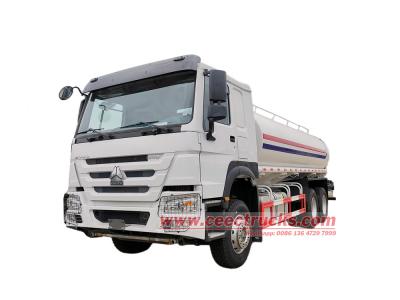

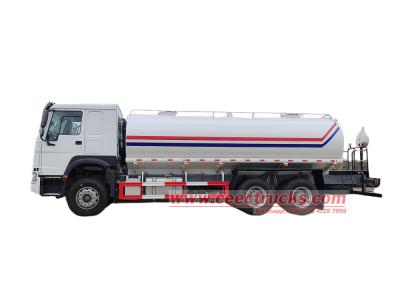

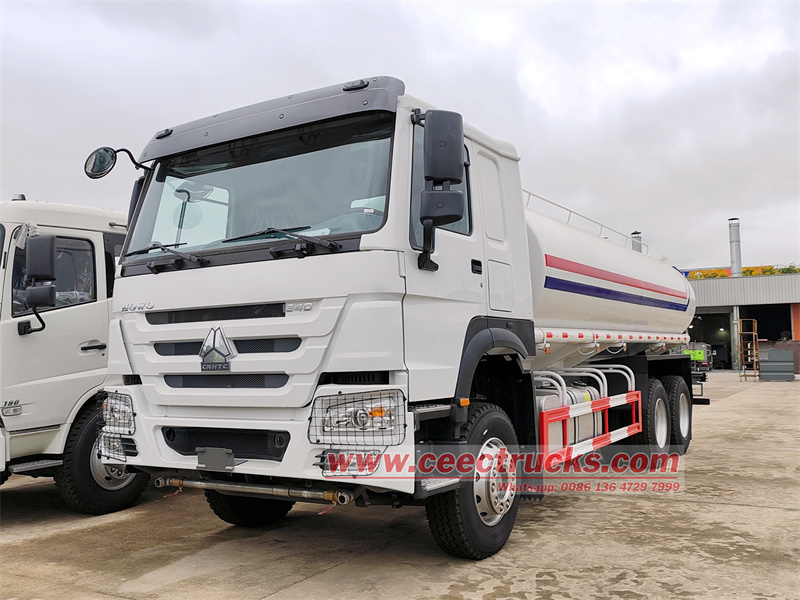

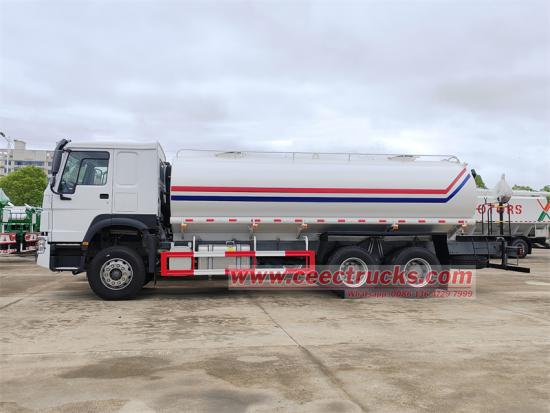

Howo 20 cbm 스프링클러 트럭은 4,600mm+1,350mm 휠베이스의 Sinotruk Howo HW76 6X4 섀시를 사용합니다. Weichai WP10.340E22 340hp 엔진과 HW19710 10단 변속기가 장착되어 있습니다. 상부 구조는 20입방미터(㎥)의 호형 탄소강 물탱크로 구성되어 있으며, 전면 분사 장치, 후면 측면 분사 장치, 그리고 후면 물대포 장치가 장착되어 있습니다. Weilong 80QZB(F) 60/90N(S) 원심 물펌프는 유량 60m³/h, 양정 90m를 갖추고 있습니다. 기타 특징으로는 펌프 흡입구 및 배출구 파이프, 후면 플랫폼 사다리, 가드레일, 미끄럼 방지 통로 및 탱크 상단 가드레일, 그리고 두 개의 맨홀이 있습니다.
작업 용량:
20cbm치수(mm):
9850x2500x3150mm휠베이스(mm):
4600+1350mm엔진 출력:
340HP/ 250kW엔진 유형:
WEICHAI WP10.340E22액슬 드라이브:
6x4기어박스:
Sinotruk HW19710 10-speed,manual비고:
Payload capacity can be customizedWP10 340 HOWO 10륜차 물 스프링클러
그만큼 WP10 340 HOWO 10륜차 물 스프링클러 도시 위생 및 엔지니어링 유지 보수의 핵심 장비입니다. 20세제곱미터 용량의 대용량 물탱크를 갖추고 있으며, 전면 세척, 후면 분사, 물대포를 포함한 3중 분사 시스템을 갖추고 있어 도로 청소 및 녹지 관개 등 다양한 상황에 적합합니다. 웨이롱 60/90 원심 펌프를 사용하여 높은 유량과 높은 양정을 자랑하며, 펌프인/펌프아웃 설계로 자율적인 물 흡입이 가능합니다. 후면에는 사다리가 있으며, 물탱크 상단에는 미끄럼 방지 통로와 가드레일이 설치되어 있어 안전성과 유지 보수 편의성을 모두 보장합니다.
제품 매개변수:
| 제품명 |
HOWO 6X4 20CBM 물탱크 트럭 |
|
|
차량 치수, 무게 및 용량 |
섀시 브랜드 |
하우오 HW76 |
|
전체 치수(L*W*H) |
9850x2500x3150mm |
|
|
휠베이스 |
4600+1350mm |
|
|
자중 |
11250kg |
|
|
총 중량 |
25000kg |
|
|
차축 로딩 |
7000/18000(2축)kg |
|
|
최대 속도 |
82 km/h |
|
|
차대 |
드라이브 모드 |
6x4 |
|
객실 유형 |
HOWO HW76 캐빈, 1열 반, 에어컨 |
|
|
조종 |
좌측 |
|
|
타이어 |
10+1 |
|
|
타이어 사양 |
12.00R20 |
|
|
기어박스 |
HW19710 10단 수동 |
|
|
연료 탱크 |
300리터 |
|
|
엔진 |
엔진 모델 |
웨이차이 WP10.340E22 |
|
연료 및 엔진 유형 |
직렬 6기통, 수랭식, 4행정, 배기 밸브 브레이킹, 직접 분사, 터보차저 및 인터쿨러가 장착되어 있습니다. |
|
|
마력 |
340마력/ 250kW |
|
|
배수량 |
9.726리터 |
|
|
최대 토크 |
1250N·m |
|
|
정격 속도 |
2200rpm |
|
|
최대 토크 속도 |
1400-1600rpm |
|
|
배출 기준 |
유로 2 |
|
|
기타 표준 구성 |
1 |
파워 스티어링 시스템 |
|
2 |
공기 조절 |
|
|
3 |
ABS, 자동 에어 컷 브레이크 |
|
|
4 |
역반사 마킹 |
|
|
5 |
센트럴 록 |
|
|
6 |
파워 윈도우 |
|
|
7 |
USB, 라디오 |
|
|
8 |
넓어진 범퍼 |
|
|
상위 매개변수 |
물탱크 용량 |
20,000리터 |
|
탱커 자재 |
탄소강, 탱커 두께 : 5mm. |
|
|
로딩 시스템 |
상단 로딩 |
|
|
본체 소재 |
고성능 내마모성 탄소강에 내식처리 도료를 도포하고, 옵션으로 SS304 스테인리스강을 사용 가능 |
|
|
구획 |
4개의 내부 방파제 포함 |
|
|
맨홀 |
4, 유럽 표준 |
|
|
스프레이 |
프론 t와 re AR 스프레이 대통 주둥이 , 후방 물 대포 |
|
|
스프레이 건 모양은 폭우, 중간 비, 이슬비 또는 안개로 조절 가능합니다. |
||
|
뿌리는 폭 |
≥14m |
|
|
물대포 분사 폭 |
≥ 28분 |
|
|
장비 |

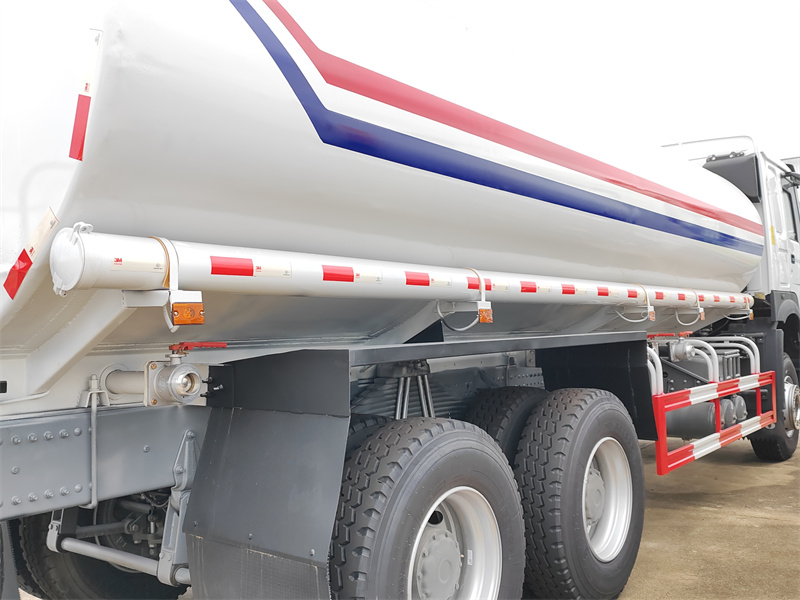

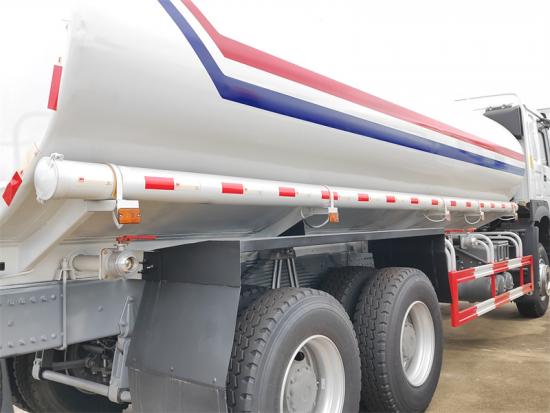

사다리, 도구 상자, 측면 파이프 보관함, 펌프 인/아웃 밸브 |
|
|
자체 흡입 및 배출 기능이 있는 아르테지안 밸브, 필터, 분배 밸브, 스프링클러 헤드 |
||
|
물 펌프 |
모델 |
WEILONG 80QZB(F) 60/90N(S) 원심 펌프 |
|
유량 |
60m3/시 |
|
|
승강기 |
90m |
|
|
머리 |
6.5m |
|
|
입력 속도 |
1 180 분당 회전수 |
|
|
자체 프라이밍 성능 |
1. 0 최소/5m |
|
|
장착된 전원 |
22 .5kW |
|
제품 세부 정보:
섀시 구성
1. HW76 6X4 섀시
o Sinotruk Howo HW76 시리즈 활용 전용 섀시, 6×4 구동 구성, 4600+1350mm의 긴 휠베이스로 주행 안정성을 강화했습니다.
o 고강도 프레임: 이중 세로 빔 구조로 하중 지지력이 강하고 비틀림 저항성이 뛰어나며, 전체 하중 하에서 차체가 변형되지 않습니다.
2. 파워트레인
o Weichai WP10.340E22 엔진: 배기량 9,726L, 최대 출력 340 hp(250kW), 최대 토크 1,250 N·m, 저속 고토크 특성으로 등판 및 시동 등 하중이 많이 걸리는 상황에서의 요구 사항을 충족합니다.
o HW19710 10단 변속기: 높은 1단 기어비와 낮은 최종 기어비를 갖춘 10단 수동 변속기는 저속 등판과 고속 순항의 균형을 이루며 탁월한 변속 부드러움을 제공합니다.
상부 구조 설계:
1. 20입방미터 탄소강 물탱크
o 볼륨 및 구조: 20입방미터의 유효 용량; 타원형 탱크 설계로 물의 흐름 저항을 줄이고 비우기 효율을 높였습니다. 탱크 본체는 두께 4mm의 Q235B 탄소강으로 제작되었으며, 모래 분사 및 방청 처리를 한 후 녹 방지 페인트를 칠해 수명을 연장했습니다.
o 배플 디자인: 물의 흐름에 따른 흔들림을 억제하고 차량의 안정성을 높이기 위해 탱크에 여러 개의 방수판이 내장되어 있습니다.
o 맨홀 및 유지 관리: 탱크 상단에는 Φ500mm 맨홀 두 개가 있으며, 손쉬운 검사와 청소를 위해 통기 밸브가 장착되어 있습니다. 탱크 후면에는 잔류물을 빠르게 배수할 수 있는 배수 밸브가 있습니다.
2. 스프링클러 시스템

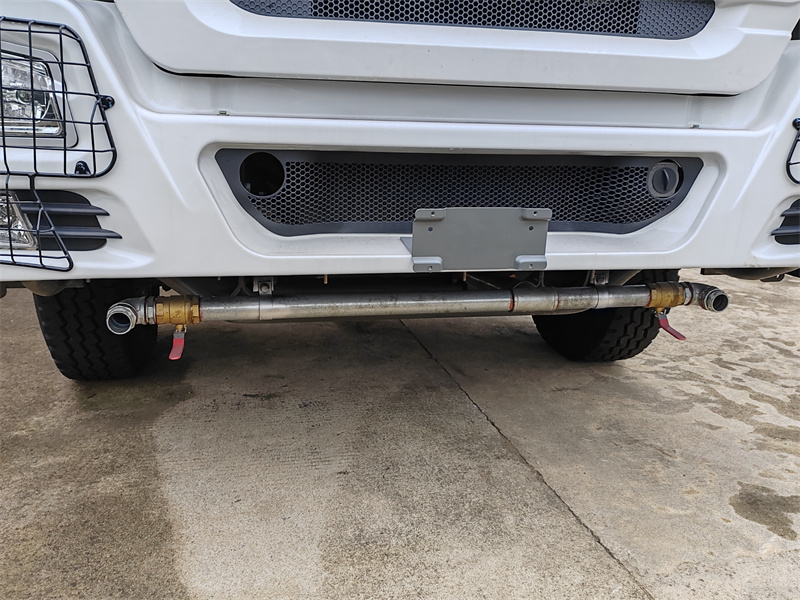

o 전면 세척 장치: 차량 전면에 설치하여 도로 먼지와 진흙을 씻어내는 데 사용되며, 적용 폭은 ≥14m이고 분사 각도는 조절 가능합니다.
o 후면 스프링클러 장치 : 양쪽에 대칭적으로 배치되어 있으며, 노즐 간격이 적당하여 지면 냉각 및 먼지 억제에 적합합니다.

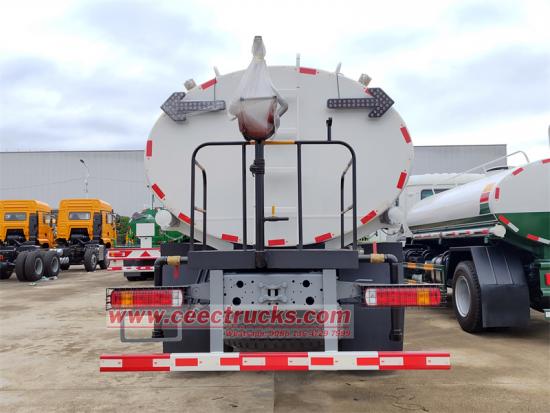

o 후방 물대포: 최대 28m까지 분사 가능한 장거리 고압 물대포입니다. 긴급 화재 진압이나 장거리 청소를 위해 직류 및 분무 모드로 조절 가능합니다.
3. 코어 워터 펌프: 스프링클러 트럭용으로 특별히 설계된 Weilong 80QZB(F) 60/90N(S) 원심 펌프가 장착되어 있습니다.
o 유량: 60 m³/h, 높은 펌핑 및 살포 효율.
o 머리: 90m로 충분한 물 공급 압력과 범위를 보장합니다.

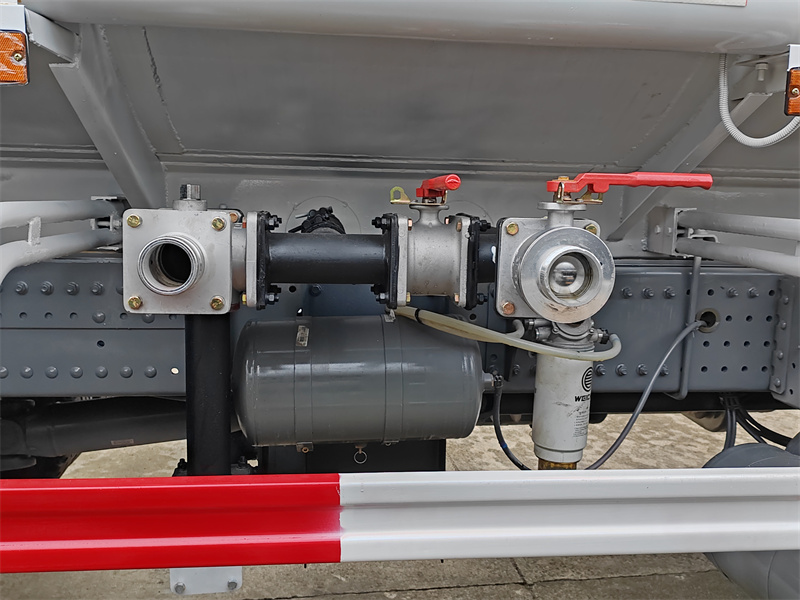

o 기능: 펌프 인/펌프 아웃 작동을 지원합니다. 강, 연못 및 기타 수원에서 자체적으로 물을 공급하거나 소화전과 같은 가압 수원에서 물을 끌어올릴 수 있어 유연한 작동이 가능합니다.
4. 배관 시스템
o 주요 파이프라인: DN80mm 스테인리스 스틸 파이프, 고압 저항성, 내식성, 물 흐름 저항 감소.

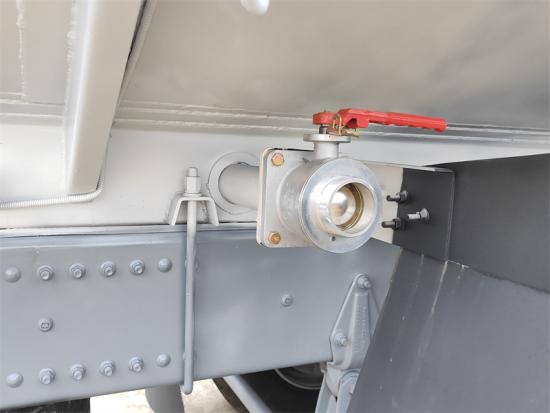

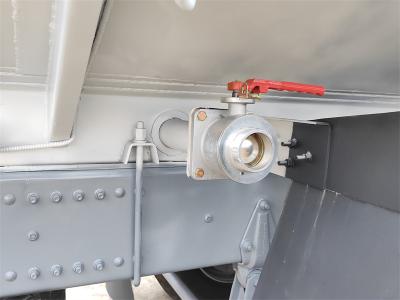

o 제어 밸브 어셈블리: 공압 제어 밸브와 수동 볼 밸브를 결합하여 전면 세척, 후면 분사 및 물대포 기능을 독립적으로 켜고 끌 수 있어 편리한 작동이 가능합니다.
o 여과 장치: 펌프 앞에는 거친 필터를 설치하고, 펌프 뒤에는 미세 필터를 설치하여 불순물이 노즐을 막는 것을 방지하고 안정적인 시스템 작동을 보장합니다.

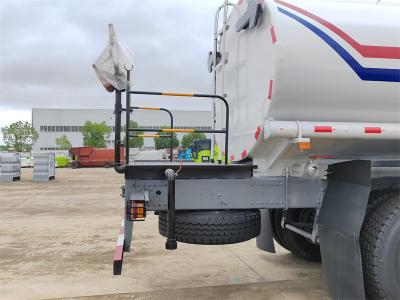

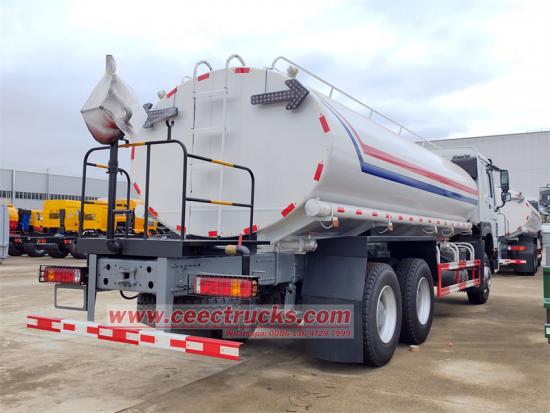

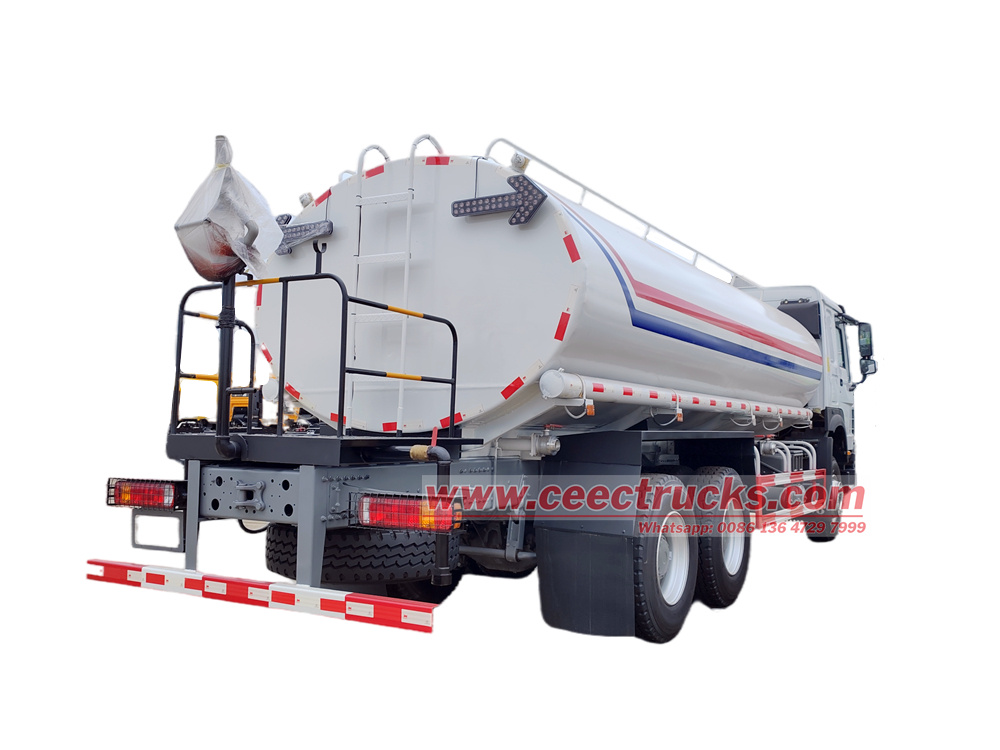

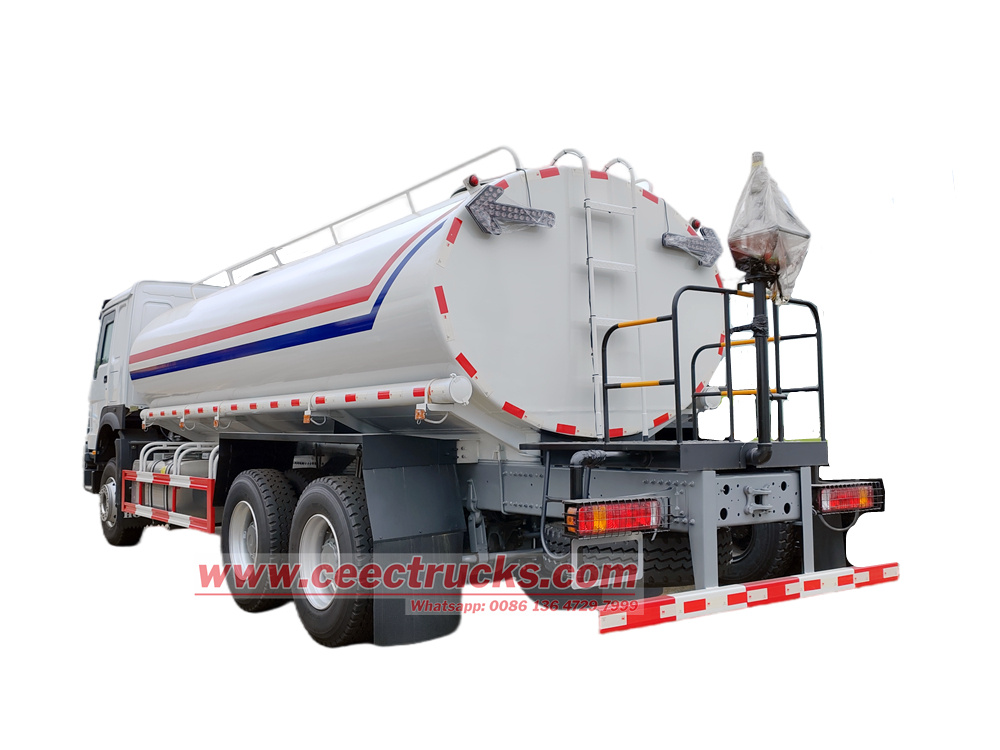

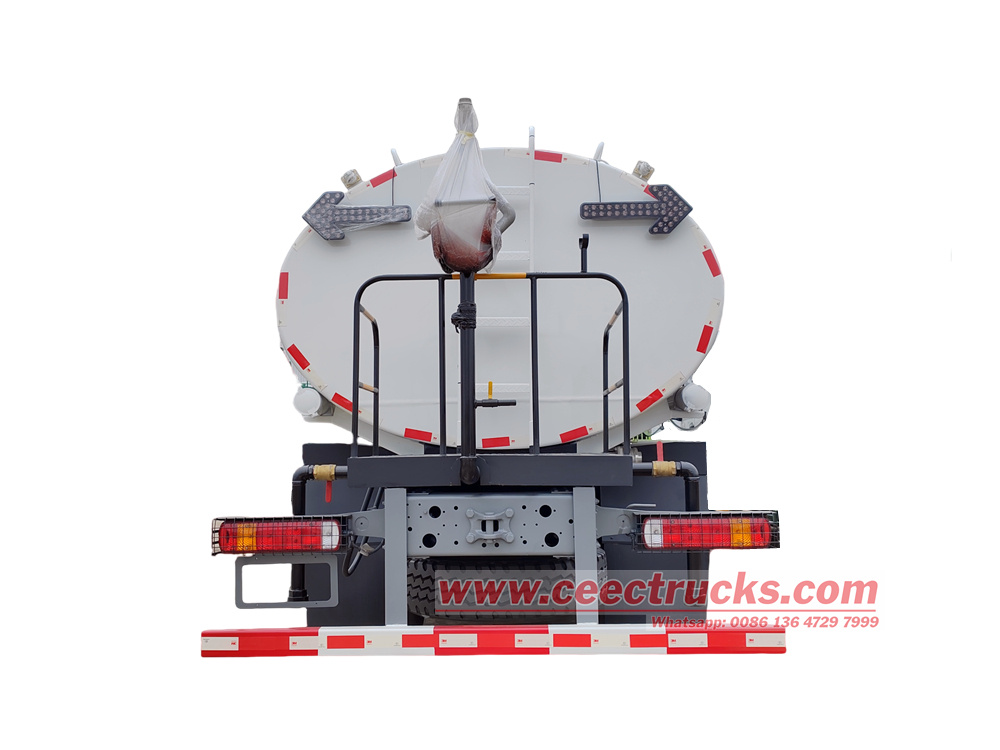

안전 보호: 차량 후면에는 플랫폼 사다리와 가드레일이 장착되고, 탱크 상단에는 미끄럼 방지 보도와 가드레일이 장착되어 있어 작업자가 탱크 상단을 오르내리며 작업 및 검사를 할 때 매우 안전합니다.
일하고 있는 원칙 Weilong 80QZB(F) 60/90N(S) 원심 펌프:
이 웨이롱 원심 워터 펌프의 핵심 작동 원리는 원심력을 에너지로 변환하는 것입니다. 시동 전에 공기를 제거하기 위해 프라이밍 워터를 채워야 합니다. 작동 중에는 펌프가 동력 인출 장치(PTO)를 통해 내부 임펠러를 고속으로 회전시킵니다. 임펠러 내부의 물은 원심력에 의해 중앙에서 바깥쪽 가장자리로 분사되어 입구에 진공(부압)을 형성합니다. 대기압 상태에서는 물이 지속적으로 흡입되어 "자흡" 효과를 얻습니다.
동시에, 고속 수류는 펌프 케이싱의 볼류트형 디퓨저 챔버로 유입됩니다. 유로 단면적이 점차 증가하여 수속을 감소시키고 물의 운동 에너지(속도)를 압력 에너지(수두)로 효율적으로 변환합니다. 마지막으로, 이 고압 수류는 배출구에서 배출되어 전면 세척, 후면 분사, 그리고 물대포 장비에 동력을 제공합니다. "펌프 인, 펌프 아웃" 기능은 이 원리를 펌핑 모드와 분사 모드 모두에 적용한 것입니다.
적용 시나리오 및 장점:
• 핵심 장점:
o 대용량 및 높은 효율성: 20입방미터 용량으로 물 보충 빈도가 줄어들고 한 번의 사용으로 효율성이 높아집니다.
o 다기능 적응성: 전면 분사, 측면 분사, 물대포 기능을 결합하여 도로 청소, 녹지 관개, 비상 소방 등의 요구 사항을 충족합니다.
o 견고한 안정성: 10단 기어박스가 장착된 Sinotruk 6×4 섀시를 기반으로 제작되어 경사로와 진흙길 조건에도 적응하여 높은 신뢰성을 보장합니다.
• 적용 가능한 시나리오: 도시 도로 청소, 건설 현장 먼지 억제, 조경 유지 관리, 대규모 이벤트 장소의 냉방.
★ 웨이차이 WP10.340E22 유로2 엔진, 초강력
★ 시노트룩 HW19710 수동 10단 기계식 변속 기어박스
★ 12개월 동안 무료로 제공되는 신속한 예비 부품
★ 공인 HOWO 20CBM 물탱크 트럭
★ 교육 서비스 Howo 6x4 물뿌리개 트럭
중국 전문 소방차 공급업체 및 수출업체, 우리는 고품질을 공급합니다 수조 트럭. 우리는 빠른 배송 시간과 12개월 보증을 보장할 수 있습니다. 물뿌리개 트럭. 우리의 수조 트럭은 동유럽과 CIS 국가, 아프리카, 동남아시아, 중남미, 중동 등 80개국 이상에 판매됩니다.
---- 해상 운송 비용을 최대한 절감하세요.
---- 수입 서류에 대한 전문적인 안내.
---- 안전하고, 빠르고, 시기적절하게
---- 60개국 이상에 서비스 제공.
---- 수입 서류에 대한 전문적인 안내.
---- CO, 양식 E, 양식 P, 선적 전 검사...
