쓰레기 압축기 장착 이수즈 트럭

I. 제품 개요

쓰레기 압축기 차체를 장착한 이스즈 트럭 또한 ~라고도 불린다 이스즈 트럭이 만든 쓰레기 압축기,이스즈 KV100 6cbm 쓰레기 압축기 트럭, 쓰레기 압축기 차체가 장착된 이스즈 트럭, 이스즈 6cbm 리어 로더 압축기 트럭, 이스즈 KV100 쓰레기 수거 트럭, 이스즈 6cbm 쓰레기 처리 트럭.

쓰레기 압축기 차체를 장착한 이스즈 트럭 도시 위생 작업을 위해 설계된 효율적이고 친환경적인 쓰레기 수거 및 운반 차량입니다. 첨단 압축 기술과 자동 제어 시스템을 채택하여 쓰레기를 효율적으로 압축하여 적재 용량과 운반 효율을 높였습니다. 차량에는 고강도 쓰레기통과 압축 메커니즘이 장착되어 쓰레기 처리의 내구성과 신뢰성을 보장합니다. 동시에 친환경 소재와 첨단 밀봉 기술을 사용하여 쓰레기 누출 및 악취 발생을 효과적으로 방지하여 환경 오염을 줄였습니다.

또한, 이스즈 KV100 6입방 압축 쓰레기 수거차는 간편한 조작, 원버튼 제어, 그리고 인간적인 디자인이라는 특징을 갖추고 있어 운전자가 쓰레기 적재, 압축, 하역 과정을 손쉽게 완료할 수 있도록 합니다. 전반적으로, 이 차량은 높은 효율, 환경 보호, 내구성, 그리고 인간적인 디자인으로 도시 위생 작업의 강력한 보조 역할을 수행하며 도시의 청결과 아름다움에 크게 기여했습니다.

(1) 이스즈 KV100 6cbm 쓰레기 압축기 트럭 영상

(2) 이스즈 T30 익스플로러 픽업 명세서

나나. 제품 상세 설명

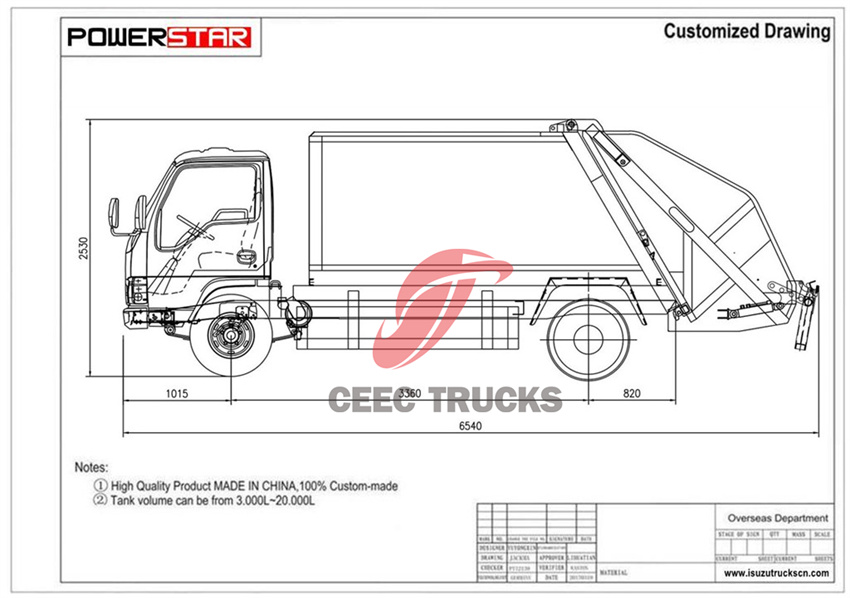

(3) 이스즈 KV100 6CBM 쓰레기 압축기 트럭 기술 도면

이스즈 KV100 6입방 압축 쓰레기 수거차는 도시 위생 작업을 위해 설계된 특수 차량입니다. 첨단 압축 기술과 자동 제어 시스템을 채택하여 쓰레기 적재, 압축, 하역 작업을 자동으로 처리하여 작업 효율을 크게 향상시킵니다. 고효율, 환경 보호, 내구성, 그리고 지능성을 모두 갖춘 도시 위생 도구입니다.

섀시 및 엔진

압축 쓰레기 수거차는 이스즈 KV100 섀시를 기반으로 개조되었습니다. 스프링 리프는 8/6+5개, 타이어는 6개, 타이어 규격은 7.00R16 14PR입니다. 이러한 섀시와 타이어 구성 덕분에 차량의 적재 용량과 주행 안정성이 더욱 향상되었습니다.

이스즈 KV100 6입방 압축 쓰레기 수거차에는 이스즈 4KH1CN6LB 엔진이 장착되어 있습니다. 이 엔진은 배기량 2,999L, 최대 출력 88kW, 최대 마력은 120마력이며, 국가 배출 기준(VI)을 충족하고 디젤 연료를 사용합니다. 이 엔진은 강력하고 에너지 효율이 높으며 친환경적이며, 연비가 낮고 유지 보수가 용이하여 차량의 안정적인 운행을 보장합니다.

이 차량에는 이스즈 MSB 5단 변속기가 장착되어 있습니다. 이러한 변속기 구성은 주행 중 기어 변속을 용이하게 하고, 운전자의 다양한 주행 요구를 충족하며, 차량의 연비도 향상시킵니다.

바디 디자인

이스즈 KV100 6세제곱미터 압축 쓰레기 수거차는 전기 기계 및 유압 통합 기술을 채택한 차체 설계를 자랑합니다. 기계, 전기 및 유압이 결합된 자동 제어 시스템, 컴퓨터 제어 및 수동 조작 시스템을 통해 쓰레기 투기, 파쇄 또는 평탄화, 강력한 충진, 압축 및 하역 등 일련의 자동화 작업을 수행합니다. 차체 재질은 WISCO 고품질 탄소강으로 제작되었으며, 유효 압축 용량은 6세제곱미터입니다. PLC 원버튼 작동 제어, 통합 핸드라이트 작동 모드, 양쪽 측면 이중 전기 제어, 그리고 운전석 내 작동 방식을 갖추고 있습니다. 바닥판 지지대는 강화되었고, 양방향 압축이 가능하며, 개방형 및 청소가 용이한 오수 탱크는 쓰레기 운반 중 2차 오염 문제를 해결합니다.

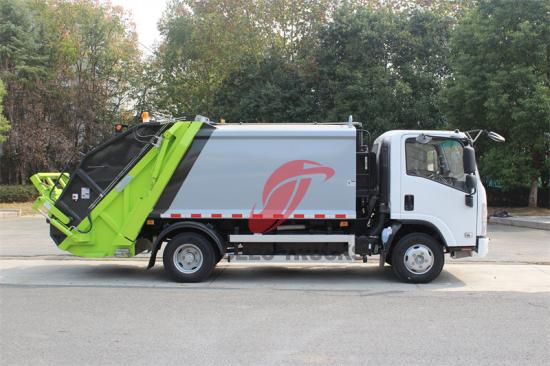

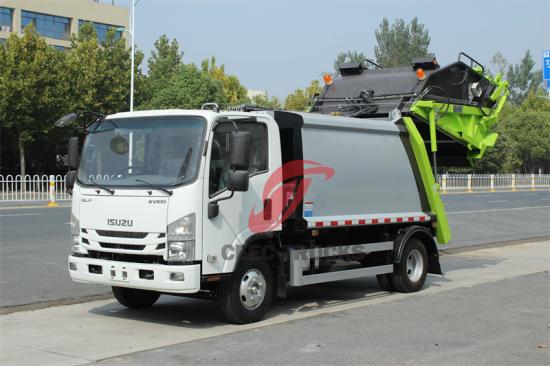

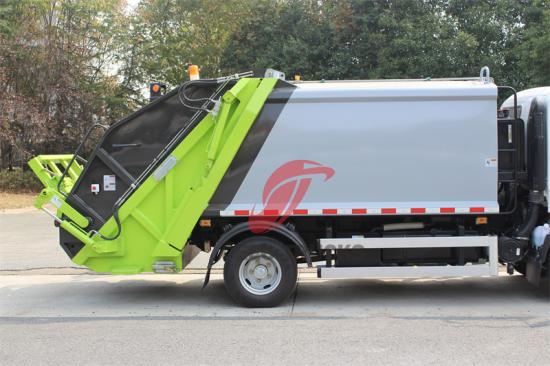

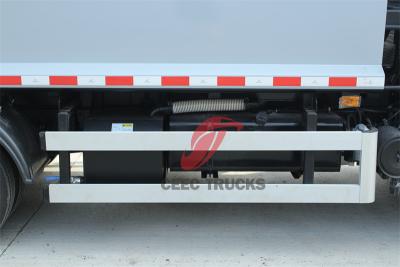

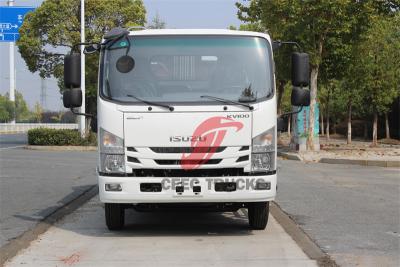

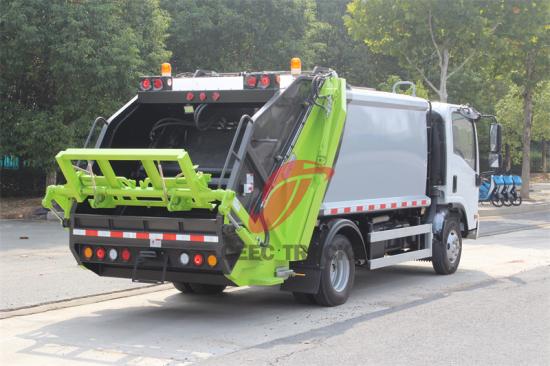

(4) 트럭 사진

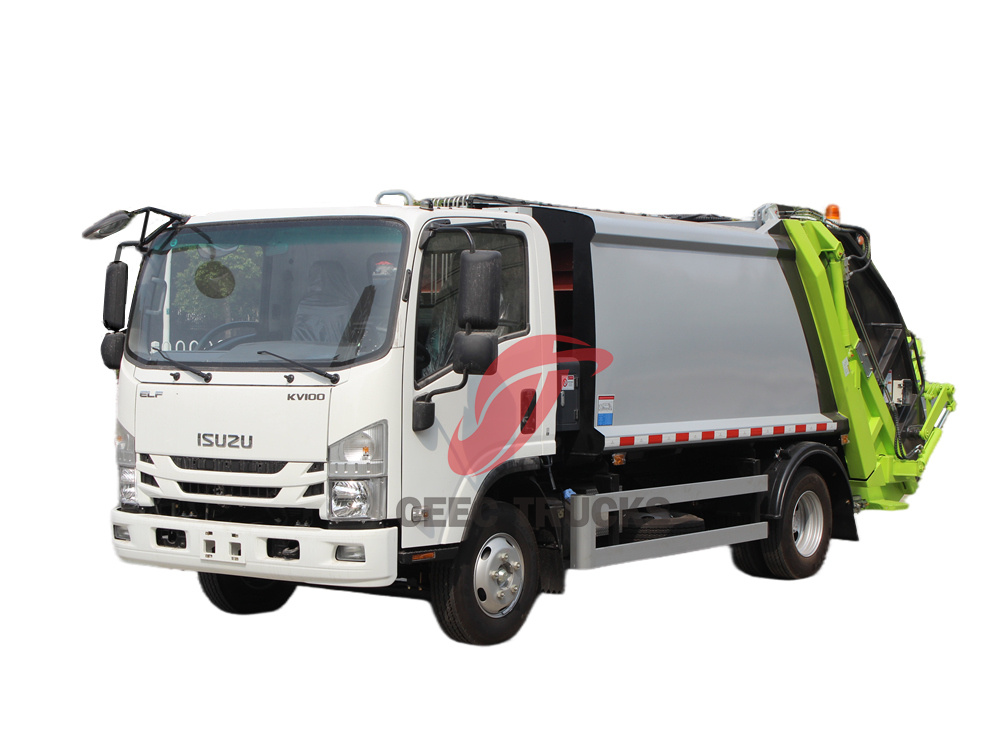

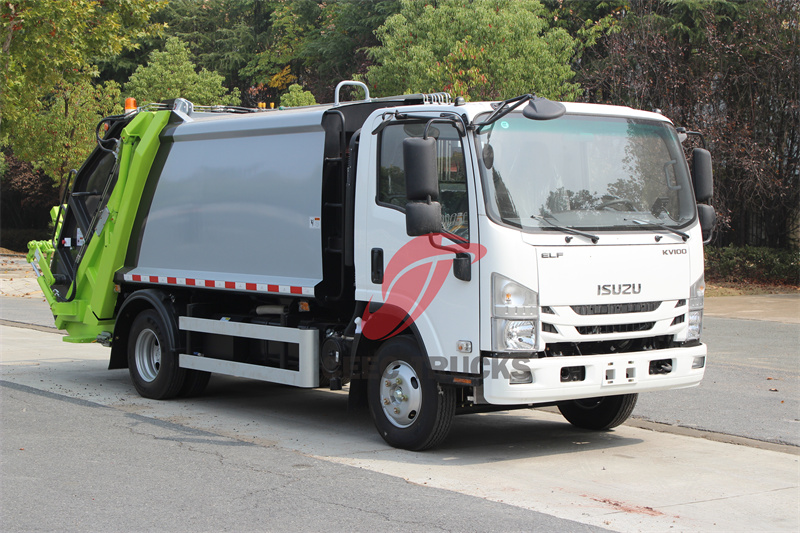

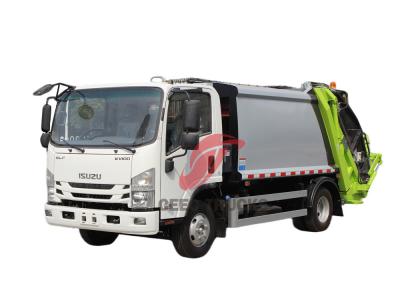

이스즈 트럭이 만든 쓰레기 압축기

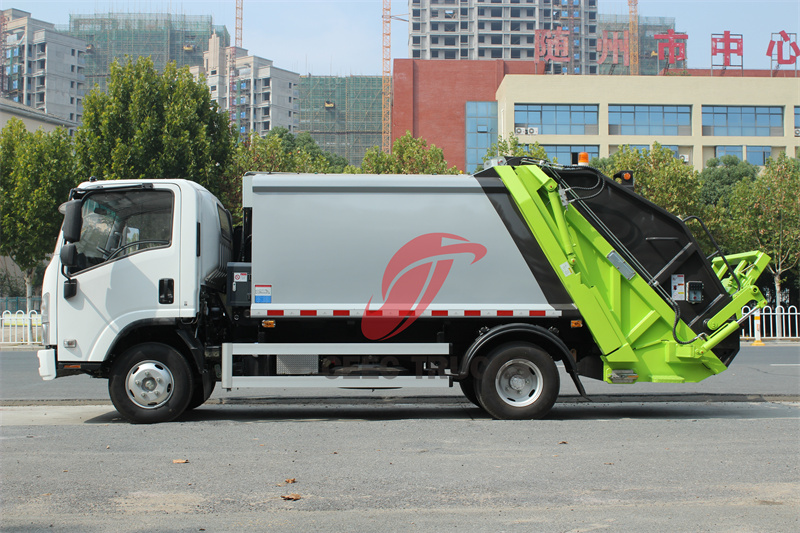

이스즈 KV100 6씨비엠 압축 쓰레기 트럭

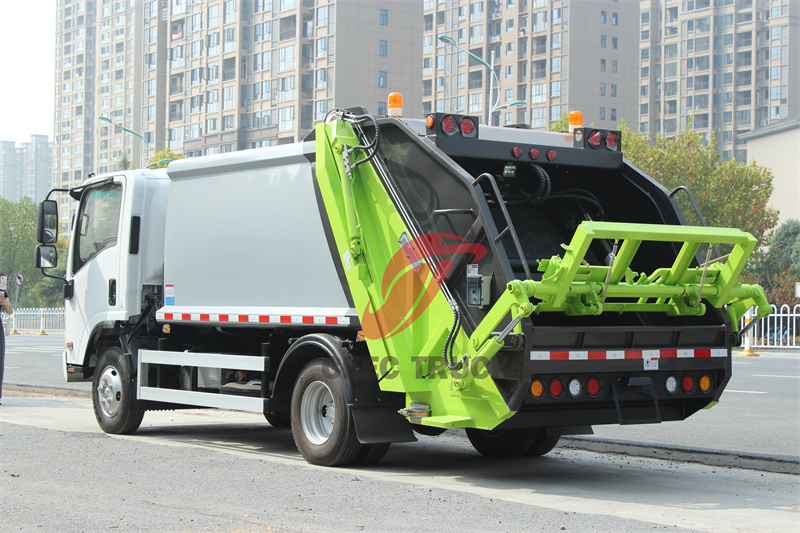

쓰레기 압축기 차체를 장착한 이스즈 트럭

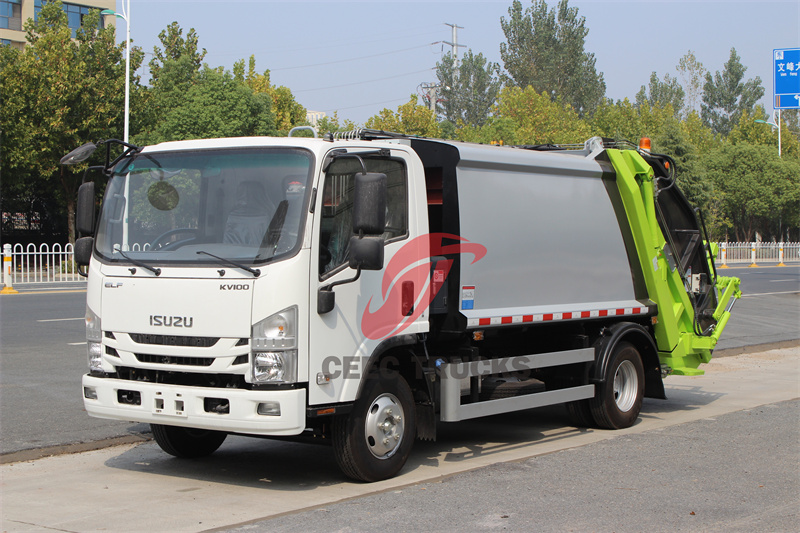

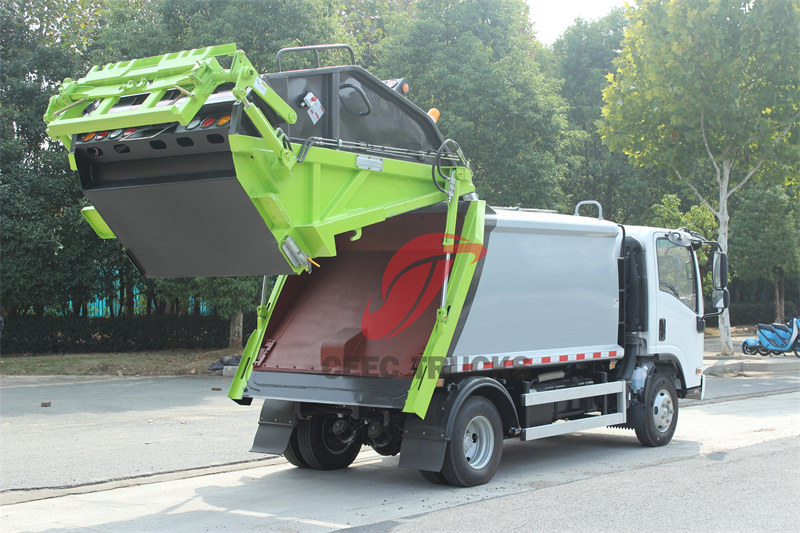

이스즈 6cbm 리어 로더 압축기 트럭

III. 쓰레기 수거 트럭 제품 세부 정보:

쓰레기통 구성

쓰레기통은 압축 쓰레기 수거차의 주요 부품으로, 쓰레기를 적재하고 압축하는 데 사용됩니다. 이스즈 KV100 6세제곱미터 압축 쓰레기 수거차의 쓰레기통은 주로 다음과 같은 부품으로 구성되어 있습니다.

1. 빈: 쓰레기통은 고강도 강판으로 용접되어 있어 쓰레기가 압축될 때 발생하는 엄청난 압력을 견딜 수 있는 충분한 강도와 강성을 갖추고 있습니다. 쓰레기통의 모양과 크기는 적재 용량을 극대화하고 압축 효과를 최적화하도록 세심하게 설계되었습니다.

2. 압축 메커니즘: 압축 장치는 쓰레기통의 핵심 부품으로, 강판, 채널 강 용접 압력판, 가이드 휠, 실린더 시트로 구성됩니다. 실린더에 의해 구동되는 이 압축 장치는 호퍼 내 쓰레기를 차량 내부로 효율적으로 압축하여 적재 밀도와 운송 효율을 향상시킵니다.

3. 밀봉 장치: 쓰레기통의 밀봉 장치는 첨단 밀봉 기술을 채택하여 압축 및 운송 과정에서 쓰레기가 새거나 냄새가 나지 않도록 합니다. 이를 통해 2차 오염을 줄이고 환경을 보호할 수 있습니다.

4. 하수 탱크: 쓰레기통 바닥에는 차량 내부와 호퍼에 고인 물을 모으기 위한 오수 탱크가 설치되어 있습니다. 하역 시, 오수 탱크의 오수는 환경 오염을 방지하기 위해 자동 또는 수동으로 배출될 수 있습니다.

(5) 3가지 제어 모드

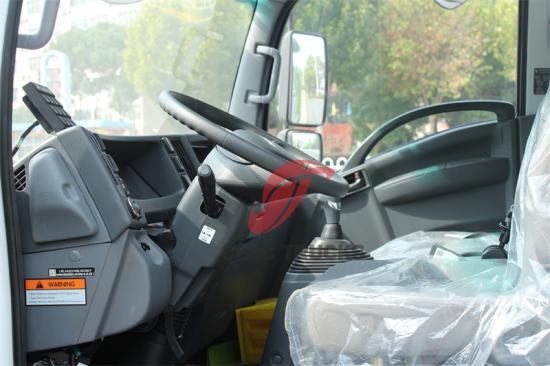

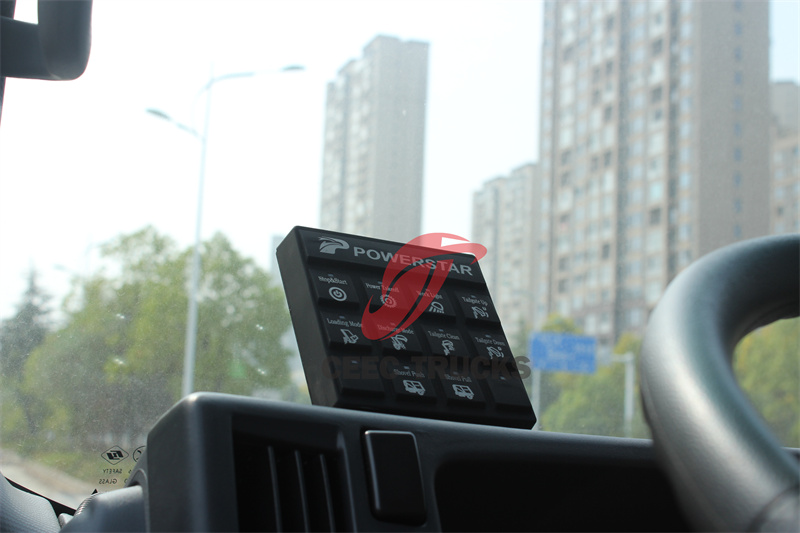

캡 제어 버튼

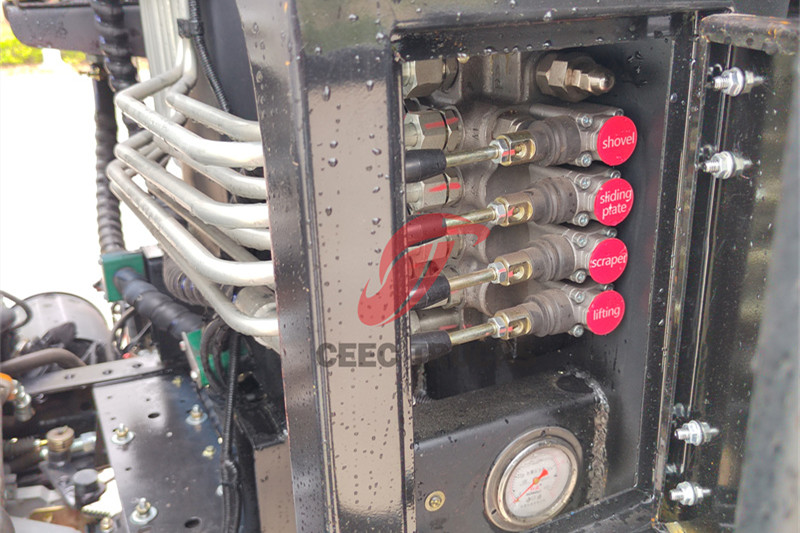

유압 제어 조이스틱(운전석 쪽)

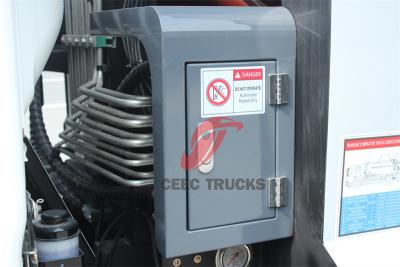

전기 제어 상자(테일게이트 내부)

작업 방법

이스즈 KV100 6입방미터 압축 쓰레기 수거차의 작업 방식은 주로 적재, 압축, 하역의 세 단계로 구성됩니다. 구체적인 작업 과정은 다음과 같습니다.

1. 로딩: 쓰레기통이 가득 차면 뒤집기 메커니즘을 통해 쓰레기통이 쓰레기통 위로 뒤집혀 쓰레기통에 쏟아집니다. 뒤집기 메커니즘은 유압식 복동식 이중 실린더 뒤집기를 채택하여 뒤집기 과정을 부드럽고 안전하게 보장합니다.

2. 압축: 쓰레기통 안에서는 압축 장치가 작동하기 시작합니다. 다방향 역전 밸브의 제어 스위치를 작동시키면 유압 오일이 해당 실린더를 구동하여 작동합니다. 실린더는 압축 장치를 구동하여 쓰레기를 차량 내부로 점진적으로 압축합니다. 압축 과정에서 스크레이퍼, 슬라이드 플레이트, 푸시 플레이트가 함께 작동하여 쓰레기가 고르고 단단하게 압축되도록 합니다.

다음 M간단한 단계:

· 충전통이 쓰레기로 가득 차면 차량의 압축 장치가 작동하기 시작합니다.

· 슬라이드 플레이트는 스크레이퍼를 아래쪽으로 함께 움직이게 하고, 쓰레기통에 넣어 분쇄하고 초기 압축을 합니다.

· 스크레이퍼가 앞으로 회전하면서 쓰레기를 더욱 압축합니다.

· 스크레이퍼가 제자리에 설치되면 슬라이드 플레이트와 함께 위쪽으로 이동하여 쓰레기를 압축하고 쓰레기통에 채웁니다.

·쓰레기를 계속 압축하고 채우는 동안 푸시 삽은 역압을 극복하고 압출력의 작용으로 점차 후퇴하여 쓰레기가 쓰레기통 전체를 고르게 채웁니다.

3. 하역: 하역이 필요할 경우, 다방향 역전 밸브 또는 CAN 전자 제어 박스를 작동하여 쓰레기통을 적절한 위치로 들어 올립니다. 그런 다음 푸시 플레이트를 작동하여 쓰레기통에서 쓰레기를 밀어냅니다. 하역 후, 다방향 역전 밸브 또는 CAN 제어 박스를 작동하여 쓰레기통을 재설정하면 전체 하역 과정이 완료됩니다.

이스즈 KV100 6세제곱미터 압축 쓰레기차는 효율적인 압축 기술과 첨단 자동 제어 시스템을 통해 쓰레기 적재, 압축, 하역의 전 과정을 자동화하여 작업 효율을 향상시킬 뿐만 아니라, 인력 및 자재 소모를 줄이고 운영 비용을 절감합니다. 동시에 차량의 환경 보호 성능과 내구성도 완벽하게 보장하여 도시의 청결과 아름다움을 유지하는 데 크게 기여합니다.

(6) 기타 세부 사항

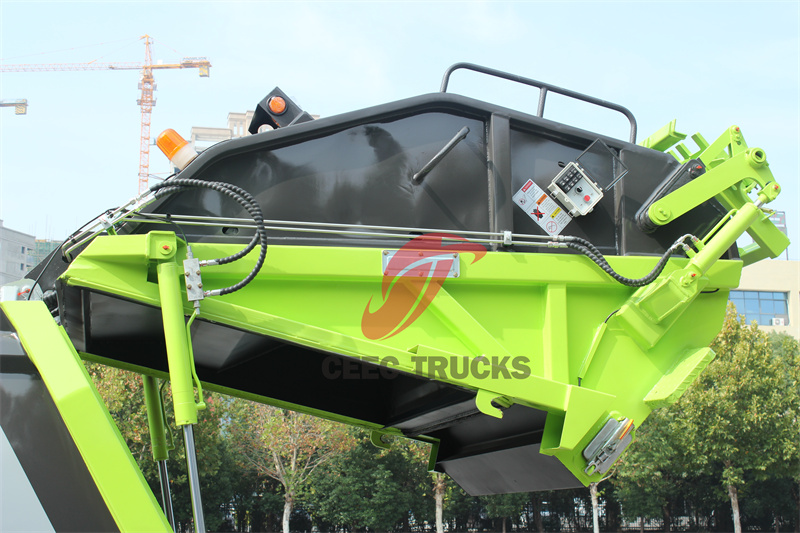

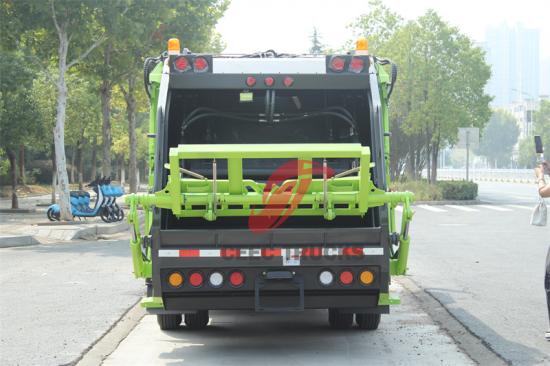

뒷문

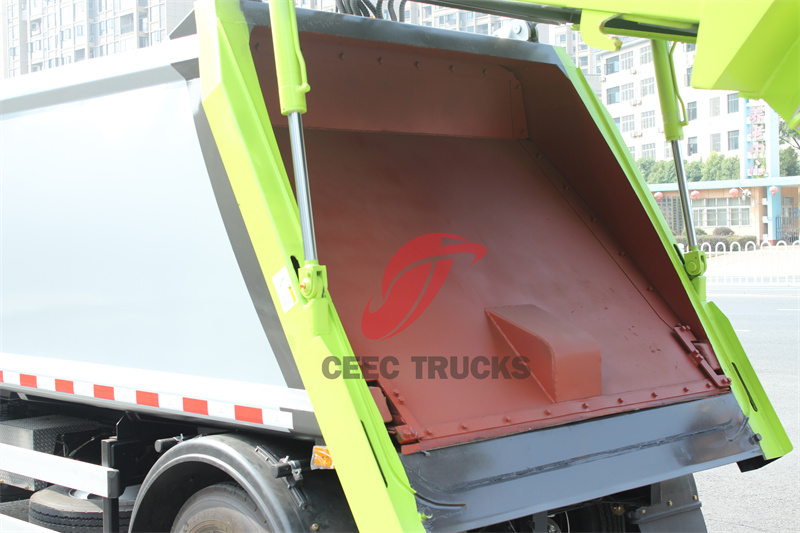

푸시 플레이트 어셈블리

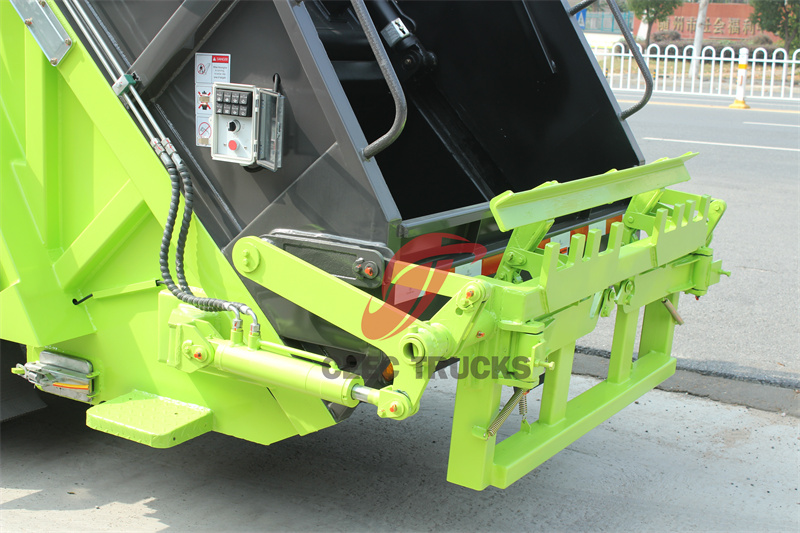

플립 메커니즘

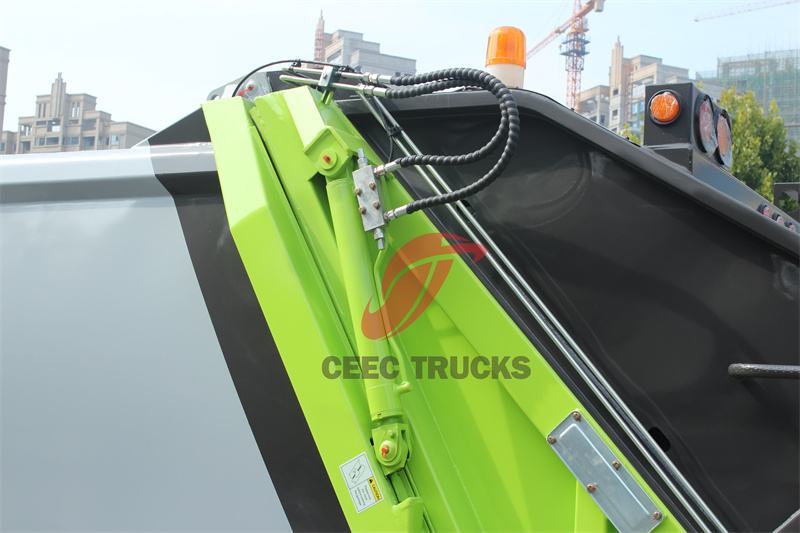

유압 실린더

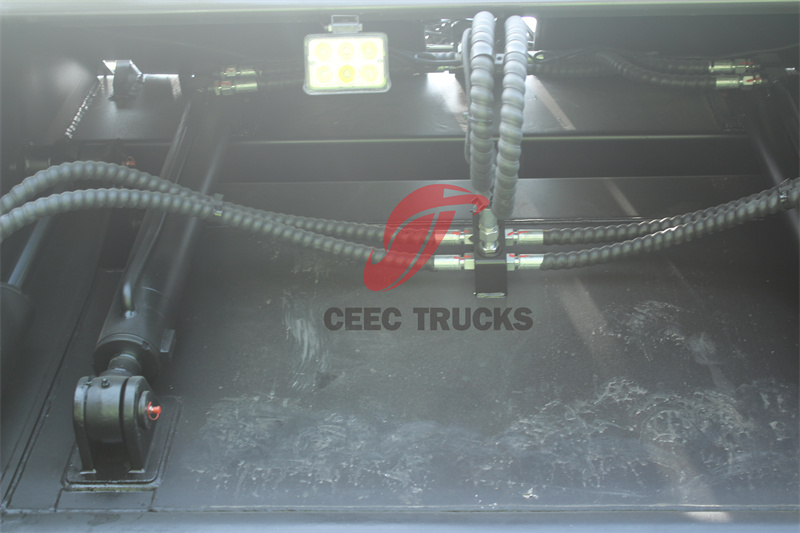

슬라이드 플레이트 및 스크레이퍼 유압 실린더

사용의 장점

이스즈 KV100 6세제곱미터 압축 쓰레기차는 자동 반복 압축 및 연동 압축, 높은 압축률, 우수한 밀봉성, 대용량 적재 용량, 편리한 조작, 우수한 환경 보호, 높은 차량 활용도 등의 기능을 갖추고 있습니다. 운전은 자동화되어 있으며, 쓰레기 수거 방식이 간단하고 효율적이어서 위생 작업 효율을 크게 향상시키고 인력과 물적 자원을 절약합니다. 또한, 차량에는 순정 에어컨, 파워 스티어링, 클러치 파워 스티어링, ABS ABS, 충격 흡수 시트 등 인간 친화적인 구성이 적용되어 주행 편의성과 안전성을 향상시킵니다.

특징

이스즈 KV100 6세제곱미터 압축 쓰레기 수거차는 고효율 압축, 환경 보호 및 에너지 절약, 간편한 조작, 내구성 및 신뢰성, 그리고 여러 개의 버킷을 갖춘 단일 차량으로 도시 위생 작업의 강력한 보조 역할을 하고 있습니다. 다음과 같은 주요 특징을 갖추고 있습니다.

1. 고효율 압축:

• 차량의 압축 메커니즘은 첨단 압축 기술을 채택하여 쓰레기를 효율적으로 압축하고, 적재 용량과 운송 효율성을 높입니다.

• 높은 압축률은 쓰레기의 부피와 무게를 줄이고 운송 비용을 절감할 수 있습니다.

2. 자동 제어:

• 차량에는 첨단 자동 제어 시스템이 장착되어 쓰레기 적재, 압축 및 하역을 자동으로 수행할 수 있습니다.

• 간단하고 빠른 조작으로 작업자의 작업 강도가 감소합니다.

3. 환경 보호 및 에너지 절약:

• 차량은 환경 친화적인 소재와 첨단 밀봉 기술을 채택하여 쓰레기 누출과 냄새 발생을 방지합니다.

• 엔진이 강력하고 에너지를 절약하며 환경 친화적이어서 연료 소비와 배출 오염을 줄여줍니다.

4. 내구성과 신뢰성:

• 차량의 핵심 부품인 쓰레기통, 압축장치 등은 충분한 강도와 강성을 갖춘 고강도 강판으로 용접되어 있습니다.

• 엄격한 테스트와 검사를 통해 차량의 내구성과 신뢰성이 보장됩니다.

5. 여러 개의 버킷이 있는 한 대의 차량:

• 차량은 여러 개의 버킷으로 한 대의 차량 기능을 실현할 수 있습니다. 즉, 한 대의 차량에 여러 개의 쓰레기 버킷을 장착할 수 있습니다.

• 이를 통해 차량의 활용률과 작업 효율이 향상되고, 쓰레기 수거 시 대기 시간이 단축됩니다.
