XCMG 크레인이 장착된 이스즈 ELF 더블 캐빈 190마력 덤프트럭은 덤프트럭의 기능성과 강력한 크레인의 장점을 결합하여 무거운 화물을 들어 올리고 운반할 수 있는 강력하고 다재다능한 차량입니다. 최대 190마력의 이 트럭은 아무리 힘든 작업도 손쉽게 처리할 수 있습니다.
리드 타임:
60 Days작업 용량:
5 tons엔진 출력:
190HP엔진 유형:
4HK1-TCG61액슬 드라이브:
4x2，LHD기어박스:
MLD 6-speed,manual비고:
XCMG SQ5ZK2Q Knuckle Boom Crane5T 접이식 크레인이 장착된 이스즈 트럭 트럭(이스즈 5톤 너클 붐 트럭 크레인이라고도 함)이스즈 5톤 굴절식 크레인 트럭,ISUZU 700P 더블 로우 5톤 폴딩 암 트럭 크레인,이스즈 700P 트럭에 장착된 접이식 암 크레인,이스즈 트럭에 장착된 XCMG 너클 붐 크레인.
그만큼 5T 접이식 크레인이 장착된 이스즈 트럭 다양한 용도로 설계된 다재다능하고 강력한 차량입니다. 이 트럭은 이스즈 상용차의 견고한 내구성과 신뢰성, 그리고 굴절식 크레인의 기능성과 다재다능함을 결합하여 건설, 물류 및 기타 다양한 산업 분야에 이상적인 선택입니다.
명세서
|
이스즈 5톤 굴절식 크레인 트럭 |
||
|
제품 기술 사양 |
||
|
제품명 |
플랫폼이 있는 이스즈 너클 붐 크레인 트럭 |
|
|
트럭 모델 |
PT5110G지아르 자형 |
|
|
연료 유형 |
디젤 |
|
|
배출 기준 |
유로 6 |
|
|
선실 |
이스즈 700P 더블 로우, 2+3인승, 에어컨 포함 |
|
|
|
전체 치수(L×W×H) |
7400*2300*3100 |
|
화물 b영형dy 치수 |
4600*2300*550 |
|
|
휠베이스 |
4175 |
|
|
프런트 오버행 |
1100 |
|
|
리어 오버행 |
2070 |
|
|
체중 데이터(kg) |
총 중량 |
11000 |
|
자중(섀시) |
5800 |
|
|
최대 탑재량 |
5000 |
|
|
전체 차량 |
최대 속도(km/h) |
105 |
|
엔진 |
모델 |
4HK1-TCG61 |
|
최대 전력 |
139킬로와트/190마력 |
|
|
실린더 수 |
4 |
|
|
변위(L) |
5.193 |
|
|
기어박스 |
모델 |
MLD 6단 수동 |
|
기어 수 |
전진 6단, 후진 1단 |
|
|
|
앞 차축 |
4티 |
|
에이엑스엘 로딩 중 |
뒤쪽 차축 |
7티 |
|
스티어링 휠 |
좌/우핸드 드라이브 |
4X2,좌측 |
|
브레이크 시스템 |
서비스 브레이크 |
ABS를 이용한 공기 제동 |
|
전기 장치 |
정격 전압 |
24V |
|
타이어 및 수량 |
235/75R17.5 & 6+1 |
|
|
크레인 설명 |
||
|
모델 |
엑스씨엠지 SQ5ZK2Q |
|
|
유형 |
너클 붐 크레인 |
|
|
최대 리프팅 용량(kg) |
5000 |
|
|
최대 리프트 높이(m) |
10.5 |
|
|
최대 리프팅 모멘트(tm) |
8 |
|
|
정격 리프팅 모멘트(kN·m) |
105 |
|
|
유압 시스템의 최대 오일 유량(L/min) |
25 |
|
|
회전 유압 시스템의 압력(MPa) |
28 |
|
|
오일 탱크 용량(L) |
90 |
|
|
아웃리거 스팬(m) |
5.21 |
|
|
회전 각도(°) |
(360°)모든 회전 |
|
|
회전 토크(kN·m) |
8.2 |
|
|
크레인 무게(kg) |
2011 |
|
|
설치 공간(mm) |
1050 |
|
|
팔 길이 범위(mm) |
2.1-8.01 |
|
|
작업 반경(m) |
2.1 / 4.44 / 6.2 / 8.01 |
|
|
리프팅 용량(kg) |
5000 / 2400 / 1600 / 1050 |
|
|
표준 장비 |
에프앞다리 착륙 다리 H다리를 사용합니다. N새로운 H형 타입; 고정밀 인발 튜브; 24° 타이인. |
|
응용 프로그램
ISUZU 700P 크레인 트럭은 내구성과 성능을 고려하여 설계된 중형 상용차입니다. 최대 5톤의 인양 용량을 갖춘 이 트럭 크레인은 무거운 화물을 손쉽게 들어 올리고 운반할 수 있습니다. 굴절식 크레인 설계는 유연성과 작업 범위를 넓혀 적재 및 하역, 자재 인양, 중량물 배치 등 다양한 작업에 적합합니다.

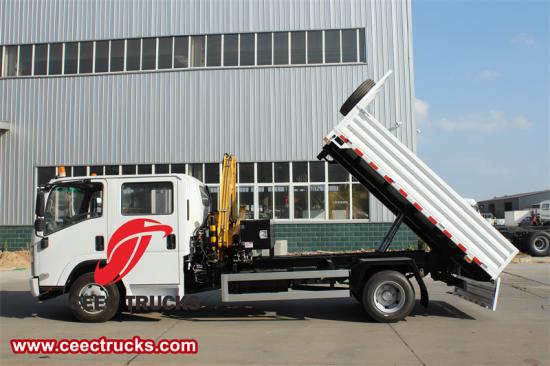

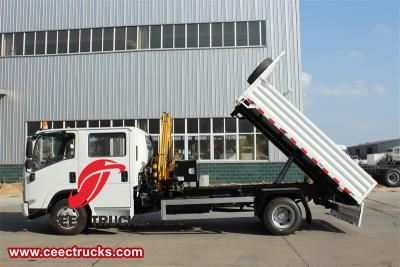

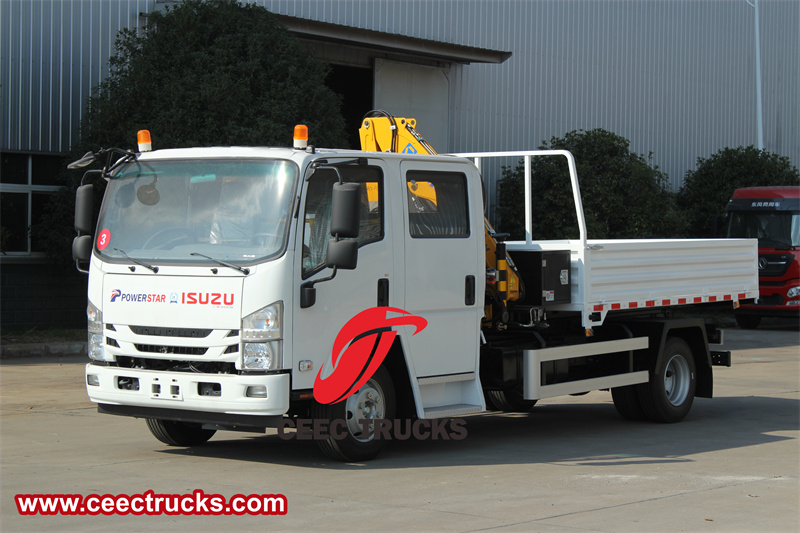

이스즈 5톤 굴절식 크레인 트럭
섀시 및 엔진
이스즈(ISUZU)의 회전식 크레인 트럭은 일상적인 사용에 견딜 수 있는 견고한 700P 섀시를 갖추고 있습니다. 운전석은 복열 설계로 더 많은 사람을 태울 수 있습니다.
이 트럭은 높은 연비, 낮은 배기가스, 긴 수명으로 정평이 난 이스즈(ISUZU) 디젤 엔진을 탑재하고 있습니다. 이 엔진은 최첨단 연료 분사 기술과 전자 제어 시스템을 탑재하여 최적의 성능과 연비를 보장합니다.
엔진의 동력은 견고한 기어박스와 차축을 포함하는 내구성 있는 구동계를 통해 바퀴로 전달됩니다. 이를 통해 트럭은 무거운 하중을 감당하고 험난한 조건에서도 원활하게 운행할 수 있습니다.

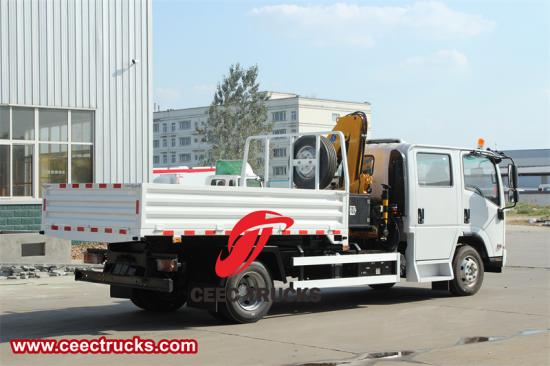

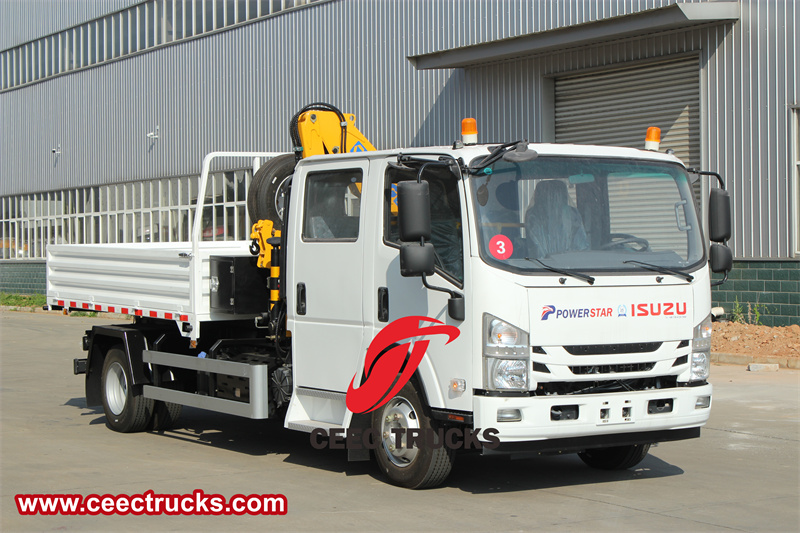

이스즈 700P 더블 로우 5톤 너클붐 트럭
크레인과 붐
이 차량의 XCMG SQ5ZK2Q 굴절식 크레인은 다른 상용차와 차별화되는 핵심 특징입니다. 접이식 붐 크레인은 후방에 위치하여 뛰어난 도달 범위와 기동성을 자랑하며, 다양한 작업 환경에서 원활하게 작업하는 데 필수적입니다. 이 크레인에는 유연성과 도달 범위가 향상된 굴절식 붐인 너클 붐이 장착되어 있습니다. 붐은 다양한 높이와 거리에 맞춰 확장 및 축소할 수 있어 다양한 리프팅 작업에 적합합니다.
크레인에는 필요한 인양력을 제공하는 강력한 유압 시스템도 장착되어 있습니다. 유압 시스템은 신뢰성과 내구성을 고려하여 설계되었으며, 무거운 하중에서도 크레인이 원활하게 작동할 수 있도록 보장합니다.

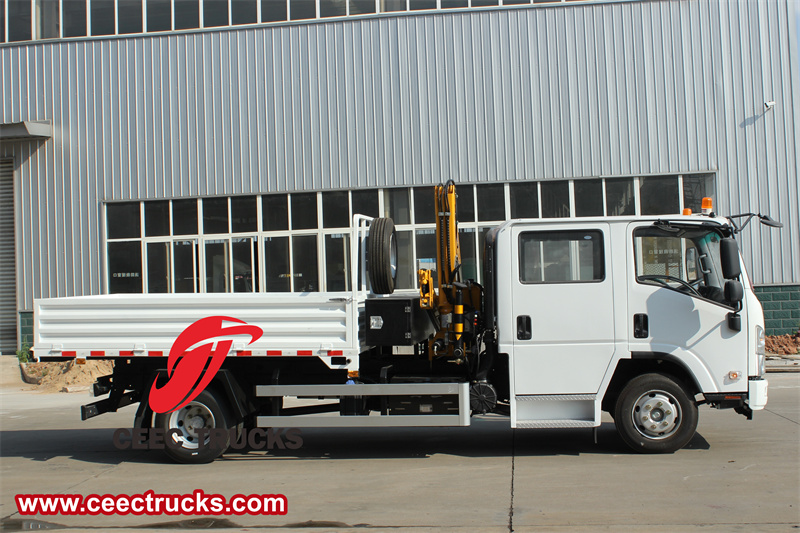

이스즈 5톤 너클붐 트럭 크레인
성능 특성
1. 강력한 운반 능력: 크레인은 최대 5톤의 들어올리는 용량을 가지고 있으며 대형 물체를 다루는 데 적합합니다.
2. 높은 유연성: 크레인 붐은 2단계 러핑 메커니즘을 갖춘 접이식 및 회전식이며, 화물 곡선을 들어올리고 내려 다양한 작업 시나리오의 작업 요구 사항을 충족할 수 있습니다.
3. 안전하고 신뢰할 수 있음: 최첨단 유압 제어 시스템을 채택하고 과부하 보호 장치, 제한 장치 등 다양한 작동 안전 보호 장치를 갖추고 있어 작업자와 장비의 안전을 효과적으로 보장합니다. 또한, 이 크레인은 CE 및 GOST와 같은 안전 요건을 충족합니다.

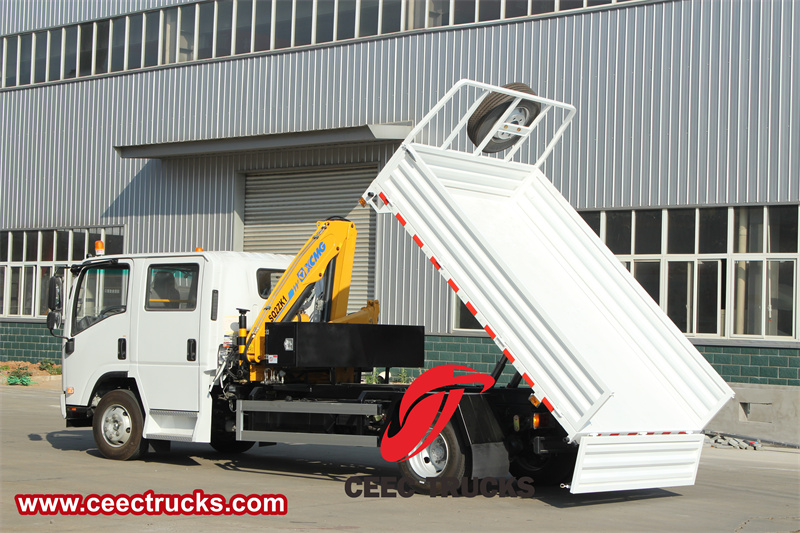

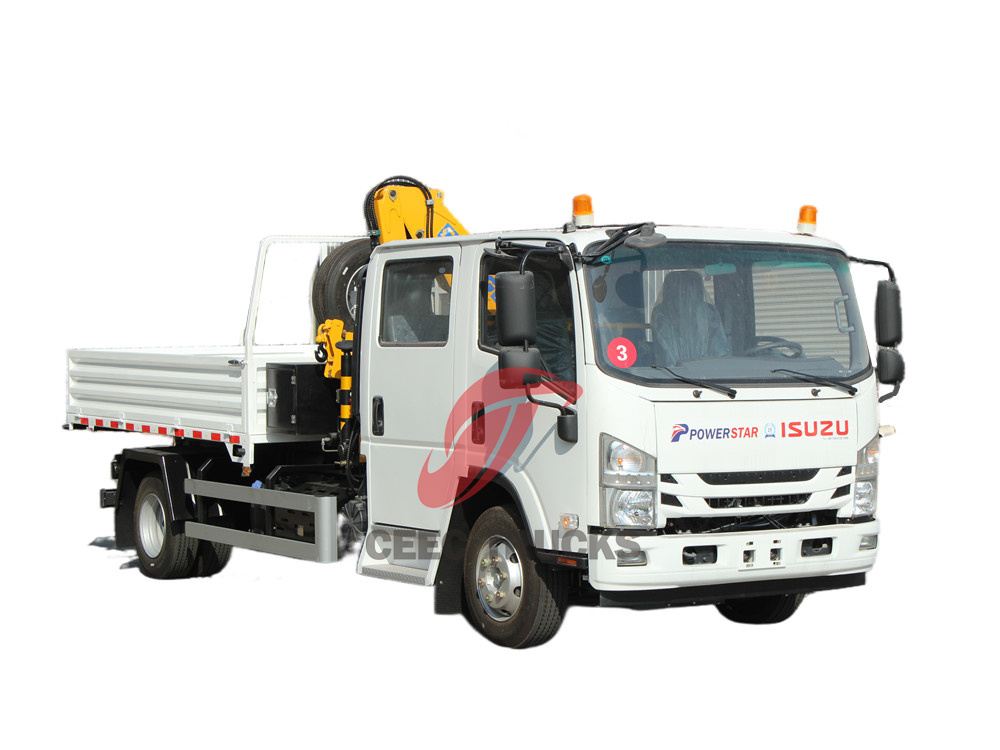

5T 접이식 크레인이 장착된 이스즈 트럭
4. 환경 보호 및 에너지 절약: 최적화된 구조 설계로 크레인이 더 가벼워졌고, 최적화된 유압 시스템으로 에너지 소비가 줄었습니다.
5. 편리한 조작: 차량 승하차에는 별도의 제어 밸브를 사용하고, 오일 회로 선택에는 로터리 밸브를 사용합니다. 차량 승하차 연동 기능은 하차 시 오작동 위험을 효과적으로 줄여줍니다. 차량 승하차용 조작 시트는 턴테이블 측면에 배치되어 턴테이블과 함께 무한 회전이 가능하여 더 넓은 작업 시야를 제공합니다. 또한, 크레인은 서서 조작할 수 있어 조작 과정이 간단하고 편리하며, 작업 중 화물칸 내부 상황을 직접 확인할 수 있습니다.

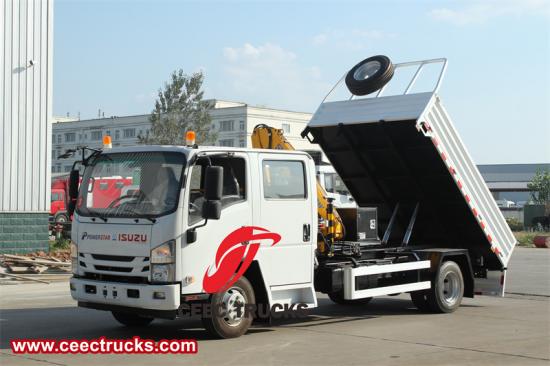

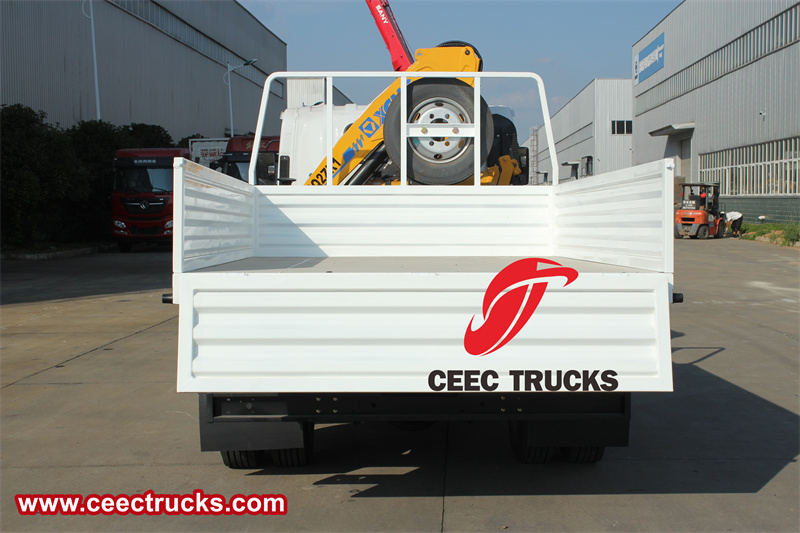

이스즈 700P 더블 로우 5톤 폴딩 암 트럭 크레인
이스즈 700P 복열 5톤 너클 붐 트럭 크레인은 다양한 용도에 적합합니다. 건설 산업의 자재 리프팅 및 운반, 물류 산업의 트럭 및 트레일러 상하역, 그리고 중량물 리프팅 및 운반이 필요한 다양한 산업 분야에 사용할 수 있습니다.
건설 산업에서 트럭 크레인은 철골, 콘크리트 블록, 기타 중량물과 같은 건축 자재를 들어 올리고 위치를 조정하는 데 사용될 수 있습니다. 물류 산업에서는 트럭과 트레일러에서 물품을 적재 및 하역하고, 중량물을 단거리로 운송하는 데 사용될 수 있습니다.

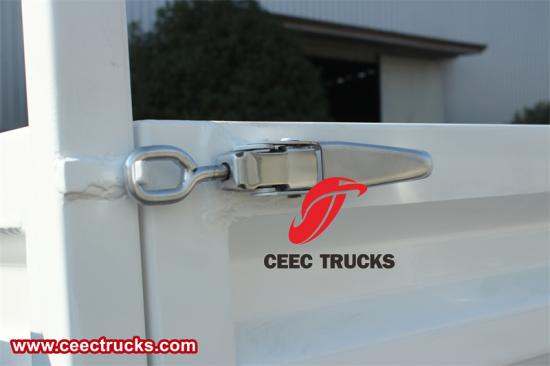

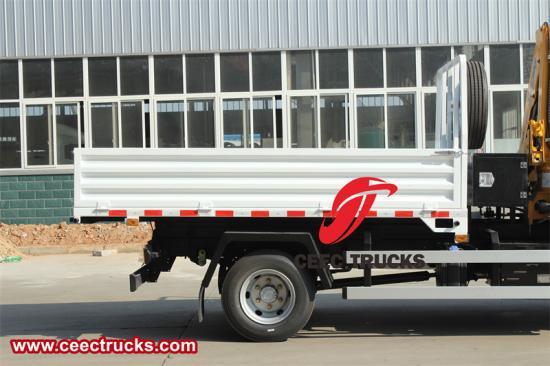

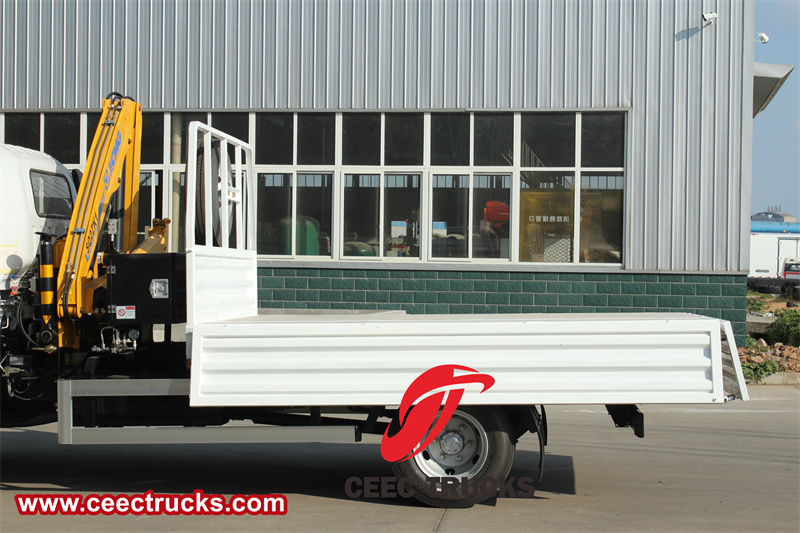

접이식 암 크레인 및 화물 상자

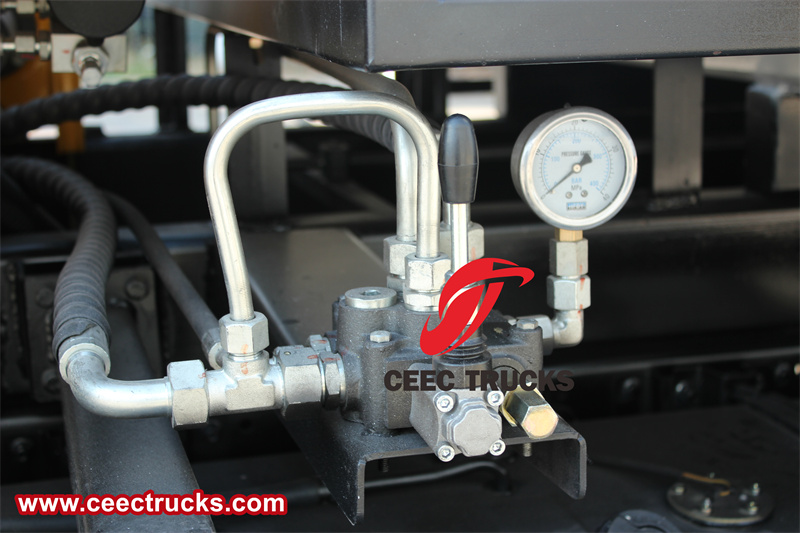

유압 밸브

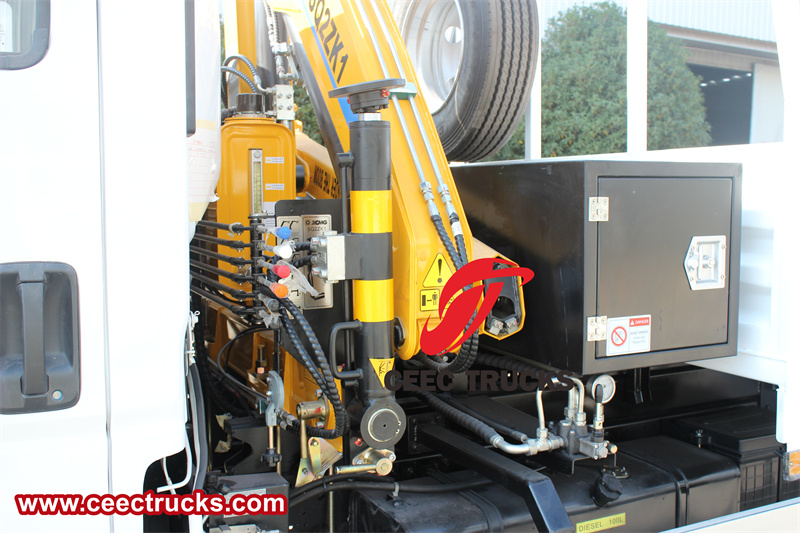

조종간

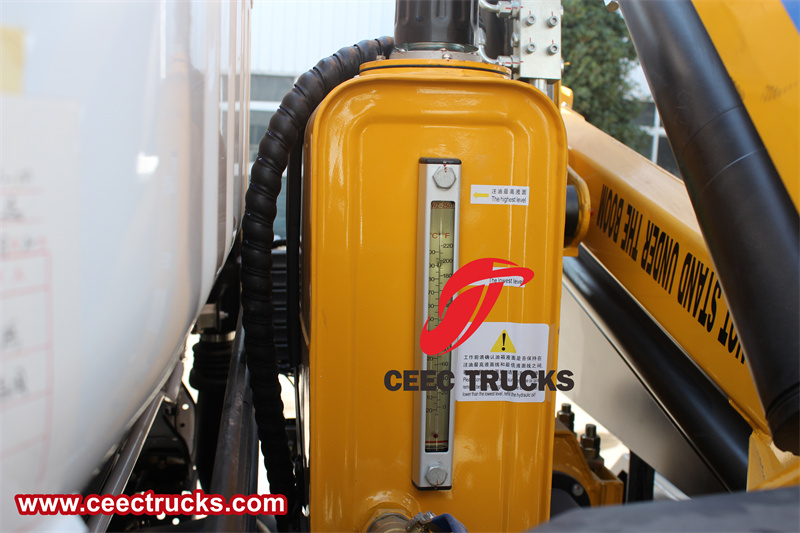

유압 오일 탱크

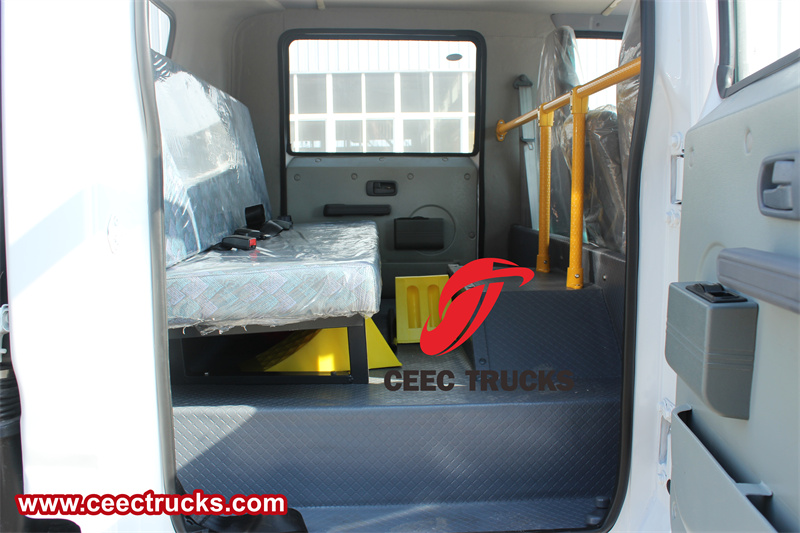

캐빈 뒷줄

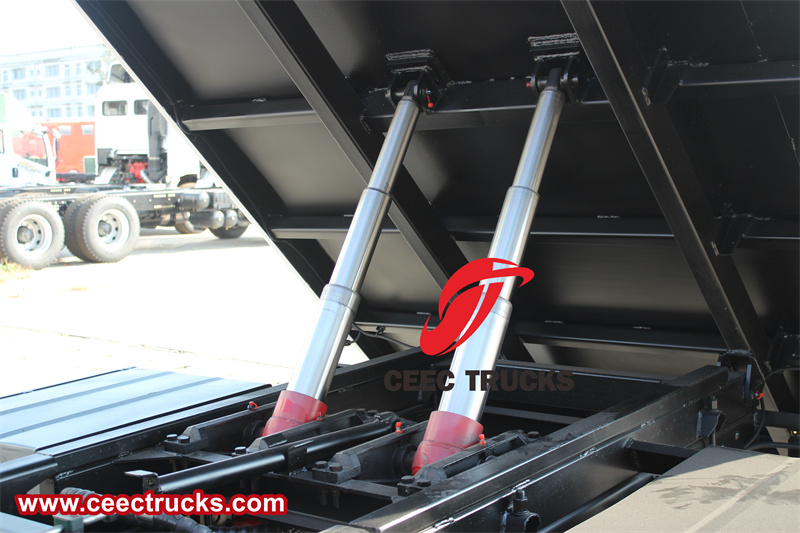

유압 실린더
