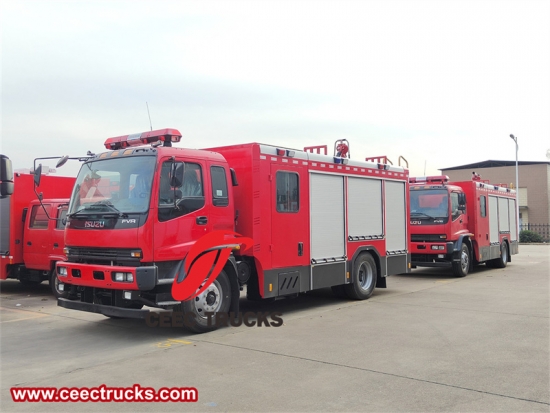

이수즈 FVR 소방 펌프차

이스즈 FVR 소방 구조 펌프 트럭 또한 ~라고도 불린다이스즈 FVR 폼워터 소방차, 이스즈 FVR 4x2 10톤 소방차, 이스즈 중형 구조 소방차,이스즈 FVR 펌퍼 탱커 소방차,이스즈 10톤 폼 소방 텐더.그만큼 이스즈 FVR 소방 구조 펌프 트럭 타오르는 불길에 맞서는 강력한 수호자이자, 가장 격렬한 화재에도 흔들림 없는 효율로 맞서도록 설계된 강력한 거인입니다. 이 강력한 소방 장비는 힘, 정밀성, 그리고 신뢰성의 완벽한 조화를 이루며, 끊임없는 화염 속에서 생명과 재산을 보호한다는 단일한 목적을 완벽하게 구현합니다.

이 경계심 넘치는 파수꾼의 핵심은 7세제곱미터(cbm) 용량의 물탱크에 있습니다. 이 물탱크는 화재를 신속하고 확실하게 진압하는 데 필요한 풍부한 양의 생명을 구하는 물을 저장합니다. 이 물탱크는 3세제곱미터(m³) 용량의 폼 탱크와 함께 강력한 폼을 분사하여 맹렬한 화염도 놀라운 효율로 소화합니다. 이 두 개의 탱크는 최고의 소방 능력을 발휘하여 어떤 화재도 막을 수 있도록 합니다.

험난한 도로를 민첩하고 정밀하게 누비는 이스즈 FVR 10톤 펌퍼 탱커 소방차는 붐비는 거리를 수월하게 누비며 전례 없는 속도로 비상 상황에 대응합니다. 강력한 엔진으로 흔들림 없는 추진력을 제공하는 이 소방차는 화재로 폐허가 된 풍경 속에서도 희망의 등불처럼 위험 지역을 향해 힘차게 나아갑니다.

주요 특징:

---- 이스즈 섀시, 완벽한 성능

---- 이스즈 엔진 및 기어박스, 매우 강력하며 10만km 이내에서 오버홀이 필요 없습니다.

---- 물탱크와 폼탱크 용량은 선택 가능합니다.

---- 조작이 간편하고 유지관리가 용이합니다.

---- 다양한 종류의 소방장비가 준비되어 있습니다.

뛰어난 내구성과 신뢰성으로 정평이 난 이스즈 FVR 플랫폼을 기반으로 제작된 이 소방차는 출동하는 순간부터 강력함과 만반의 준비를 갖춘 모습을 보여줍니다. 견고한 구조와 뛰어난 기동성으로 유명한 FVR 섀시는 좁은 도심 도로는 물론 험난한 지형도 거침없이 주행할 수 있도록 설계되어 다양한 소방 환경에 이상적인 선택입니다.

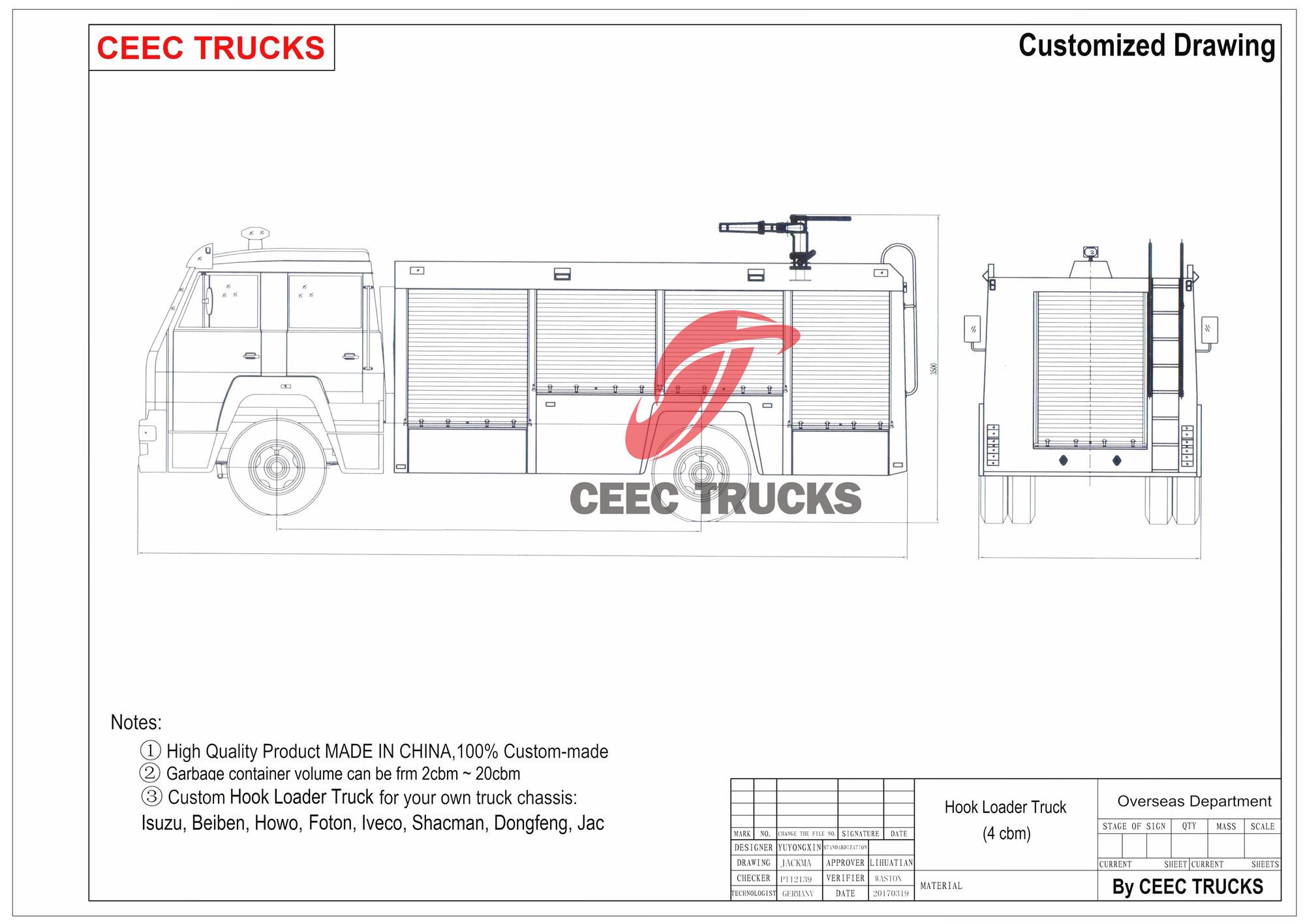

이스즈 FVR 펌퍼 탱커 소방차 기술 도면

이 차량의 핵심은 뛰어난 물과 폼 저장 용량입니다. 7세제곱미터 물탱크와 3세제곱미터 폼 탱크를 장착한 이스즈 FVR 10톤 펌퍼 탱커는 필요에 따라 대량의 물이나 폼을 공급할 수 있는 뛰어난 장비를 갖추고 있어 소방관들이 아무리 강력한 화재라도 진압할 수 있는 충분한 자원을 확보할 수 있도록 합니다. 물과 폼 탱크가 분리되어 있어 화재의 종류에 따라 두 가지 매체를 빠르고 쉽게 전환할 수 있어 운영의 유연성이 향상됩니다.

이 소방차의 펌프 시스템은 까다로운 조건에서도 최대 성능을 발휘하도록 설계되었습니다. 고압과 유량으로 물이나 거품을 펌핑할 수 있어, 넓은 지역을 빠르게 포화시키거나 화재 중심부 깊숙이 침투시키는 등 필요한 곳에 정확하게 물을 분사할 수 있습니다. 강력한 펌프와 포괄적인 호스 및 노즐 네트워크는 소방관에게 모든 규모와 유형의 화재 진압에 필요한 도구를 제공합니다.

이스즈 FVR 10톤 펌프 탱커는 뛰어난 화재 진압 능력 외에도 안전성과 조작 편의성을 향상시키는 다양한 기능을 갖추고 있습니다. 운전실은 인체공학적으로 설계되어 운전자와 승무원에게 편안하고 안전한 작업 공간을 제공하며, 트럭의 조명 및 경고 시스템은 도로에서 최대한의 가시성과 안전성을 보장하도록 설계되었습니다. 또한, 이 차량에는 첨단 통신 시스템이 장착되어 있어 대규모 작업 시 다른 응급 구조대와 원활하게 협력할 수 있습니다.

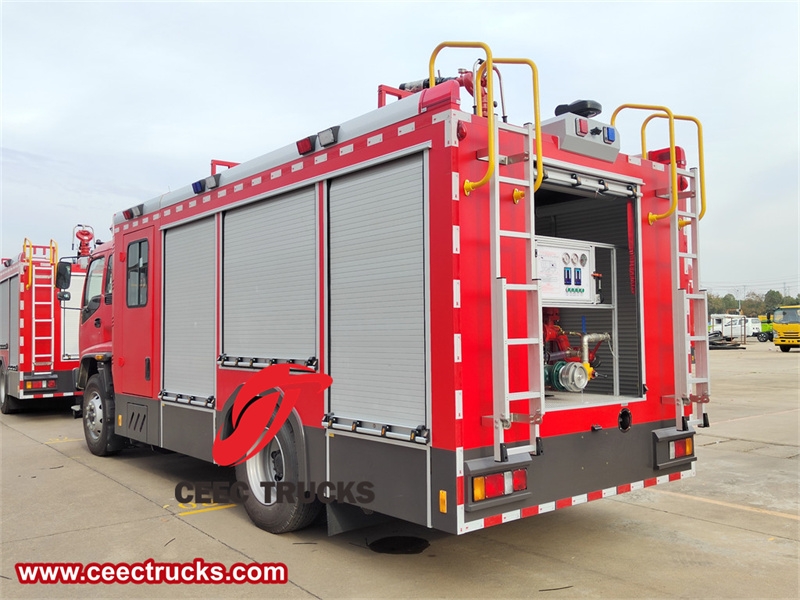

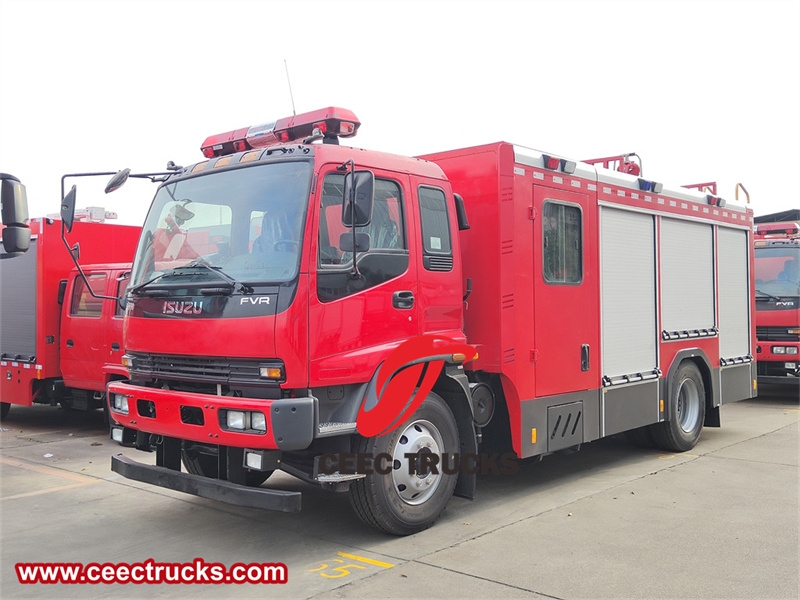

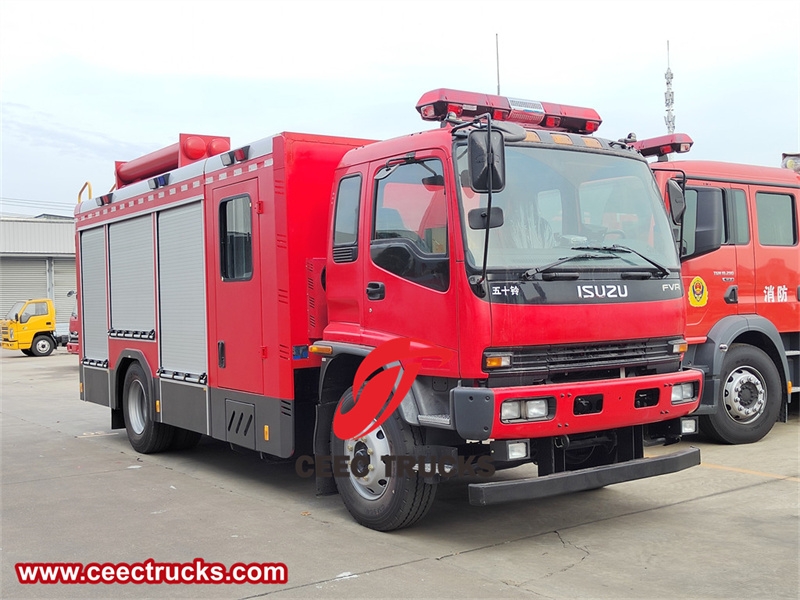

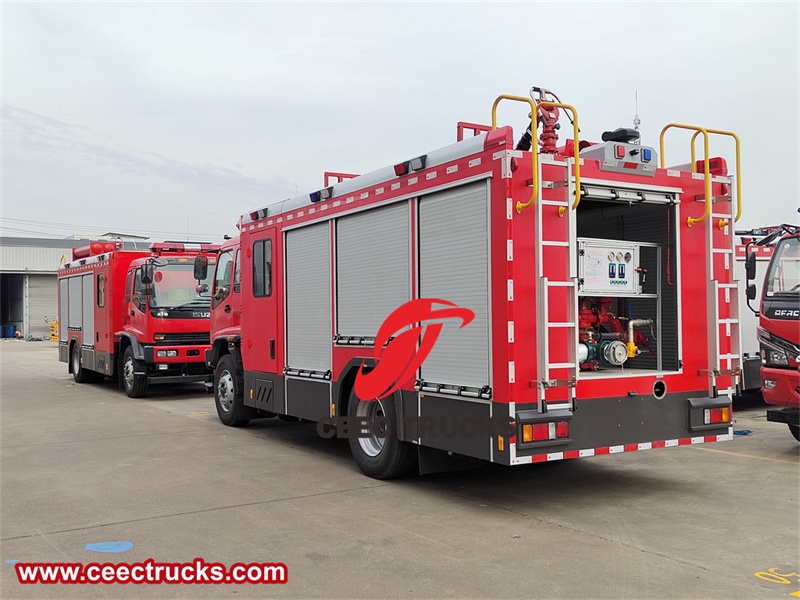

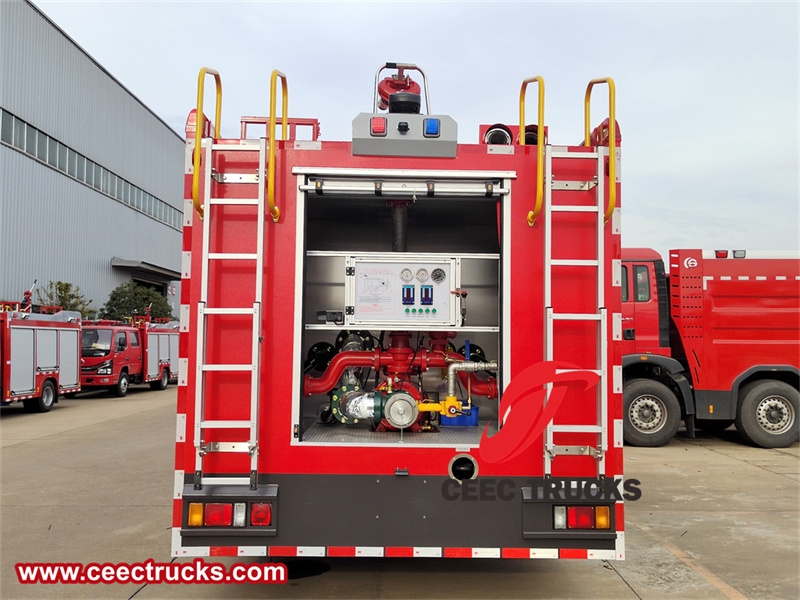

이스즈 FVR 펌퍼 탱커 소방차

에이… 섀시 및 차체

이스즈 FVR 섀시는 엄격한 테스트를 거쳐 고강도 소재로 제작되어 소방 환경에서의 일상적인 사용에 견딜 수 있도록 설계되었습니다. 견고한 프레임부터 험난한 지형에서도 부드럽고 안정적인 핸들링을 보장하는 헤비듀티 서스펜션 시스템까지, 모든 면에서 견고한 디자인이 반영되어 있습니다.

FVR 섀시에 장착된 소방차 차체 역시 디자인과 기능성 면에서 매우 인상적입니다. 운전석은 차량 앞쪽에 위치하며, 침대칸이 있는 단열 구조로 운전자와 대원에게 편안하고 안전한 작업 공간을 제공합니다. 침대칸은 소방관들이 장시간 작업이나 현장 이동 중에 휴식을 취하고 재충전할 수 있도록 하는 매우 유용한 기능입니다.

운전석 내부는 인체공학적으로 설계되어 편안함과 효율성을 극대화합니다. 운전석은 조절 가능하며 필요한 모든 제어 장치가 장착되어 있어 악천후 속에서도 운전자가 차량을 완벽하게 제어할 수 있습니다. 또한, 운전석에는 첨단 통신 시스템이 장착되어 있어 운전자와 승무원이 다른 응급 구조대와 연락을 유지하고 대규모 작전 수행 중 협력을 유지할 수 있습니다.

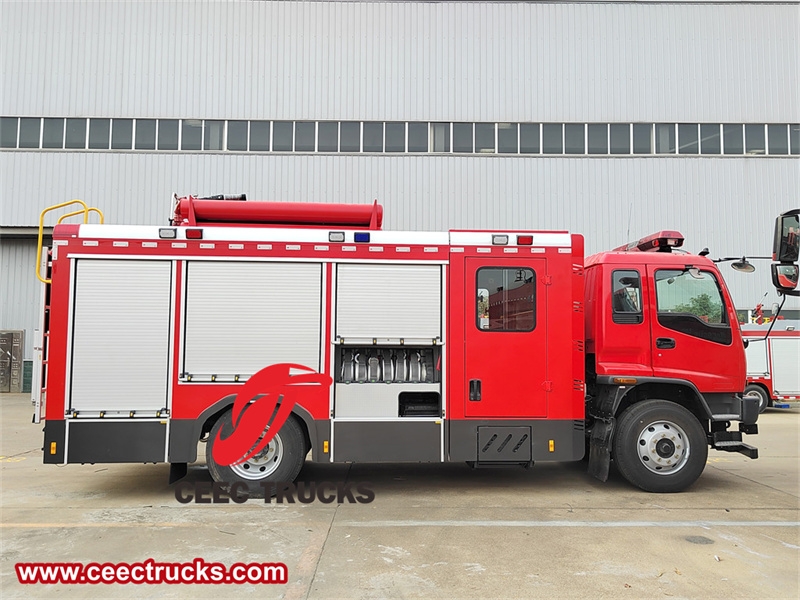

이스즈 FVR 폼워터 소방차

차체 전면은 소방관실로 재치 있게 변형되어 차량의 다재다능함과 맞춤형 옵션을 보여줍니다. 이 넓은 공간은 최대 4명의 소방관을 수용할 수 있어 임무 준비나 장시간 작전 중 휴식을 취할 수 있는 안전하고 편안한 공간을 제공합니다. 소방관실에는 좌석, 에어컨 등 필요한 모든 편의 시설이 완비되어 있어 소방대원들이 인명과 재산을 구하는 동안 편안하고 안전하게 장비를 갖추고 임무를 수행할 수 있도록 합니다.

차량 후면에 설치된 7cbm 물탱크와 3cbm 폼탱크, 펌프실, 공구실이 합쳐져 강력한 소방 시스템을 형성하여 소방 작업의 든든한 백업 역할을 합니다.

이스즈 FVR 10톤 소방차의 전반적인 디자인은 형태와 기능의 기발한 융합으로 완성되었습니다. 견고한 차체와 잘 갖춰진 운전석은 차량의 탁월한 소방 능력을 위한 든든한 토대를 제공하며, 개조된 소방관실은 소방관들의 요구에 맞춰 설계된 차량의 다재다능함과 헌신을 보여줍니다. 이러한 요소들이 어우러져 어떤 어려움에도 맞설 준비가 된 강력하고 믿음직한 소방차를 만들어냅니다.

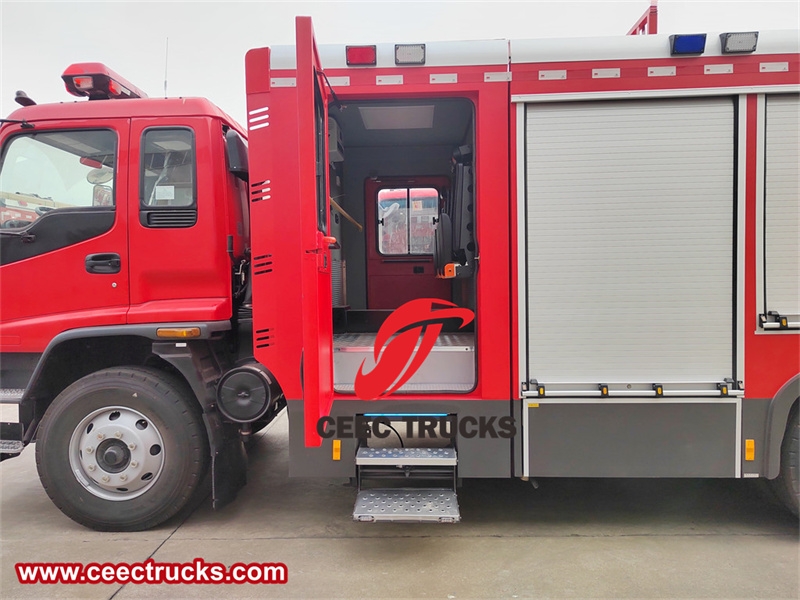

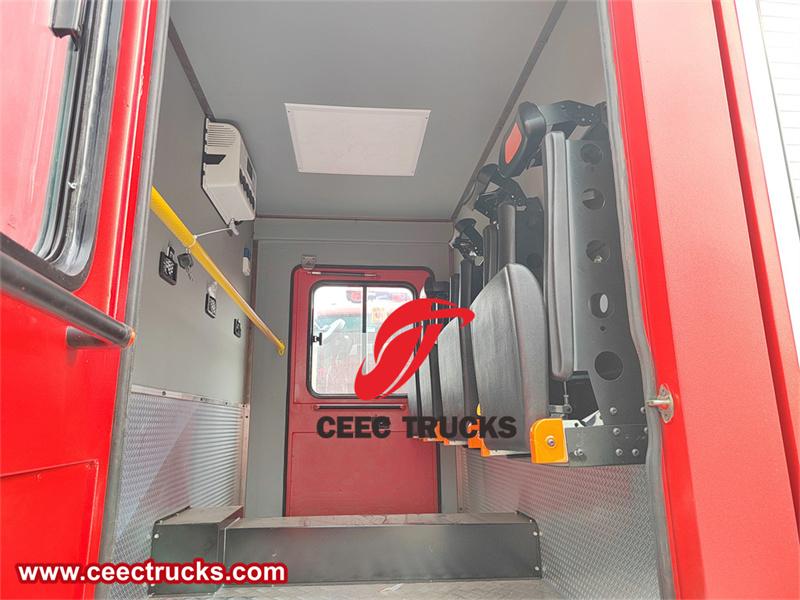

추가 소방관실

에이… 7cbm 물탱크와 3cbm 폼탱크

에이- 7cbm 물탱크

차체 후면에 장착된 7cbm 물탱크는 대용량으로 소방 활동의 든든한 버팀목이 되어 줍니다. 고강도 및 내식성 소재로 제작된 이 물탱크는 장기간 보관 및 운송 시에도 수질에 영향을 미치지 않습니다. 차량의 균형과 안정성을 최대한 고려하여 설계되었으며, 고속 주행이나 험로 주행 시에도 안정적인 주행을 보장합니다.

물탱크에는 고압 펌프, 수도관, 밸브 등을 포함한 효율적인 물 공급 시스템이 장착되어 있어 저장된 물을 소화 장치로 신속하게 이송할 수 있습니다. 물탱크 상단에는 빠른 물 보충 및 배출을 위한 물 주입구와 배출구가 있어 쉽고 빠른 작동이 가능합니다.

과압이나 과용량으로 인한 안전 문제를 방지하기 위해 물탱크 내외부에 오버플로우 방지 장치, 압력 릴리프 밸브 등의 안전 보호 장치가 설치됩니다. 또한, 물탱크 표면에는 부식 방지 페인트를 도포하여 수명을 연장하고 유지 보수 비용을 절감합니다.

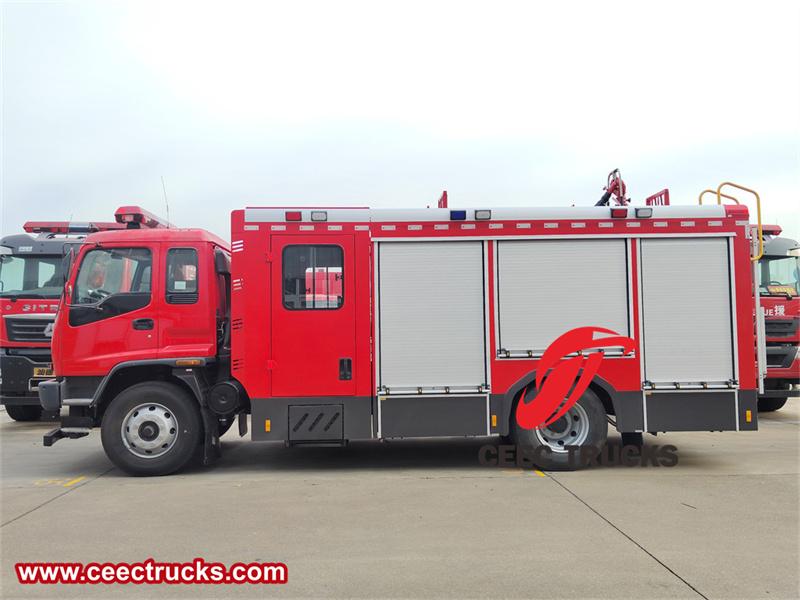

이스즈 중형 소방차

이 거대한 물탱크 안에는 7cbm의 물이 조용히, 그리고 간절히 방출될 순간을 기다리고 있습니다. 튼튼한 파이프와 밸브 네트워크가 소방차 프레임을 따라 뱀처럼 뻗어 있어 물탱크를 고압 펌프에 연결하고, 고압 펌프는 탱크 안의 물을 화염 중앙으로 밀어냅니다. 스위치 하나만 누르면 이 생명의 은인 탱크가 작동하여, 탱크 안의 물을 불길 쪽으로 불끈 솟아오르게 합니다.

물은 탱크에서 뿜어져 나와 소화 호스를 통과하며 엄청난 힘으로 물줄기를 이루며 화재 현장을 향해 돌진합니다. 탱크에 가득 찬 엄청난 양의 물 덕분에 소방관들은 불길이 완전히 잡히고 완전히 진화될 때까지 계속해서 불길을 진압할 수 있는 충분한 물을 확보할 수 있습니다.

에이- 3cbm 폼 탱크

물탱크 옆에 설치된 3cbm 폼 탱크는 특정 화재 상황에 강력한 보조 역할을 합니다. 물탱크의 강력한 성능과 비교했을 때, 이스즈 FVR 10톤 펌프 탱크 소방차에 설치된 3cbm 폼 탱크는 소방 장비의 다재다능함과 성능을 더욱 강화합니다. 질식 효과와 향상된 소화 효과로 잘 알려진 폼은 소방관들이 사용하는 전문 도구로 자리 잡았으며, 특히 고질적인 화재를 탁월한 효율성으로 진압할 수 있도록 지원합니다.

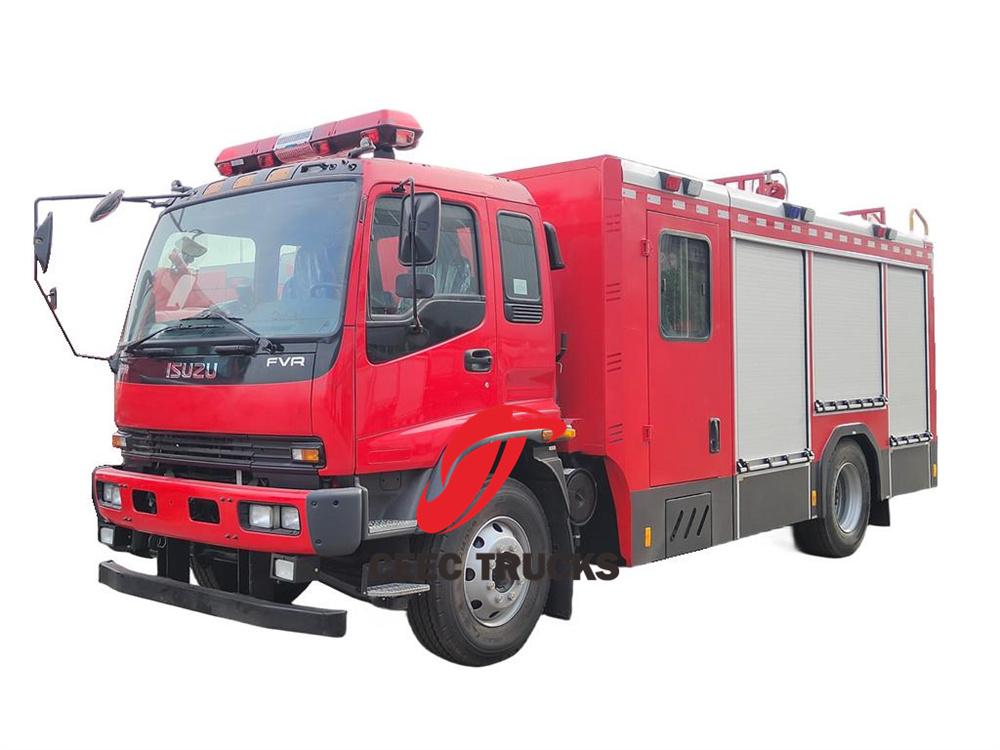

이스즈 FVR 소방 구조 펌프 트럭

폼 탱크는 급수 시스템에 연결되고, 폼 액체는 폼 분배기를 통해 일정 비율로 물과 혼합된 후 소화 장치로 이송됩니다. 폼 탱크에 저장된 폼 액체는 물과 혼합되면 연소 물체 표면을 빠르게 덮는 폼 층을 형성하여 공기를 효과적으로 차단하고 신속한 소화 효과를 달성합니다.

폼 탱크 역시 고품질 소재로 제작되었으며, 폼 액체와 물을 정확하고 효율적으로 혼합할 수 있는 고급 혼합 시스템이 장착되어 있습니다.

주문을 받는 즉시, 폼 탱크는 즉시 작동하여 짙은 소화 거품을 분사하여 진압 중인 화염을 감싸고 산소 공급을 차단하며, 화염의 탐욕을 억제합니다. 이 폼은 소화 능력이 가장 뛰어나며, 표면에 단단히 부착되어 화재의 연료를 소진시키고 소화를 가속화하는 장벽을 형성합니다.

소방차 소방 장비에 폼 탱크가 통합되어 있어 다양한 화재 상황에 대처할 수 있는 적응력과 준비성을 강조합니다. 물의 소화력과 폼의 질식 효과를 결합한 이 소방차는 소방관들이 각 화재 상황에 맞는 고유한 소화 방법을 적용할 수 있도록 지원합니다.

7cbm 물탱크와 3cbm 폼탱크는 이스즈 FVR 10톤 소방차의 소방 능력을 그대로 구현합니다. 대용량, 정확한 소화량, 그리고 다양한 소화 약제가 완벽하게 결합되어 화재의 참혹함에 맞서는 강력한 방어선을 구축합니다. 이 두 가지 주요 소방 능력을 바탕으로 소방관들은 가장 끔찍한 화재에도 맞서 싸울 준비가 되어 있으며, 확고한 의지와 효율성으로 생명과 재산을 보호합니다.

이스즈 10톤 폼 소방 텐더

에이… CB10/40 소화펌프 및 PL8/32 소화모니터

에이- CB10/40 소방 펌프

CB10/40 소방 펌프는 소방차의 핵심 동력원 중 하나입니다. 물탱크와 포말탱크에서 물이나 포말액을 고압으로 펌핑하여 화재 감시원이나 기타 소화 장비에 공급합니다. 이 펌프는 다음과 같은 특징을 가지고 있습니다.

1. 유량 및 압력: CB10/40 소화 펌프의 유량은 40L/s(리터/초)이며, 일정 압력에서도 안정적으로 작동합니다. 이러한 유량과 압력의 조합을 통해 소화 펌프는 화재 진압 요구에 신속하게 대응하고 화재 진압에 필요한 충분한 물을 공급할 수 있습니다.

2. 컴팩트한 구조: 이 펌프는 콤팩트한 디자인으로 소방차에 설치 및 유지 관리가 용이합니다. 또한, 고속 주행 시 안정성과 신뢰성을 보장하도록 구조가 최적화되었습니다.

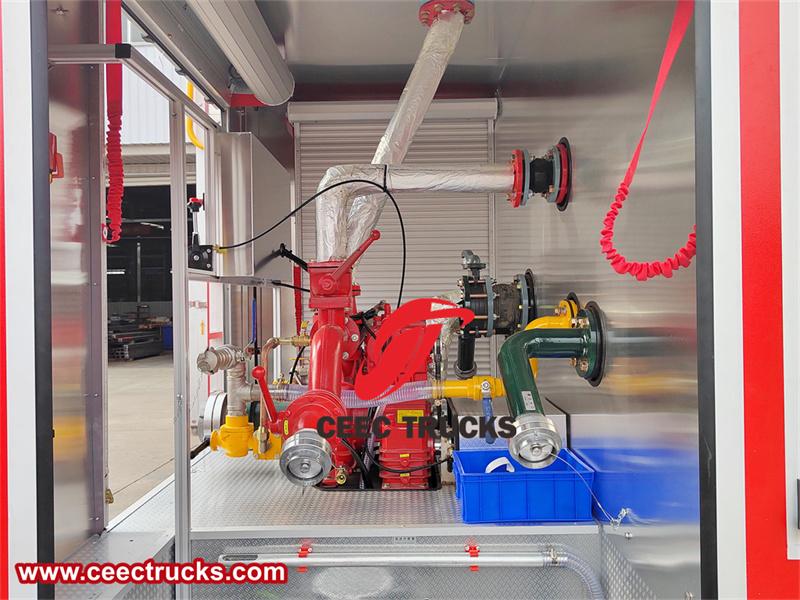

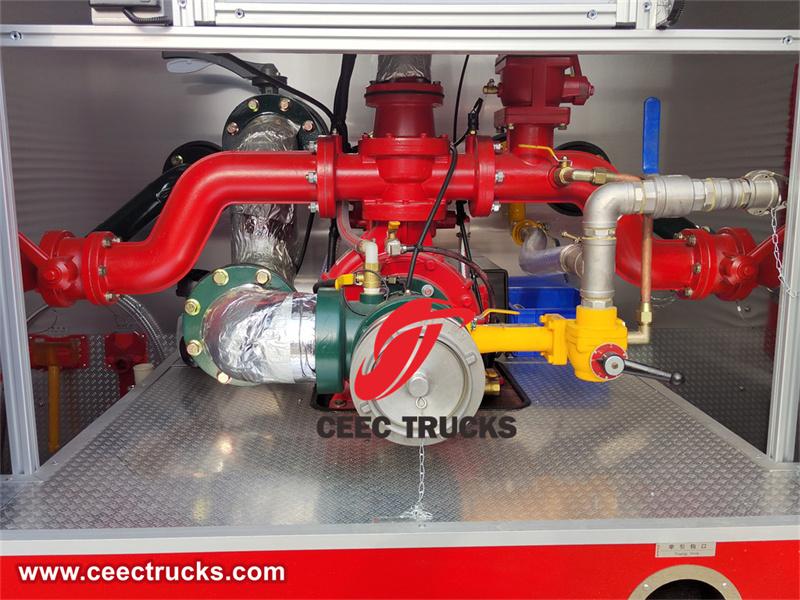

CB10/40 소방 펌프

3. 높은 효율성: CB10/40 소방 펌프는 첨단 펌핑 기술과 소재를 채택하여 높은 효율을 자랑합니다. 단시간에 다량의 물이나 포말을 지정된 위치로 이송하여 소화 효율을 향상시킵니다.

4. 내구성: 펌프 본체와 주요 구성품은 고강도 내식성 소재로 제작되어 혹독한 소방 환경에서도 장기간 안정적인 작동을 보장합니다. 또한, 펌프는 엄격한 테스트와 검증을 거쳐 내구성과 신뢰성을 보장합니다.

CB10/40 소방 펌프

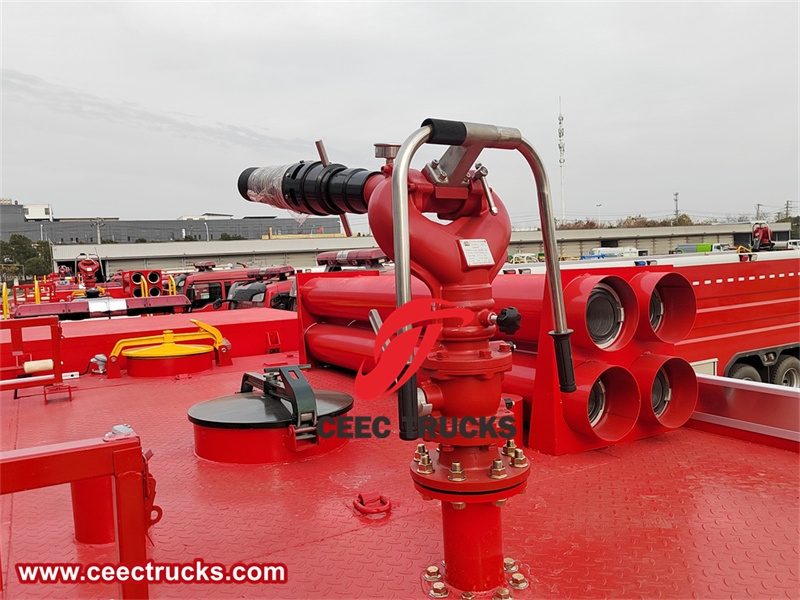

에이- PL8/32 화염포

PL8/32 소화포는 소방차의 중요한 소화 장비 중 하나입니다. 화재 현장에 고속, 고압으로 물이나 거품액을 분사하여 화염을 진압하고 연소 물질을 냉각시킬 수 있습니다. 이 소화포는 다음과 같은 특징을 가지고 있습니다.

1. PL8/32 소화포의 유량은 32L/s이며, 사거리는 ≥60m입니다. 이 소화포의 유량과 사거리는 일반적으로 CB10/40 소화 펌프와 일치하여 펌프에서 공급되는 물을 최대한 활용할 수 있도록 합니다. 사거리는 수십 미터, 심지어 그 이상에 달할 수 있으며, 더 넓은 소화 구역을 소화할 수 있습니다.

2. 입구압력이 낮아 물이나 거품액을 분사할 수 있으며, 거품관을 제거하면 물대포로 사용할 수 있으며, 블루밍 및 직류 기능도 갖추고 있습니다.

가볍고 정밀 주조 알루미늄 소재로 자동 배수 밸브가 장착되어 있으며, 작동 핸들은 각도를 조절하여 사용할 수 있습니다. 수평 및 고도 잠금 기능, 장거리, 집중 분사, 고발포 다중, 넓은 보호 영역, 유연하고 편리한 작동, 총 본체는 수평 및 고도로 회전할 수 있습니다.

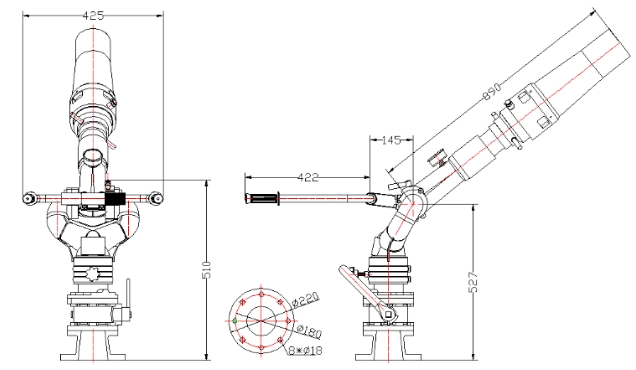

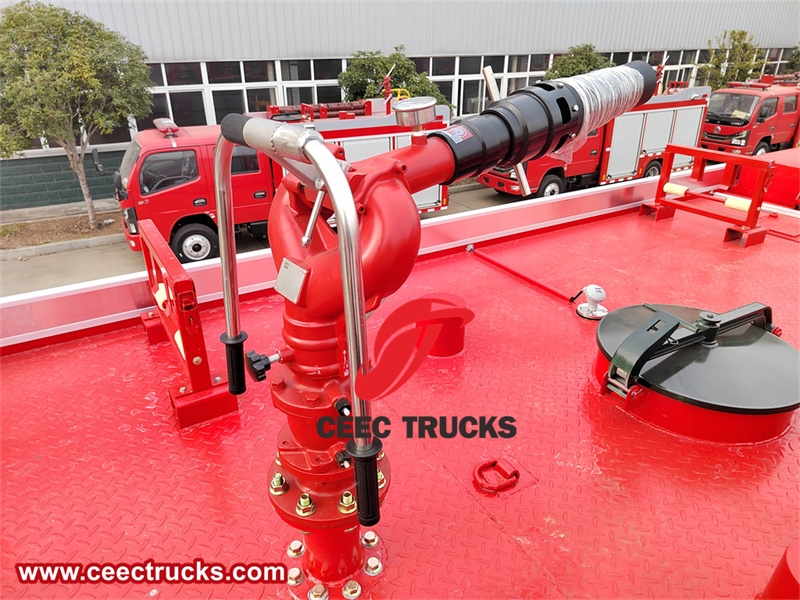

PL8/32 화재 모니터

PL8/32 화재 모니터

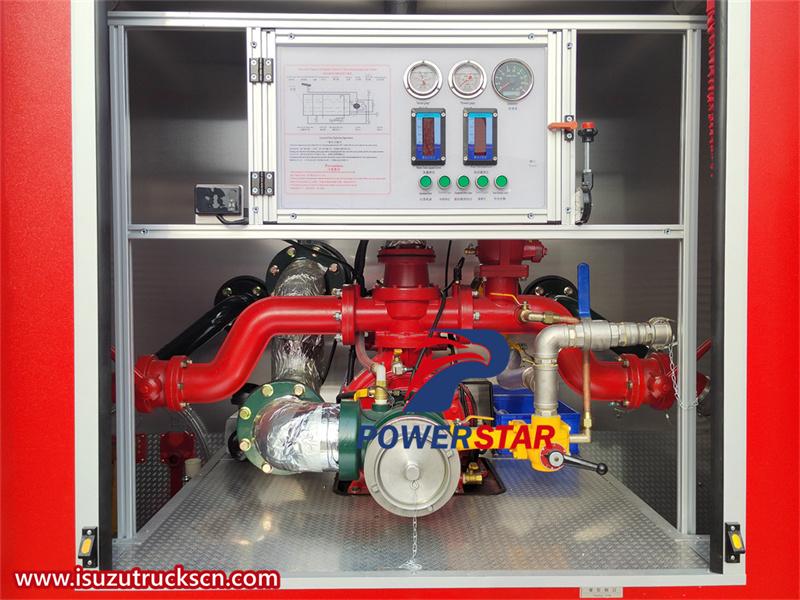

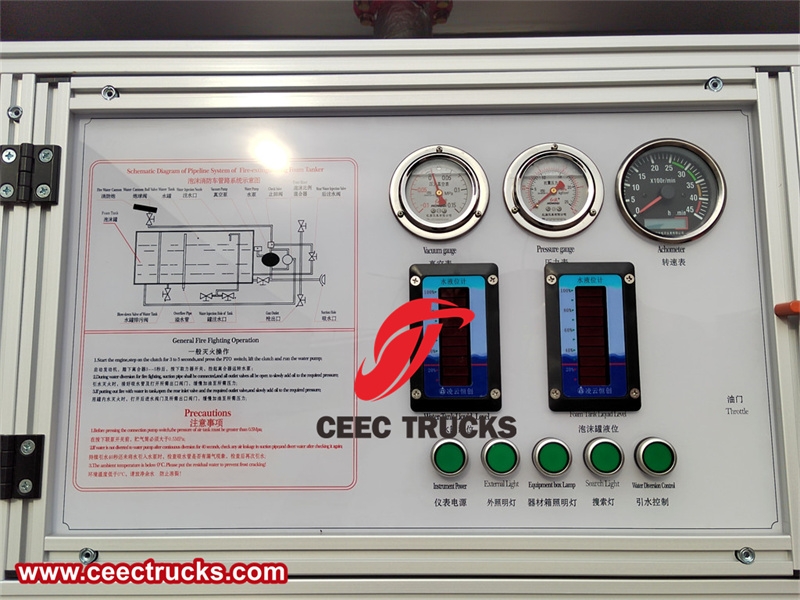

에이- 제어판

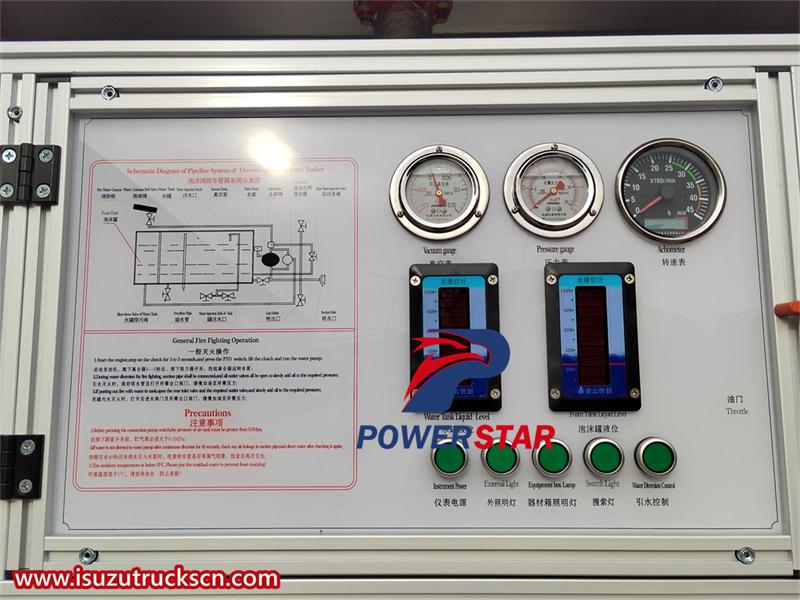

이스즈 FVR 10톤 펌핑 소방차의 제어판은 소방관의 중요한 순간 판단과 행동에 핵심적인 역할을 하는 최첨단의 완벽한 기능을 갖춘 허브로, 복잡하고 생사가 걸린 이 전장에서 중요한 역할을 합니다. 구조도가 있어 운전자는 차량의 내부 구조와 주요 구성 요소를 빠르게 파악할 수 있어 비상 상황 발생 시 신속한 대응이 가능합니다.

진공 게이지, 압력 게이지, 회전 속도계와 같은 주요 계측기가 패널에 내장되어 즉각적인 데이터 피드백을 제공하여 소방관이 엔진과 펌프의 작동 상태를 모니터링하여 소방차가 최적의 진화 조건을 갖추고 있는지 확인할 수 있도록 합니다. 이러한 계기판의 정확한 판독값과 신뢰성은 소방관이 화재 현장 대응 전략을 조정하는 데 매우 중요합니다.

물탱크 및 포말탱크 수위 표시기는 실용성과 직관성을 모두 갖추고 있어 소방관들이 차량 펌프 장치의 액체 수위를 언제든지 확인할 수 있도록 도와줍니다. 물탱크 및 포말탱크 수위 데이터는 소방관들이 펌프 작동을 제어하고 작업 중 충분한 소화제를 유지하여 원활한 소방 활동 진행을 보장할 수 있도록 도와줍니다.

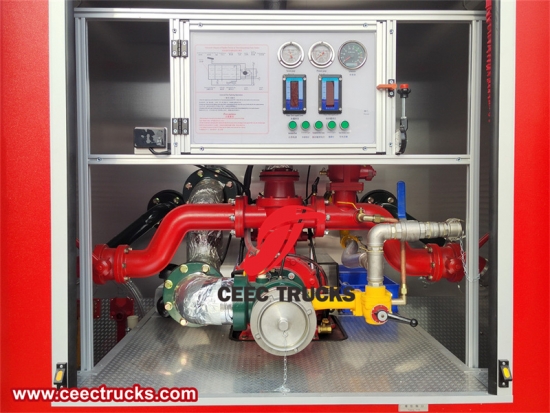

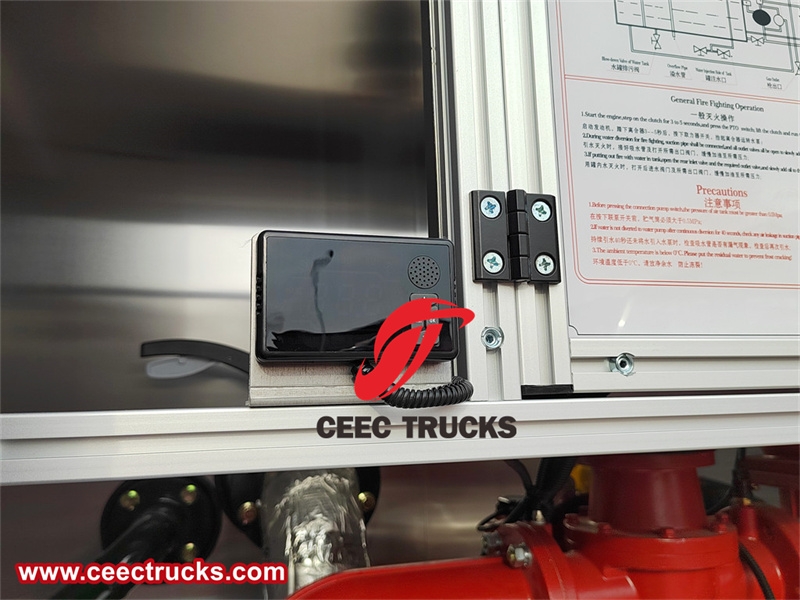

제어판

또한, 계기판에는 장비 전원 제어 장치와 외부 조명 및 장비함 조명 스위치가 포함되어 있습니다. 이러한 기능들을 통합함으로써 소방관들은 야간이나 악천후 속에서도 선명도와 안정성을 유지할 수 있는 다양한 조명 옵션을 확보할 수 있습니다. 탐조등은 소방관들에게 더 넓은 시야를 제공하여 화재 지점을 신속하게 파악하고 그에 따른 소방 및 구조 활동을 수행할 수 있도록 지원합니다.

제어반에 물 분사 제어 장치가 있어 소방관들은 차량의 물대포를 실시간으로 작동하고 화재 지점에 정확하게 조준할 수 있습니다. 이 기능의 핵심은 소방관들이 물대포의 방향과 강도를 조절하여 화재 진압 효과를 극대화하고 최단 시간 내에 재난을 진압할 수 있다는 것입니다.

전반적으로 이스즈 FVR 10톤 소방차의 제어판은 다양한 기능과 장비를 통합하여 소방관들에게 다양한 화재 비상 상황에 신속하게 대응하고 조치를 취할 수 있도록 실용적이고 직관적인 도구를 제공합니다. 이 강력하고 지능적인 제어 센터는 소방차의 효율적인 운영 및 소방 활동의 핵심 요소 중 하나이며, 생명과 재산을 보호하는 데 있어 기술의 힘과 인간의 지혜를 구현합니다.

제어판

에이… 소방 장비

이스즈 FVR 10톤 펌핑 소방차에 탑재된 소방 장비는 다양하고 복잡한 화재 현장 상황에 대처할 수 있도록 소방관들에게 전방위적인 지원과 보호를 제공하기 위해 포괄적이고 신중하게 선정되었습니다. 이러한 핵심 장비는 다양한 유형의 소방 및 구조 작업의 요구를 충족하여 소방관들이 어려움에 직면했을 때 신속하고 효과적으로 대응할 수 있도록 보장합니다.

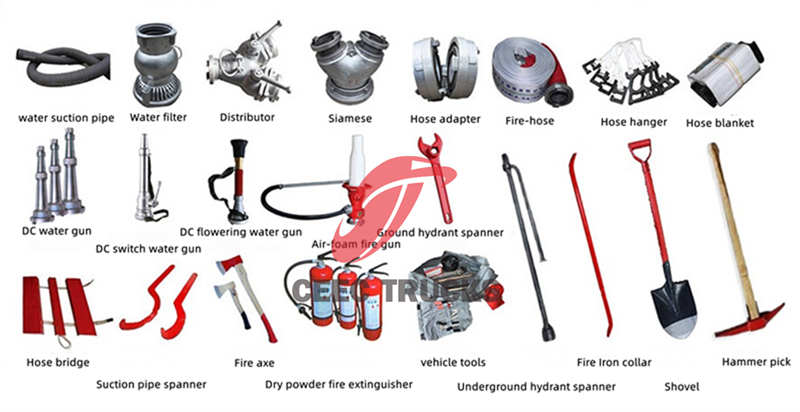

소방 장비

소화기: 소방차에는 건조분말 소화기가 장착되어 있어 석유나 전기 장비 등의 화재를 진압하는 데 적합합니다.

물 수집기: 소화전, 강, 연못 등 다양한 수원에서 물을 빠르게 모아 소방차의 물탱크로 운반하도록 설계되었습니다. 일반적으로 다양한 환경과 조건에서 필요한 물 흡입량을 충족할 수 있도록 큰 흡입구와 강력한 흡입력을 갖추고 있습니다.

물 공급업체: 화재 진압 현장에서는 물 분배기를 사용하여 소화 호스나 폼 파이프라인을 여러 개의 라인으로 나누어 여러 화재 지점에 동시에 물이나 폼을 공급할 수 있습니다. 이는 화재 진압 효율을 높이고 진압 시간을 단축하는 데 도움이 됩니다.

정수 필터: 소방차나 소화 장비에 공급되는 수질이 깨끗하고 불순물이 없도록 물 속의 불순물과 오염 물질을 걸러내는 데 사용됩니다. 특히 야생 수원에서 물을 끌어올릴 때 소방 장비의 막힘 및 손상을 방지하기 위해 이 필터의 역할이 매우 중요합니다.

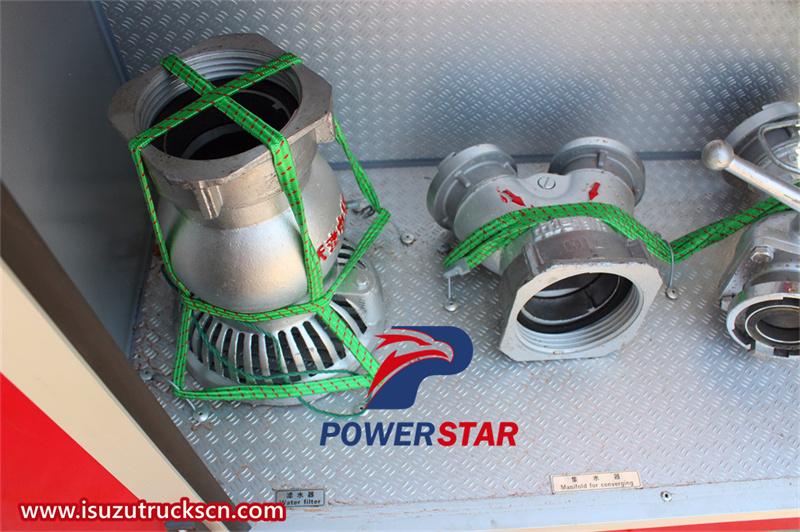

물 수집기, 물 분배기, 물 필터

물총과 거품총: 물총과 폼건은 소방관들이 소방 활동에서 사용하는 주요 장비입니다. 이 분사 장비는 화재 현장에 물이나 폼을 직접 분사하여 화재를 빠르게 진압할 수 있습니다. 유연하고 효율적인 설계로 소방관들이 다양한 상황에서 유연하게 사용할 수 있습니다.

소방호스: 일반적으로 고강도 합성 섬유로 제작되어 내압성, 내마모성, 내식성이 뛰어납니다. 소방 호스는 소방 활동에 필수적인 장비로, 소방관에게 장거리 소화수를 운반할 수 있는 능력을 제공합니다. 이 견고하고 내구성 있는 호스는 소방 호스나 기타 배수구에 연결하여 유연하게 물을 공급하고 화재 진압에 도움을 줄 수 있습니다.

소방 도끼: 소방관이 구조 또는 화재 진압을 위해 화재 현장에 진입할 수 있도록 주로 장애물(문, 창문, 벽 등)을 부수는 데 사용됩니다. 칼날이 날카롭고 손잡이가 튼튼하고 내구성이 뛰어납니다.

물총과 폼건

불삽과 불곡삽: 파기, 삽질, 그리고 소화 통로를 뚫거나 불타는 물질을 제거하는 등의 작업에 사용됩니다. 이러한 도구는 일반적으로 긴 손잡이와 날카로운 칼날을 가지고 있어 복잡한 환경에서 사용하기 편리합니다.

소방 렌치: 호스 커넥터와 기타 부품을 조이거나 풀어서 단단하고 안정적인 연결을 보장하는 데 사용되는 특수 도구입니다.

소방관 보호복: 난연성, 단열성, 방수성 등의 특수 소재로 제작되어 소방관을 화염, 고온, 화학물질 등으로부터 보호할 수 있습니다. 이러한 보호복은 일반적으로 바깥쪽 난연층, 중간 단열층, 안쪽 편안함층으로 구성된 다층 구조를 갖습니다.

소방모자, 소방화, 호흡기 등: 보호복을 위한 보조 장비로서, 이러한 장비는 소방관에게 전방위적인 보호 기능을 제공하여 위험한 환경에서 안전하게 작업할 수 있도록 보장합니다.

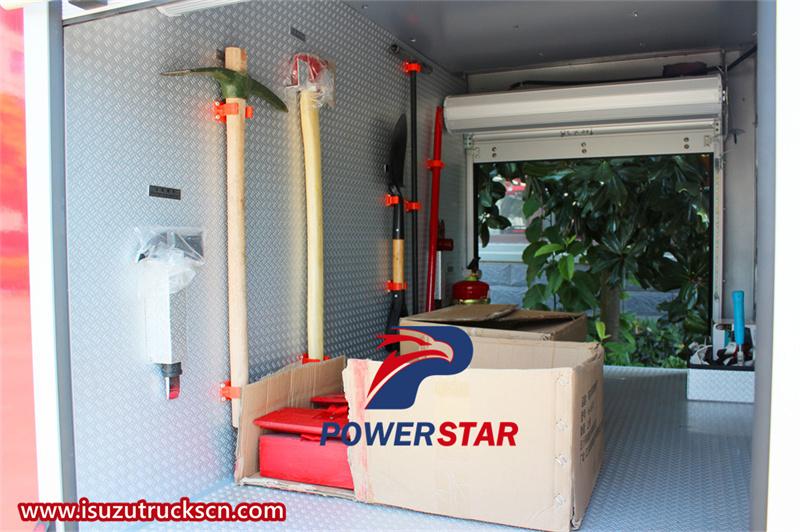

소방삽, 도끼, 곡괭이

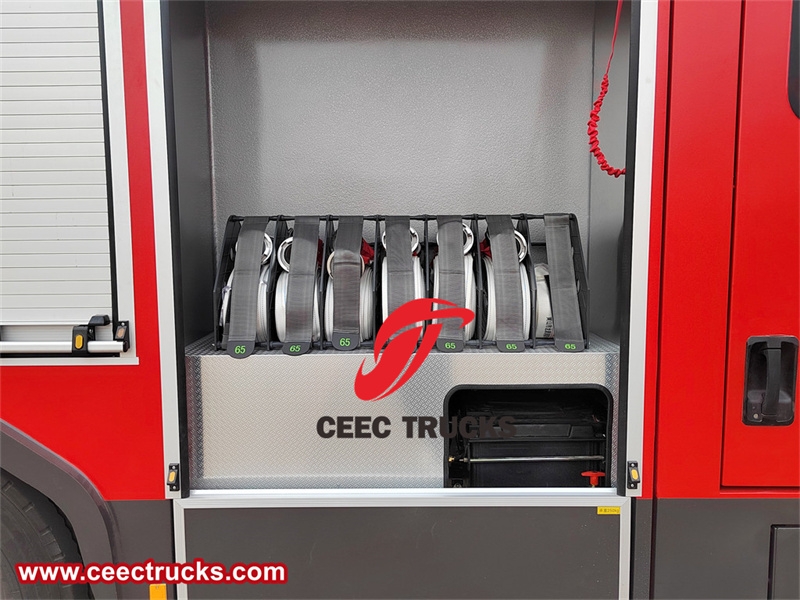

소방호스
