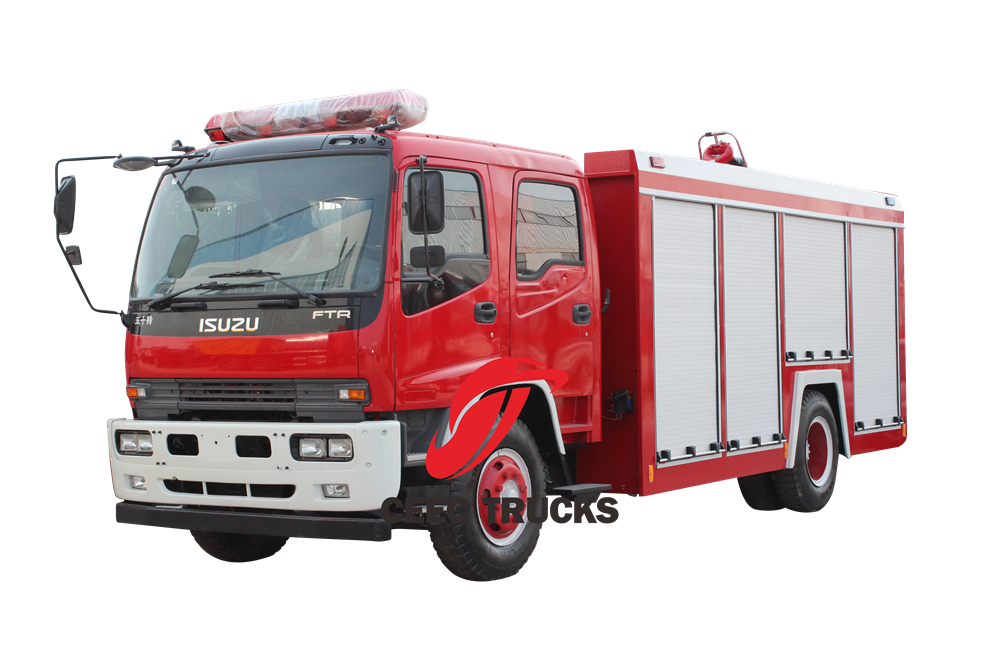

이수즈 FTR 5톤 소방 구조차

이스즈 FTR 5톤 소방 구조차 이스즈 FTR 소방차라고도 불리는구조 소방차 물탱크차 이스즈,이스즈 FTR 복열 물탱크 소방차,이스즈 FTR 물 텐더 소방차,이스즈 FTR 4x2 물 소방차,이스즈 구조용 소방차. 이스즈 FTR 5톤 소방 구조차 견고한 외관과 강력한 기술력을 자랑하는 이스즈 구조용 소방차는 마치 용감한 전사와 같습니다. 화재 발생 시 신속하고 정확하게 대응하여 곤경에 처한 사람들을 구조합니다. 견고한 차체는 어떤 지형에도 쉽게 대응할 수 있으며, 대용량 물탱크는 소방 활동에 필요한 물을 지속적으로 공급합니다. 물 펌프 시스템은 소방 활동을 더욱 편리하게 해줍니다. 첨단 기술과 전문 구조 장비가 결합되어 소방관들에게 편안하고 안전한 작업 환경을 제공합니다. 이스즈 구조용 소방차는 공공 안전의 수호자일 뿐만 아니라 비상 상황 대응의 강력한 조력자이기도 합니다.

구조 소방차 물탱크차 이스즈특히 이스즈 엔진을 장착한 차량은 화재, 비상 사태, 자연재해 발생 시 최전선 방어선 역할을 하는 등 모든 지역 사회에 귀중한 자산입니다. 이러한 특수 차량은 신속하고 효율적으로 대응할 수 있도록 설계 및 제작되어, 필수 자원을 신속하게 현장에 도착시켜 피해를 최소화하고 생명을 보호합니다.

뛰어난 내구성, 신뢰성, 그리고 연비로 유명한 이스즈는 자동차 업계, 특히 대형 트럭과 상용차 분야에서 신뢰받는 브랜드입니다. 이스즈 엔진은 구조 소방차와 물탱크차에 탑재되어 험난한 지형을 헤쳐나가고, 장애물을 극복하며, 현장에 즉시 도착하여 작전을 수행할 수 있는 강력한 동력과 성능을 제공합니다.

이스즈 엔진을 탑재한 구조 소방차는 다재다능하고 적응력이 뛰어납니다. 소방관들이 다양한 비상 상황에 대처할 수 있도록 물 펌프, 호스, 사다리, 심지어 열화상 카메라와 같은 첨단 소방 기술까지 다양한 도구와 장비를 갖추고 있는 경우가 많습니다. 반면, 물탱크차는 대용량의 물을 운반하고 분배하도록 특별히 설계되어, 소화를 위해 다량의 물이 필요한 화재 진압에 필수적입니다.

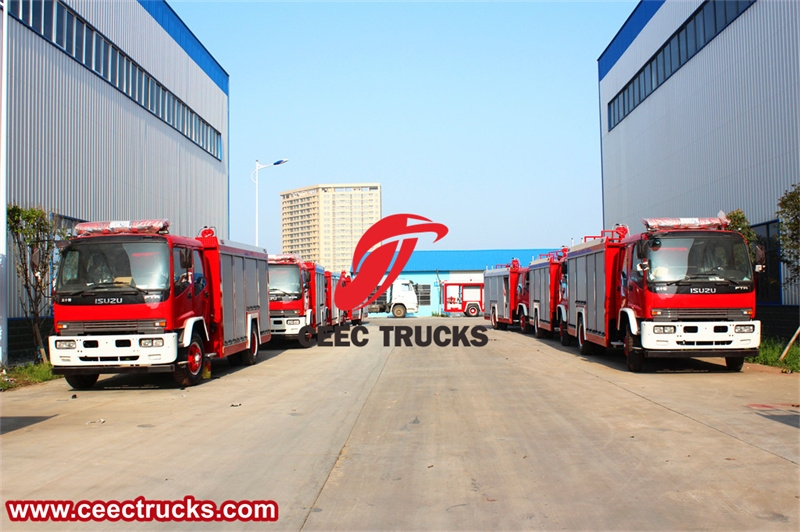

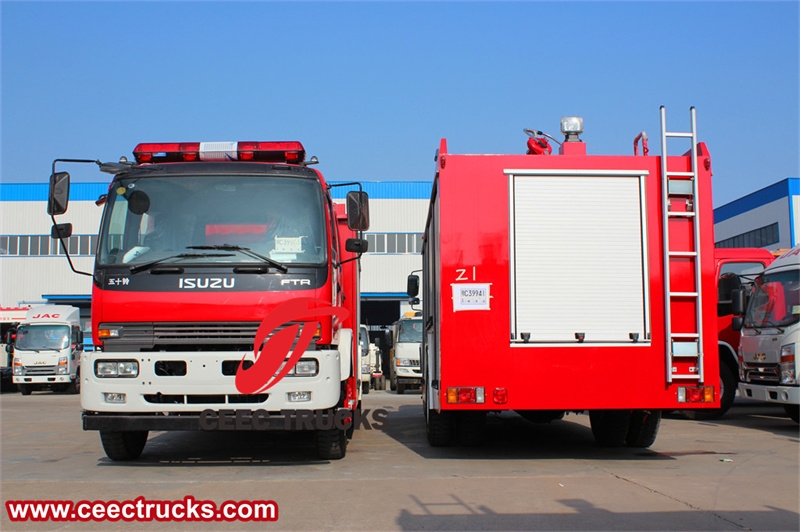

구조 소방차 물탱크차 이스즈

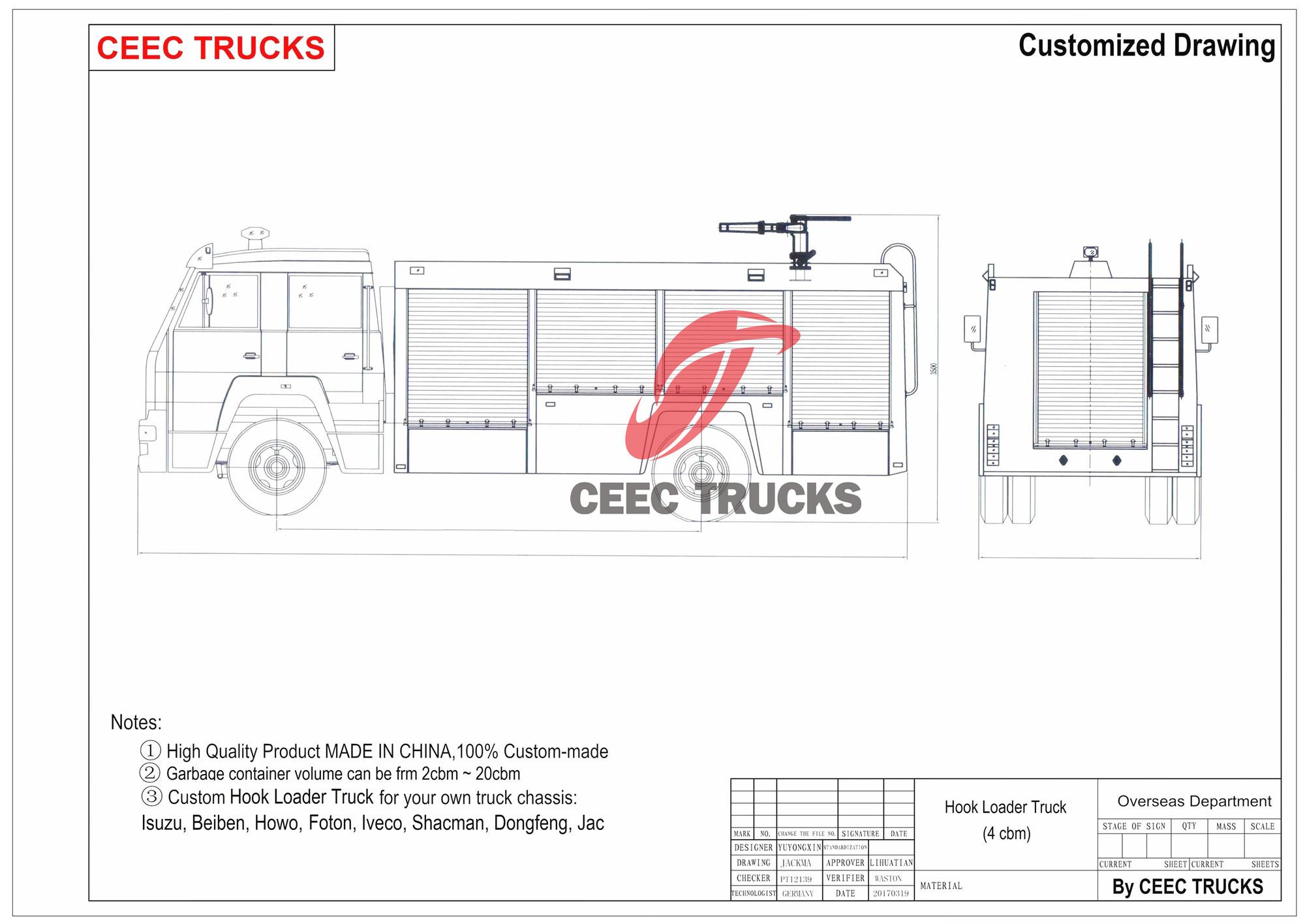

기술 도면 이스즈 FTR 물탱크차 구조 소방차

에이… 차체 및 외관

FTR 더블 캡 구조 소방차 겸 물탱크차는 4,500mm 휠베이스와 세련되고 인상적인 차체와 외관을 자랑합니다. 외관은 강렬한 빨간색으로 강렬함과 긴박감을 자아냅니다. 밝은 색상은 시선을 사로잡을 뿐만 아니라 시인성도 뛰어나 구조대원들이 혼잡한 도로와 비상 상황에서도 쉽게 이동할 수 있도록 도와줍니다. 더블 캡 디자인은 대원들에게 넉넉한 공간을 제공하여 장시간 응급 구조 작업에도 편안하고 충분한 장비를 갖추고 있도록 해줍니다. 외관은 강화 패널과 견고한 프레임으로 견고함을 자랑하며, 화재 진압 및 기타 비상 상황의 혹독한 환경을 견뎌냅니다.

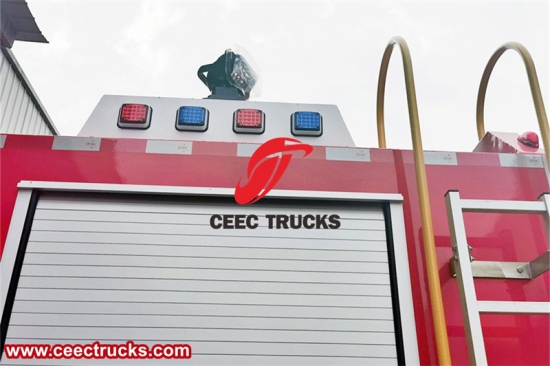

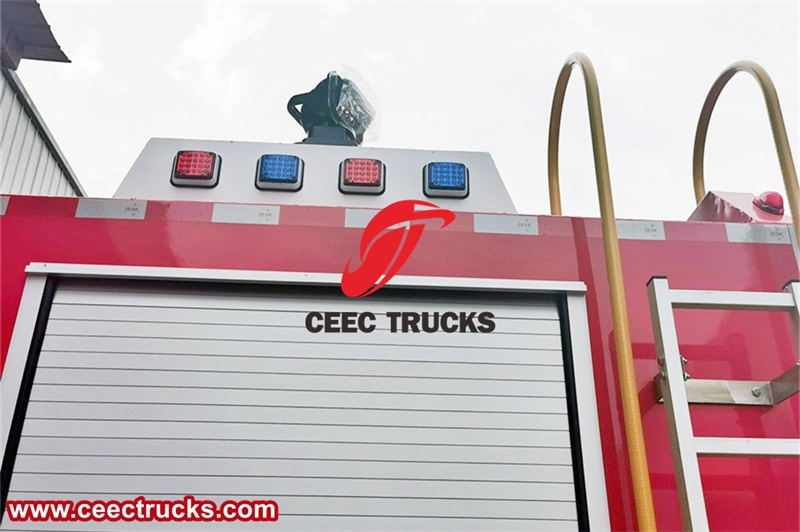

차량 전면에는 크고 웅장한 그릴이 자리 잡고 있어 엔진에 탁월한 통풍을 제공할 뿐만 아니라 트럭의 당당한 외관을 더욱 돋보이게 합니다. 헤드라이트는 어떤 상황에서도 최적의 시야를 확보하도록 전략적으로 배치되었으며, 후면에는 명확하게 표시된 비상등과 사이렌이 장착되어 다른 도로 이용자와 보행자에게 트럭의 접근을 알립니다.

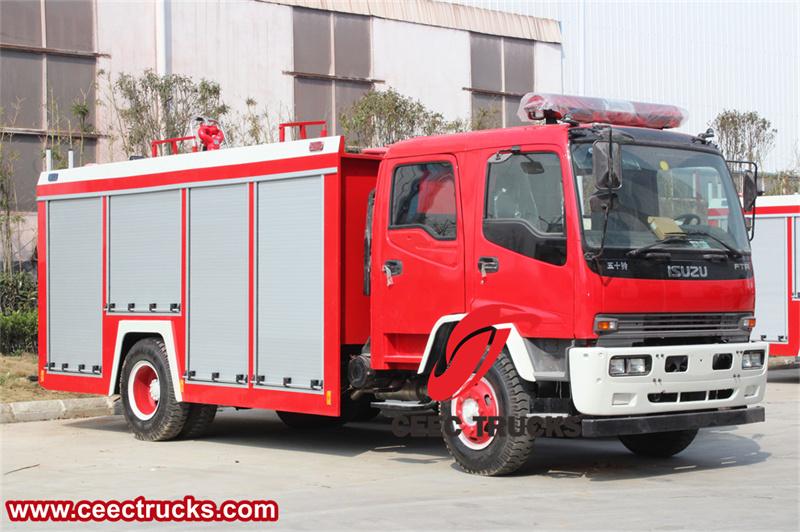

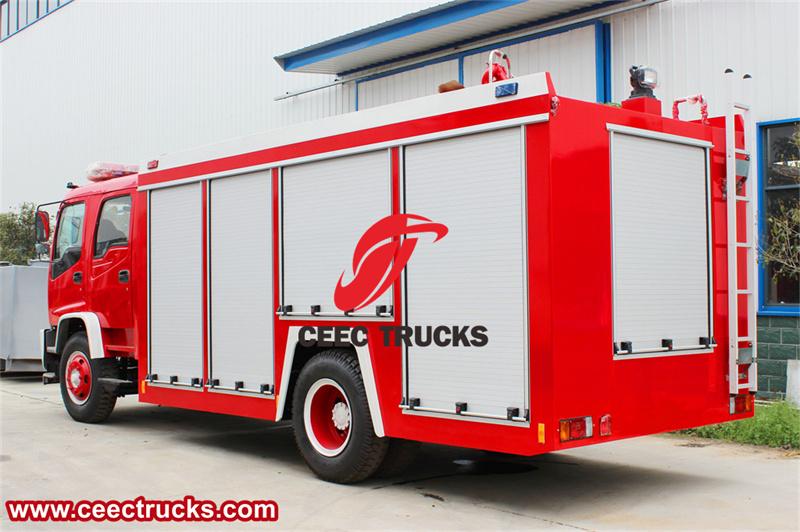

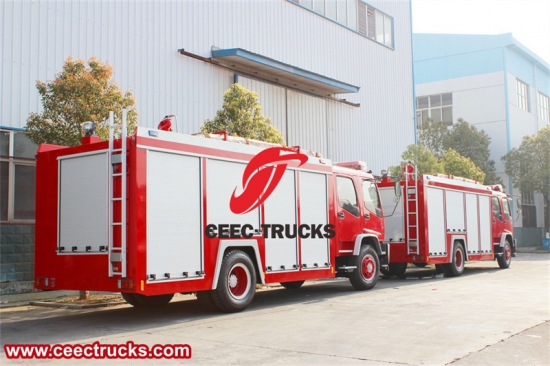

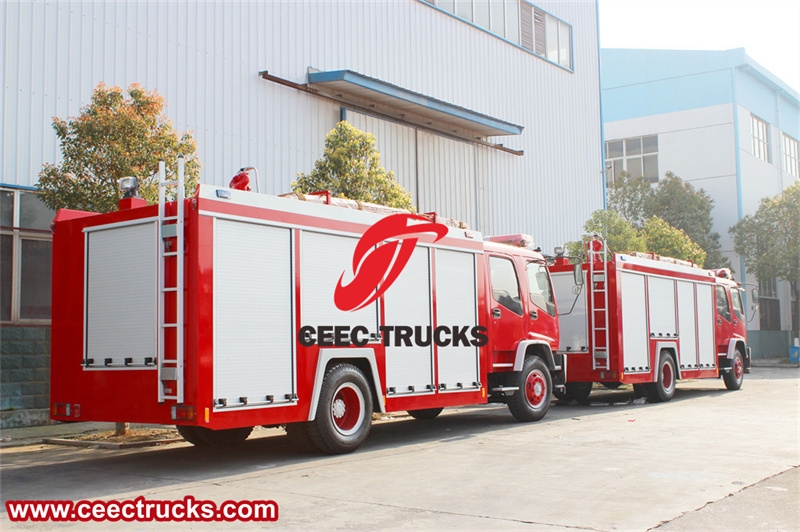

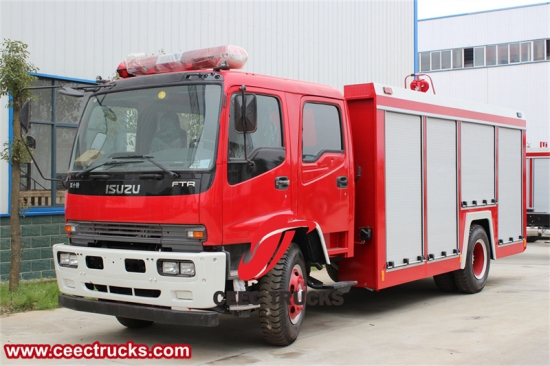

이스즈 FTR 소방차

운전석 뒤쪽에는 차량 후면을 압도하는 거대한 물탱크가 설치되어 있으며, 견고한 프레임 안에 고정되어 안정성과 내구성을 보장합니다. 넉넉한 물탱크 용량 덕분에 장시간 소방 활동이 가능하며, 특수 설계된 급유구는 빠르고 효율적인 급유를 가능하게 합니다.

공구실은 물탱크 옆에 편리하게 위치해 있으며, 성공적인 비상 대응에 필수적인 다양한 소방 장비와 공구를 보관하고 있습니다. 공구는 깔끔하게 정리되어 안전하게 보관되어 필요 시 빠르고 효율적으로 사용할 수 있습니다.

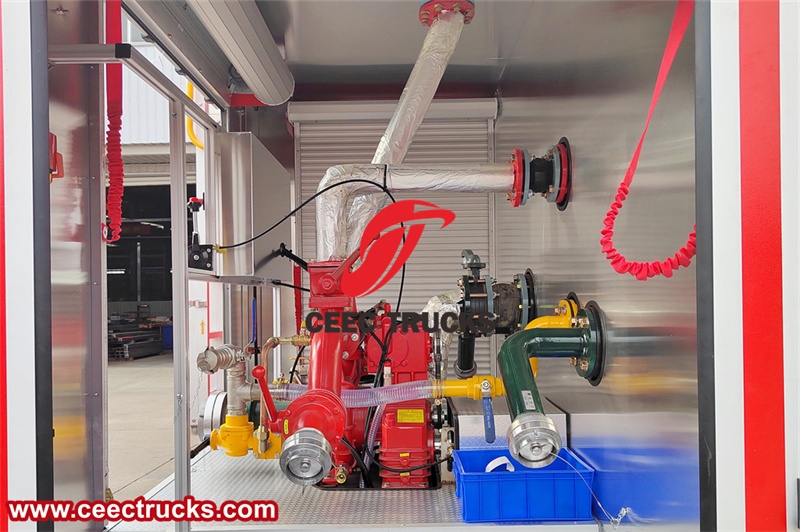

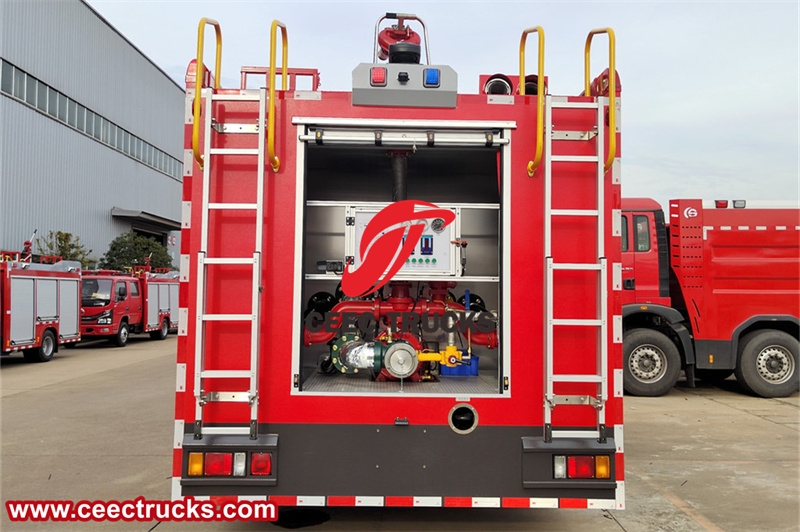

펌프실은 차량 후방에 위치하며 소방차 소방 능력의 핵심입니다. 강력한 펌프 시스템이 물탱크와 연결되어 있어 대원들이 호스와 노즐을 통해 정확하고 강력하게 물을 배출할 수 있습니다. 펌프실은 격렬한 소방 작업의 혹독한 환경을 견딜 수 있도록 설계되어, 가장 중요한 순간에 시스템의 기능과 신뢰성을 보장합니다.

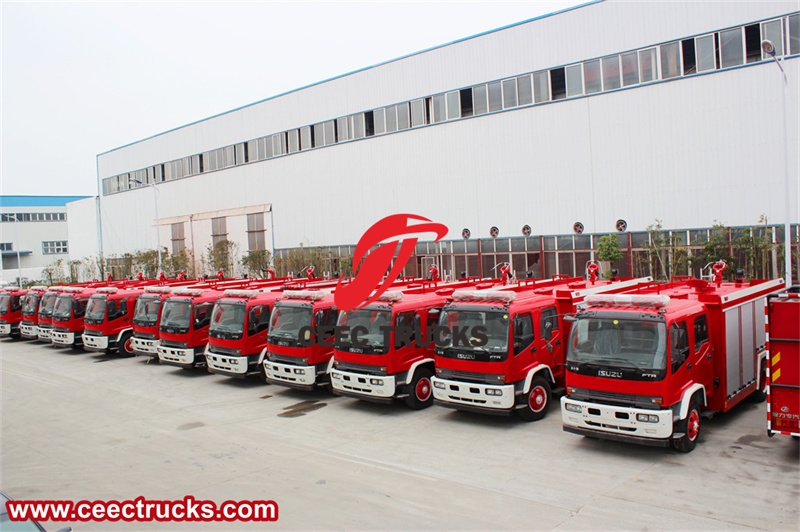

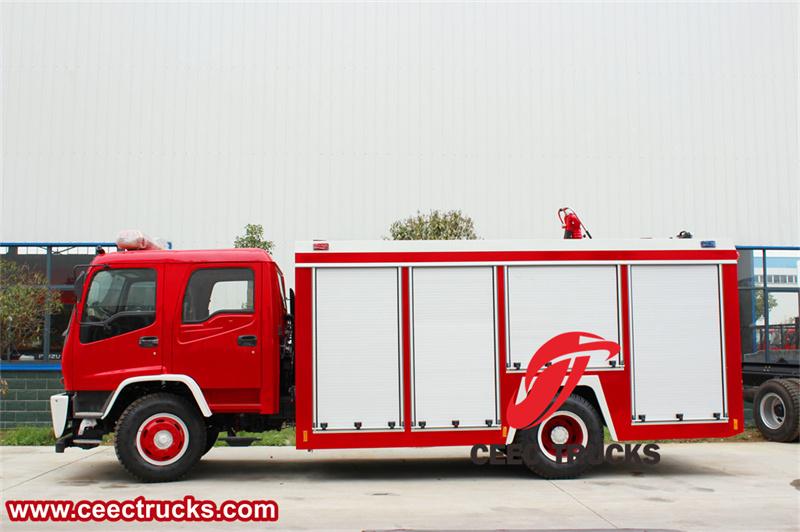

이스즈 FTR 5톤 소방 구조차

에이… 펌프 시스템

이스즈 FTR 소방차의 핵심 소방 장비인 CB10/40 소화펌프와 PS40W 소화물대포는 소방차의 강력한 소방 시스템을 구성합니다. 각 장비는 뛰어난 성능과 기능적 특성을 갖추고 있으며, 다양하고 복잡한 소방 작업에 효과적으로 대응할 수 있도록 함께 작동합니다.

에이- CB10/40 소방 펌프

이 소방차의 핵심 부품 중 하나인 CB10/40 소방 펌프는 뛰어난 성능과 신뢰성을 자랑합니다. 주요 특징은 다음과 같습니다.

·유량 및 압력: 이 펌프는 최대 40L/s(또는 144m³/h)의 유량과 특정 작업 조건에서 충분한 압력을 제공하여 물의 흐름을 장거리로 이동시키고 화재를 효과적으로 진압할 수 있도록 안정적인 물 흐름을 제공하도록 설계되었습니다.

·구조 및 디자인: CB10/40 소방 펌프는 고강도 주조 알루미늄 합금으로 제작되어 가볍고 컴팩트한 구조가 특징입니다. 임펠러는 반개방형이고, 펌프 샤프트는 측면 수직형이며, 단일 흡입 방식을 채택하여 원활한 물 흐름과 펌프 본체의 안정적인 작동을 보장합니다.

·성능 및 기능: 이 펌프는 단단 원심 펌프 그룹, 증속기(베어링 박스), 피스톤 진공 펌프, 전자기 클러치, 그리고 체크 밸브로 구성됩니다. 증속기는 1단 기어 증속기와 수순환 냉각 방식을 사용하며, 신뢰성이 높고 유지 보수가 용이합니다. 또한, 펌프 본체에는 카바이드 메카니컬 씰이 장착되어 누출을 효과적으로 방지하고 혹독한 환경에서도 장시간 안정적으로 작동할 수 있도록 합니다.

·응용 및 적응: CB10/40 소방 펌프는 모든 종류의 소형, 중형, 대형 소방차에 적합합니다. 설치 방식이 유연하며, 후방 또는 중앙 장착이 가능합니다. 뛰어난 성능으로 산불 진화, 마을 소방, 석유 회사 등 다양한 분야에서 널리 사용됩니다.

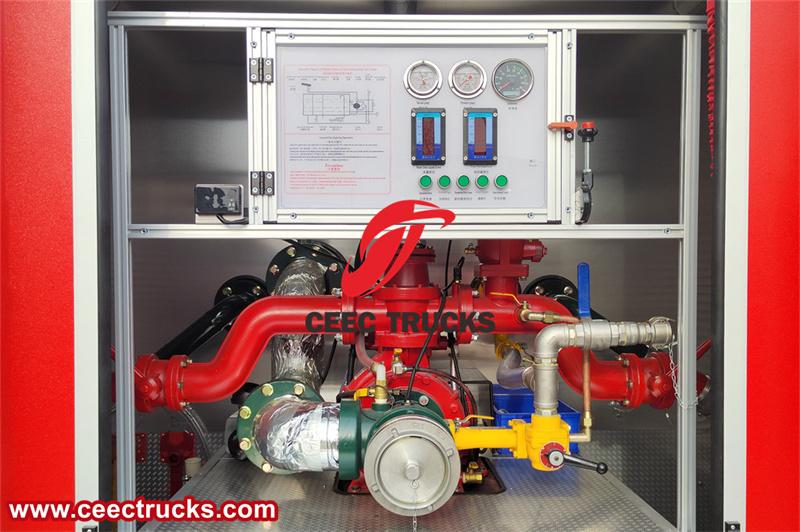

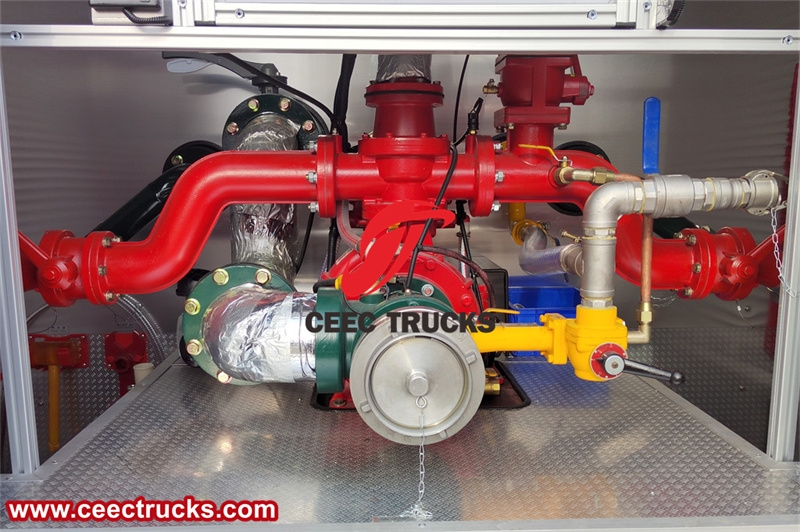

CB10/40 소방 펌프

CB10/40 소방 펌프

CB10/40 소방 펌프

에이- PS40W 소방 물대포

PS40W 소방용 물대포는 소방차의 또 다른 중요한 소방 장비로, 장거리 분사와 효율적인 소화 기능을 갖추고 있습니다. 주요 특징은 다음과 같습니다.

·흐름 및 범위: PS40W 소방 물대포는 최대 40L/s의 유량을 자랑하며, 분사 거리는 60m 이상입니다. (구체적인 분사 거리는 작동 압력 및 각도 조절에 따라 달라질 수 있습니다.) 먼 거리에서도 화재 원인을 진압하여 소방관의 안전을 효과적으로 보호합니다.

·구조 및 재료: 물대포는 스테인리스강 또는 내식성 알루미늄 합금으로 제작되었으며, 몸체는 견고하고 내구성이 뛰어나며 내식성이 우수합니다. 몸체는 합리적으로 설계되었으며, 받침대, 물 유입관, 회전 몸체, 집수관, 분사 조절 링, 손잡이, 잠금 장치로 구성됩니다. 수평 회전 및 상하 회전이 가능하며 위치 조정 기능도 갖추고 있습니다.

·기능 및 조정: PS40W 소방용 물대포는 작동 압력 범위가 넓어 실제 필요에 따라 작동 압력을 조절할 수 있습니다. 분사는 직류에서 90° 블루밍, 미스트 분사까지 무단계로 조절 가능하여 다양한 소방 상황에 대응할 수 있습니다. 또한, 동결 방지 기능이 있어 추운 환경에서도 정상적으로 사용할 수 있습니다.

·운영 및 유지관리: 물대포는 작동이 간단하고 빠르며, 스위치도 빠릅니다. 사용 중에는 물대포의 무결성과 작동 유연성을 정기적으로 점검하고, 느슨한 체결 부품은 제때 수리해야 합니다. 사용 후에는 깨끗한 물을 일정 시간 분사하여 물대포에 남아 있는 잔여물을 제거하고, 물대포의 동결 및 균열을 방지하기 위해 물을 배출해야 합니다.

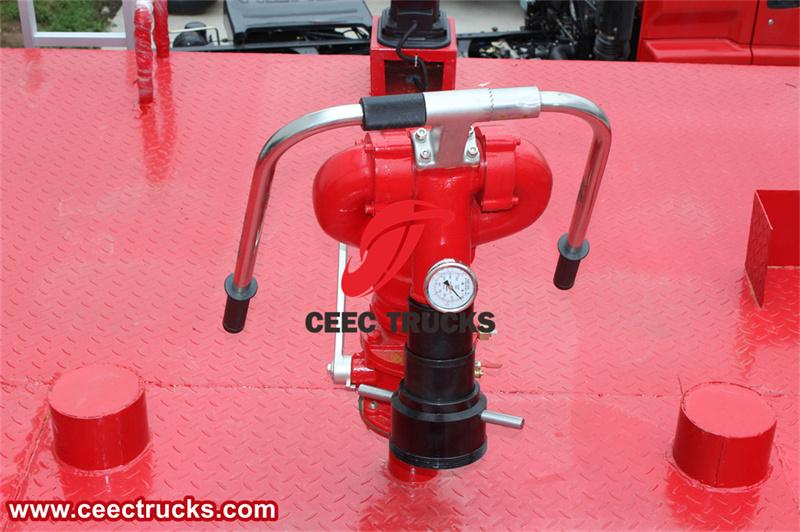

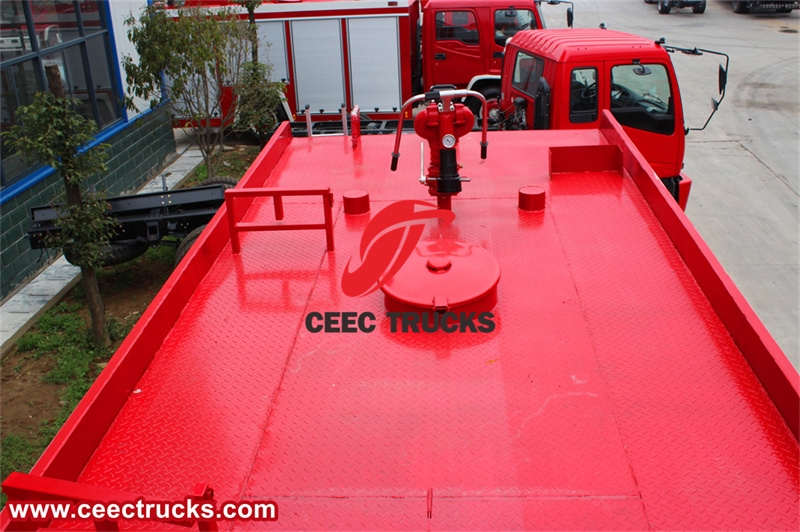

PS40W 화재 모니터

PS40W 화재 모니터

에이… 소방 장비

이스즈 구조용 소방차는 모든 장비가 완벽하게 갖춰져 있습니다. 모든 소방 장비는 차량 내부에 세심하게 배치되어 있어 언제든 사용 가능합니다. 소방관들은 이러한 장비를 올바르게 사용함으로써 신속하고 효과적으로 화재를 진압하고 인명과 재산을 보호할 수 있습니다.

1. 소화기: 차량에는 건조 분말 소화기가 장착되어 있어 초기 화재를 진압하고 화재 확산을 신속하고 효과적으로 제어할 수 있습니다.

2. 집수기: 집수기는 주로 강이나 호수와 같은 자연 수역이나 소화전과 같은 고정된 수원을 모아 소방차에 지속적으로 물을 공급하는 데 사용됩니다. 집수기는 물 유입구와 배출구가 설계되어 있으며, 펌프를 통해 물을 흡입하여 소방차로 가압합니다.

3. 물 분배기: 물 분배기는 소방차의 물 또는 포말 용액을 여러 방향으로 또는 여러 지점에서 동시에 발생하는 화재 진압에 필요한 여러 물 배출구로 분배하는 데 사용됩니다. 일반적으로 여러 개의 물 배출구 인터페이스가 있으며, 각 인터페이스의 유량은 밸브로 제어됩니다.

4. 정수 필터: 정수 필터는 물 공급원의 불순물을 걸러내어 소방 펌프와 소방 호스로 공급되는 물의 순도를 보장하고 장비의 막힘 및 손상을 방지하는 데 사용됩니다.

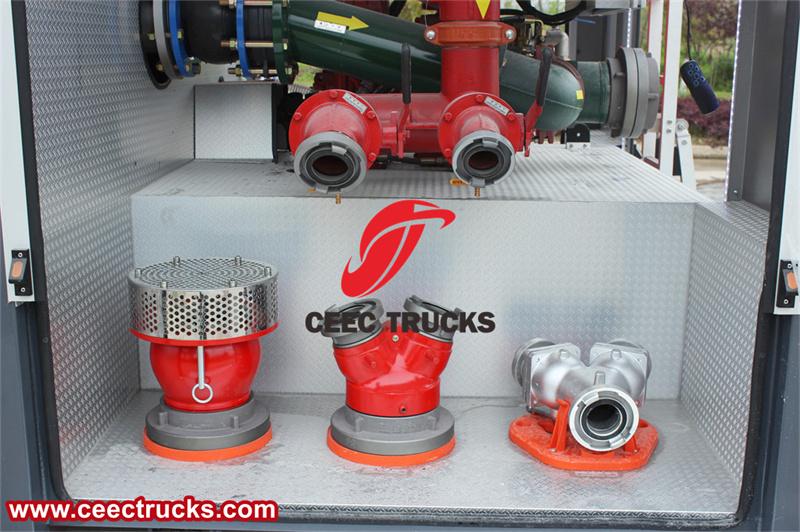

물 수집기,물 유통업체,정수 필터

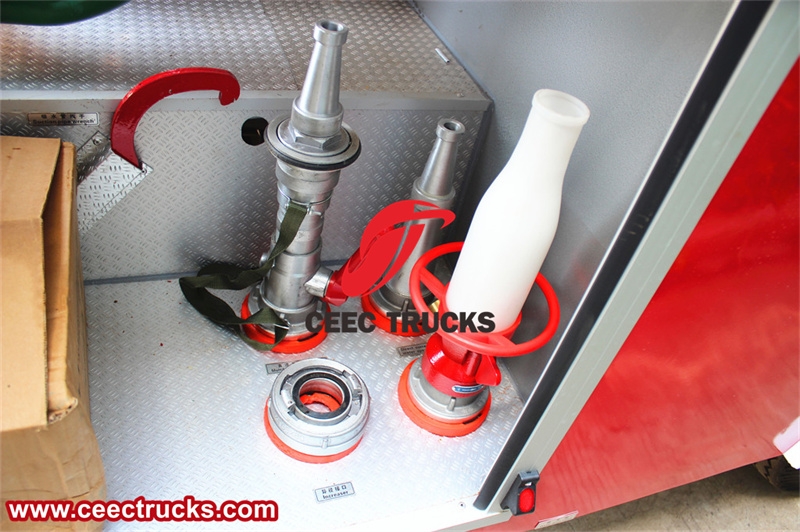

5. 물총: 소방차에는 DC 물총, DC 꽃 물총 등이 장착되어 있습니다. 물총은 소방차의 주요 소방 도구로, 물이나 물안개를 분사하여 화재를 진압하거나 화재를 진압합니다.

6. 소방 호스: 일반적으로 고무나 폴리우레탄과 같은 고강도 소재로 제작됩니다. 소방 호스는 소화 펌프와 물총을 연결하여 화재 현장에 가압수를 공급하는 데 사용됩니다.

물총

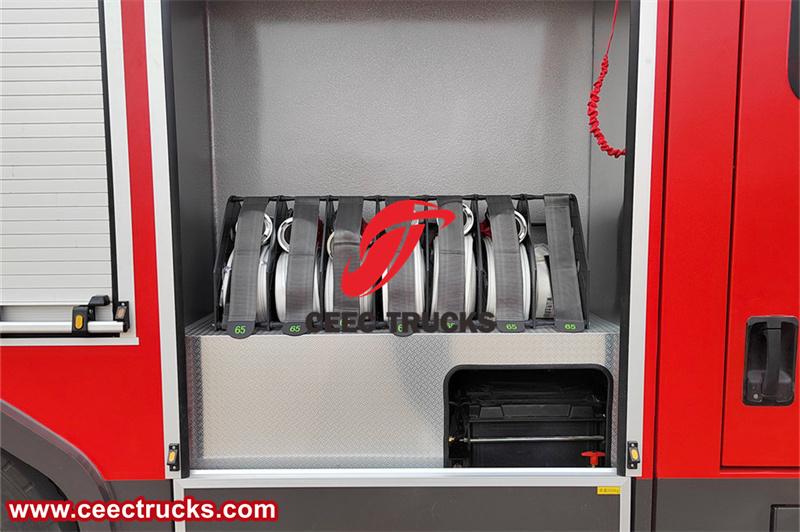

소방호스

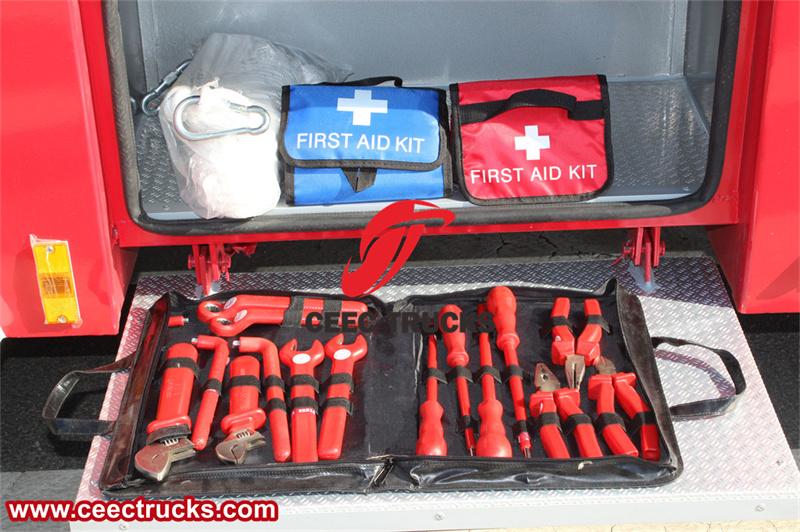

7. 소방 렌치: 소방 렌치는 주로 밸브, 인터페이스 등 소방 장비를 설치, 분해, 수리하는 데 사용됩니다. 특수 클램프와 토크 조정 장치로 설계되어 안전하고 효율적인 작동을 보장합니다.

8. 소방용 도끼, 삽, 곡괭이: 이 도구들은 주로 장애물을 깨거나, 화재 현장을 정리하거나, 구조 통로를 여는 데 사용됩니다. 재질이 단단하고 내구성이 뛰어나며, 절단 및 다지기 성능이 뛰어납니다.

9. 통신 장비: 통신 장비는 소방관 간의 의사소통을 위해 사용되어 화재 현장에서 원활한 지휘와 시기적절한 정보 전달을 보장합니다.

10. 방화복: 일반적으로 난연성, 단열성, 방수성 등의 특수 소재로 제작됩니다. 방화복은 화재 현장에서 소방관을 위한 개인 보호 장비로, 고온, 화염, 유독 가스 등으로부터 소방관을 보호합니다. 안전과 가시성을 높이기 위해 반사 스트립과 호흡기와 같은 보조 장비가 함께 제공됩니다.

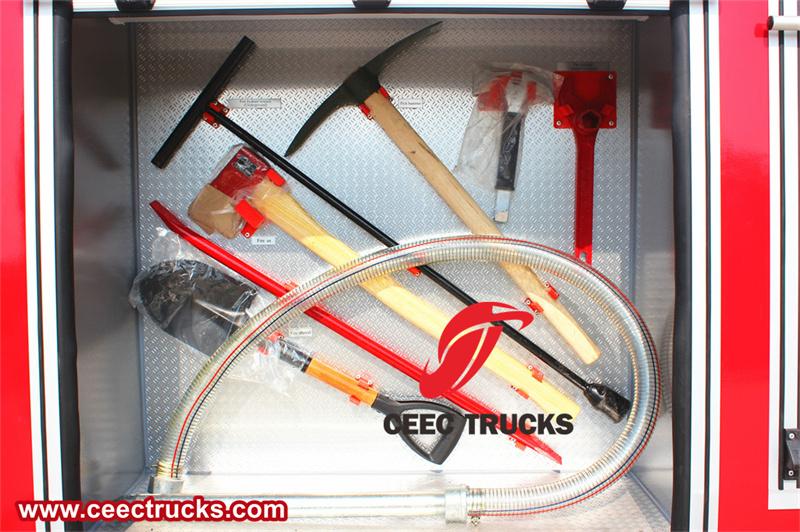

소방 도끼, 삽, 곡괭이, 소방 렌치
