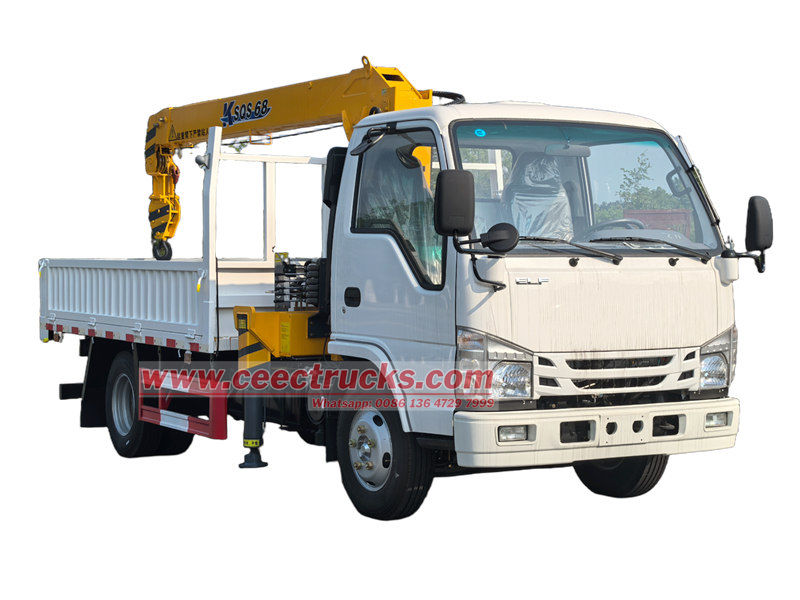

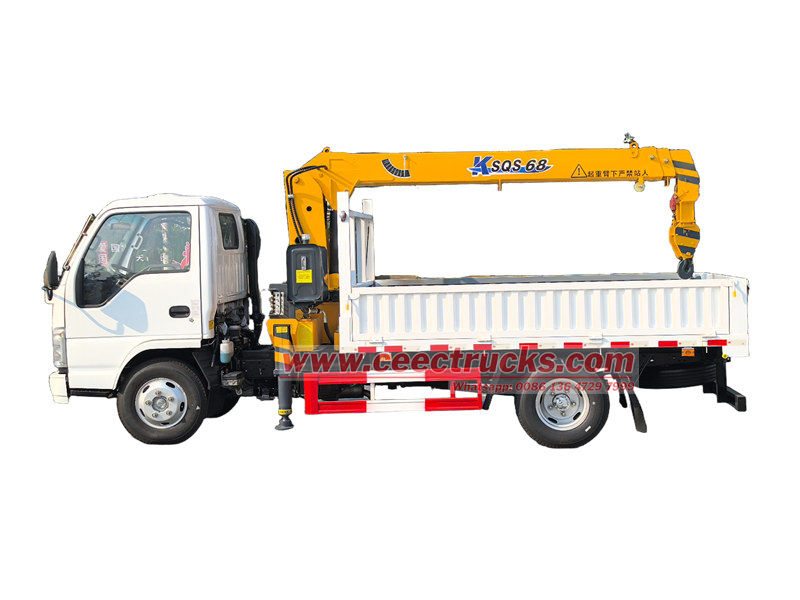

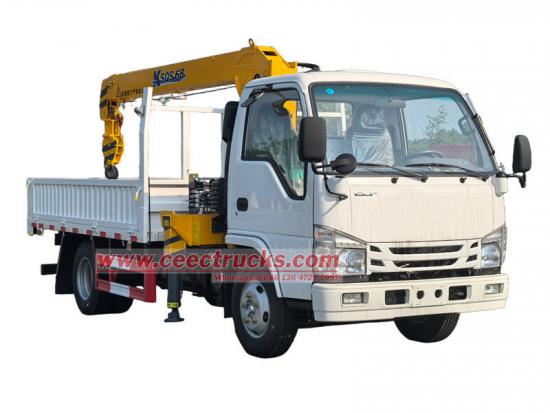

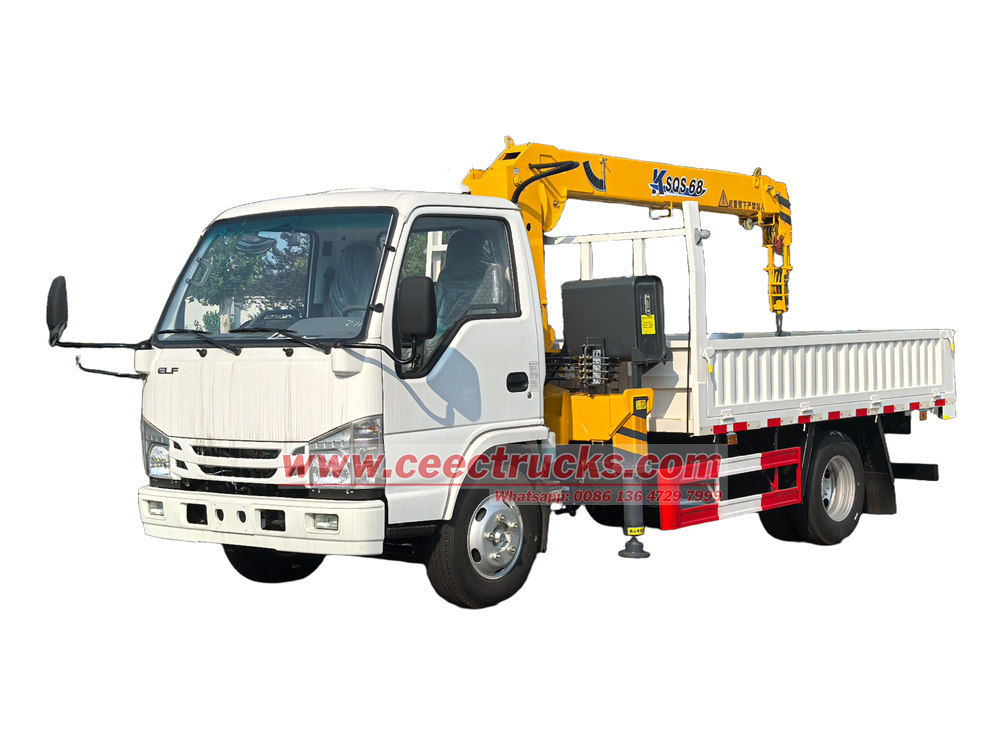

3T 크레인이 장착된 이스즈 ELF 휴대용 트럭

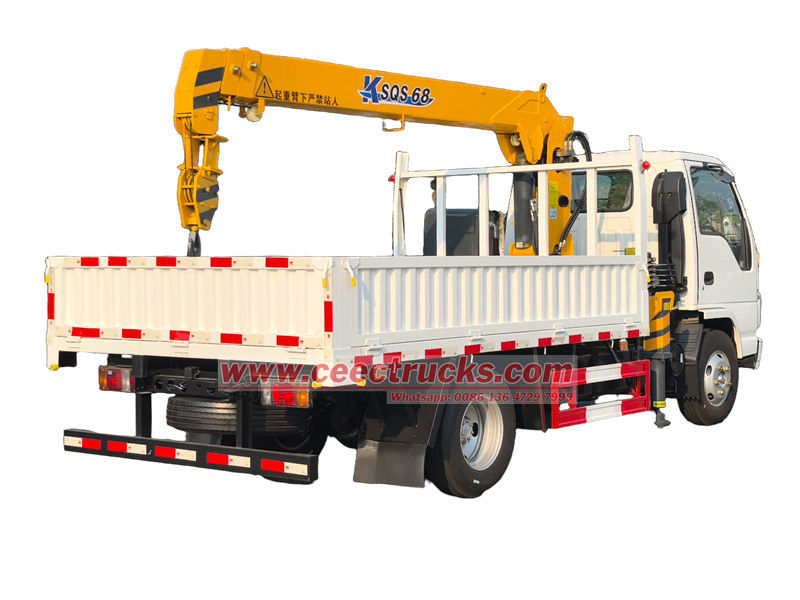

3T 크레인이 장착된 이스즈 휴대용 트럭은 이스즈 100P 섀시에 개조되어 이스즈 4KH1CN6LB 120HP 엔진을 장착하고, 강력한 MSB 5단 변속기와 부드러운 변속을 자랑하며, 차량 후면에는 SQS-68 크레인이 장착되어 있어 리프팅 용량과 도달 범위가 크고, 그 아래에는 3000x2100x450mm의 화물 상자가 있어 크레인 후크로 들어올린 무거운 물건을 쉽게 운반할 수 있습니다.

제품 기원:
China CEEC
리드 타임:
40 Days
작업 용량:
3 Ton
치수(mm):
6600 x 2200 x 2850
휠베이스(mm):
3360
엔진 출력:
120 HP
엔진 유형:
4KH1CN6LB
액슬 드라이브:
4×2, LHD
기어박스:
Isuzu MSB-5Q
비고:
Available 4x4, RHD

지금 문의

이스즈 3T 크레인이 장착된 이동식 트럭은 리프팅과 운반 기능을 통합한 장비로, 일반적으로 자동차 섀시에 설치됩니다. 유압 시스템을 통해 스트레이트 암의 텔레스코픽, 피치 및 360도 회전을 구동하여 수직 리프팅 및 수평 화물 취급을 수행합니다. 스트레이트 암은 구조가 간단하고 조작이 비교적 간편하여 건설 현장, 항만 등 개방된 공간에서의 작업에 적합합니다. 3T 크레인이 장착된 이스즈 휴대용 트럭 긴 와이어 로프를 설치하여 다양한 리프팅 요구 사항을 충족시켜 작업 반경을 확장할 수 있으며, 효율적이고 유연합니다.

3톤 크레인이 장착된 이스즈 휴대용 트럭은 다재다능하고 강력한 차량입니다. 이스즈의 견고한 차대를 기반으로 제작되어 뛰어난 기동성과 내구성을 자랑합니다. 3톤 크레인이 장착된 트럭은 무거운 짐을 정밀하게 들어 올리고 이동할 수 있는 핵심 기능입니다. 스트레이트 암 디자인으로 다양한 공간에서 유연한 작업이 가능합니다. 건설 현장, 화물 적재, 응급 구조 등 어떤 작업이든 효율적으로 처리할 수 있어 귀중한 자산이 됩니다.

이스즈 트럭 장착 크레인은 윈치 메커니즘과 고강도 와이어 로프를 사용하여 화물을 이착륙시킵니다. 이 장치는 민감한 작동 반응을 보이며 수직 이착륙을 정확하게 제어할 수 있습니다. 최대 인양 중량은 암 길이 변화에 따라 동적으로 조절되어 다양한 작업 조건에 맞춰 조정할 수 있습니다.

이스즈 트럭 장착 크레인의 선택 톤수는 2톤, 3.2톤, 4톤, 5톤, 6.3톤, 8톤, 10톤, 12톤, 16톤, 18톤, 20톤, 25톤, 30톤입니다.

크레인은 스트레이트 암 또는 폴딩 암 크레인 중에서 선택할 수 있습니다. 이스즈 트럭 장착형 크레인은 붐, 턴테이블, 프레임, 다리 및 기타 부품으로 구성됩니다.

3T 크레인이 장착된 이스즈 휴대용 트럭
전체 치수		6600x2 2 00배 285 0mm
총 차량 중량		7300kg
자중		4250kg
섀시 사양
섀시 브랜드		이스즈
드라이브 모델		4 엑스 2 ,좌측
선실		이스즈 3D 캡, 에어컨, 2인승, 전방 제어 장치, 전체 강철 용접 구조. 수동 틸팅, 기계식 서스펜션
엔진	모델	4행정 직접 분사, 수냉식, 터보차징 및 인터쿨링이 포함된 4기통 직렬 엔진
	유형	이스즈 4KH1CN6LB
	힘	88 KW/ 12 0마력
	배수량	2 . 999 엘
	연료 유형	디젤
변속 장치		이스즈 엠에스비 - 5 큐
브레이크 시스템		에어 브레이크
휠 베이스		3360 mm
타이어		70 0 R16 , 6 +1개
상부 구조 사양
화물차	차원		3000x2100x450mm
	재료		Q235 탄소강
	화물 두께		측면 3mm, 바닥 4mm
작업 시스템
	기중기	크레인 브랜드	SQS-68
		최대 리프팅 용량	32 00kg
		최대 작업 반경	7.7 중
		최대 리프팅 높이	9.5 중
		회전 각도	360°
		설치 공간	850 mm
		최대 작동 압력	20 엠파
		크레인 무게	1105 킬로그램

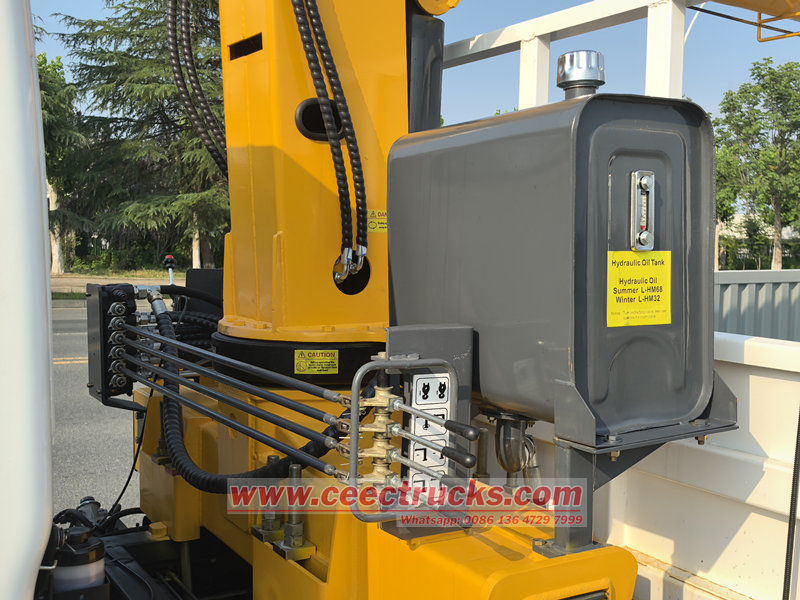

	오일 탱크 용량		30 엘

● 중국 최고의 텔레스코픽 크레인 트럭 공장
● 30년 이상의 전문 제조업체 경험
● 귀하의 요구 사항에 맞게 설계됩니다
● 적합한 트럭을 선택하는 데 도움을 줄 전문적인 영업팀
● 우리는 당신에게 좋은 애프터 서비스를 제공할 수 있습니다

3T 크레인이 장착된 이스즈 휴대용 트럭의 작동 원리

● 자동차 엔진에서 동력이 발생하고, 동력은 동력인출장치(PTO)를 통해 유압 펌프로 전달됩니다. 유압 펌프는 기계적 에너지를 유압 에너지로 변환하여 시스템에 유압 오일을 공급합니다.

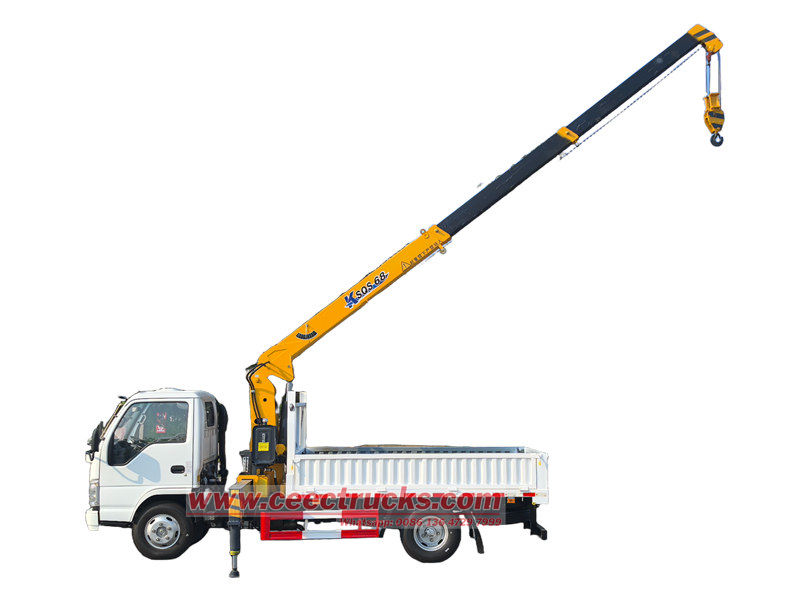

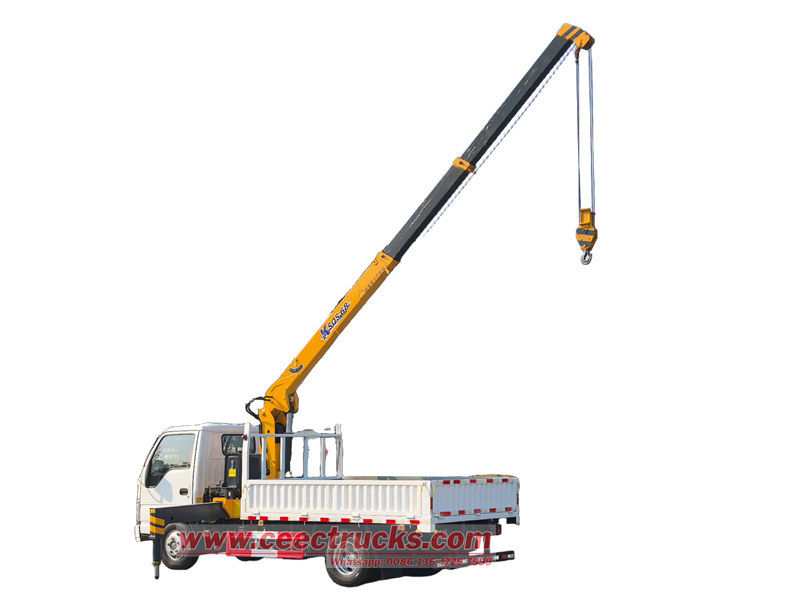

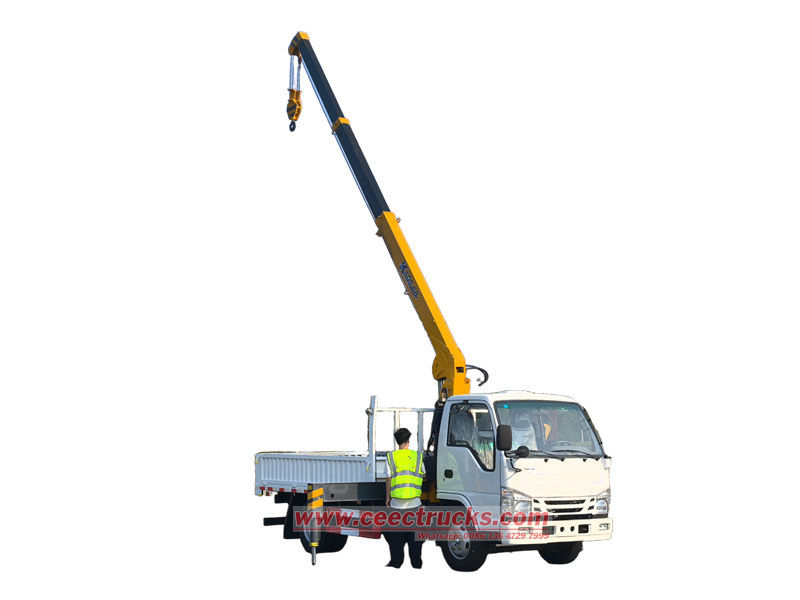

● 텔레스코픽 암은 여러 섹션으로 구성된 붐으로 구성되며, 텔레스코픽 작동은 유압 실린더에 의존합니다. 압력 오일이 로드 캐비티가 없는 실린더에 유입되면 피스톤 로드가 확장되어 암 프레임을 밀어 확장시켜 작동 반경을 확장합니다. 로드 캐비티에 유입되면 피스톤 로드가 수축하고 암 프레임도 수축합니다. 동기 밸브 또는 동기 모터는 붐의 텔레스코픽 작동과 안정성을 보장합니다.

● 리프팅 작업은 윈치 메커니즘에 의존하며, 유압 모터는 릴을 회전시킵니다. 와이어 로프가 앞으로 회전하면 후크가 물품을 들어 올리고, 와이어 로프가 풀리면 후크가 물품을 내려놓습니다.

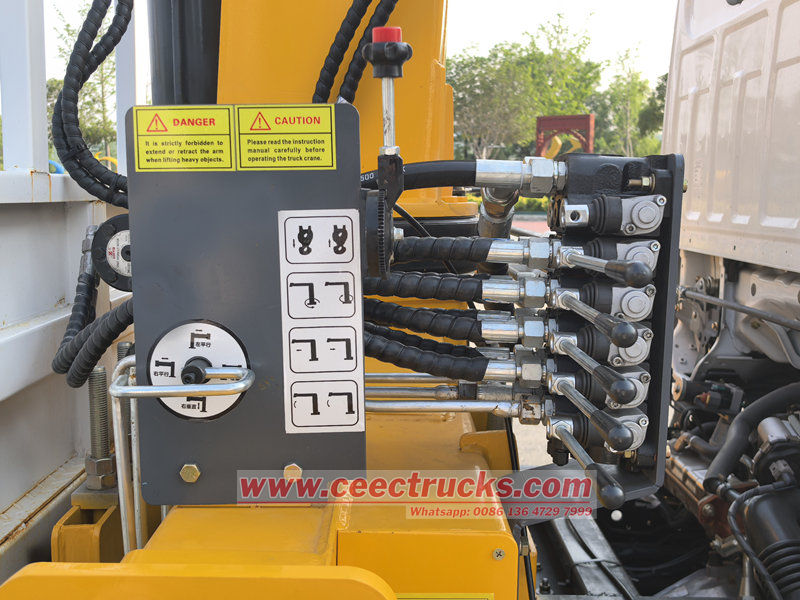

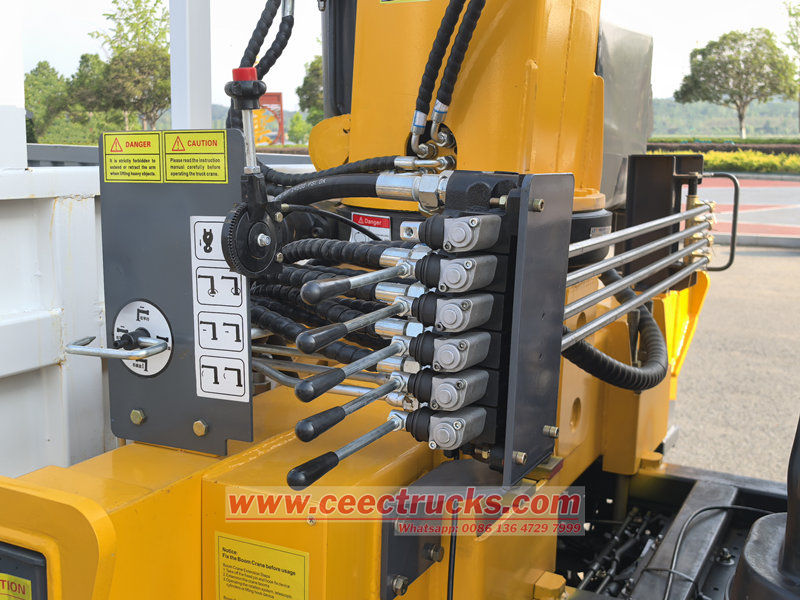

● 진폭 가변 메커니즘은 작업 반경과 리프팅 높이를 변경하는 데 사용됩니다. 유압 실린더가 붐을 구동하여 수평면과의 각도를 변경하면 오일 실린더가 확장되어 붐이 리프팅되고, 작업 반경이 감소하고 리프팅 높이가 증가합니다. 오일 실린더가 수축하면 붐이 피치를 조정하고, 작업 반경이 증가하고 리프팅 높이가 감소합니다. 작업자는 조이스틱이나 원격 제어 장치를 통해 유압 밸브를 제어하여 압력 오일 흐름과 방향을 조절하여 정확한 작동을 보장합니다.

이스즈 트럭 장착 크레인의 특징

● 신뢰할 수 있는 섀시: 이스즈 섀시는 내구성과 견고성으로 유명하며, 트럭은 다양한 지형에서 뛰어난 성능을 제공합니다.

● 3T 크레인: 크레인은 3톤의 들어올리는 용량을 가지고 있으며 다양한 들어올리는 작업에 적합합니다.

● 유압 작동: 크레인은 부드럽고 정확한 제어가 가능한 유압 시스템을 채택하여 안전하고 효율적인 작동을 보장합니다.

● 유연한 붐: 스트레이트 붐은 확장 및 축소가 가능하므로 리프팅 작업에서 다양한 범위와 유연성을 제공합니다.

● 360° 회전: 크레인은 360도 회전할 수 있어 작업자가 하중의 위치를 정확하게 찾을 수 있습니다.

● 사용자 친화적인 제어: 제어판은 사용하기 쉬운 방식으로 설계되어 작업자가 최소한의 교육만으로도 크레인을 작동할 수 있습니다.

3T 크레인을 장착한 이스즈 휴대용 트럭의 폭넓은 적용

♦ 건설: 강철 보, 콘크리트 슬래브, 장비 등 건축 자재를 들어올리고 놓는 데 사용됩니다.

♦ 물류 및 창고: 트럭과 컨테이너에서 무거운 물품을 적재하거나 하역하는 데 사용됩니다.

♦ 시정 서비스: 나무 가지치기, 간판 설치, 공공 인프라 유지 관리 등의 작업에 사용됩니다.

♦ 유용: 전력선, 통신탑 및 기타 공공 시설을 설치하고 수리하는 데 사용됩니다.

♦ 응급 서비스: 사고나 자연재해 이후 잔해물이나 차량을 들어올리는 등의 구조 작업에 사용됩니다.

★ 유로6형, 이스즈 엔진, 연비 20% 절감

★ 이스즈 MSB-5Q-시프트 기계식 변속 기어박스

★ 12개월 동안 무료로 제공되는 신속한 예비 부품

★ 공인 이스즈 리프트 붐 트럭 수출업체

★ 이스즈 리프트 붐 트럭에 대한 교육 서비스.

CEEC TRUCKS는 중국 내 텔레스코픽 크레인 트럭 수출을 선도하는 기업입니다. 10년 이상의 텔레스코픽 크레인 트럭 수출 경험을 바탕으로, 빠른 납기와 12개월 품질 보증을 보장합니다. 당사의 텔레스코픽 크레인 트럭은 동유럽, CIS 국가, 아프리카, 동남아시아, 중남미, 중동 등 80여 개국에 판매되고 있습니다.

---- 해상 운송 비용을 최대한 절감하세요.

---- 수입 서류에 대한 전문적인 안내.

---- 안전하고, 빠르고, 시기적절하게
