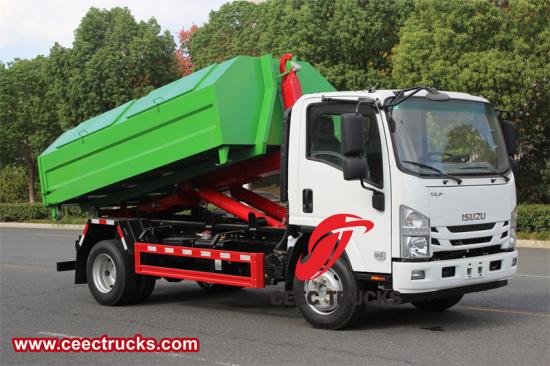

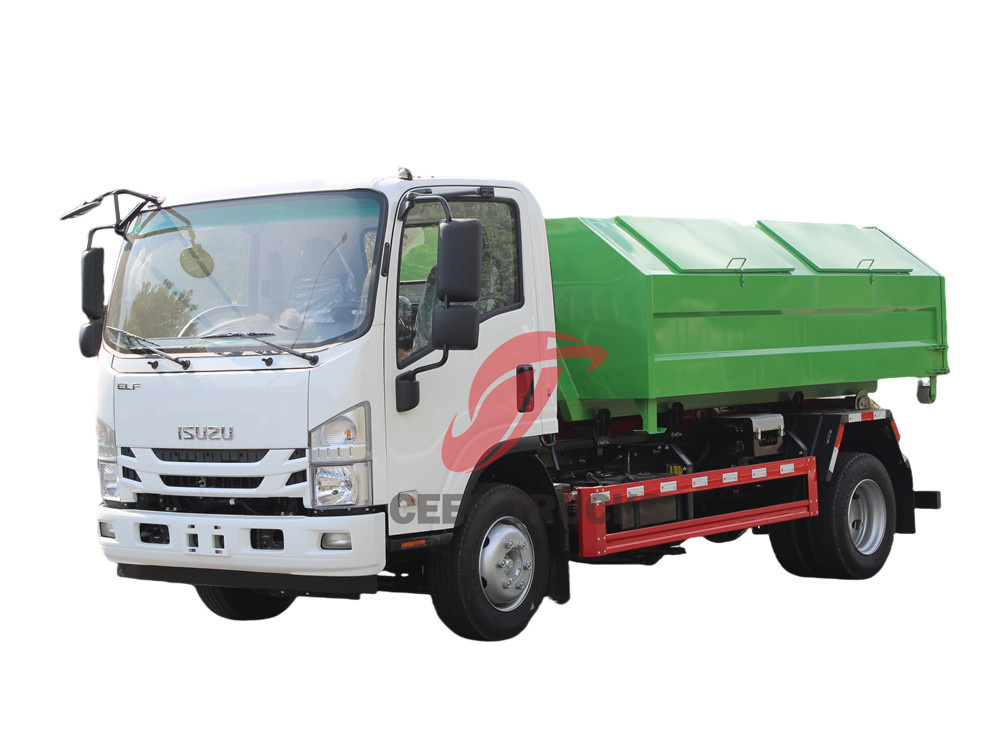

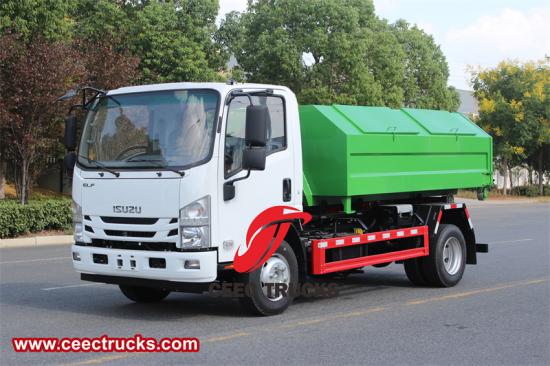

이수즈 ELF 멀티리프트 후크리프트 트럭

이스즈 ELF 멀티리프트 후크리프트 트럭 또한 ~라고도 불린다 이스즈 ELF 롤온 롤오프 트럭,이스즈 700P 후크 로더 쓰레기 트럭,이스즈 ELF 700P 6톤 후크 로더 박스 트럭,컨테이너가 있는 이스즈 후크 리프트 트럭,이스즈 NPR 롤오프 후크 리프트 쓰레기 트럭. 이스즈 ELF 멀티리프트 후크리프트 트럭 견고한 디자인, 다재다능한 기능, 그리고 첨단 엔지니어링이 조화를 이룬 트럭입니다. 이 트럭은 다양한 화물의 효율적인 적재, 운송 및 하역이 필요한 용도, 특히 후크리프트 시스템의 이점을 누릴 수 있는 용도에 적합합니다.

이스즈 700P 6톤 후크 로더 트럭은 화물 운송, 건설 현장 자재 취급, 폐기물 처리 및 기타 다양한 물류 작업에 사용할 수 있는 다재다능한 차량입니다. 트레일러 설계 덕분에 다양한 품목을 손쉽게 적재하고 하역할 수 있어 자재 취급, 운송 및 물류 문제에 혁신적인 접근 방식을 제공합니다.

명세서

응용 프로그램

이스즈 700P 6톤 후크암 쓰레기 수거차는 차량 섀시, 풀링 암용 메인 오일 실린더, 부착 프레임, 회전 프레임, 지지대(, 잠금 프레임, 잠금 실린더, 다방향 역전 밸브)로 구성됩니다. 회전 프레임의 한쪽 끝은 부착 프레임에 연결되고 다른 쪽 끝에는 가동식 풀링 암이 있으며 중앙에 잠금 시스템이 설치되어 있습니다. 가동식 암 오일 실린더의 한쪽 끝은 가동식 암에 연결되고 다른 쪽 끝은 부착 프레임에 연결됩니다. 잠금 장치는 잠금 실린더의 작동을 통해 상자가 하역될 때 부착 프레임의 상자를 회전 프레임 및 풀링 암과 전체적으로 연결할 수 있으며, 메인 오일 실린더가 확장될 때 자체 하역 각도를 형성할 수 있습니다. 회전 프레임과 부착 프레임은 잠금 실린더를 수축시켜 전체적으로 잠글 수도 있으며, 활성 풀링 암은 지하 쓰레기 상자를 부착 프레임으로 끌어오거나 부착 프레임에서 수축 또는 확장하여 지면으로 다시 내려놓는 데 사용됩니다. 메인 오일 실린더.

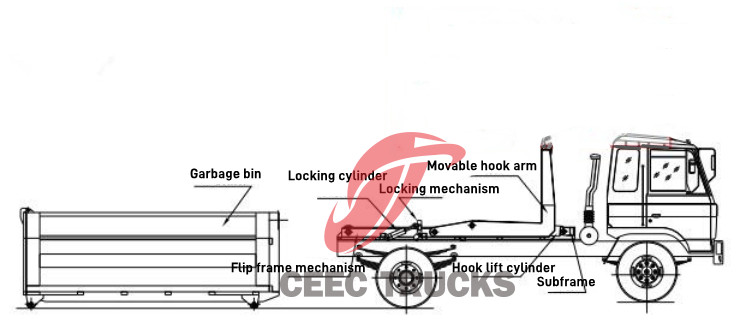

이스즈 ELF 700P 6톤 후크 리프팅 쓰레기차 구조도

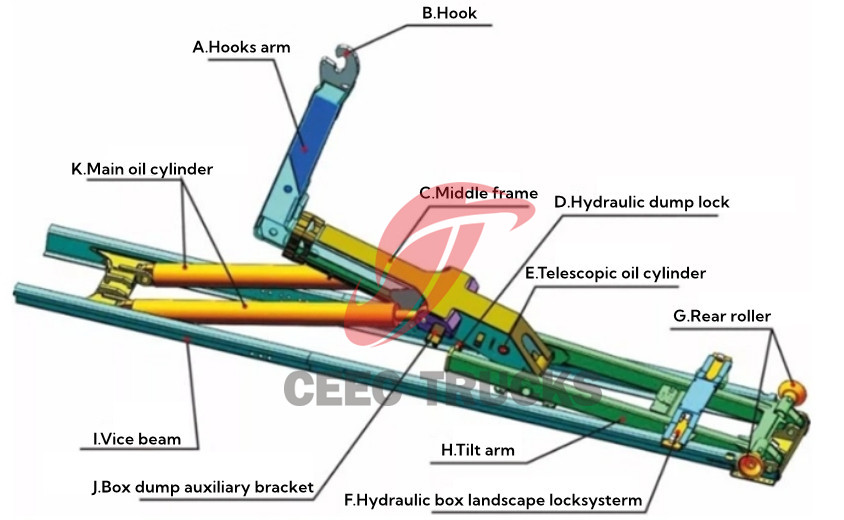

이스즈 ELF 후크 리프트 트럭 프레임 구조도

이스즈 ELF 멀티리프트 후크리프트 트럭

엔진 및 성능

이 기계의 핵심은 강력한 엔진, 즉 험난한 작업에도 정면으로 맞서도록 설계된 견고한 동력 장치에 있습니다. 뛰어난 신뢰성과 성능으로 정평이 난 이스즈의 전설적인 파워트레인은 이스즈 700P 훅온 롤오프 트럭을 힘차게 추진하여 험난한 환경에서도 정시 납품과 신속한 기동을 보장합니다. 효율성을 위해 설계된 이 파워트레인은 출력과 연비의 균형을 이루며, 지속 가능성과 탁월한 운영을 향한 이스즈의 의지를 보여줍니다.

설계

이스즈 후크온 트럭은 기능성과 아름다움을 모두 고려하여 디자인되었으며, 대담한 실루엣과 이스즈 특유의 스타일링은 강력한 파워와 성능을 발산합니다. 내구성을 고려하여 제작된 이 후크온 트럭은 무거운 하중과 험난한 지형을 견딜 수 있도록 강화된 섀시를 갖추고 있어 차량 운행에 견고한 지지력을 제공합니다. 혼잡한 도심을 주행하든, 험난한 오프로드 트레일을 달리든, 이 차량은 언제나 어떤 작업이든 완벽하게 수행할 준비가 되어 있습니다.

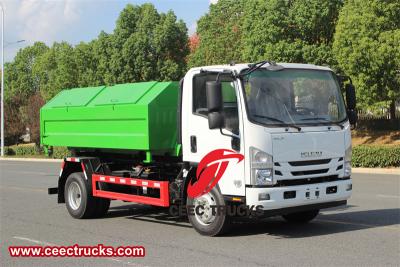

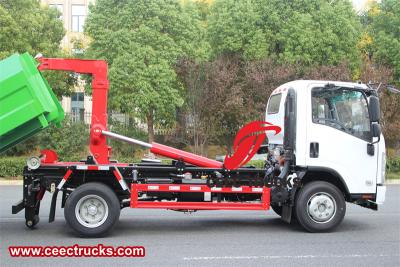

이스즈 ELF 700P 후크리프트 트럭

후크 리프트 시스템

이스즈 ELF 롤온/롤오프 트럭의 핵심은 정밀 엔지니어링과 스마트한 디자인의 완벽한 조화인 혁신적인 후크 리프트 시스템입니다. 이 시스템은 화물 컨테이너, 호퍼 또는 기타 롤온/롤오프 장비의 간편한 적재 및 하역을 가능하게 합니다. 후크 리프트 메커니즘은 트럭 후면에 장착되어 호환되는 화물 유닛과 연결 및 분리되도록 설계되었습니다.

후크 리프트 시스템은 일련의 유압 실린더와 제어 장치를 통해 작동하며, 운전자가 화물을 올리고 내리고 기울일 수 있도록 합니다. 이 과정은 고도로 자동화되어 운전자의 신체적 부담을 줄이고 적재 및 하역 작업의 효율성을 높입니다. 또한, 이 시스템은 다양한 환경에서 매일 사용하는 혹독한 환경에도 견딜 수 있도록 내구성과 신뢰성을 갖추도록 설계되었습니다.

건설 폐기물부터 농산물까지, 이스즈 700P 후크 로더 쓰레기 수거차는 다양한 산업 분야에 적합하며, 다양한 유형의 화물에 대해 안정적이고 효율적인 운송 솔루션을 제공합니다. 롤온/롤오프 기능은 자재 취급을 간소화하고, 처리 시간을 단축하며, 작업 현장의 생산성을 향상시킵니다. 유압 시스템이 통합되어 부드럽고 정밀한 작동을 보장하여 운전자가 정밀한 제어로 컨테이너를 손쉽게 올리고 내릴 수 있습니다.

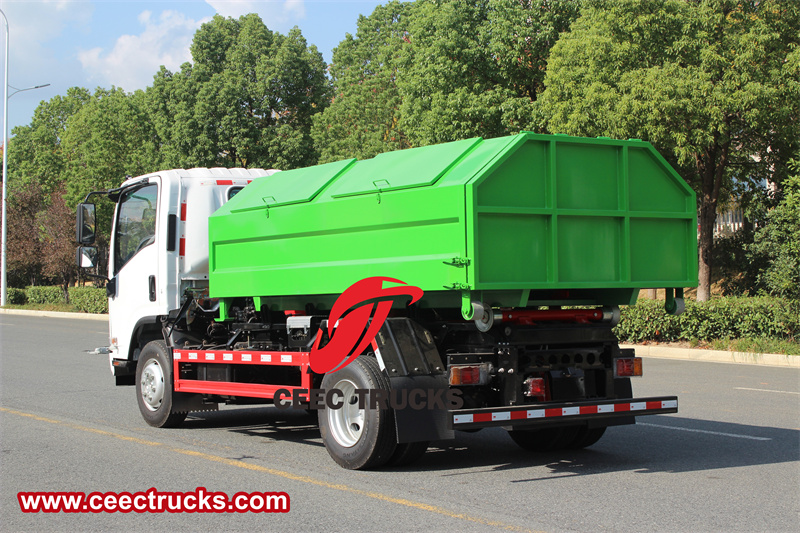

이스즈 ELF 멀티리프트 후크리프트 트럭

화물 용량 및 다용성

이스즈 ELF 700P 후크 로더 트럭은 6톤의 적재량을 자랑하며, 다양한 화물을 처리할 수 있습니다. 후크 시스템을 통해 컨테이너, 호퍼, 기타 특수 장비 등 다양한 화물 유닛을 사용할 수 있습니다. 이러한 다재다능함 덕분에 이 트럭은 폐기물 관리, 건설, 농업 운송 등 다양한 분야에 적합합니다.

트럭의 화물칸은 넓고 접근이 용이하도록 설계되어 화물을 쉽게 싣고 내릴 수 있습니다. 또한 후크 시스템을 통해 화물 유닛을 빠르고 쉽게 교체할 수 있어 트럭의 유연성과 효율성이 향상되었습니다.

안전

이스즈 700P는 안전을 최우선으로 설계되었으며, 첨단 제동 시스템, 차체 자세 제어 기술, 인체공학적 캡 디자인 등 운전자와 주변 도로 이용자의 건강을 최우선으로 고려한 다양한 기능을 갖추고 있습니다. 최첨단 안전 강화 기능과 운전자 보조 기술을 탑재한 700P는 운전자에게 자신감과 마음의 평화를 선사하며 안전하고 편안한 작업 환경을 조성합니다.

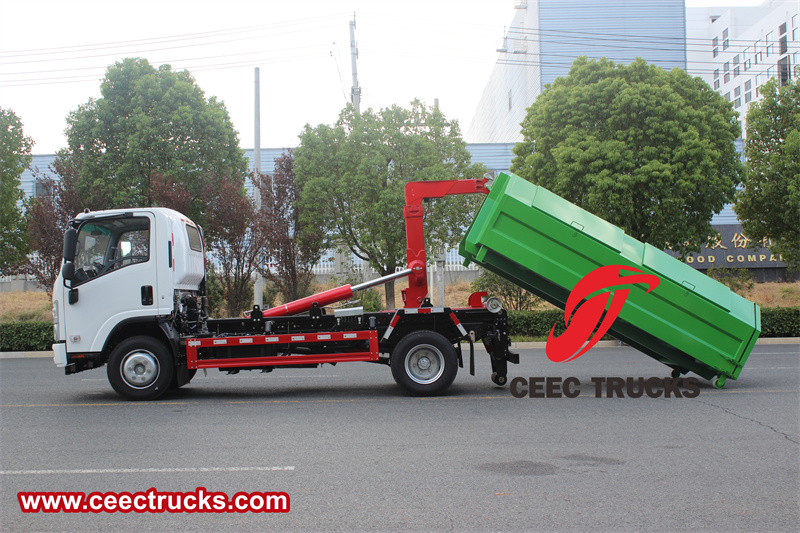

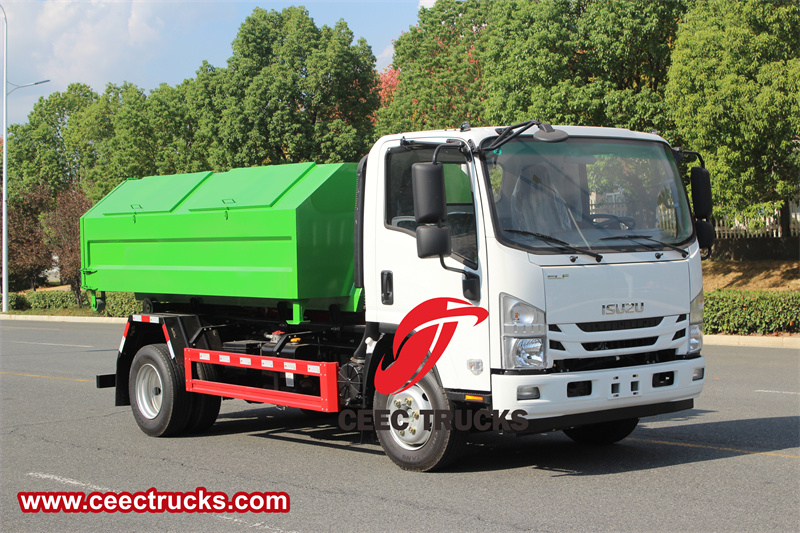

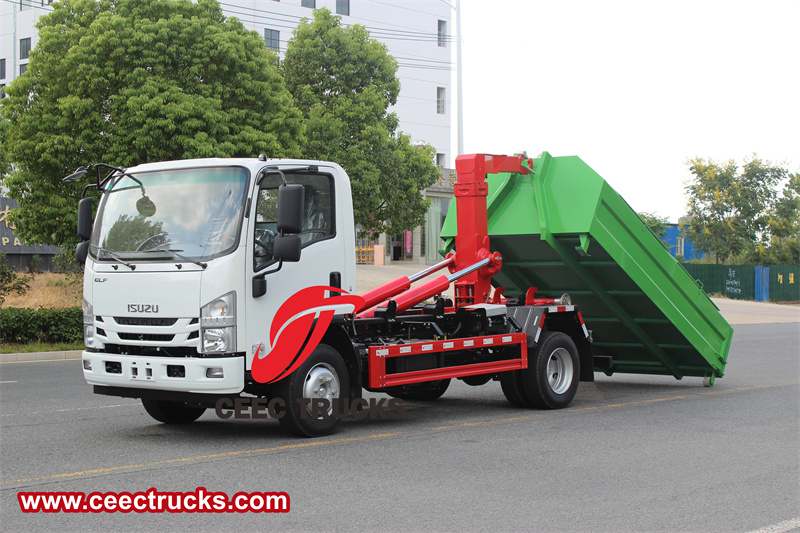

이스즈 700P 후크 로더 쓰레기 트럭

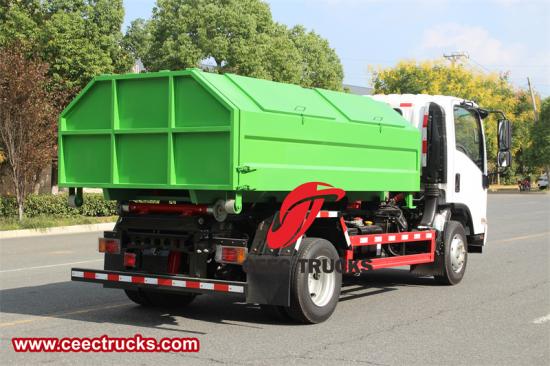

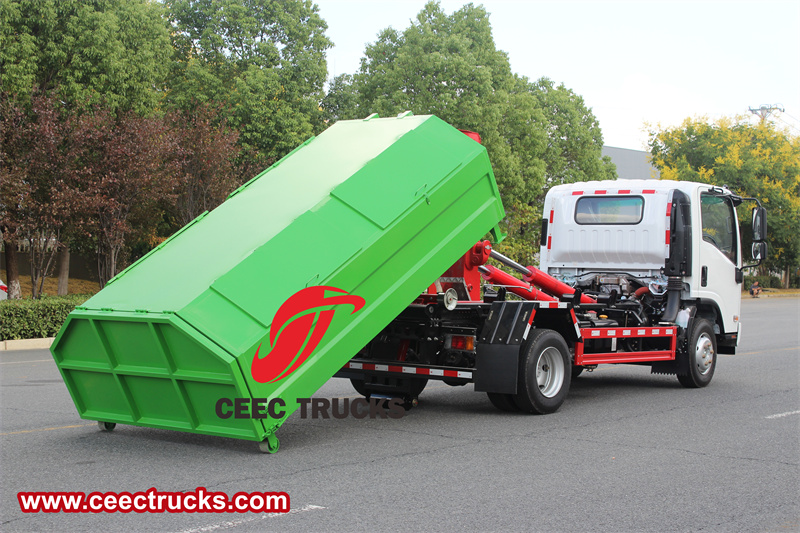

이스즈 ELF 700P 6톤 후크 로더 박스 트럭

작업 단계

후크암 쓰레기차에 쓰레기를 적재하기 전에 무부하 운전이 6표준 공기압에 도달하면 동력분사장치(운전석 내 스티어링 휠 왼쪽 아래)를 걸어 각 부품에 누출이나 이상이 없는지 확인한 후 운전 표지판에 표시된 위치에 따라 운전하십시오.

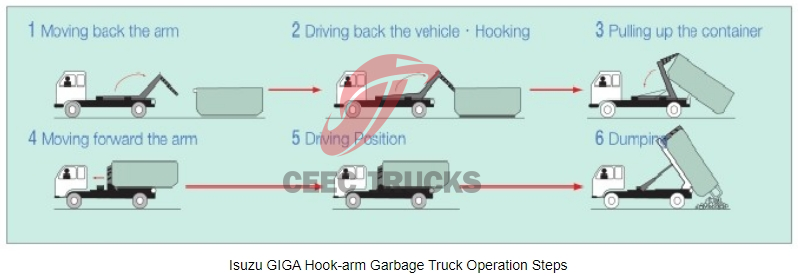

구체적인 작업 단계는 다음과 같습니다.

후크암 쓰레기차의 쓰레기통을 끌어올려라

1단계. 잠금 후크 작동 핸들을 수축 위치로 밀어 넣고, 잠금 실린더를 수축시키고, 잠금 프레임을 수축시킨 후, 부착된 프레임으로 플립 프레임을 잠급니다.

2단계. 암 작동 핸들을 확장 위치로 당기고 암 실린더를 펼친 후, 이동식 암을 플립 프레임의 전면 힌지 축을 중심으로 회전시킵니다. 암이 후크 박스 위치에 있고, 암 후크 높이가 적절히 조정되어 박스 본체 후크와 정렬됩니다.

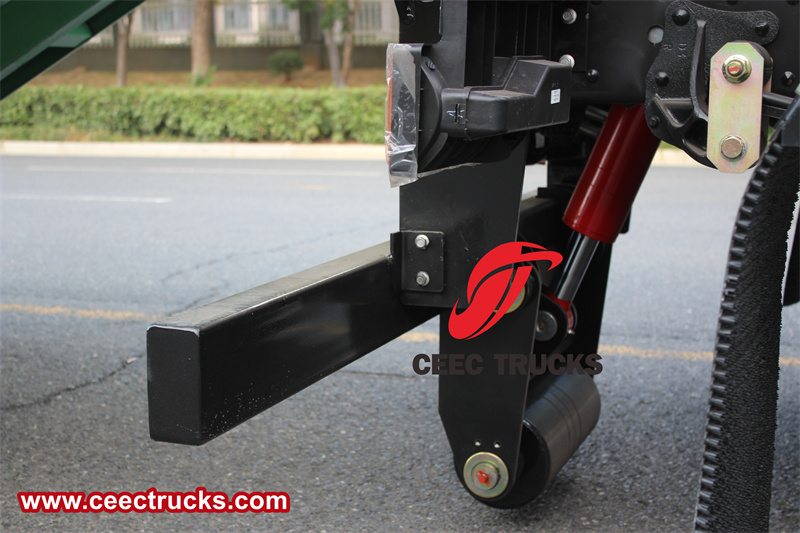

3단계. 암 후크가 박스 바디 후크에 걸리면 암 작동 핸들을 아래로 내린 위치까지 계속 밀어서 쓰레기통이 계속해서 차량에 짐을 실을 수 있도록 합니다(참고: 쓰레기통의 세로 빔이 부착된 프레임의 꼬리 부분에 있는 두 개의 뒤쪽 롤러 사이에 있는지 확인하세요).

액자

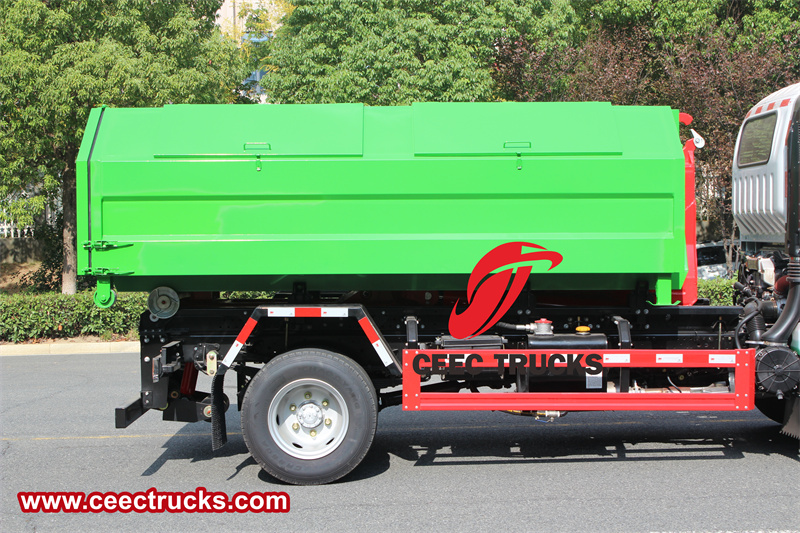

6톤 쓰레기통

4단계. 쓰레기통을 차량 프레임 위에 놓은 후, 암 작동 핸들을 놓아 중간 위치로 되돌린 다음, 잠금 후크 작동 핸들을 잠금 위치까지 위로 당겨 잠금 실린더를 확장하고, 잠금 프레임을 위로 올려 플립 프레임과 쓰레기통을 잠근 후, 핸들을 놓아 중간 위치로 되돌립니다. 쓰레기통 적재가 완료되면, 동력 인출 장치를 해제하고 차량 전체를 운반할 수 있습니다.

후크암 쓰레기 트럭으로 쓰레기 하역

5단계. 쓰레기를 내리기 전에 차량 전체의 공기압이 6표준에 도달하면 동력분사장치를 걸고, 쓰레기통 뒷문의 잠금장치를 열고, 앞쪽 2방향 밸브에서 잠금 프레임이 쓰레기통을 잠갔는지 먼저 확인합니다(잠금 후크 작동 핸들을 잠금 위치로 당깁니다).그런 다음 암 작동 핸들을 확장 위치로 당깁니다.그러면 쓰레기통을 기울이고 들어올려 쓰레기를 내릴 준비가 됩니다. 쓰레기통을 비울 때 쓰레기통 끝에 서는 것은 엄격히 금지되어 있습니다.

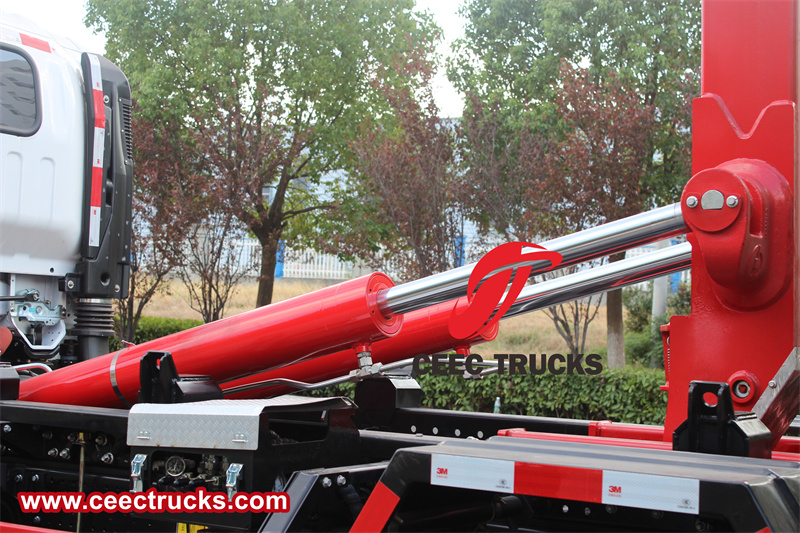

후크 리프트 실린더

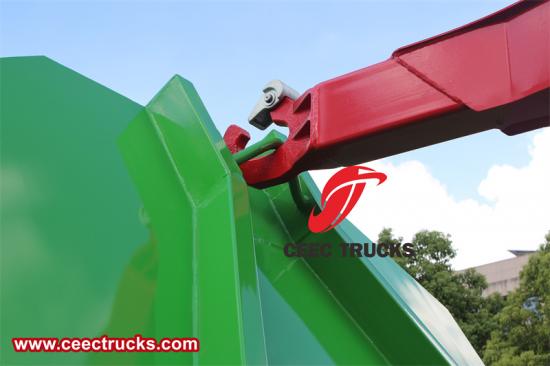

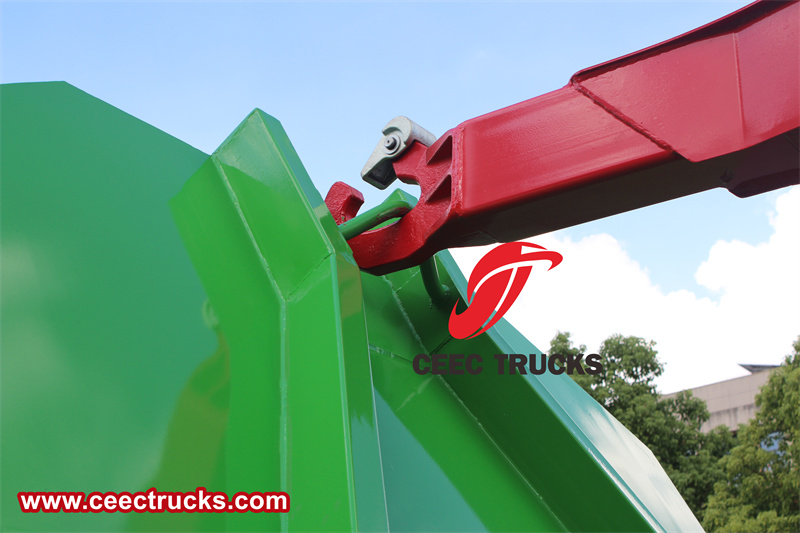

훅

6단계. 쓰레기를 내린 후, 암 조작 핸들을 아래로 밀면 쓰레기통이 부착된 프레임 위로 떨어지고, 동력 분리 장치가 해제되고 쓰레기통의 뒷문이 잠기면서 쓰레기 내리기 작업이 완료되고 차량 전체를 운반할 수 있습니다.

후크암 쓰레기차의 쓰레기통 설치 작업

7단계. 차량 전체가 6표준 공기압에 도달하면 동력분사장치를 걸고 잠금 후크 작동 핸들을 아래로 밀어 넣은 다음 잠금 실린더를 수축하고 잠금 프레임을 아래로 돌린 다음 쓰레기통에서 플립 프레임의 잠금 및 고정을 해제하고 부착된 프레임으로 잠그고 핸들을 놓아 중간 위치로 되돌립니다.

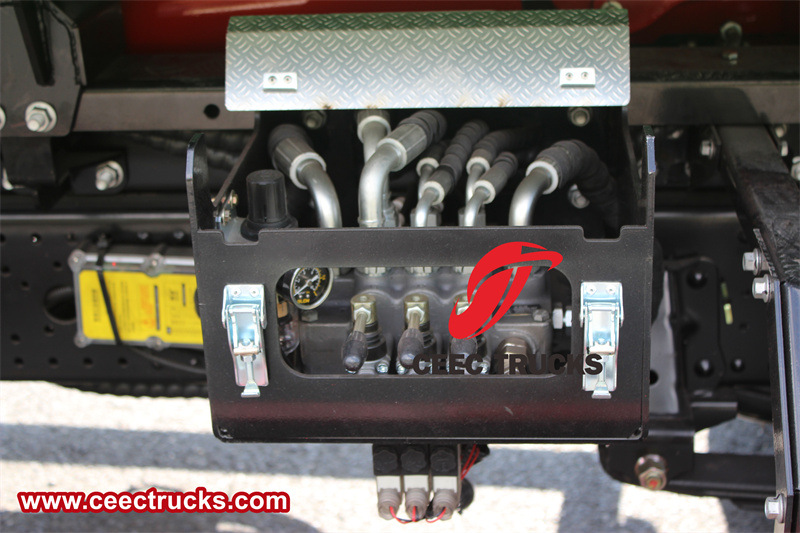

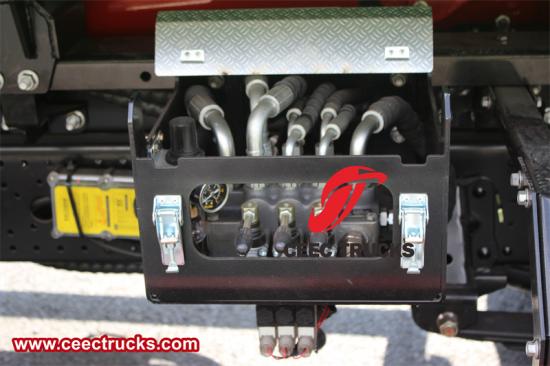

조종간

8단계. 팔 작동 핸들을 확장된 위치로 당기면 팔 실린더가 확장되고 가동 팔이 플립 프레임의 앞쪽 힌지 샤프트를 중심으로 회전하며 쓰레기통은 가동 팔과 함께 뒤집히고 아래로 기울어집니다. 쓰레기통을 설치할 때 차량 뒤쪽에 서는 것은 절대 금지되어 있습니다.

9단계. 쓰레기통을 놓은 후, 가동 암 후크와 쓰레기통의 구부러진 후크의 위치를 조정하여 분리한 다음, 암 작동 핸들을 아래로 내려놓고 암 실린더를 수축시킨 다음, 가동 암을 플립 프레임의 앞쪽 힌지 축을 중심으로 회전시키고, 가동 암을 부착된 프레임에 다시 놓고, 동력 분리 장치를 해제하면 쓰레기통이 제자리에 놓이고 차량을 운반할 수 있습니다.
