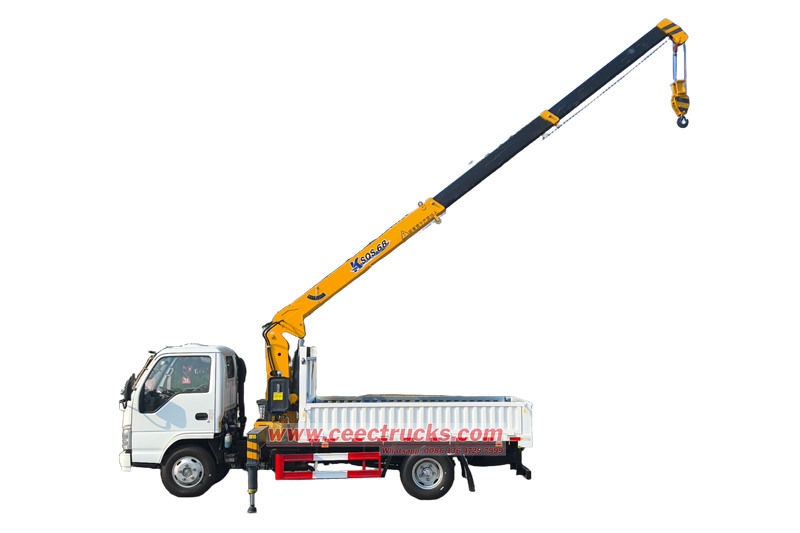

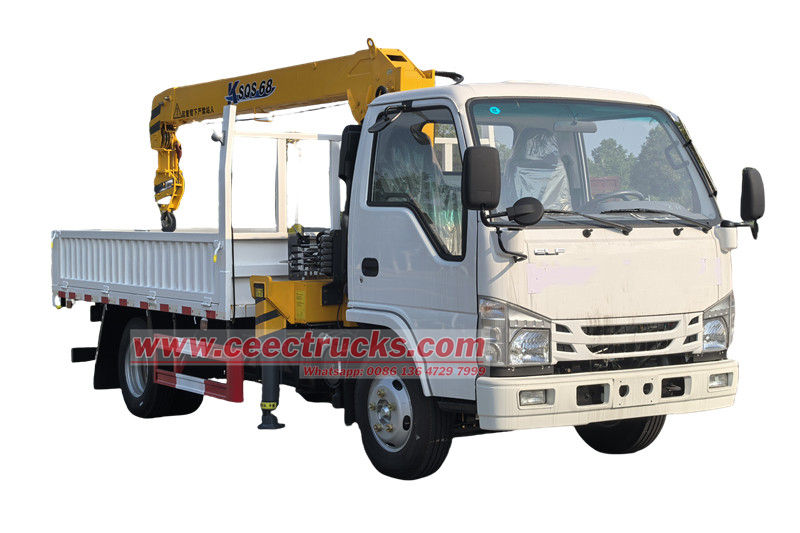

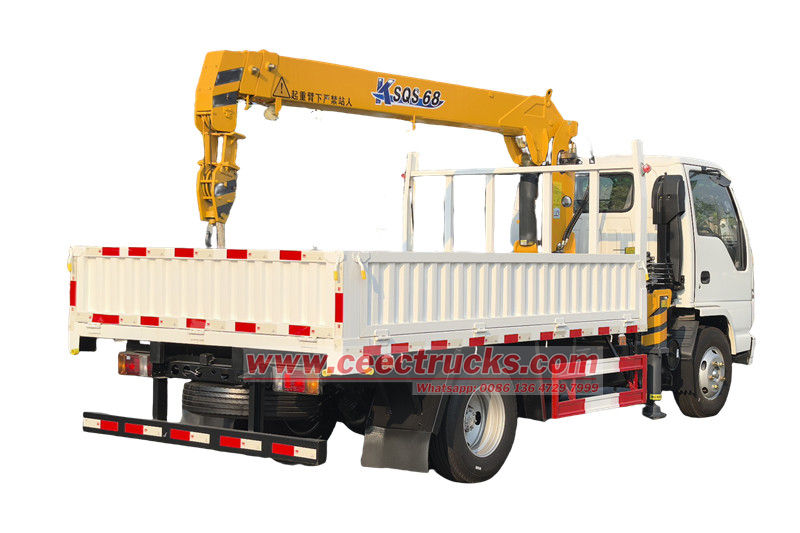

이스즈 ELF 3.2톤 트럭 로더 크레인은 효율적이고 유연한 리프팅 장비로, 차량에 장착되며 접이식 스트레이트 암 구조를 갖추고 있습니다. 이 크레인의 스트레이트 암 디자인은 다양한 각도에서 작동할 수 있도록 하며, 긴 작동 반경과 높은 리프팅 높이를 제공합니다. 제어 시스템을 통해 정밀한 리프팅 및 취급이 용이합니다. 이스즈 ELF 트럭 로더 크레인 물류, 건설, 구조 및 기타 시나리오에서 널리 사용되어 작업 효율성과 운영 안전성을 크게 향상시킵니다.
이스즈 ELF 3.2톤 트럭 로더 크레인은 3.2톤 크레인 리프트, 텔레스코픽 크레인 트럭, 서비스 붐 트럭, 텔레스코픽 붐 트럭 장착 크레인 등을 갖춘 이스즈 ELF 트럭이라고도 합니다. 이 차량은 이스즈 100P 섀시를 기반으로 개조되었으며, 이스즈 4KH1CN6LB 120HP 엔진을 장착하여 강력한 성능을 발휘하고, MSB 5단 변속기와 부드러운 변속, 차량 후면에 SQS-68 크레인을 장착하여 리프팅 용량과 도달 범위가 크고, 그 아래에는 3000x2100x450mm의 화물 상자가 있어 크레인 후크로 들어올린 무거운 물건을 쉽게 운반할 수 있습니다.
이스즈 ELF 3.2톤 트럭 로더 크레인은 2톤, 3.2톤, 4톤 등 최대 30톤까지 다양한 용량 옵션을 제공합니다. 고객은 스트레이트 암 크레인과 폴딩 암 크레인 중에서 자유롭게 선택할 수 있습니다.
이 이스즈 붐 크레인 트럭은 붐, 턴테이블, 프레임, 다리 등 여러 핵심 부품으로 구성됩니다. 온보드 크레인은 러핑, 텔레스코핑, 회전, 윈치 등의 기계적 동작을 수행하며, 이러한 동작의 조화로운 조합을 통해 리프팅 작업을 수행합니다.
|
이스즈 ELF 3.2톤 트럭 로더 크레인 |
|||
|
전체 치수 |
6600x2 2 00배 285 0mm |
||
|
총 차량 중량 |
7300kg |
||
|
자중 |
4250kg |
||
|
섀시 사양 |
|||
|
섀시 브랜드 |
이스즈 |
||
|
드라이브 모델 |
4 엑스 2 ,좌측 |
||
|
선실 |
이스즈 3D 캡, 에어컨, 2인승, 전방 제어 장치, 전체 강철 용접 구조. 수동 틸팅, 기계식 서스펜션 |
||
|
엔진 |
모델 |
4행정 직접 분사, 수냉식, 터보차징 및 인터쿨링이 포함된 4기통 직렬 엔진 |
|
|
유형 |
이스즈 4KH1CN6LB |
||
|
힘 |
88 KW/ 12 0마력 |
||
|
배수량 |
2 . 999 엘 |
||
|
연료 유형 |
디젤 |
||
|
변속 장치 |
이스즈 MSB - 5 큐 |
||
|
브레이크 시스템 |
에어 브레이크 |
||
|
휠 베이스 |
3360 mm |
||
|
타이어 |
70 0 R16 , 6 +1개 |
||
|
상부 구조 사양 |
|||
|
화물차 |
차원 |
3000x2100x450mm |
|
|
재료 |
Q235 탄소강 |
||
|
화물 두께 |
측면 3mm, 바닥 4mm |
||
|
작업 시스템 |
|||
|
기중기 |
크레인 브랜드 |
SQS-68 |
|
|
최대 리프팅 용량 |
32 00kg |
||
|
최대 작업 반경 |
7.7 중 |
||
|
최대 리프팅 높이 |
9.5 중 |
||
|
회전 각도 |
360° |
||
|
설치 공간 |
850 mm |
||
|
최대 작동 압력 |
20 엠파 |
||
|
크레인 무게 |
1105 킬로그램 |
||
|

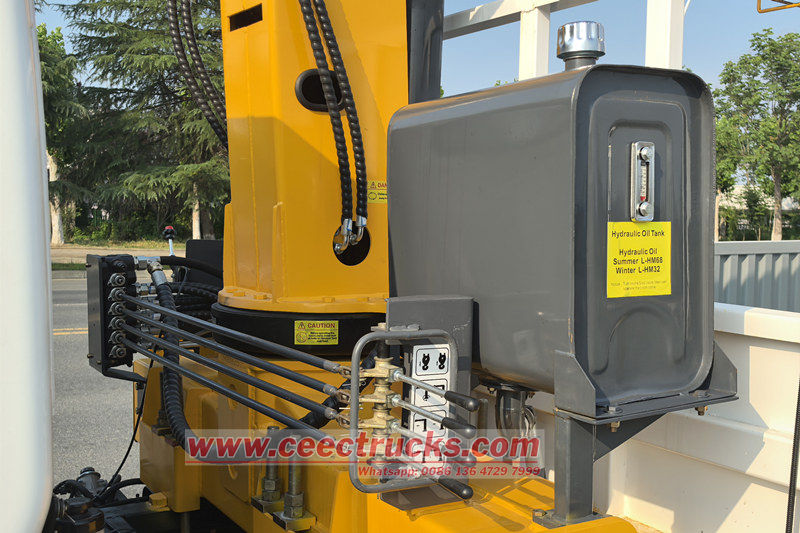

오일 탱크 용량 |
30 엘 |
||
이스즈 ELF 3.2톤 트럭 로더 크레인의 작동 원리
● 이스즈 ELF 3.2톤 트럭 로더 크레인은 차량 엔진을 동력원으로 사용하고 동력분사장치를 통해 유압 펌프에 동력을 전달합니다.

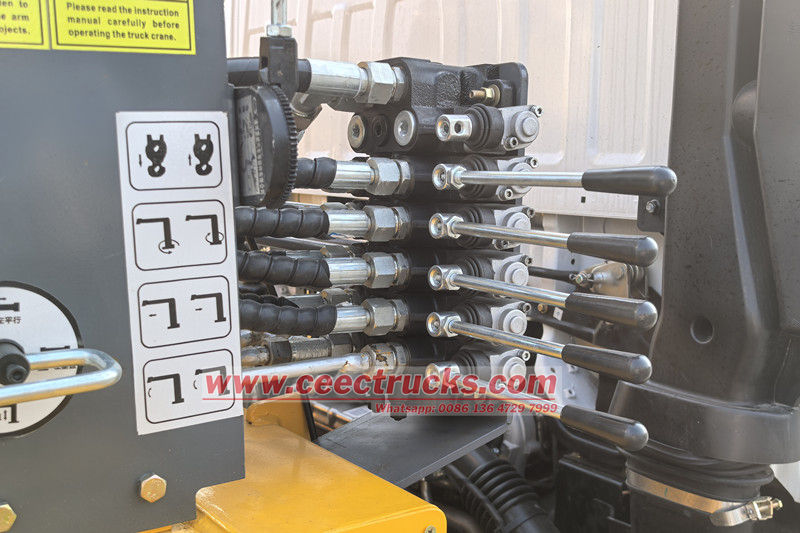

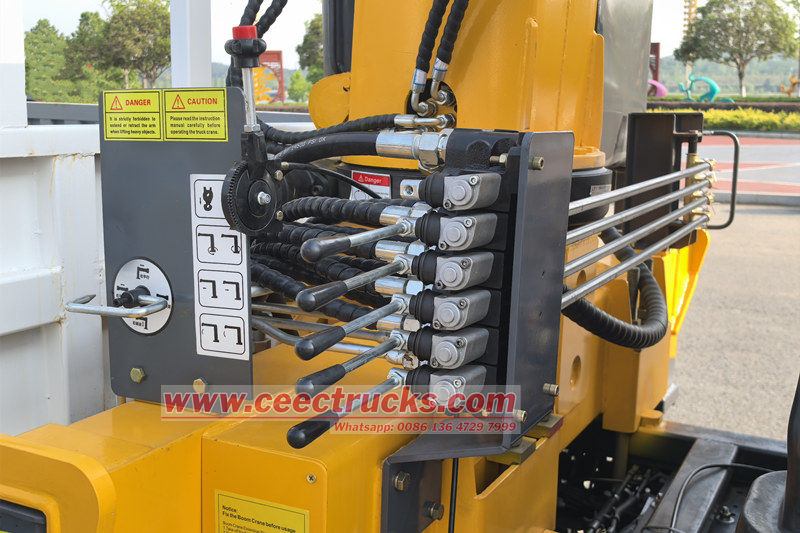

● 유압 펌프는 기계 에너지를 유압 에너지로 변환하여 고압 오일을 생성합니다. 고압 오일은 유압 파이프라인을 통해 다방향 역전 밸브로 이송됩니다. 작업자는 역전 밸브 핸들을 조작하여 오일 흐름 방향을 변경하고, 이를 통해 각 액추에이터의 작동을 제어합니다.
● 붐을 확장해야 할 때 오일이 텔레스코픽 실린더로 들어가 붐의 각 섹션이 순서대로 확장되도록 밀어줍니다. 붐 러핑을 달성하려면 오일이 러핑 실린더로 들어가 붐과 수평면 사이의 각도를 변경합니다. 회전 동작은 회전 모터로 구동되어 크레인 전체를 수평면에서 회전시킵니다.
● 리프팅 메커니즘은 윈치를 통해 와이어 로프를 감고 풀어 무거운 물체를 들어 올리고 내리는 작업을 수행합니다. 전체 과정은 유압 시스템으로 정밀하게 제어되어 무거운 물체를 들어 올리는 작업을 완료합니다.
이스즈 트럭 장착 크레인의 특징
● 넓은 작동 범위: 텔레스코픽 크레인 트럭은 여러 섹션으로 확장될 수 있으며 넓은 반경과 높이 범위 내에서 작동하여 다양한 작업 조건의 요구 사항을 충족할 수 있습니다.
● 유연한 작동: 고급 유압 시스템과 작동 핸들을 갖추고 있어 작업자는 크레인 암의 확장, 진폭 변경, 회전 및 리프팅을 쉽게 제어할 수 있으며 위치 지정이 정확합니다.
● 안정성이 우수합니다. 고강도 강철로 제작되어 구조가 안정적이며, 넓은 범위의 아웃리거가 장착되어 있어 하중을 효과적으로 분산시키고 작업 중 안정성을 확보할 수 있습니다.
이스즈 ELF 트럭 로더 크레인의 폭넓은 적용
● 건설 엔지니어링: 건축 자재(강철 막대, 조립식 콘크리트 부품 등)를 들어올리고, 강철 구조물을 설치하고, 장비를 취급하는 데 사용됩니다.
● 도시공학: 가로등, 광고판, 교통 시설 등을 설치하는 데 사용되며, 조경에서 나무를 이식하는 데에도 사용될 수 있습니다.
● 전력 유지 보수: 전력선 설치 및 유지 보수 시 변압기, 전신주 및 기타 장비를 들어올리는 데 사용됩니다.
● 물류 및 운송: 대량 품목을 처리하는 데 적합한 창고, 부두 및 기타 장소에서 상품을 적재 및 하역하는 업무입니다.
