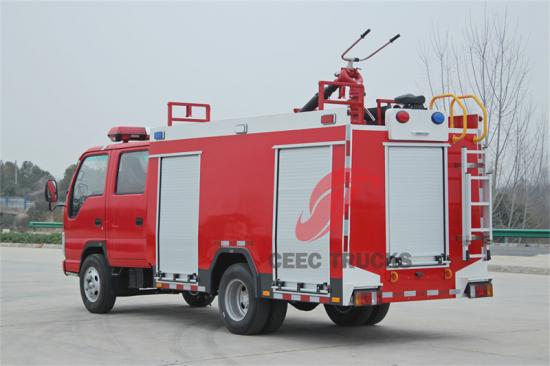

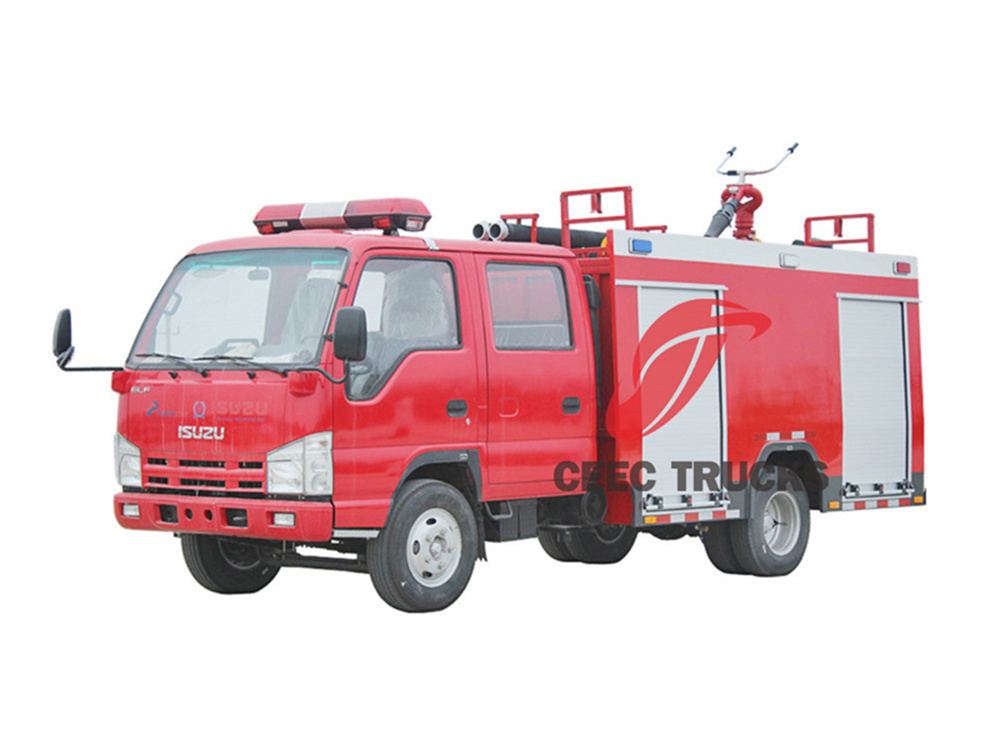

이수즈 ELF 100P 3000리터 소방차

이스즈 ELF 100P 3000리터 소방차는 신형 이스즈 4KH1 120마력 3000리터 소방차라고도 합니다. 이스즈 120마력 3cbm 물거품 소방차, 이스즈 ELF 100P 폼 소방 펌프 트럭, 이스즈 경량 폼 소방차, 이스즈 ELF 3cbm 폼 물 구조 소방차, 이스즈 100P 미니 폼 소방차.

그만큼이스즈 ELF 100P 3000리터 소방차 강력한 짐승처럼 으르렁거리며, 타의 추종을 불허하는 힘과 정밀함으로 불길을 진압할 준비를 마쳤습니다. 강력한 이스즈 4KH1 120마력 엔진으로 구동되는 이 소방차는 힘과 회복력의 상징으로, 비상 상황에도 끊임 없는 에너지로 돌진하여 생명과 재산, 그리고 그 이상을 지켜낼 강력한 지원을 제공합니다.

대규모로 2000-불어 수조 1000리터 폼 탱크 이 트럭은 본질적으로 불길 속에서 희망의 저장고입니다. 끈질기게 화재를 진압하는 데 필요한 생명줄을 담고 있어, 소방관들이 아무리 맹렬한 불길 속에서도 쉼 없이 맞서 싸울 수 있는 자원을 확보할 수 있도록 합니다.

이 소방차는 강력한 펌핑 시스템을 갖추고 있어 수술의 정밀함까지 갖춘 강력한 물줄기를 정확하게 분사하여 화재를 진압할 수 있습니다. 모든 노즐은 무기이며 모든 호스는 생명줄과 같습니다. 이 놀라운 소방차는 불길을 끄고 생명을 보호할 준비가 되어 있습니다.

명세서

응용 프로그램

이스즈 ELF 100P 3,000리터 소방차는 긴급 대응을 위해 설계된 강력하고 신뢰할 수 있는 장비입니다. 강력한 120마력 이스즈 4KH1 엔진을 탑재하여 탁월한 속도와 민첩성으로 현장으로 출동합니다. 2,000리터 물탱크와 1,000리터 폼 탱크는 아무리 맹렬한 불길도 진압하고 생명을 구하는 강으로 만들어 줄 수 있습니다. 세련된 빨간색 디자인은 어떤 비상 상황에서도 시선을 사로잡습니다. 이 소방차는 생명과 재산의 수호자로서 어떤 어려움도 기꺼이 감당할 준비가 되어 있습니다.

이스즈 ELF 100P 3000리터 소방차 기술 도면

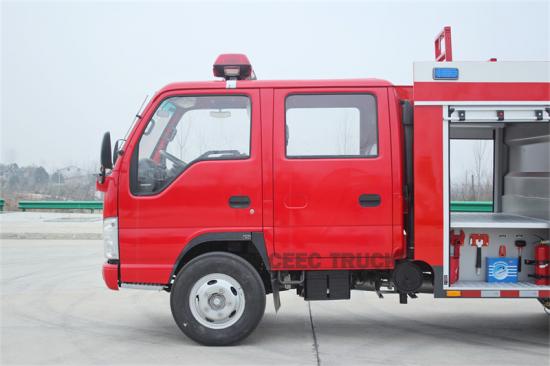

에이… 차체 및 섀시

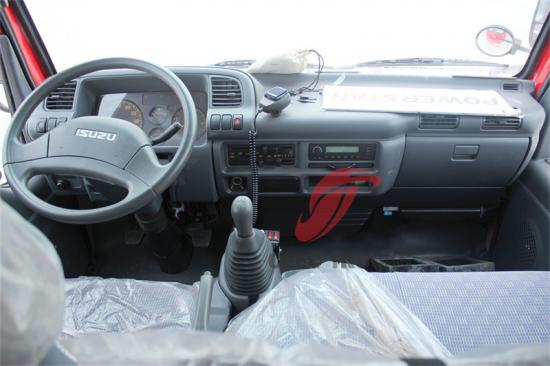

이 소방차의 차체와 섀시는 응급 구조 임무에 적합하도록 설계 및 제작되었습니다. 복열 캡 디자인을 채택하여 운전자와 조수석에 넓고 편안한 운전 공간을 제공하여 응급 상황에서 효율적인 소통과 협업을 용이하게 합니다.

섀시 측면에서, 차량에는 이스즈 100P 120마력 엔진이 장착되어 있어 강력하고 다양한 복잡한 도로 상황에도 쉽게 대처할 수 있어 소방차가 화재 현장에 신속하게 도착할 수 있도록 보장합니다. MSB 5단 변속기는 부드러운 변속과 간편한 조작을 제공하여 운전자에게 더욱 유연한 주행 옵션을 제공합니다.

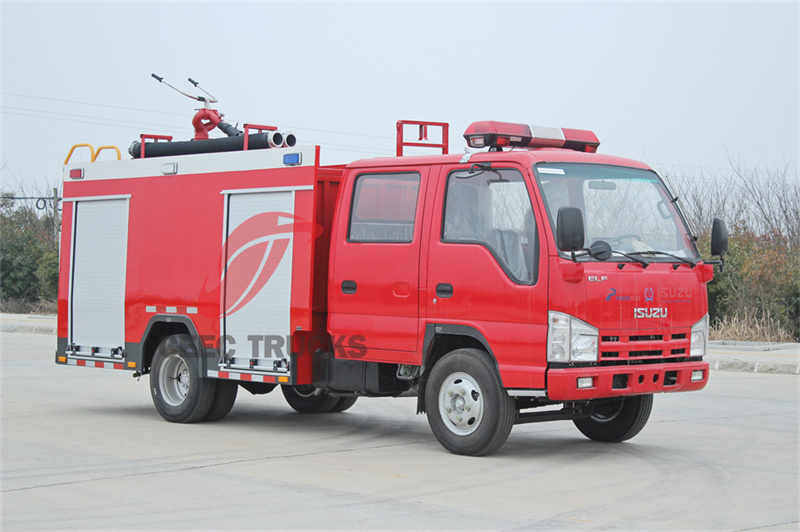

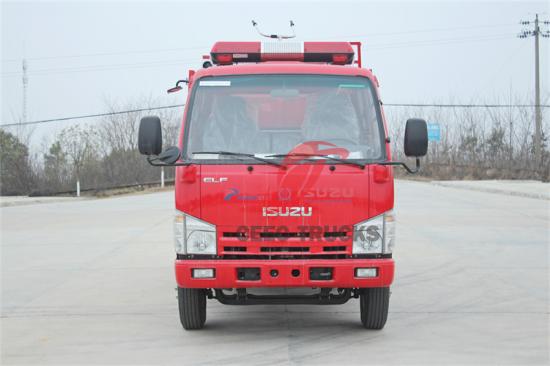

이스즈 ELF 100P 3000리터 소방차

차체 전체가 강렬한 빨간색으로 디자인되어 소방차의 전통적인 이미지를 잘 나타낼 뿐만 아니라, 비상 상황 시 주변 사람들의 주의를 빠르게 끌어당겨 구조 작업에 귀중한 시간을 벌어줍니다. 차체 양쪽에는 2입방 물탱크와 1입방 폼 탱크가 있습니다. 이 대용량 액체 저장 탱크는 소방차에 충분한 소화제를 공급하여 장시간 고강도 화재 진압 작업 시 지속적인 소화수 공급을 보장합니다.

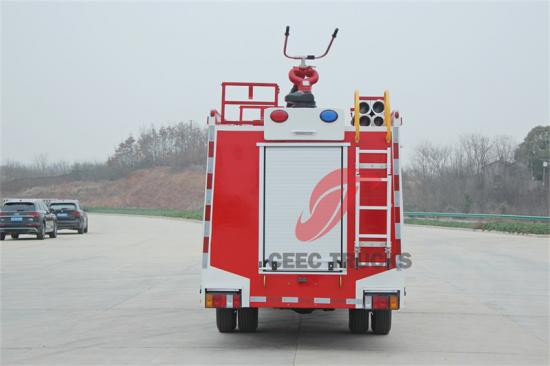

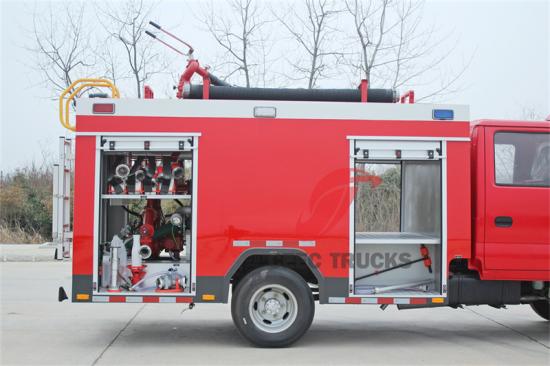

또한, 차체에는 각종 소방 장비 및 구조 장비를 보관할 수 있는 특수 공구실이 있어 비상 시 소방관들이 신속하게 접근할 수 있습니다. 꼬리 부분은 고성능 소방 펌프 시스템이 내장된 펌프실로 설계되어 물총, 물대포 등 방수 장비의 강력한 수류를 지원하여 소화 효과를 보장합니다.

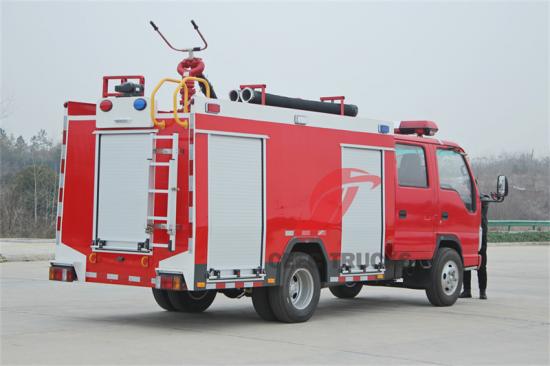

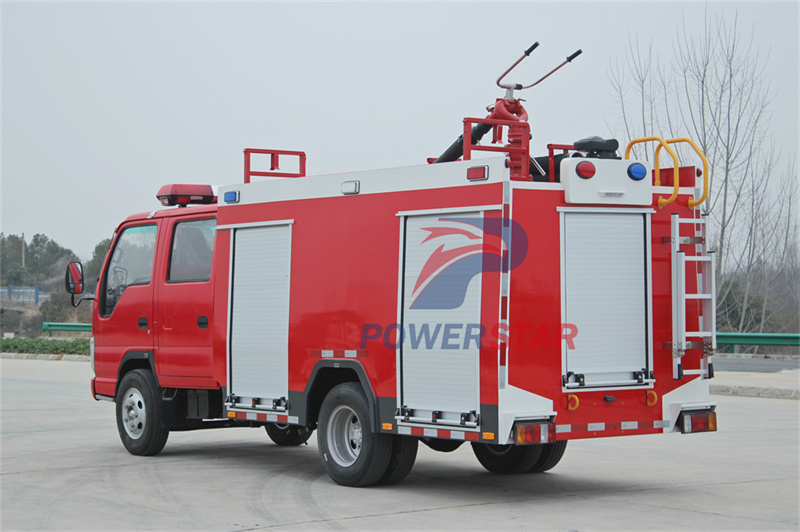

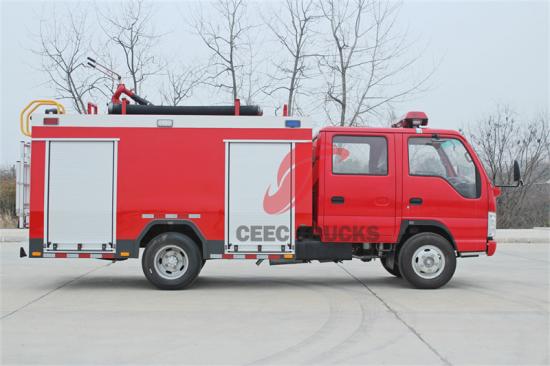

이스즈 ELF 100P 폼 소방 펌프 트럭

에이… 2입방 물탱크와 1입방 폼탱크

이 소방차의 차체 설계에서 2입방 물탱크와 1입방 폼탱크는 중요한 위치를 차지합니다. 이는 소방 활동의 핵심 구성 요소일 뿐만 아니라 소방차의 소방 능력을 측정하는 중요한 지표이기도 합니다.

2입방형 물탱크는 본체 중앙에 위치하며, 고강도 내식성 탄소강 소재로 제작되어 장기간 보관 및 사용 시 수질 문제나 외부 환경의 영향으로 인한 손상을 방지합니다. 물탱크 내부는 특수 처리되어 조류 발생 및 세균 번식을 효과적으로 방지하고 물을 깨끗하고 위생적으로 유지합니다. 또한, 물탱크의 배출구는 합리적으로 설계되어 물총, 물대포 등 다양한 물 배출 장비를 신속하게 연결하여 원활하고 안정적인 물 흐름을 보장합니다.

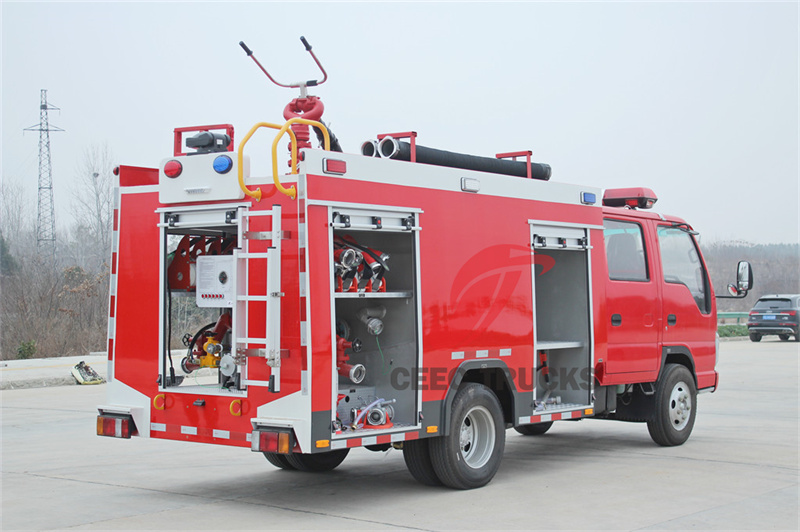

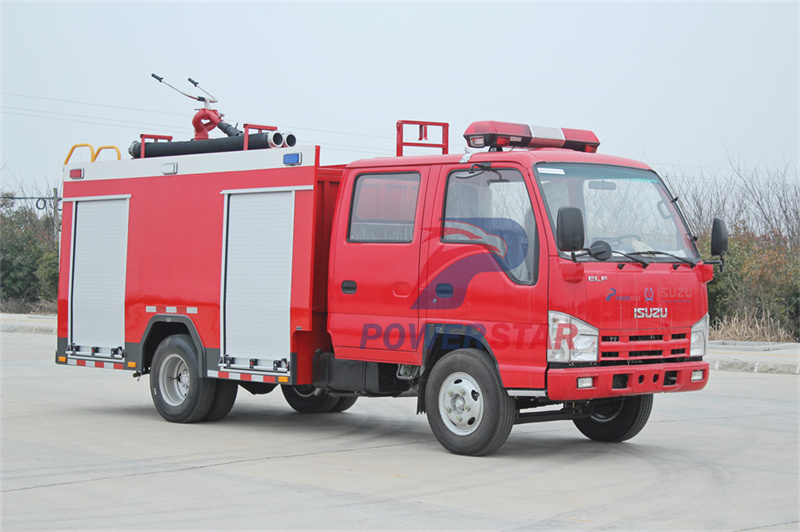

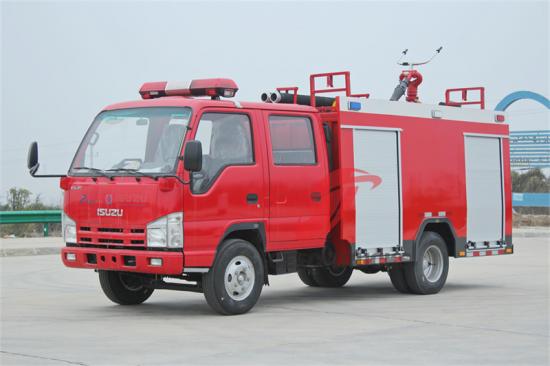

이스즈 120마력 3cbm 물거품 소방차

물탱크 옆에는 1입방 폼 탱크가 있는데, 이 역시 고품질 소재로 제작되어 뛰어난 밀봉 및 단열 성능을 자랑합니다. 폼 탱크는 효율적이고 친환경적인 소화용 폼을 저장하며, 물과 혼합 후 빠르게 안정적인 폼층을 형성하여 연소물 표면을 덮고 공기를 차단하여 신속한 소화 효과를 제공합니다. 폼 탱크의 배출구는 물탱크와 연결되어 있으며, 펌프 시스템의 가압을 통해 폼이 물과 혼합된 후 배출 장치로 이송되어 효율적인 소화 효과를 제공합니다.

이 두 액체 저장 탱크의 용량 설계는 실제 소방 활동에서 소방차의 필요성을 충분히 고려하여 설계되었으며, 충분한 소화약제 공급을 보장할 뿐만 아니라 과중량 및 과용량으로 인한 작동 불편과 같은 문제를 방지합니다. 또한, 정밀한 액체 수위계와 경보 장치가 장착되어 액체 저장 탱크의 액체 수위 변화를 실시간으로 모니터링하고, 액체 수위가 너무 낮아지면 경보를 울려 소방관에게 소화약제를 적시에 보충하도록 알려줍니다.

이 소방차의 2입방 물탱크와 1입방 폼 탱크는 합리적으로 설계되었고 강력하여 소방차에 충분한 소화 매체와 효율적인 소화 수단을 제공합니다. 이는 소방서가 다양한 화재 사고를 처리하는 데 중요한 도구입니다.

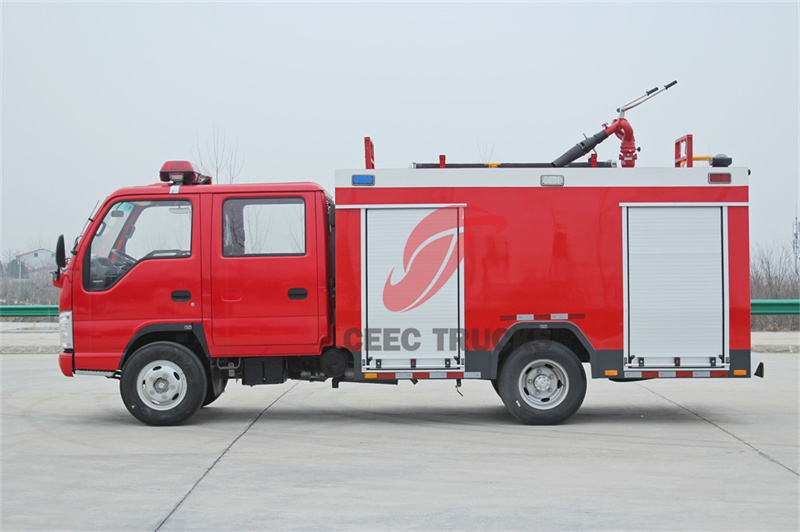

이스즈 라이트폼 소방 텐더

에이… CB10/30 소화펌프 및 PL24 소화모니터

이 소방차에는 최첨단 CB10/30 소화 펌프와 PL24 거품수 이중 용도 화재 모니터가 장착되어 있어 강력한 소화 시스템을 구성합니다.

CB10/30 소방 펌프는 고성능, 고신뢰성 소방 펌프입니다. 이 펌프는 첨단 원심 분리 설계를 채택하여 고속 회전 임펠러를 통해 기계적 에너지를 액체 운동 에너지로 변환하여 물을 가압하고 이송합니다. 소방 작업의 특수성을 고려하여 설계되었으며, 빠른 시동과 단시간 내 안정적인 물 흐름을 제공합니다. 최대 유량은 30L/s에 달하여 다양하고 복잡한 환경에서 소방 작업의 요구를 충족할 수 있습니다. CB10/30 소방 펌프는 고품질 소재와 첨단 기술로 제작되었습니다. 내마모성, 내부식성, 고온 내성이 뛰어나 장기간 고강도 소방 작업에서 안정적인 성능을 보장합니다.

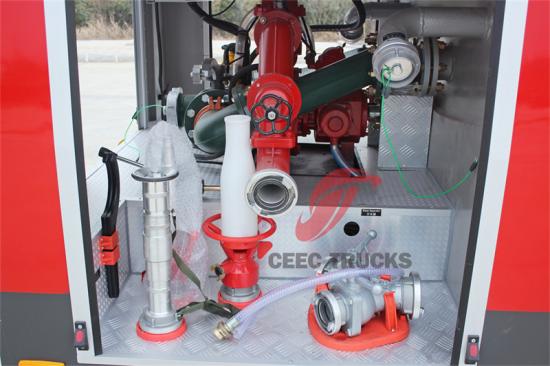

CB10/30 소방 펌프

PL24 화재 감시기는 포괄적이고 사용하기 쉬운 소화 장비인 CB10/30 소화 펌프와 함께 사용할 수 있습니다. PL24 화재 감시기의 작동 범위는 ≥45m입니다. 360° 전방향 회전 및 상하 피치 조절 기능을 통해 소방관은 화재 발생원을 정확하게 조준하여 빠르고 효과적인 소화를 수행할 수 있습니다. 또한, PL24 화재 감시기의 물 배출구 설계는 직류, 분무 등 다양한 옵션 모드를 제공하여 다양한 화재 발생원과 소화 단계에 맞춰 사용할 수 있습니다.

PL24 화재 감시기는 주로 베이스, 쉘, 노즐, 배럴, 그리고 수평 회전 메커니즘으로 구성됩니다. 포액은 베이스에서 쉘로 유입되어 노즐을 통과하면서 확산 및 분무되고, 배럴 끝부분에서 공기를 흡입하여 공기포를 형성한 후, 배럴에서 분사되어 화재를 진압합니다. 사용자는 수평 회전 및 상승을 통해 포신의 위치를 조정하여 화재 지점을 조준할 수 있습니다. 분사 시에는 소방관의 안전을 확보하고 제 기능을 최대한 발휘할 수 있도록 최대한 바람 방향으로 분사해야 합니다.

CB10/30 소화펌프와 PL24 소화모니터의 완벽한 조합으로 이 소방차는 강력한 소화 능력과 유연한 소화 방법을 제공하여 소방서에서 다양한 화재 사고를 처리하는 데 중요한 도구가 됩니다.

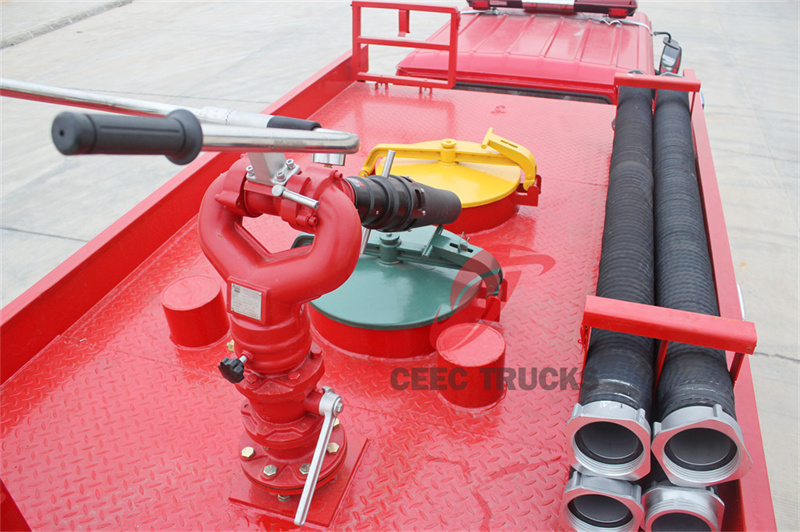

PL24 화재 모니터

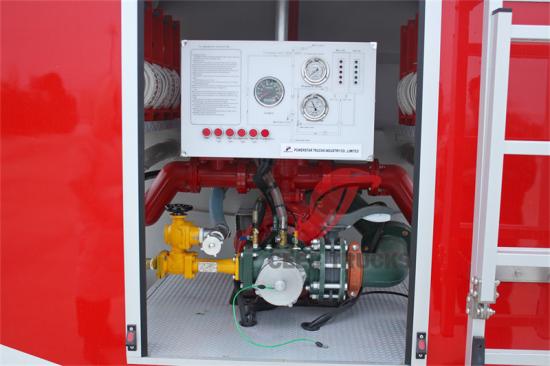

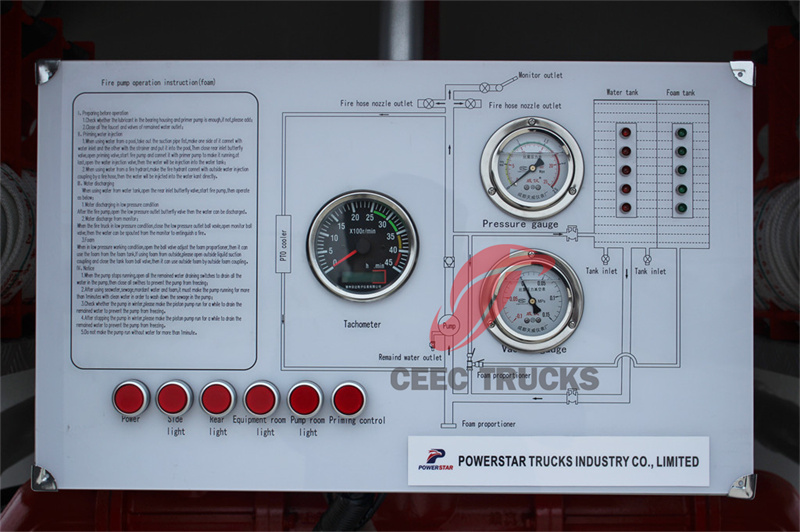

제어판

작동 소개 및 작동 구조도는 제어판의 눈에 잘 띄는 위치에 배치되어 있습니다. 명확한 텍스트와 직관적인 그래픽을 통해 소방관에게 자세한 작동 단계와 장비 구조 설명을 제공합니다. 이러한 소개와 도표는 소방관들이 장비에 빠르게 익숙해지도록 도울 뿐만 아니라, 비상 상황에서 효율적이고 안전한 소방 활동을 위해 필요한 작동 지침을 제공합니다. 제어판에는 조명등이 장착되어 있어 야간이나 어두운 환경에서도 충분한 조명을 제공하여 소방관들이 계기판과 작동 버튼을 명확하게 볼 수 있도록 합니다.

에이- 계기판:

· 진공 게이지: 소방펌프의 물흡입단의 진공도를 모니터링하여 펌프본체가 물흡입과정에서 충분한 음압을 형성하고 효과적으로 물을 추출할 수 있는지 확인하는 데 사용됩니다.

· 압력계: 소방펌프의 물 배출구 압력값을 표시하여 소방관이 펌프본체의 작동상태와 물 배출성능을 파악하도록 돕고, 화재현장에 맞게 물 배출압력과 유량을 조절합니다.

· 유속계: 실시간으로 소방 펌프 모터의 속도를 표시하고, 소방관에게 펌프 본체의 작동 상태에 대한 직관적인 피드백을 제공하며, 잠재적인 오류를 적시에 발견하고 제거하는 데 도움이 됩니다.

제어판

에이… 소방 장비

이 소방차는 다양하고 복잡한 화재 현장에 대응할 수 있도록 설계된 종합적인 소방 장비를 갖추고 있어 소방관들이 효율적이고 안전하게 소방 작업을 수행할 수 있도록 합니다. 이 차량에 장착된 주요 소방 장비는 다음과 같습니다.

소화기: 이 차량에는 건조 분말 소화기가 장착되어 있어 초기 화재나 특정 유형의 화재를 진압하는 데 사용됩니다.

물 수집기: 강, 호수 등 천연 수원을 모으는 데 사용되며, 파이프를 통해 소방 펌프에 연결되어 소방차에 추가 수원을 제공합니다.

정수 필터: 물 수집기 후면에 설치되어 물 속의 불순물과 오염 물질을 걸러내어 소방용수가 깨끗하고 안전한지 확인하는 데 사용됩니다.

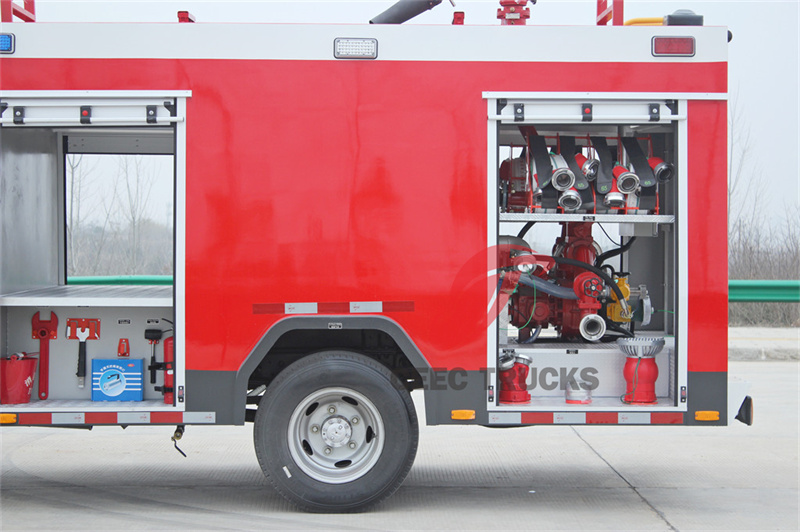

소화기, 물 수집기, 정수 필터

물 공급업체: 소방호스를 여러 갈래로 나누어 여러 화재 지점에 동시에 물을 공급하고 소방 효율을 높이는 데 편리합니다.

물총: 대규모 화재를 진압하기 위해 먼 거리에서 물을 분사하는 데 사용되는 DC 호스와 DC 스위치 호스 등이 포함됩니다.

폼 건: 폼 탱크에 연결되어 폼 혼합물을 분사하며, 오일이나 화학물질 등 가연성 및 폭발성 물질의 화재를 진압하는 데 적합합니다.

물 분배기, 물총, 폼 건

소방호스: 고온, 고압에 강한 고무나 합성 소재로 만들어졌으며, 소방 펌프와 물 배출 장비를 연결하고 물 흐름이나 거품 혼합물을 전달하는 데 사용됩니다.

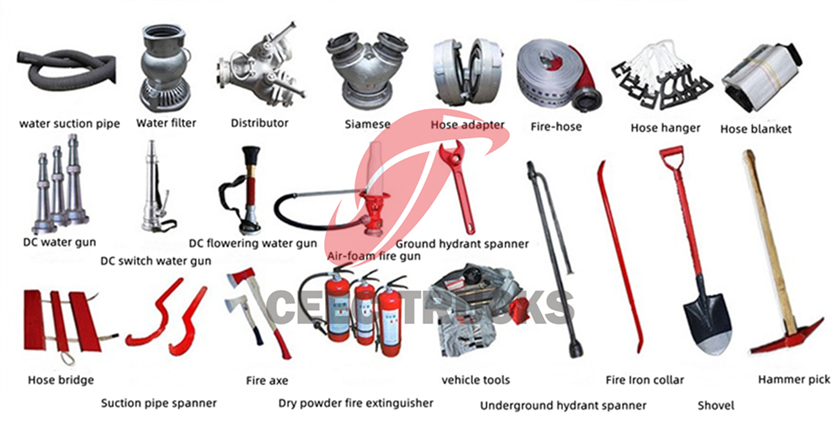

소방 렌치, 삽, 곡괭이, 도끼:

소방 렌치: 소방호스, 수도관 및 기타 장비를 빠르게 연결하거나 분리하는 데 사용됩니다.

소방삽: 화재 현장에서 파기하거나 장애물을 제거하는 데 사용되거나 철거 도구로 사용됩니다.

불쏘시개: 벽, 문, 창문 등의 장애물을 파괴하고 소화 통로를 여는 데 사용됩니다.

소방용 도끼: 나무를 베거나, 목조 구조물을 파괴하는 데 사용되며, 비상 상황에서 소방관이 자기 방어용으로 사용하는 무기이기도 합니다.

불의 말

방화복: 방화복은 소방관이 화재 진압 및 구조 작업 시 착용하는 특수 복장입니다. 고온, 화염, 연기, 화학 물질 등 유해한 요소로부터 소방관을 보호하도록 설계되었습니다.

이러한 소방 장비는 소방차의 강력한 소화 시스템을 구성하여 소방관들이 다양한 화재 발생 시 신속하고 정확한 조치를 취하고 인명과 재산을 효과적으로 보호할 수 있도록 합니다. 또한, 이 장비들은 실제 사용 시 신뢰성과 안전성을 보장하기 위해 엄격한 시험 및 인증을 거쳤습니다.
