이수즈 700P 워터 텐더 소방차

이스즈 700P 워터텐더 소방차라고도 불립니다. 나스즈 700P 소방차 ,이스즈 700P 5m3 물탱크 소방차,이스즈 NPR 700P 물소방차, 이스즈 ELF 700P 복열 물소방 텐더 트럭, 이스즈 700P 4x2 5톤 소방 구조 트럭, 이스즈 700P 5cbm 펌프 소방차.

그만큼 이스즈 700P 워터텐더 소방차 효율적인 소방 활동과 유연한 기동성을 겸비한 전문 소방 장비입니다. 견고하고 내구성이 뛰어난 이스즈 700P 섀시를 기반으로 제작되었으며, 복열 캡을 장착하여 넓고 편안한 주행 공간을 제공합니다. 5cbm 대용량 물탱크가 장착되어 화재 현장 소방 활동에 필요한 충분한 물을 신속하고 지속적으로 공급할 수 있습니다. 고압 물 펌프 시스템은 효율적으로 물을 분사하여 화재 발생 지점에 직접 분사하고 화재 확산을 효과적으로 억제합니다. 또한, 이스즈 700P 5cbm 소방차는 뛰어난 오프로드 성능과 통행성을 갖추고 있어 다양한 복잡한 도로 조건과 지형 조건에도 쉽게 대처할 수 있어 긴급 상황 발생 시 신속하게 현장에 도착하여 소방 및 구조 작업을 수행할 수 있습니다. 이 소방차는 화재와 같은 비상 상황에 대처하는 소방서의 강력한 보조 역할을 합니다.

이스즈 소방차는 합리적인 차체 설계, 뛰어난 오프로드 성능 및 안정성을 갖추고 있어 다양한 복잡한 도로 조건에서도 신속하게 도착하여 효과적으로 작업할 수 있습니다. 또한, 소화기, 소방 도끼, 삽, 곡괭이 등 다양한 전문 소방 장비 및 도구와 소방관용 개인 보호 장비 세트를 갖추고 있어 소방관에게 전방위적인 안전 보호를 제공합니다.

이스즈 700P 소방차는 가장 까다로운 화재 상황에도 효율적이고 정밀하게 대처하도록 설계된 강력하고 다재다능한 비상 대응 장비입니다. 견고하고 신뢰할 수 있는 이스즈 700P 차대를 기반으로 제작된 이 소방차는 대형 트럭의 힘과 소방 작업에 필요한 특수 기능을 모두 갖추고 있습니다.

이스즈 700P 소방차 기술 도면

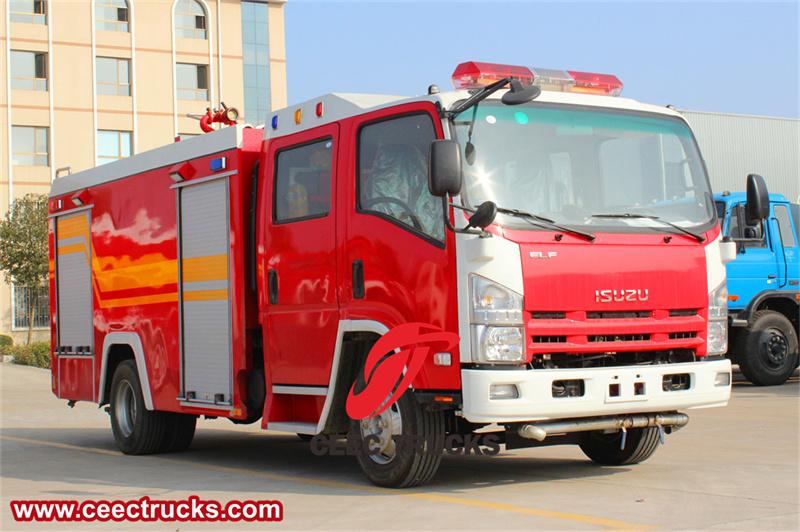

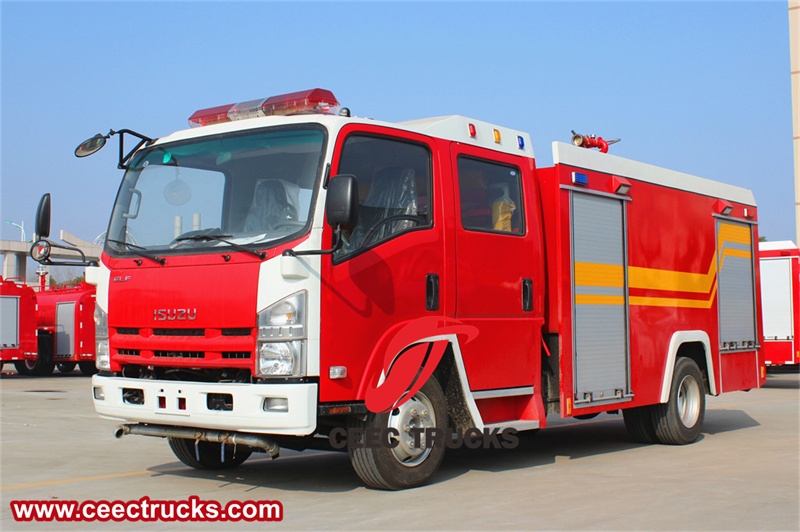

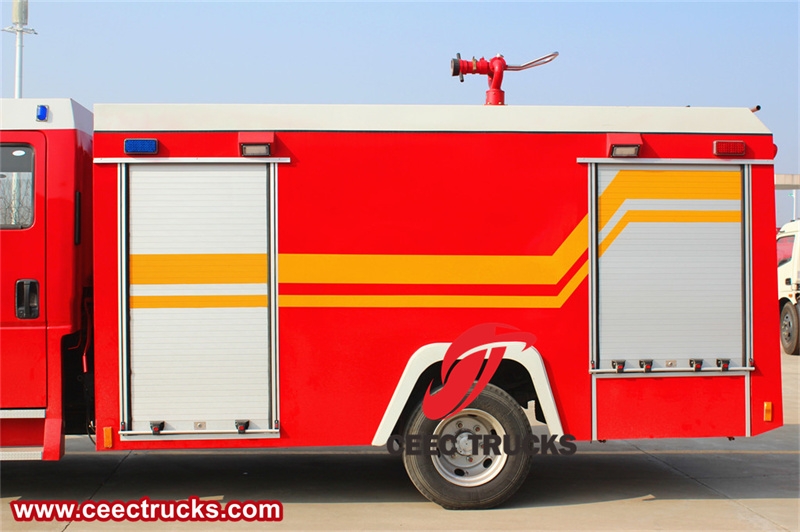

이스즈 700P 소방차

700P 소방차의 핵심은 강력한 엔진입니다. 이 엔진은 험난한 지형을 신속하게 주행하고 빠른 대응 시간을 유지하는 데 필요한 토크와 마력을 제공하도록 설계되었습니다. 이 엔진은 내구성이 뛰어난 변속 시스템과 결합되어 가장 혹독한 조건에서도 부드럽고 안정적인 변속을 보장합니다. 이러한 강력한 출력과 내구성의 조합 덕분에 화재 발생 위치에 관계없이 신속하게 현장에 도착할 수 있습니다.

이스즈 700P 소방차의 주요 특징 중 하나는 대용량 물탱크입니다. 이 물탱크는 상당한 양의 물을 담을 수 있도록 설계되어 지상 소방관들에게 장시간 동안 지속적으로 물을 공급할 수 있습니다. 또한, 물탱크에는 빠른 속도로 물을 공급할 수 있는 고압 펌프 시스템이 장착되어 있어 소방관들이 화재를 신속하게 진압하고 확산을 방지할 수 있습니다.

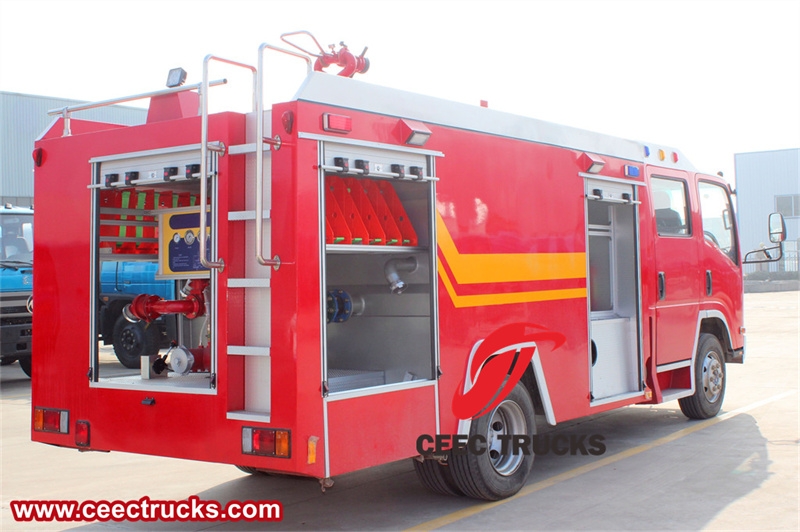

이스즈 700P 5m3 물탱크 소방차

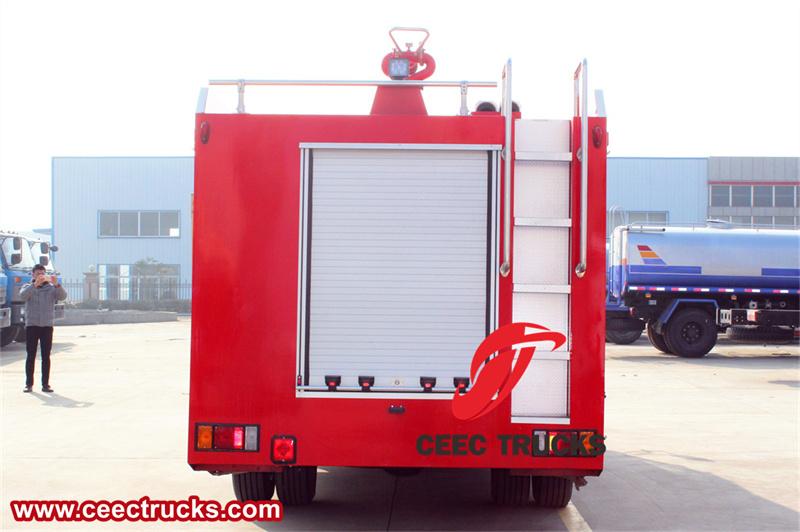

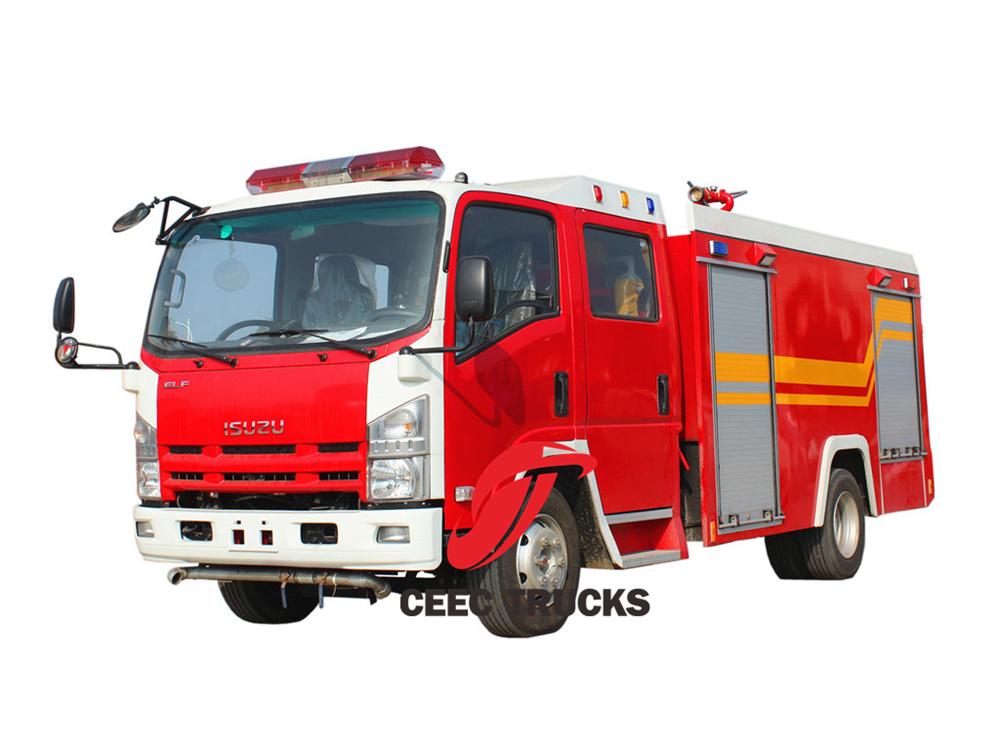

이스즈 700P 워터텐더 소방차

이스즈 700P 소방차는 물탱크와 펌프 시스템 외에도 다양한 특수 소방 도구와 장비를 갖추고 있습니다. 여기에는 소방관들이 물과 기타 소화제를 정확하고 정밀하게 분사할 수 있도록 설계된 호스, 노즐 및 기타 액세서리가 포함됩니다. 또한, 소방차에는 소방관들이 건물 위층이나 나무 꼭대기와 같이 접근하기 어려운 곳에 접근할 수 있도록 사다리 시스템이 장착되어 있습니다.

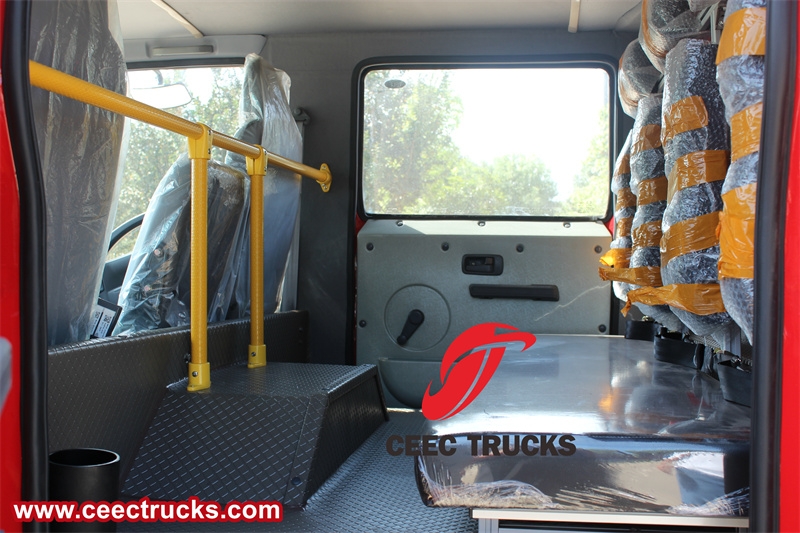

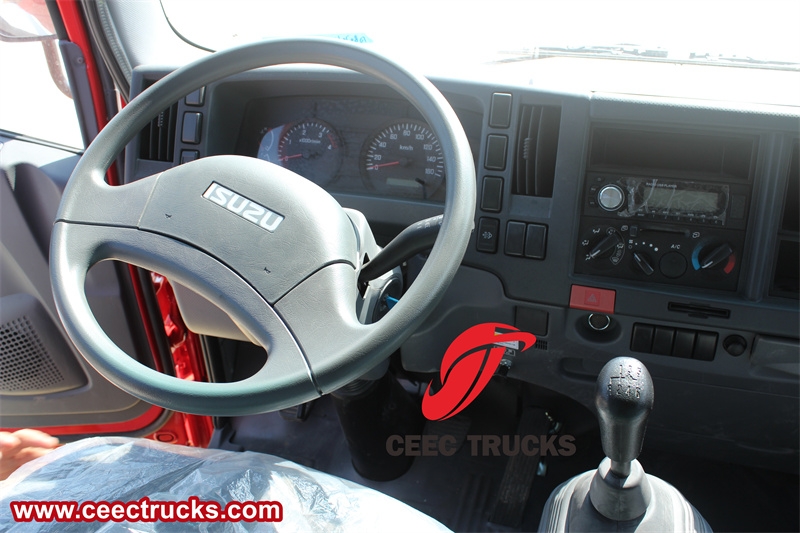

이스즈 700P 소방차는 안전성과 사용 편의성에 중점을 두고 설계되었습니다. 넓고 편안한 운전석은 소방관들이 도로와 주변 환경을 명확하게 볼 수 있도록 해줍니다. 또한, 에어백, ABS, 차체 자세 제어 시스템 등 첨단 안전 기능이 탑재되어 사고 발생 시 소방관의 안전을 보장합니다.

이스즈 700P 소방차의 다재다능함은 이 차량의 또 다른 주요 강점입니다. 이 차량은 다양한 소방서 및 응급 대응 기관의 특정 요구에 맞춰 구성할 수 있습니다. 예를 들어, 유류 및 화학 물질 화재 진압을 위한 폼 시스템이나 차량 또는 건물에서 인명 구조용 특수 장비를 장착할 수 있습니다.

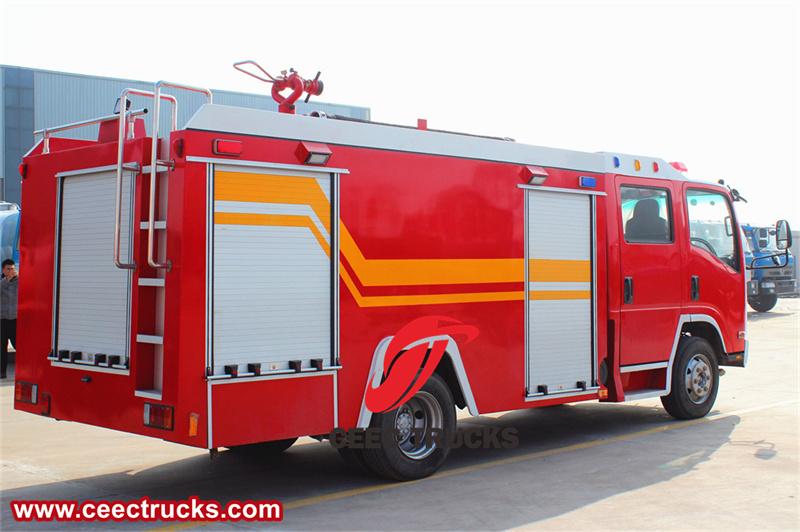

이스즈 NPR 700P 수중소방차

적용 시나리오:

• 도시 소방: 도시 거리, 상업 지역, 주거 지역 및 기타 지역의 소방 및 구조 작업에 적용 가능합니다.

• 산업 소방: 공장, 창고, 석유 시설 등 산업 현장에서 화재 및 사고 구조 작업을 수행할 수 있습니다.

• 기타 구조 작업: 소방 활동 외에도 인원 수색 및 구조, 자재 운반 등 다른 긴급 구조 활동에도 활용할 수 있습니다.

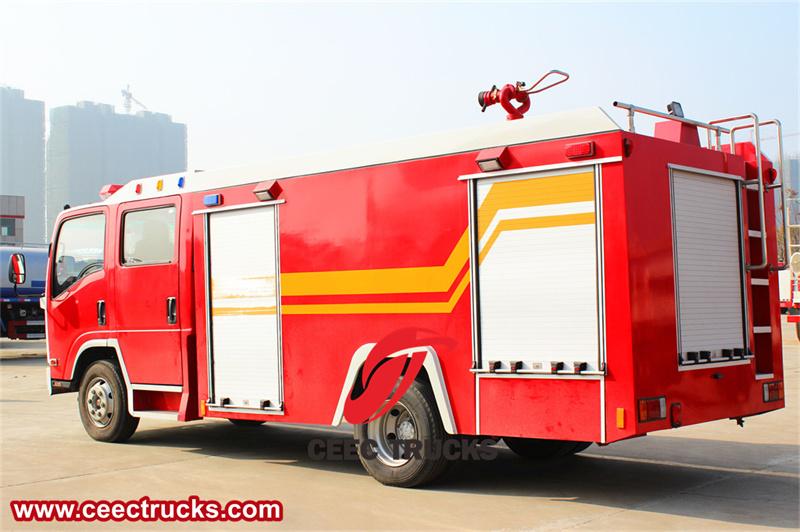

이스즈 ELF 700P 복열 소방차 텐더 트럭

에이… 성능 및 전력

1. 소방 효율: 이 차량에는 대용량 5세제곱미터 물탱크가 장착되어 있어 화재 현장에서 신속하고 지속적인 소방 활동에 필요한 충분한 물을 공급할 수 있습니다. 고압 펌프 시스템은 고압으로 물을 분사하여 화재 원인에 직접 작용하여 화재 확산을 효과적으로 억제하고 소방 효율을 향상시킵니다.

2. 오프로드 기능: 이스즈 700P 섀시는 뛰어난 오프로드 성능과 통행성을 갖추고 있어 험준한 산길, 진흙탕 습지 등 다양한 복잡한 도로 상황과 지형 조건에도 쉽게 대처할 수 있어 긴급 상황 시 신속하게 화재 현장에 도달할 수 있습니다.

3. 안정성: 차량 전체의 디자인은 안정성에 중점을 두었으며, 고속 주행 시 또는 저속 상승 시 차체를 안정적으로 유지하여 주행 안전성을 향상시킵니다. 이는 비상 상황 시 소방 활동에 매우 중요하며, 소방관들이 안정적인 환경에서 효과적으로 임무를 수행할 수 있도록 보장합니다.

4. 엔진: 이스즈 700P 물탱크 소방차는 이스즈 4HK1-TCG61 엔진을 장착하여 190마력, 5193ml의 배기량을 자랑하며, MLD 6단 변속기와 유연한 기어 위치, 강력한 운반 능력을 갖추고 있습니다.

이스즈 700P 4x2 5톤 소방 구조차

에이… 탱크 용량

물탱크는 고품질 탄소강 소재로 제작되었으며, 내부는 부식 방지 처리되어 물의 청결과 장기간 사용의 신뢰성을 보장합니다. 물탱크의 구조 설계는 합리적이어서 충분한 용량을 확보할 뿐만 아니라 차량의 균형과 안정성을 고려하여 고속 주행 시나 저속 등판 시 차체를 안정적으로 유지할 수 있도록 설계되었습니다. 또한, 물탱크에는 넘침 방지 밸브, 압력 센서 등 필요한 안전 장치가 장착되어 있어 물 보충 및 사용 시 안전을 보장합니다.

이스즈 700P 복열 5세제곱미터 소방차의 물탱크 용량은 5세제곱미터에 이릅니다.. 이 용량 설계는 소방 활동의 실제 필요성을 충분히 고려하여 화재 현장에서 신속하고 지속적으로 소방 활동에 필요한 충분한 물을 공급할 수 있도록 합니다. 5세제곱미터의 물탱크 용량은 소방차가 한 번의 물 보충으로 중소형 화재를 장시간 분사할 수 있도록 하여 화재 확산을 효과적으로 억제하고 소방 효율을 향상시킵니다. 또한, 더 큰 물탱크 용량 덕분에 소방차가 수원과 화재 현장을 자주 오갈 필요가 없어 귀중한 시간을 절약하고 소방관들이 소방 활동에 더욱 집중할 수 있도록 합니다. 도시 거리, 상업 지역, 주거 지역 또는 산업 지역 등 다양한 상황에서 소방 활동을 수행하든, 5세제곱미터의 물탱크 용량은 다양한 소방 요구를 충족하는 데 충분한 지원을 제공할 수 있습니다.

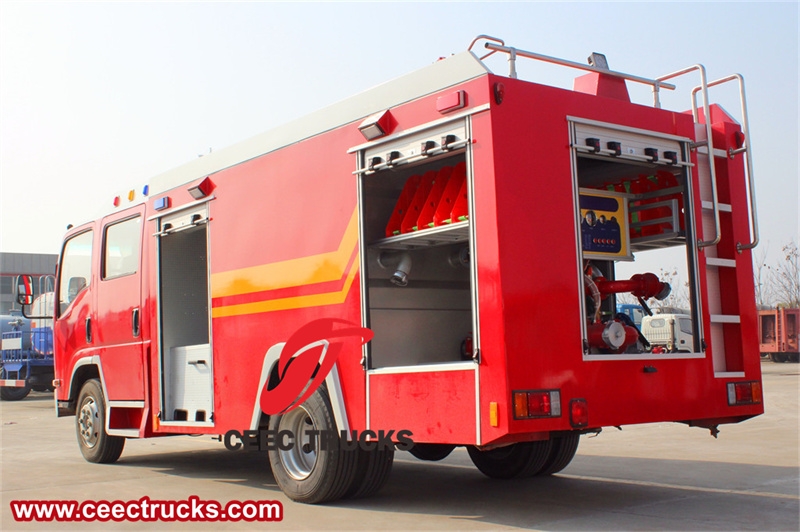

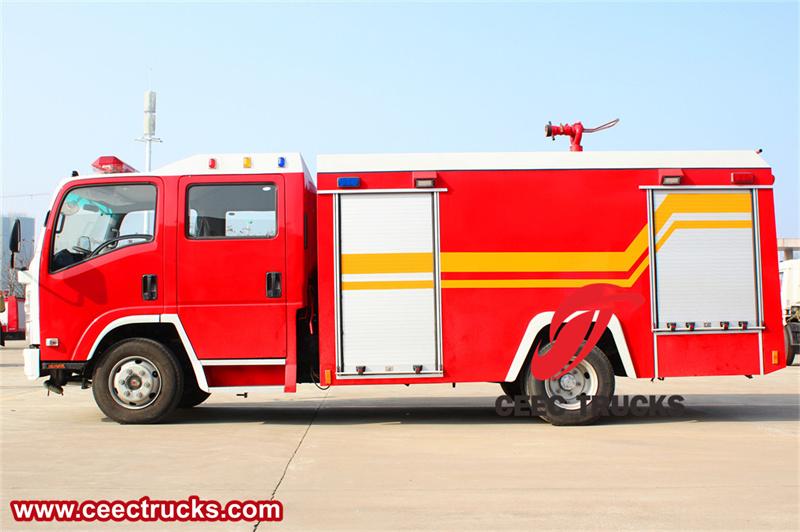

이스즈 700P 5cbm 펌퍼 소방차

에이… 워터 펌프 시스템

이스즈 700P 복열 5세제곱미터 소방차의 물 펌프 시스템과 소화포는 이 차량의 중요한 소방 장비입니다. 이 두 장비는 효율적인 펌핑 시스템과 정밀한 분사 제어를 통해 소방 활동에 강력한 지원을 제공합니다.

1.CB10/30 소화펌프

이 CB 시리즈 중저압 소화펌프는 표준 작동 조건에서 30L/s(초당 30리터)의 유량을 제공할 수 있어 화재 발생 지점까지 신속하고 대량으로 물을 공급할 수 있습니다. 펌프의 작동 압력은 일반적으로 1.0MPa(메가파스칼)로, 화재 발생 지점에 직접 도달하여 소화 효과를 향상시킬 수 있는 충분한 압력으로 물을 분사할 수 있습니다.

작동 원리

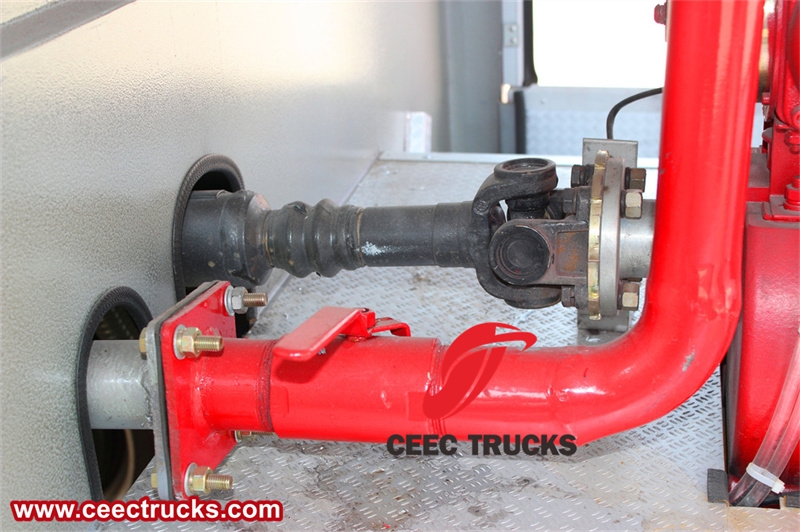

CB10/30 소방 펌프는 기계적 에너지를 물의 운동 에너지와 위치 에너지로 변환하여 물탱크에서 물을 펌핑하고 가압한 후, 파이프라인을 통해 소방대포 또는 기타 물 분사 장치로 공급합니다. 펌프 본체 내부의 임펠러는 구동 장치의 구동력에 의해 회전하며, 원심력을 발생시켜 물 입구에서 물을 흡입하여 출구로 뿜어냅니다.

특징

· 높은 효율성: 펌프는 합리적으로 설계되었으며, 빠른 화재 진압에 필요한 정격 유량과 압력에 단시간 내에 도달할 수 있습니다.

·내구성: 펌프 본체는 우수한 재질로 제작되었으며, 컴팩트한 내부 구조를 갖추고 있어 높은 작동 압력과 장기간 사용을 견딜 수 있습니다.

·쉬운 유지관리: 펌프는 유지관리가 용이하도록 설계되었으며, 구성 요소의 교체 및 수리가 비교적 편리합니다.

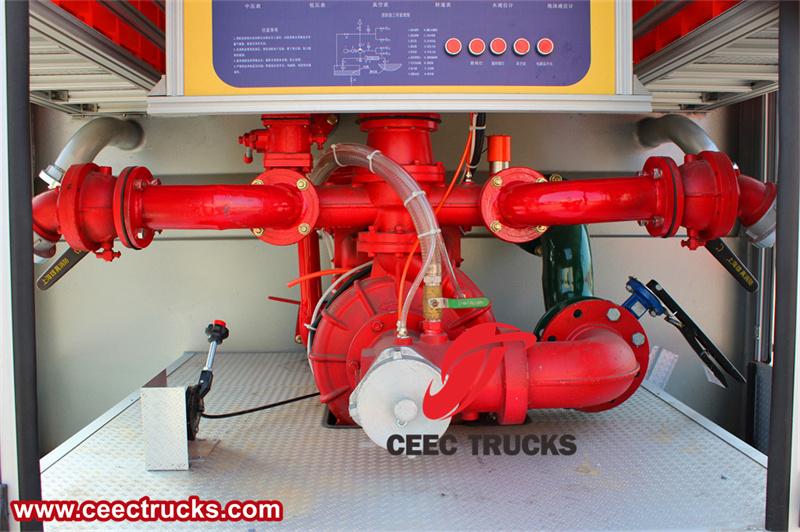

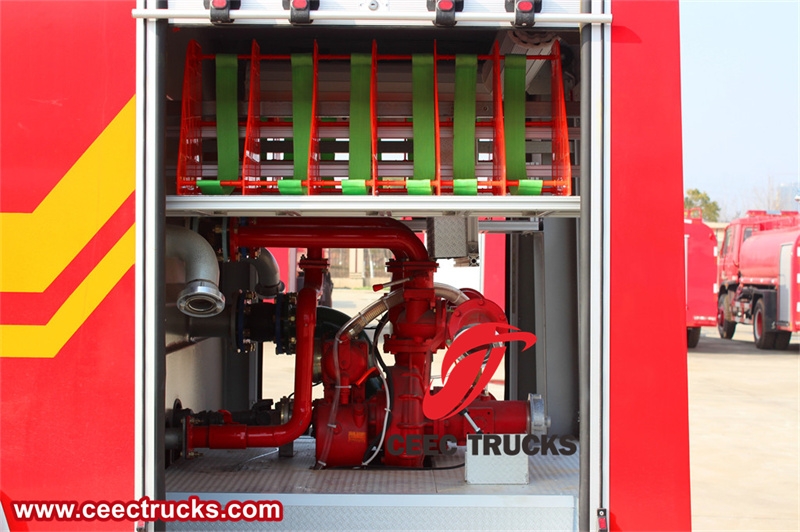

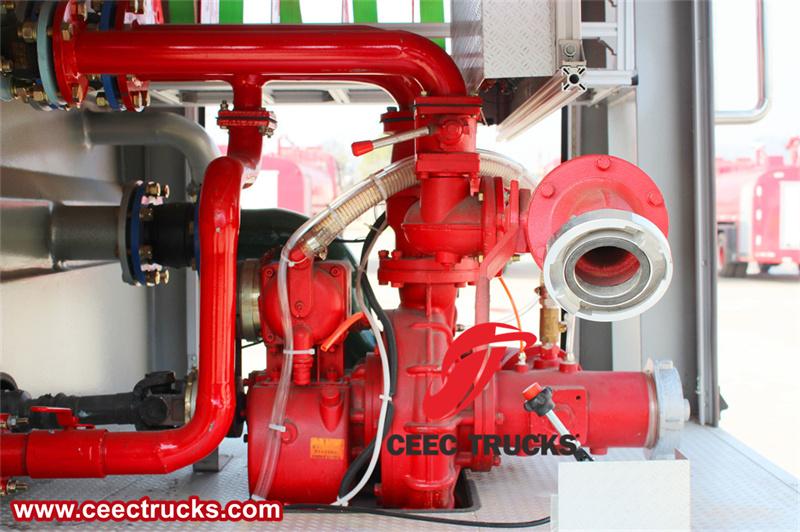

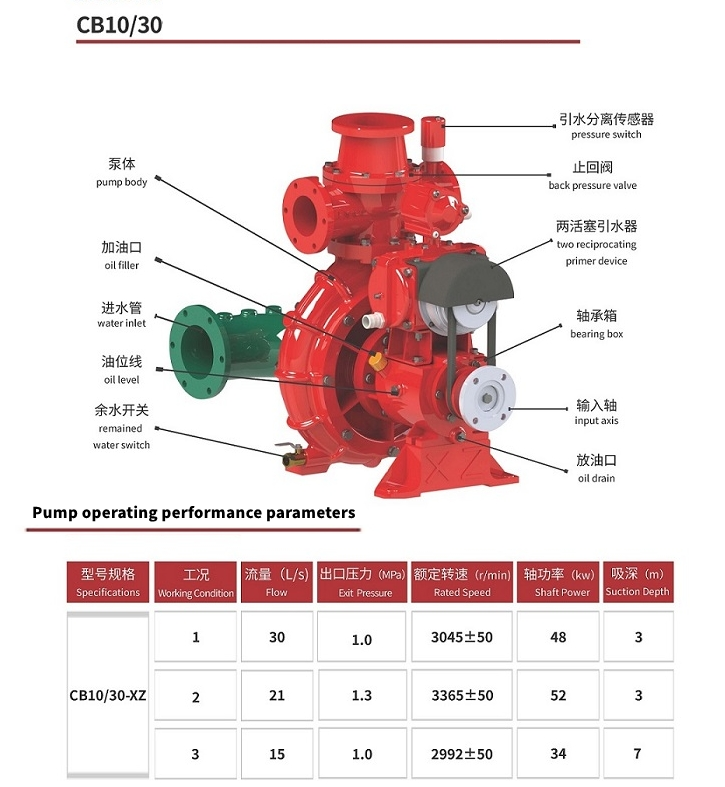

CB10/30 소방 펌프

CB10/30 소방 펌프

CB10/30 소방 펌프

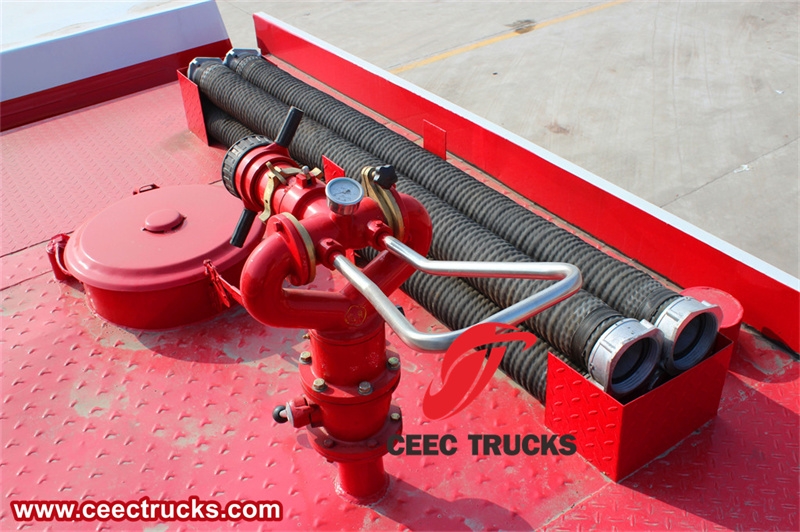

2.PS30W 화재 감시자

CB10/30 소화 펌프와 함께 사용할 경우, PS30W 소화 모니터는 소화 펌프에서 나오는 물을 받아 30L/s의 유량으로 분사할 수 있습니다. 표준 작동 압력에서 소화포의 사거리는 일반적으로 60m 이상으로, 넓은 소화 구역을 소화할 수 있습니다.

작동 원리

PS30W 화재 감시기는 물 흐름의 방향과 각도를 조절하여 고속, 고압으로 물을 분사합니다. 캐논 본체 내부의 노즐과 조절 장치는 다양한 소화 상황에 맞춰 물 흐름의 방향과 흐름을 정확하게 제어할 수 있습니다.

특징

·강력한 유연성: 소화포의 분사 방향과 각도는 조절이 가능하여 다양한 소화 상황에 유연하게 대응할 수 있습니다.

·장거리: 더 긴 범위로 인해 화재 감시 장치는 더 넓은 화재 진압 구역을 감시할 수 있으며, 이를 통해 화재 진압 효율이 향상됩니다.

·간편한 조작: 화재 감시 장치는 작동 편의성을 고려하여 설계되었습니다. 소방관은 간단한 조작으로 물의 방향과 흐름을 제어할 수 있습니다.

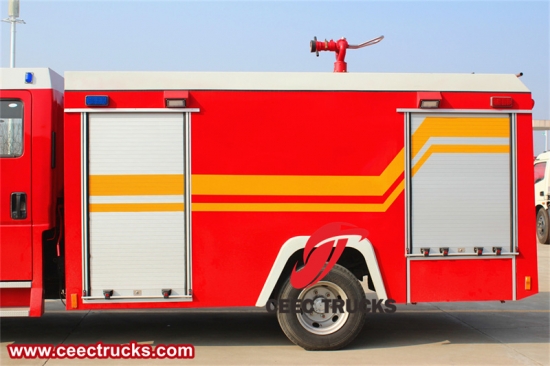

화재 감시자

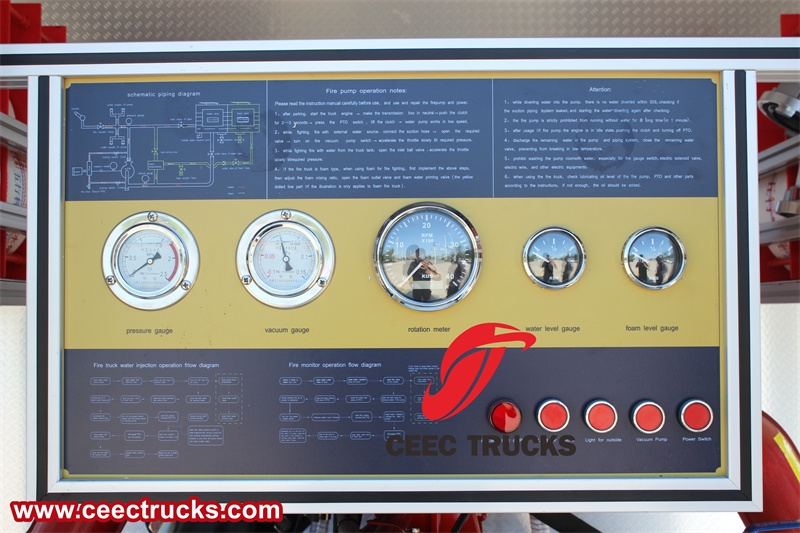

3.제어판

이 소방차의 제어판은 간단하고 실용적이며, 압력계, 진공계, 수압계, 회전 속도계 등 주요 계측기를 갖추고 있습니다. 압력계는 시스템 내부 압력을 표시하고, 진공계는 흡입 상태를 모니터링하여 시스템의 정상 작동을 보장합니다. 수압계는 워터 펌프 시스템의 수압을 정확하게 표시하여 소방관에게 중요한 참고 정보를 제공합니다. 회전 속도계는 엔진 속도를 모니터링하여 소방관이 엔진의 작동 상태를 파악하는 데 도움을 줍니다.

이러한 계측기들은 적절하게 배치되어 있으며 다양한 매개변수를 명확하게 표시하여 소방관들이 차량 상태를 신속하게 파악하고 그에 따라 대응할 수 있도록 도와줍니다. 제어판의 레이아웃은 직관적이고 조작하기 쉬워 소방관들이 비상 상황에 신속하게 대응하고 구조 작업을 원활하게 진행할 수 있도록 합니다. 압력계, 진공계, 수압계, 회전 속도계의 정확성과 기능성은 소방관들이 차량을 효율적으로 제어하고 다양한 비상 상황에 대응할 수 있도록 하여 소방 작업의 효과적인 진행을 보장합니다.

제어판

★ 특수 소방 장비 및 도구

이스즈 700P 복열 5톤 소방차는 효율적인 급수 시스템 및 장거리 소화포와 같은 핵심 장비뿐만 아니라 소화기, 정수 필터, 급수기, 집수기, 소방 도끼, 삽, 곡괭이, 렌치, 소방 호스, 소방복 등 다양한 전문 소방 장비 및 도구를 갖추고 있습니다. 이러한 장비와 도구는 완벽한 소방 시스템을 구성하여 소방관의 화재 진압 및 구조 작업에 강력한 지원과 보증을 제공합니다.

통신 장비: 소방관들이 임무를 수행하는 동안 외부와 통신을 유지할 수 있도록 차량 내 무전기, 무선 통신 장비 등 첨단 통신 시스템을 갖추고 있습니다.

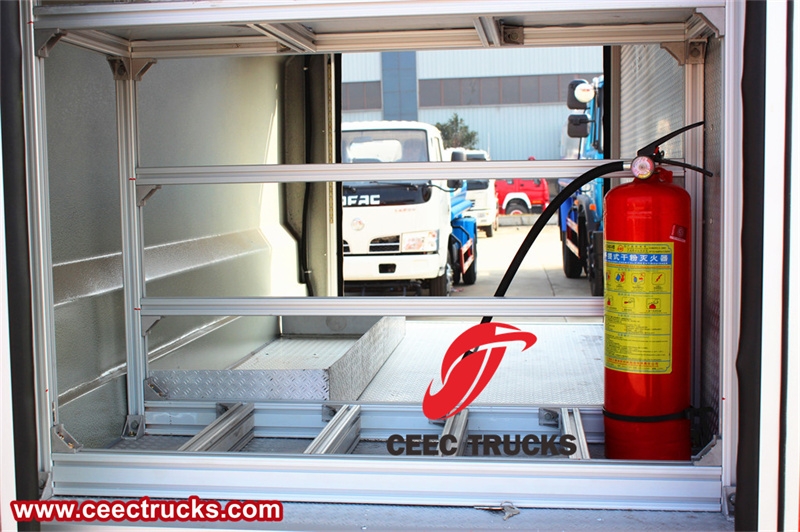

소화기: 이 차량에는 화재 초기의 신속한 진화 작업이나 소방펌프와 소방포를 즉시 사용할 수 없는 경우의 응급 처치를 위해 건조 분말 소화기가 장착되어 있습니다.

건조 분말 소화기

정수 필터: 정수 필터는 야외 또는 수질이 열악한 지역에서 불순물을 걸러내 소방용수의 청결과 안전성을 확보하는 데 사용됩니다. 비상 상황에서는 지속적인 소방 활동을 위해 수원을 신속하게 찾아 정화하는 것이 필수적입니다.

물 분배기 및 물 수집기: 물 분배기는 소화 펌프에서 나오는 물의 유량을 여러 화재 감시기 또는 물총으로 분배하여 다점 동시 소화를 실현하는 데 사용됩니다. 여러 수원에서 동시에 물을 공급해야 하는 경우, 물 수집기는 여러 수원에서 물을 모아 소화 펌프로 공급할 수 있습니다.

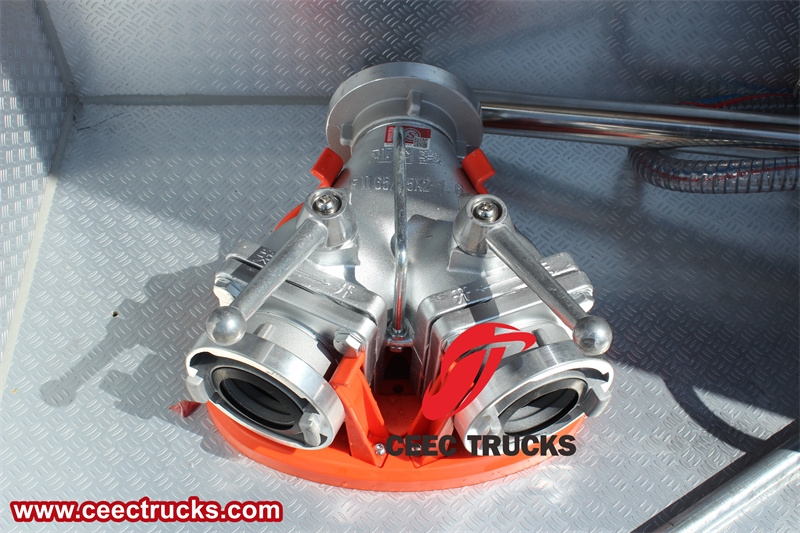

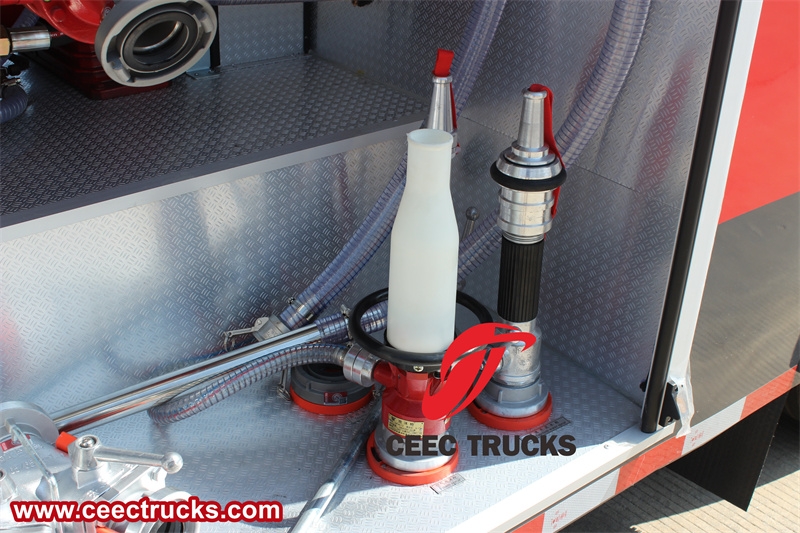

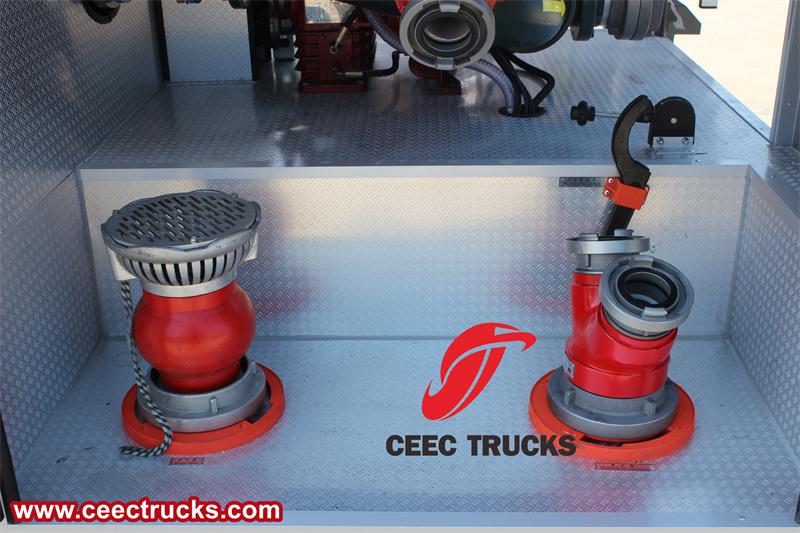

정수 필터와 물 수집기

물 살수 장치

에프화염 도끼, 삽, 곡괭이, 화염 렌치: 소방용 도끼는 소방관이 화재 현장에 진입하거나 화재 원인에 접근할 수 있도록 문, 창문, 벽 등의 장애물을 깨는 데 사용됩니다. 삽과 곡괭이는 구조 작업이나 청소 작업 시 땅을 파고 흙과 돌을 제거하는 데 사용되며, 복잡한 환경에서 소방관의 오른팔 역할을 합니다. 렌치는 소방 장비의 볼트나 너트와 같은 고정 장치를 빠르게 분해하고 설치하는 데 사용됩니다.

소방호스: 소방호스는 소방펌프와 소방호스 또는 화재감지기(화재감지기)를 연결하는 유연한 파이프로, 내압성, 내마모성, 내식성을 갖추고 있습니다. 소방호스는 물총의 스위치와 노즐을 제어하여 물의 흐름과 방향을 조절하여 화재원에 정밀하게 분사할 수 있습니다.

방화복: 특수 소재로 제작되어 방화, 단열, 방수, 통기성 기능을 갖추고 있어 소방관에게 전방위적인 보호 기능을 제공합니다. 일반적으로 헬멧, 보호복, 방화화, 장갑 등으로 구성되어 화재 현장에서 소방관의 머리, 몸통, 팔다리 등 주요 부위를 효과적으로 보호합니다.

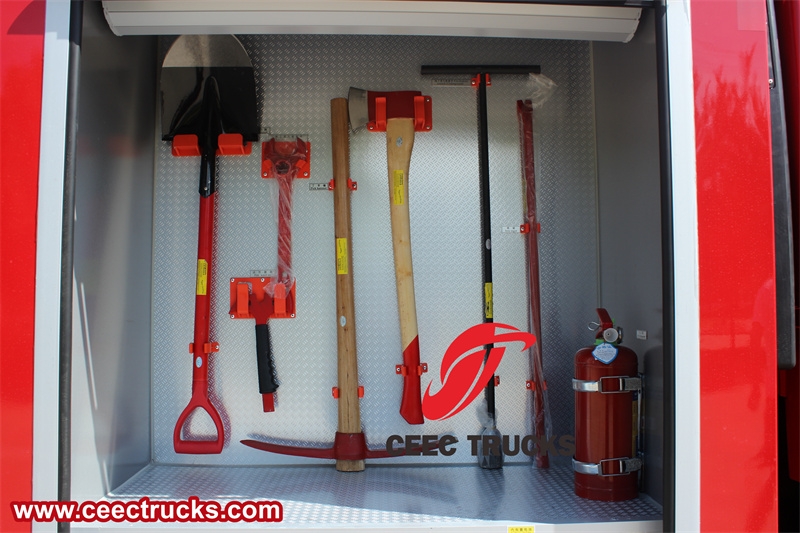

소방 도끼, 삽, 곡괭이, 소방 렌치

물총
