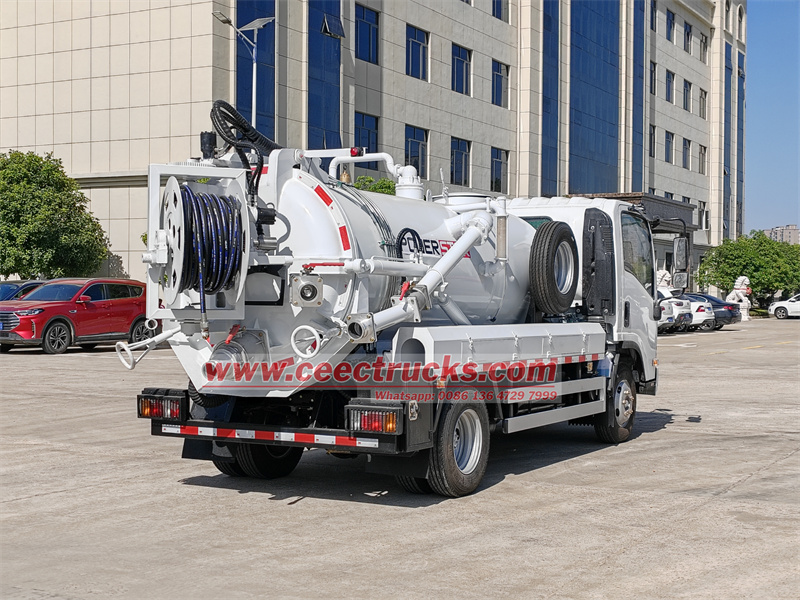

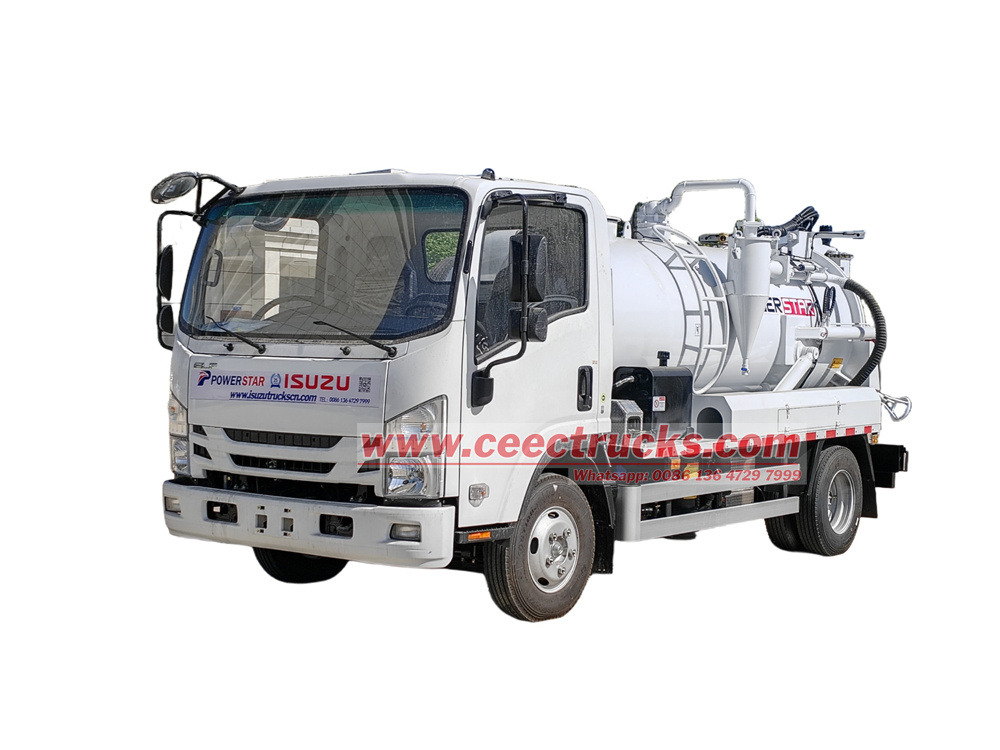

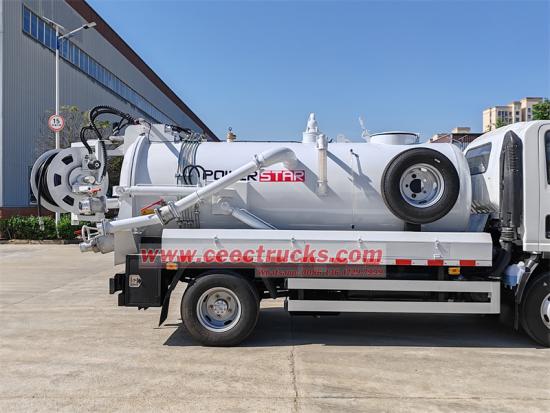

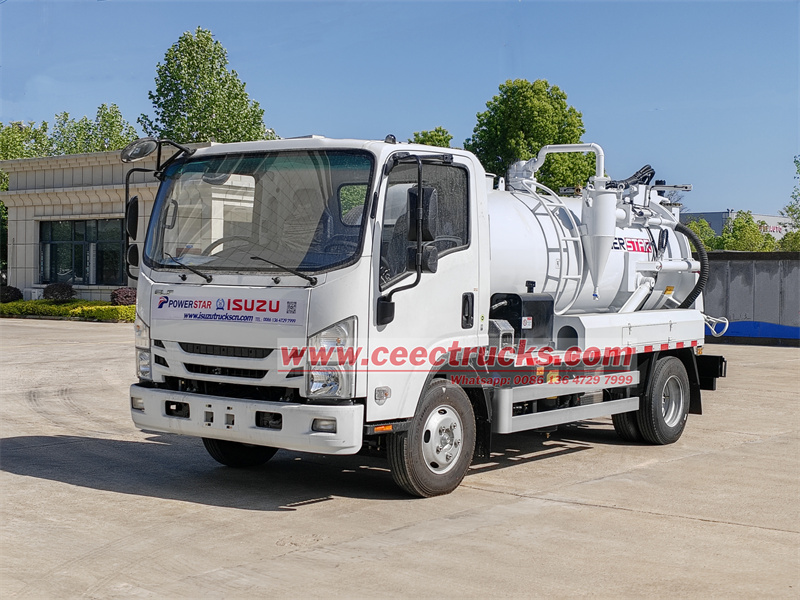

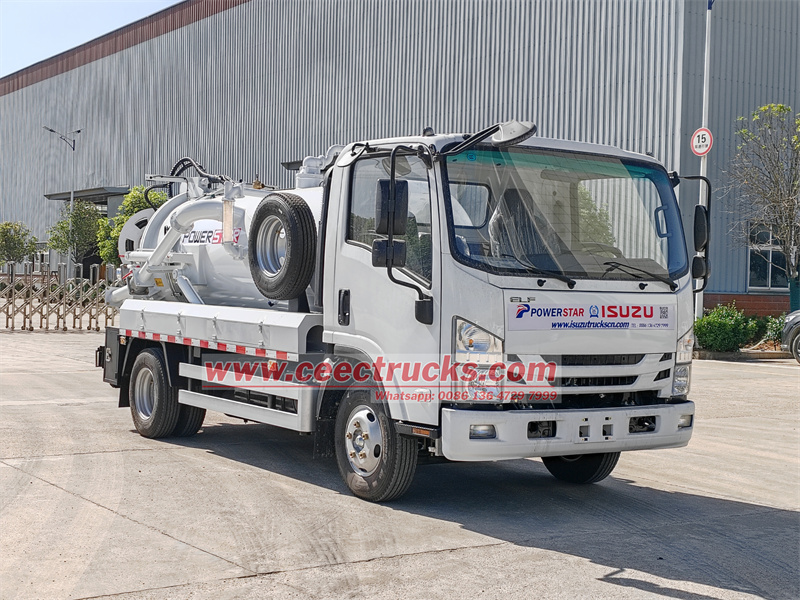

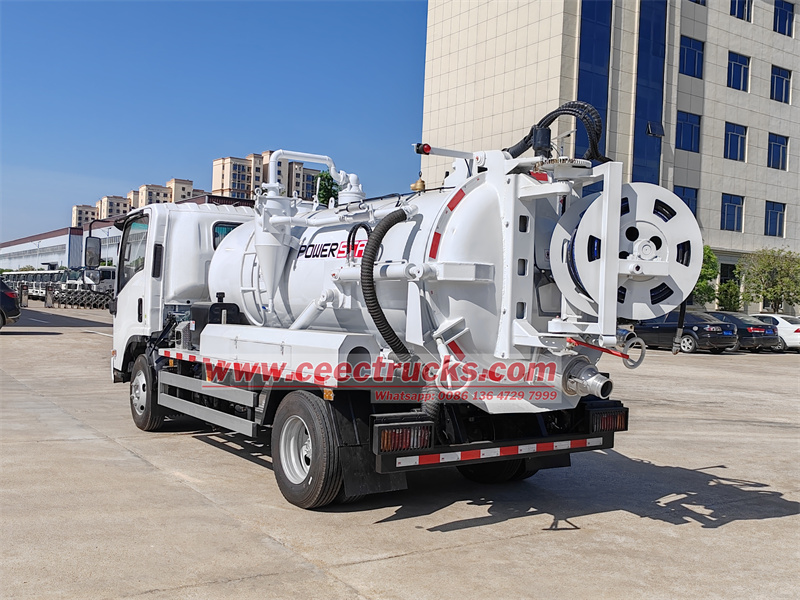

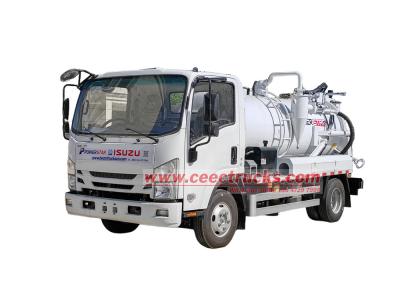

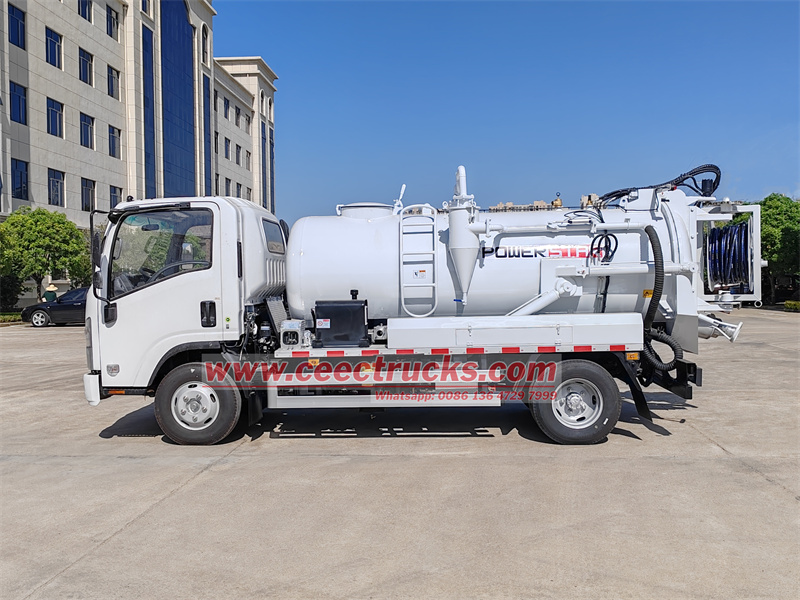

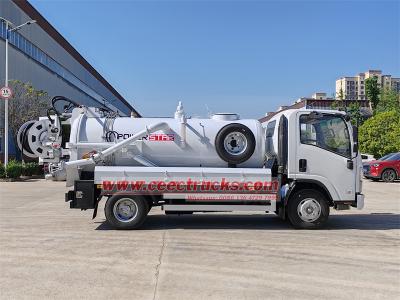

이스즈 4,000리터 복합 제팅 흡입 트럭

이스즈 4,000리터 복합 진공 분사 트럭고효율, 안전성, 그리고 유연성을 핵심 컨셉으로 설계되었으며, 복잡한 작업 조건에서 파이프라인 준설 및 탈토 작업을 위해 특별히 설계되었습니다. 이스즈 KV100 섀시를 기반으로 이스즈 4KH1CN6LB 엔진과 MSB 5단 변속기가 장착되어 강력한 출력과 안정적인 제어력을 제공합니다. 차체 상부는 3입방 용량의 오수 탱크와 1입방 용량의 정수 탱크로 구성된 이중 탱크 설계를 채택했으며, 웨이롱 진공 펌프와 수입 고압 수중 펌프가 장착되어 오수 흡입 및 고압 세척의 조화로운 작동을 구현합니다. 운전실의 이중 동력 인출 버튼, 수동 유압 밸브, 그리고 우측 후방 제어 박스는 삼중 작동 시스템을 구성하여 원버튼 작동으로 작동 모드를 전환할 수 있도록 지원하며, 이중 유압 및 전기 시스템은 작동의 유연성과 신뢰성을 보장합니다. 2차 필터, 테일게이트 배출 밸브, 호스 릴과 같은 구성은 작동의 효율성과 안전성을 더욱 향상시켜 도시 위생 및 산업 파이프라인 유지 관리에 이상적인 선택입니다.

â— 합류식 하수관 제트 트럭 설계에 대한 30년 경험

â— 적합한 트럭을 선택하는 데 도움을 줄 전문적인 영업 팀.

â— 엄격한 QC팀을 구성하여 품질을 보장합니다.

â— 빠른 배송 시간, 빠른 10일 배송 시간

â— 24개월 장기 보증 기간 보장

I. 섀시 구성

그만큼 이스즈 KV100 복합 하수구 분사 트럭이스즈 KV100 섀시를 기반으로 개조되었으며, 이스즈 4KH1CN6LB 엔진(120마력)과 이스즈 MSB 5단 변속기, 그리고 3,360mm의 휠베이스를 갖추고 있습니다. 강력한 출력과 유연한 핸들링을 자랑하며, 복잡한 도심 도로 상황에도 적합합니다.

II. 상부 구조

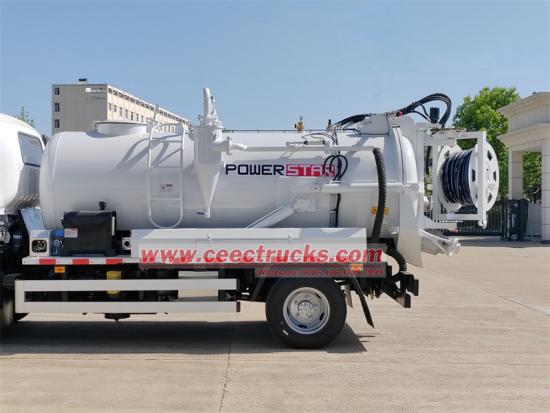

에이… 탱크 디자인

• 분할형 탱크: 3입방형 하수 탱크 + 1입방형 정수 탱크, 독립적인 구획 설계로 하수 흡입과 정수 세척의 이중 요구를 충족합니다.

• 재질: 고품질 탄소강(옵션으로 스테인리스강 사용 가능), 부식 방지 및 녹 방지 기능이 있어 서비스 수명을 연장합니다.

에이… 핵심 장치

• 웨이롱 진공 펌프:효율적인 하수 흡입과 불순물의 큰 입자를 차단하는 2차 필터로 장비의 안정적인 작동을 보호합니다.

• 이탈리아 HPP 고압 물 펌프:고압 물총 호스 릴과 결합하여 강력한 세척 능력을 제공합니다.

• 하수창:탱크 내 액체 수위를 실시간으로 관찰하여 넘침을 방지합니다.

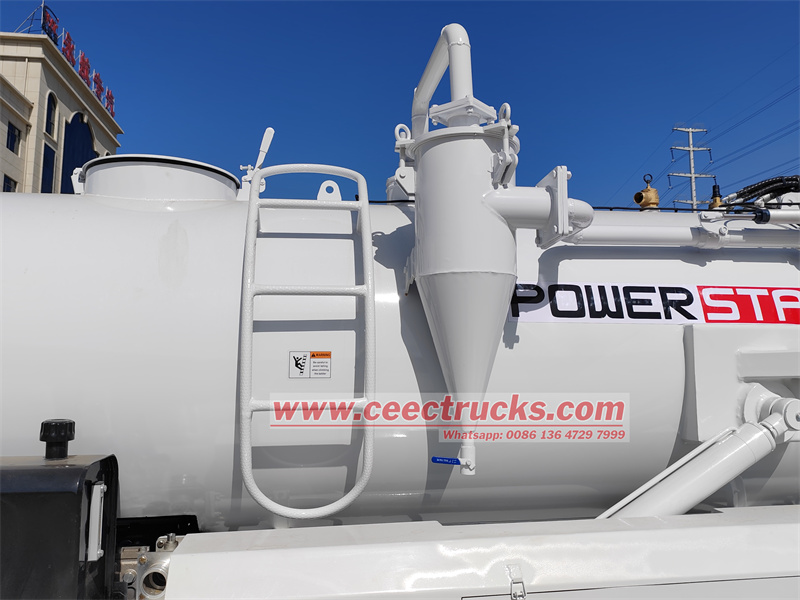

• 사다리:탱크 옆에 접이식 사다리가 있어 유지관리가 편리합니다.

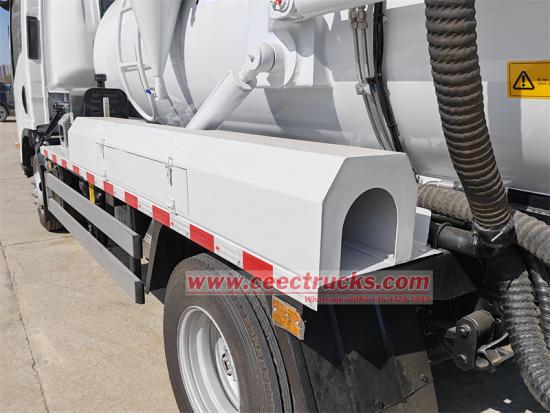

• 파이프라인 상자:고압 파이프와 부속품을 보관하여 작업 현장을 깨끗하게 유지하세요.

• 테일게이트 배출 밸브:하수 탱크를 빠르게 비우고 연속 작동을 지원합니다.

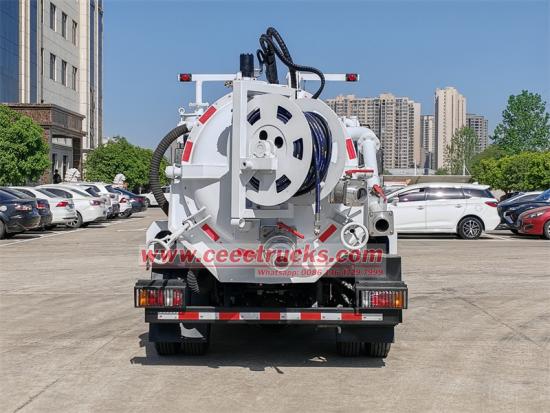

• 호스 릴:고압 물총 릴을 장착하여 원격 세척을 지원하고 다양한 작업 조건에 유연하게 대응할 수 있습니다.

III. 운전 제어 시스템

에이…듀얼 동력 인출 장치 독립 제어 버튼

1. 위치:스티어링 휠의 좌우에 독립된 버튼이 배치되어 있으며, 표시가 명확하고 직관적으로 조작할 수 있습니다.

2. 기능:

• 왼쪽 버튼(하수 탱크 제어):웨이롱 진공 펌프의 원클릭 시작/정지는 2차 필터와 협력하여 효율적으로 하수를 흡입하여 불순물이 펌프 본체로 들어가는 것을 방지합니다.

• 오른쪽 버튼(청정수 탱크 제어):수입 고압 물 펌프를 시동/중지하고, 16-20MPa 고압 물 분사를 제공하며, 파이프라인을 강력하게 준설합니다.

• 장점:두 시스템은 독립적으로 작동하며 서로 간섭하지 않습니다. 예를 들어, 하수 배출 시 세척 기능을 끌 필요가 없어 작업 효율이 향상됩니다.

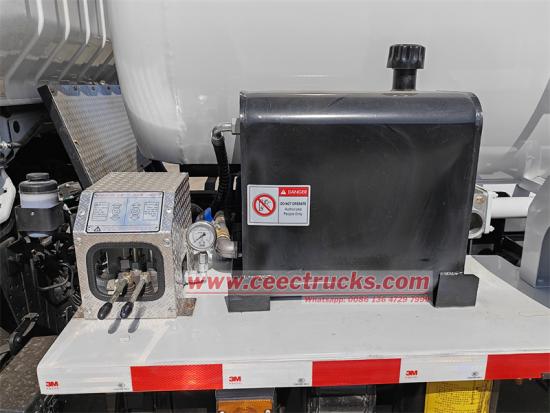

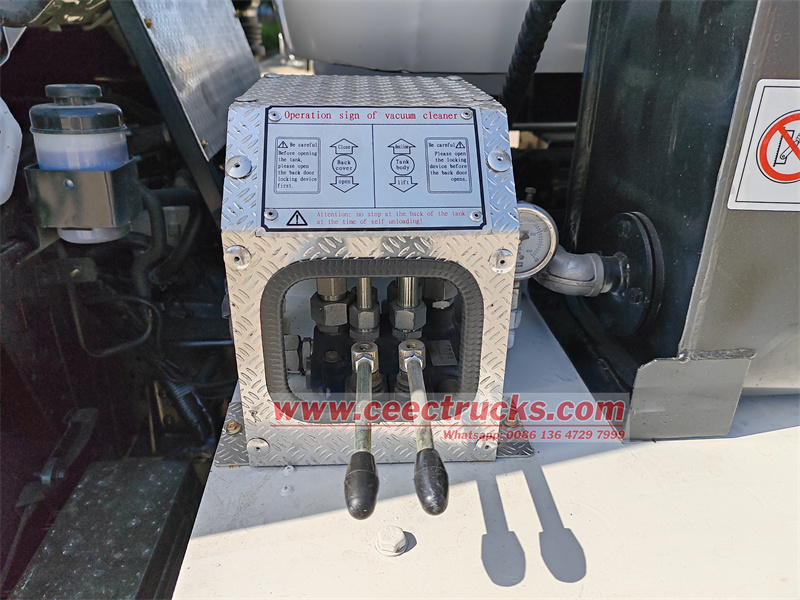

에이… 수동 유압 작동 밸브(운전석 측)

기능 식별:

• 뒤로 닫기/열기:하수 탱크의 뒷쪽 플랩의 닫힘과 열림을 제어하여 하수를 밀폐하거나 빠르게 비웁니다.

• 탱크 본체 감소/상승:유압 시스템을 통해 탱크 본체 각도를 조절하여 다양한 깊이 또는 각도의 작동 요구 사항에 맞게 조정할 수 있습니다.

• 작동 방법:손잡이 형태의 디자인, 민감한 유압 반응, 복잡한 동작도 한 손으로 완료할 수 있어 작업 강도가 줄어듭니다.

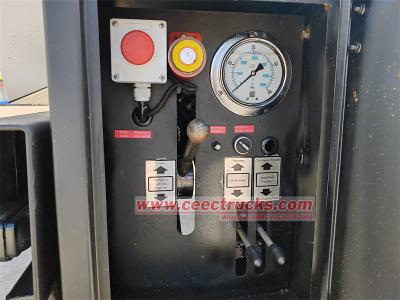

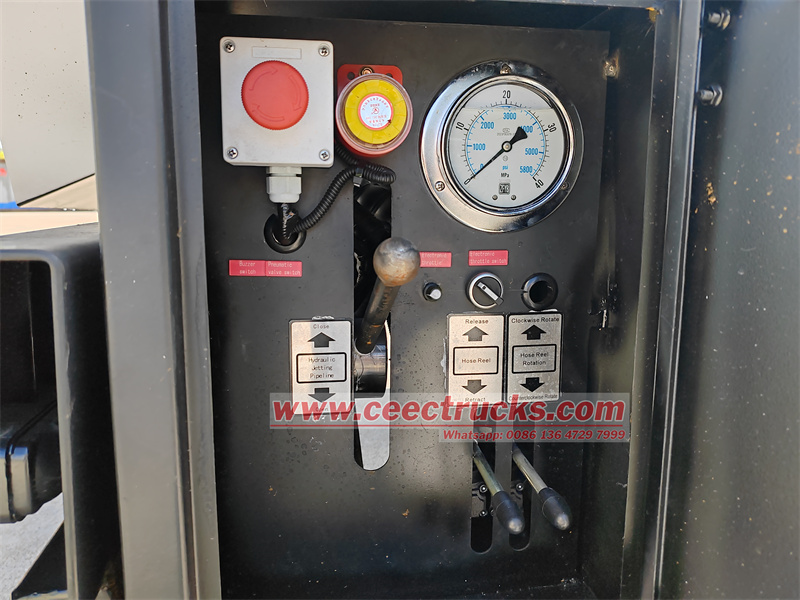

에이… 후면 제어 상자(오른쪽 후면):

1. 고압세척 시스템

• 유압 제트 파이프라인 닫기/열기:오작동으로 인한 수압 누출을 방지하기 위해 고압 파이프라인을 버튼 하나로 제어합니다.

• 호스 릴 해제/수축:전기 호스 릴은 자동으로 수축 및 분리되며, 10m 이상의 호스 길이를 지원하며 장거리 작업에 적합합니다.

• 호스 릴 회전(시계 방향/시계 반대 방향):컨트롤 박스 손잡이를 통해 릴 회전 방향을 조절하고, 호스 각도를 유연하게 조절하며, 엉킴을 방지합니다.

2. 보조 기능 제어

• 부저 스위치:작동 중 부저를 켜서 주변 인원에게 안전에 주의를 기울이고 고압 물 분사로 인한 우발적 부상을 예방하도록 경고합니다.

• 공압 밸브 스위치:하수 추출 중에 탱크가 완전히 밀폐되도록 탱크 밀봉 밸브와 같은 공압 밸브의 개폐를 제어합니다.

• 전자식 스로틀/스위치:전자식 스로틀은 다양한 작동 부하에 맞춰 엔진 속도를 정확하게 조절합니다(예: 가벼운 부하 시에는 저속 에너지 절약, 무거운 부하 시에는 고속 부스트).

IV. 운영 조정 및 안전 설계

에이….이중 시스템 연결 논리

• 우선 순위 제어:하수 탱크와 정수 탱크의 동력 인출 장치는 서로의 백업 역할을 합니다. 한쪽에 고장이 발생하더라도 다른 쪽은 독립적으로 작동할 수 있습니다.

• 안전 연동 장치:탱크의 후면 덮개가 닫히지 않은 경우(Back Over Open 상태), 진공 펌프는 작동할 수 없어 하수 누출을 방지할 수 있습니다.

에이…. 유압 및 전기 중복 설계

• 수동 유압 밸브:전기 시스템에 문제가 생긴 경우에도 탱크 들어올리기, 후면 커버 열기 및 닫기 등의 기본 작업은 운전석 쪽의 수동 밸브를 통해 완료할 수 있습니다.

• 전자식 스로틀 듀얼 모드:복잡한 작업 조건(등반 시 자동 부스트 등)에 대처하기 위해 자동 크루즈 및 수동 조정을 지원합니다.

에이…. 경고 및 비상 시스템

• 부저 + 경고등:작동 중 자동 연결이 가능하여 밤이나 시끄러운 환경에서 이중 경고를 제공합니다.

• 비상 정지 버튼:오른쪽 후방 제어 상자와 캡에는 빨간색 비상 정지 버튼이 있는데, 이를 클릭하면 모든 전원 출력을 차단할 수 있습니다.
