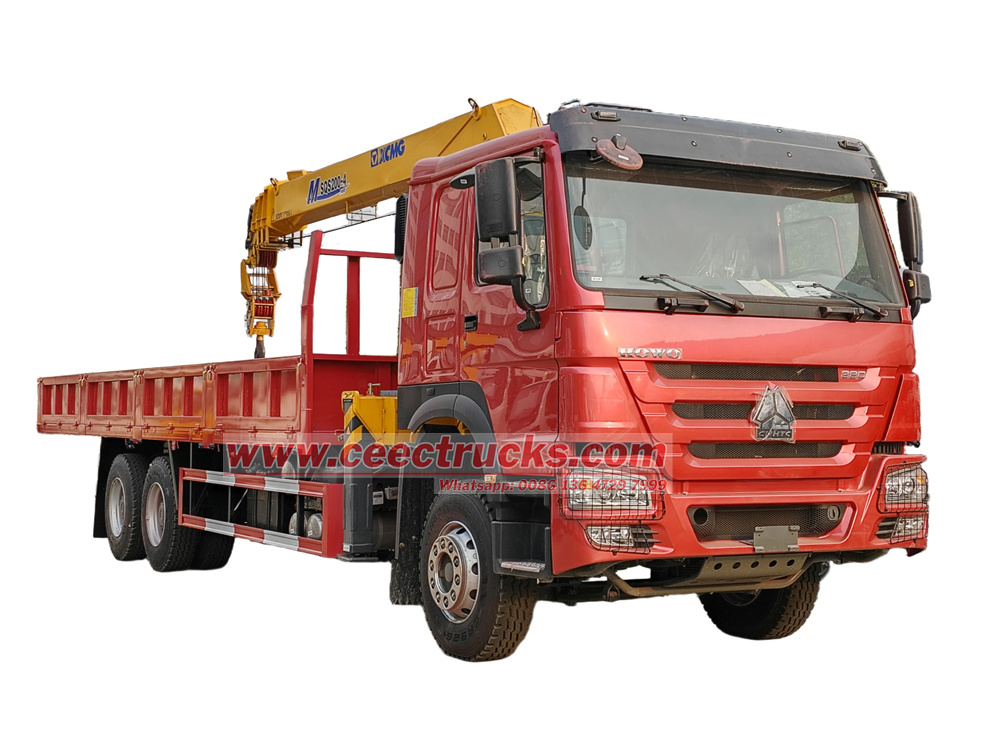

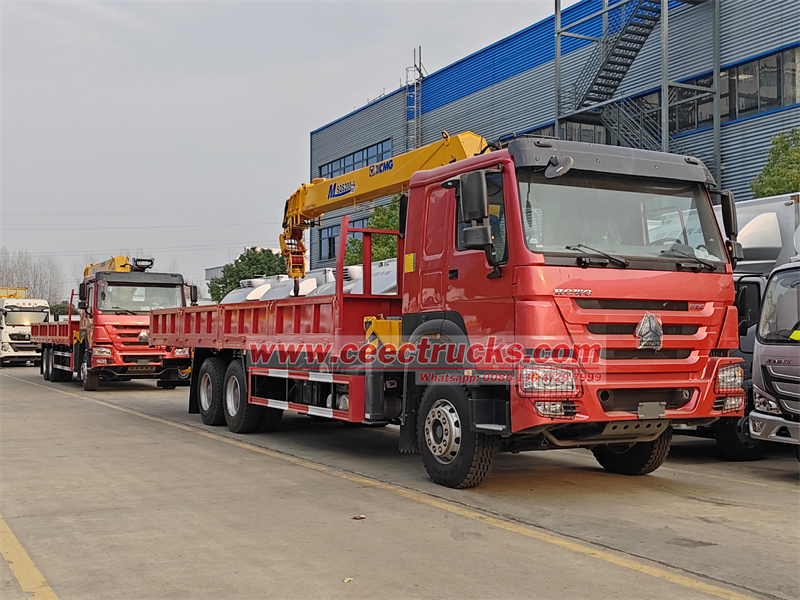

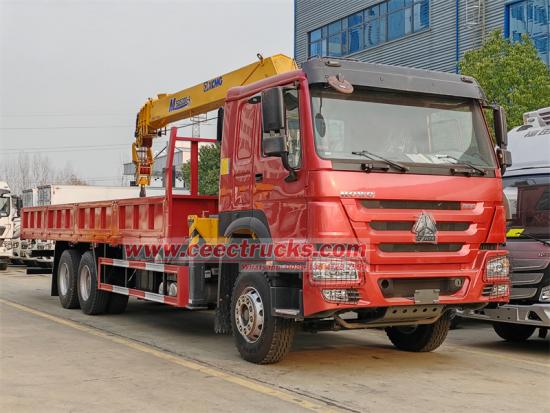

Howo 8T 플랫베드 붐 크레인 트럭

HOWO 6x4 8톤 스트레이트 암 트럭 크레인은 HW76 캡 섀시에 개조되었으며, 하프 캡, 4600+1400mm 휠베이스, WEICHAI WP10.380E22 380HP 엔진, Euro 2 배출, HW19710 10단 기어박스 및 7650이 장착되어 있습니다.×2400×600mm 화물칸입니다. 8톤을 들어 올릴 수 있는 XCMG SQS200-4 크레인이 장착되어 있습니다. 크레인은 좌우측에 있는 수동 유압 작동 레버를 통해 아웃리거의 수축 및 확장, 그리고 크레인의 수축 및 회전을 제어할 수 있습니다.

작업 용량:
8tons
치수(mm):
10350x2500x3350mm
휠베이스(mm):
4600+1400mm
엔진 출력:
279KW/380HP
엔진 유형:
WEICHAI WP10.380E22
액슬 드라이브:
6x4,LHD
기어박스:
HW19710, 10 forward gears, 2 reverse gears
비고:
Equipped with XCMG SQS200-4 boom crane

지금 문의

Howo 8T 플랫베드 붐 크레인 트럭 뛰어난 성능을 자랑하는 엔지니어링 차량입니다. 6x4 구동 방식을 채택하여 강력한 출력을 자랑하며, 다양한 복잡한 도로 조건에도 적응할 수 있고, 운송 및 리프팅 작업의 안정성을 보장합니다. XCMG SQS200-4 8톤 스트레이트 암 크레인이 장착되어 있으며, 붐은 합리적으로 설계되어 넓은 작동 반경과 높은 리프팅 높이를 자랑하여 다양한 작업 환경에서 리프팅 요구를 충족할 수 있습니다. 화물 적재 및 하역 작업이나 장비 설치 작업 등 모든 작업을 효율적으로 수행할 수 있습니다. 차량 구조는 견고하고 내구성이 뛰어나며, 뛰어난 적재 용량을 자랑합니다. 운전석은 편안하고 넓어 운전자에게 쾌적한 작업 환경을 제공합니다. 또한, 뛰어난 제어력과 안전성을 갖추고 있어 사용자가 다양한 엔지니어링 작업을 효율적이고 안전하게 수행할 수 있도록 지원하며, 엔지니어링 건설 분야에서 강력한 조력자가 될 것입니다.

Howo 8T flatbed boom crane truck ● 중국 최고의 화물 탑재 크레인 트럭 공장
● 30년 이상의 전문 제조업체 경험
● 귀하의 요구 사항에 맞게 설계됩니다
● 적합한 트럭을 선택하는 데 도움을 줄 전문적인 영업팀
● 우리는 당신에게 좋은 애프터 서비스를 제공할 수 있습니다

제품 매개변수

Howo 8T 플랫베드 붐 크레인 트럭
일반 기술 매개변수
전체 치수		10350x2500x3350mm
총 차량 중량		25000(kg)
자중		14500(kg)
섀시 사양
섀시 브랜드		하우오
드라이브 모델		6륜 구동,좌측
선실		HW76선실,2개의 좌석슬리퍼와 함께,좌측 운전석, 에어컨 포함
엔진	모델	4행정 직접 분사, 수냉식, 인터쿨러, EGR이 포함된 6기통 직렬 엔진
	유형	웨이차이WP10.380E22
	힘	279KW/380마력
	배출 기준	유로2
	배수량	9.726리터
	최대 토크	1600N.m
	최대 토크 속도	1500-1800rpm
	정격 속도	2200rpm
	연료 유형	디젤
변속 장치		HW19710, 전진 10단, 후진 2단
브레이크 시스템		에어브루아케
휠 베이스		4600+1400mm
앞/뒤 차축 로딩		7000/18000kg
타이어		12.00R20, 10+1개
최대 주행 속도		시속 90km
상부 구조 사양
화물차	차원		7650×2400×600mm
	재료		Q235 탄소강
	화물 두께		측면 1.5mm, 바닥 2.5mm
작업 시스템	붐 유형		직선형 4-암 텔레스코픽 붐
	기중기	크레인 브랜드	XCMG SQS200-4
		최대 리프팅 모멘트	20티엠
		최대 리프팅 용량	8000kg
		최고작업 반경	11.8개월
		최대 리프팅 높이	13.5m
		회전 각도	360°
		설치 공간	1200mm
		추천 전력	27킬로와트
		최대 작동 압력	27엠피에이
		맥스오일 f낮은유압 시스템의	55 엘/분
		크레인 무게	3315킬로그램
	오일 탱크 용량		160리터
	다리	다리 유형	H형
		다리 길이	2.28-5.9(m)
기타 구성	2면 제어 시스템; 다이아몬드 팔레트, 황색 경고 화재; 2.5T 암 등.
옵션	주의등, 에어컨, 흡입밸브, 약품 트레이, 공압밸브, 실린더 등

제품 응용 프로그램

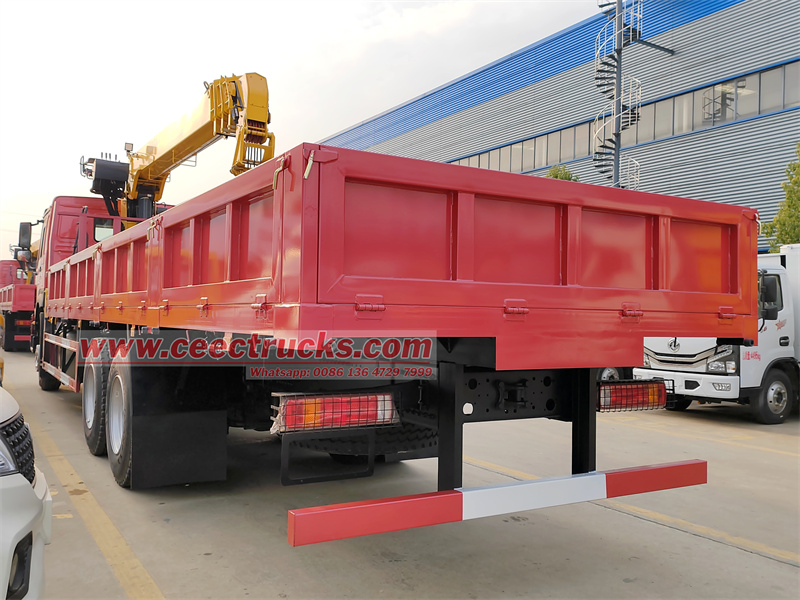

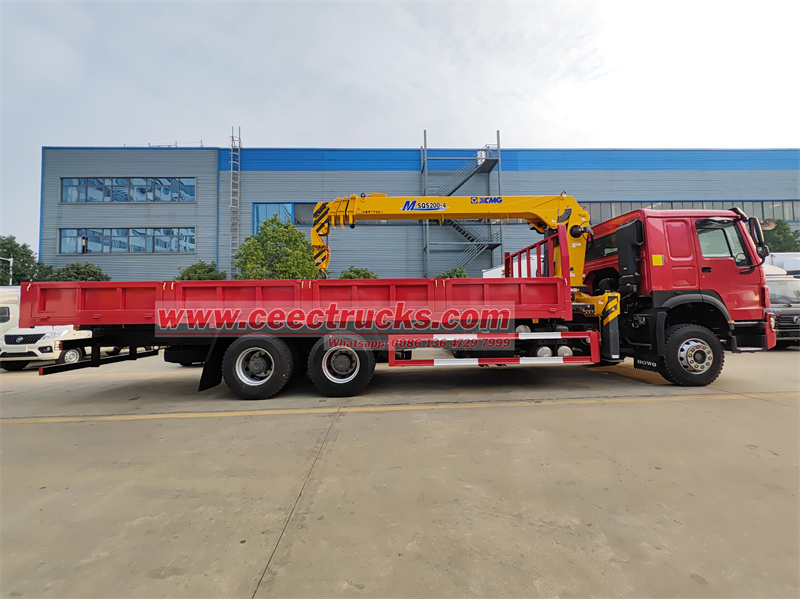

HOWO 6X4 380HP cargo truck with mounted boom crane

★. 섀시 시스템의 기술적 매개변수

이 모델은 HOWO HW76 시리즈 대형 트럭의 개량된 섀시 플랫폼을 채택하고, 하프 로우 캡 구조를 적용했으며, 총 휠베이스는 4,600mm+1,400mm로 최적화되었습니다. 동력 시스템은 9,726L 배기량, 380마력(279kW), 최대 토크 1,600Nm(1,600Nm)의 웨이차이 WP10.380E22 터보차저 디젤 엔진을 탑재했습니다.·m@1500-1800rpm으로 유로 II 배출 기준을 충족합니다. 변속기 시스템은 HW19710 10단 수동 변속기와 맞물려 1단 기어비 12.1, 최고 기어비 0.78, 그리고 4.8단 기어비의 구동축이 황금빛 파워 체인 조합을 이룹니다.

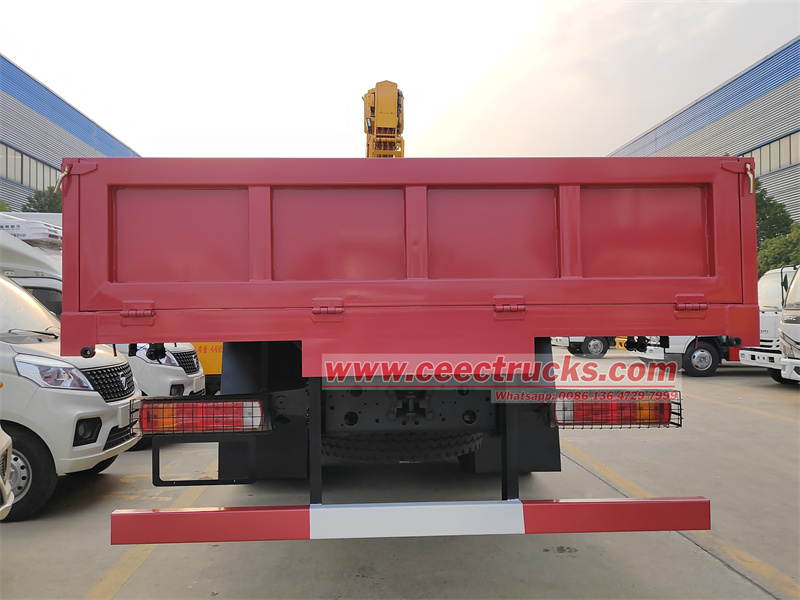

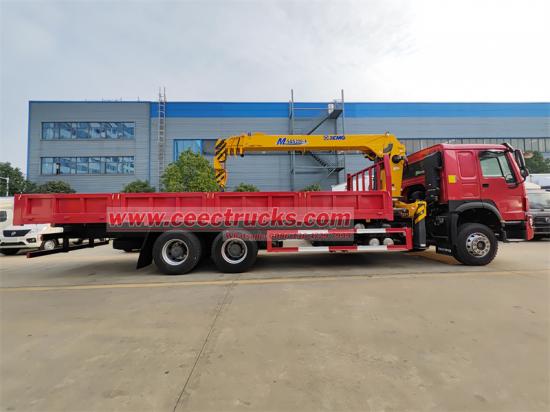

6X4 SINOTRUK HOWO 380HP Truck With Mounted Crane

★. 상위 시스템의 기술적 특징

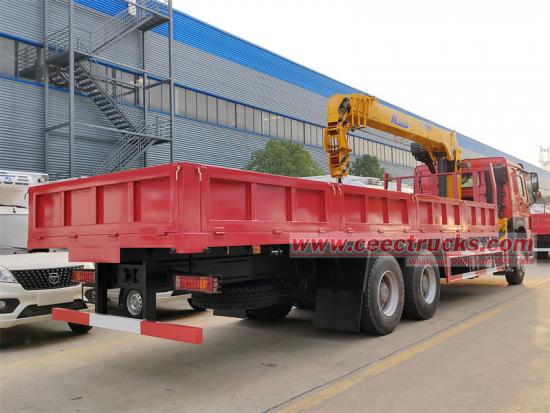

1. 화물 상자 시스템:

표준사이즈 7650mm를 채택하였습니다×2400mm×600mm 강철 화물칸은 바닥판 두께 8mm, 측면판 두께 5mm입니다. 화물칸 앞쪽에는 유압식 아웃리거 작동실이 장착된 1.2m 길이의 공구함이 설치되어 있습니다.

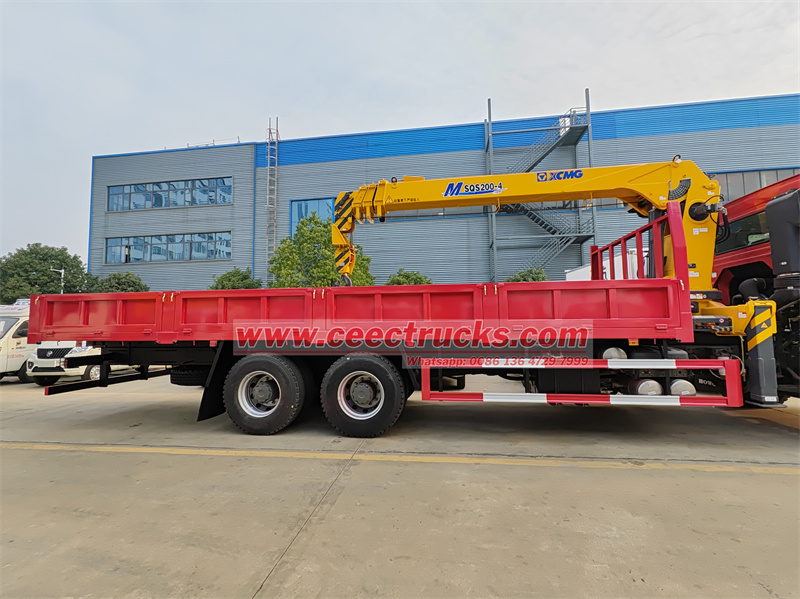

2. 리프팅 시스템:

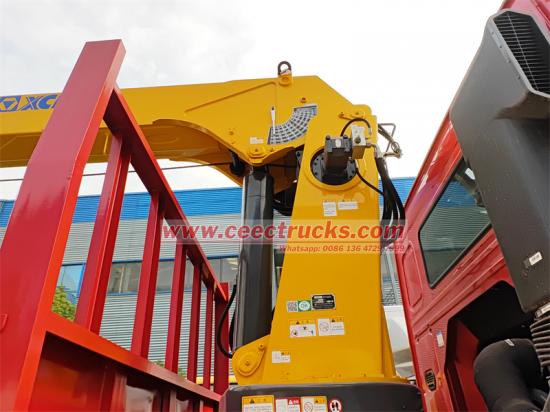

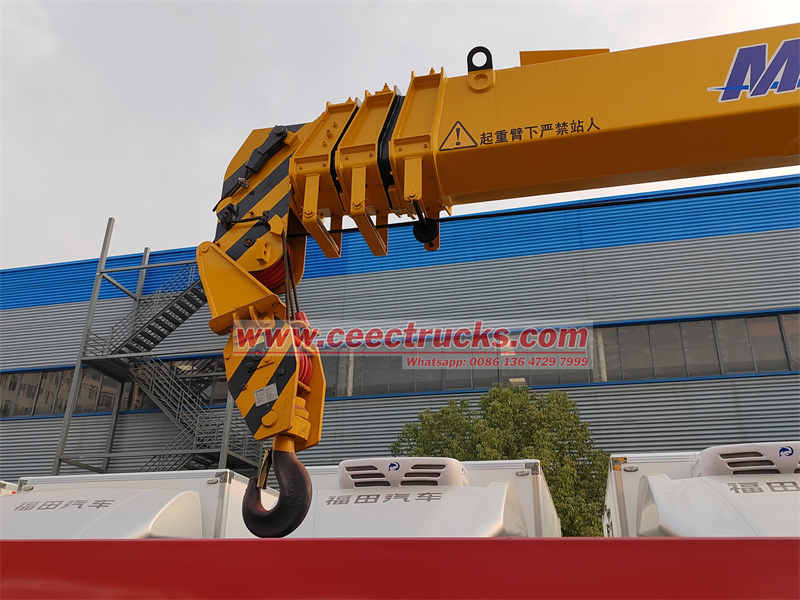

XCMG SQS200-4 스트레이트 암 크레인을 장착하여 최대 작업 반경 11.8m, 최대 인양 높이 13.5m, 최대 인양 중량 8톤을 제공합니다. 4단 육각형 붐 구조와 단일 실린더 로프 로우 텔레스코픽 시스템을 채택했으며, 메인 인양 와이어 로프가 장착되어 있습니다. 유압 시스템은 작동 압력 27MPa, 55L/min 기어 펌프가 장착되어 있으며, 표준으로 이중 유압 작동 스테이션(양쪽에 1개씩)이 장착되어 있습니다.

★. 유압 제어 시스템

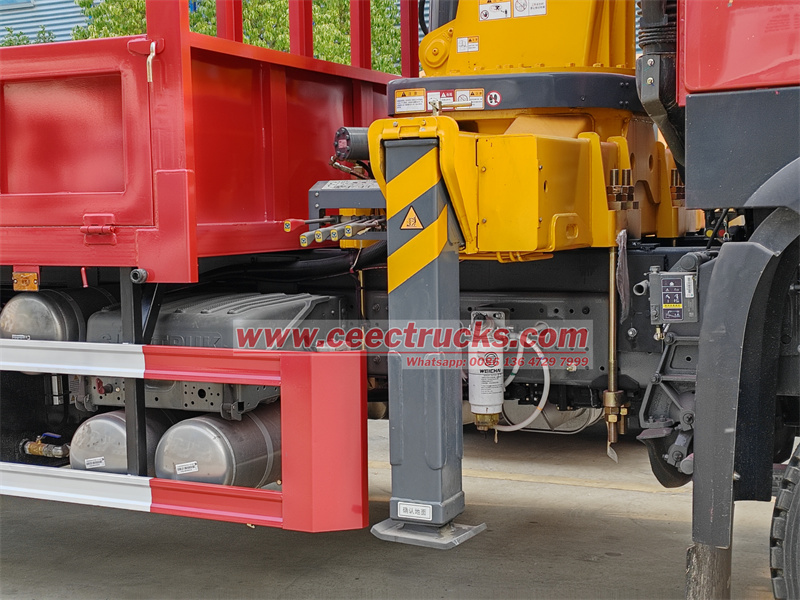

1. 아웃리거 시스템:

전면 H형 유압식 아웃리거를 장착했으며, 수평 스팬은 5.2m, 종방향 스팬은 4.8m입니다. 단일 아웃리거 실린더의 직경은 100mm, 스트로크는 800mm이며, 기계식 수직 아웃리거와 수평 아웃리거 연동 장치가 장착되어 있습니다. 아웃리거 제어 밸브는 전자기식 역방향 밸브를 사용하며, 작동력은 ≤50N.

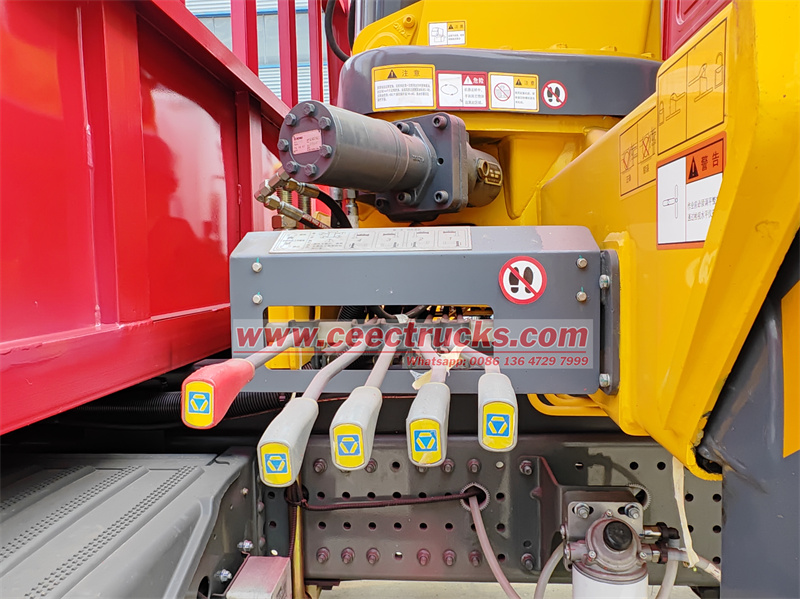

2. 크레인 운영 시스템:

부하에 민감한 비례 제어 시스템을 사용하여 메인 밸브는 제어 정확도가 높은 6밸브 그룹입니다.±0.5%. 좌우 수술대 모두 다음이 장착되어 있습니다.

- 메인 윈치 제어 핸들(기계식 자체 잠금 기능 포함)

- 붐 제어 핸들(비례형)

- 회전 제어 핸들(버퍼 밸브 포함)

- 텔레스코픽 암 컨트롤 스위치(인칭 타입)
