FAW 8T 트럭 로더 크레인

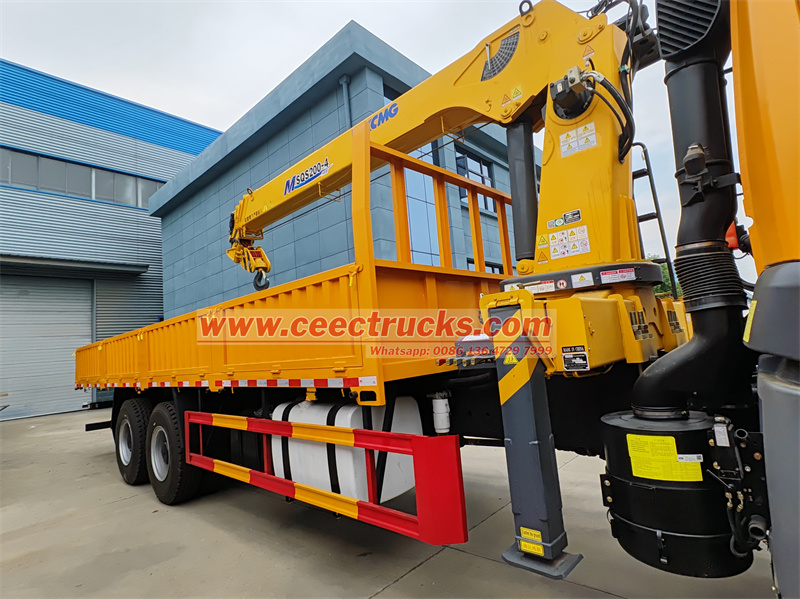

FAW RHD 트럭 장착 8톤 크레인은 Jiefang의 새로운 J5P 6x4 우핸드 드라이브 캡 섀시를 기반으로 개조되었으며, 휠베이스는 3800+1350mm이고, WP10.340E32 Euro 3 340HP 엔진, FAST 9JSD135T 9단 변속기, 12.00R20 타이어, 상부 적재함 크기는 6500x2400x700mm, XCMG MSQS200-4 4단 스트레이트 암 크레인이 장착되어 있으며, 최대 리프팅 중량은 8톤, 최대 리프팅 토크는 20톤입니다. • m, 최대 팔 길이 13.2m, 최대 리프팅 높이 14.2m, 360 ° 모든 회전, 크레인 무게 3450kg, 크레인의 상단 작동 플랫폼과 크레인 양쪽의 유압 작동 레버를 포함한 3가지 작동 위치, 크레인에는 유압식 아웃리거 2개가 장착되어 있습니다.

작업 용량:
8tons
치수(mm):
9800x2500x3560mm
휠베이스(mm):
3800+1350mm
엔진 출력:
250kW/340HP
엔진 유형:
WP10.340E32
액슬 드라이브:
6x4,RHD
기어박스:
FAST 9JSD135T,9-speed,manual
비고:
Equipped with XCMG MSQS200-4 boom crane

지금 문의

그만큼 FAW 8T 트럭 로더 크레인 우측 핸들 구동 시장에 맞춰 제작된 실용적인 도구입니다. Jiefang 신형 J5P 6x4 우측 핸들 구동 섀시를 기반으로 제작되어 강력한 출력과 견고한 섀시를 자랑합니다. 340마력의 Weichai 엔진은 9단 변속기와 결합되어 강력한 등판력과 안정적인 주행 성능을 제공하며, 복잡한 도로 조건에도 쉽게 대처할 수 있습니다. 상부 XCMG MSQS200-4 4단 스트레이트 암 크레인은 최대 8톤의 리프팅 용량, 붐 길이 13.2m, 리프팅 높이 14.2m로 중거리 및 단거리 리프팅 요구를 충족합니다. 유연한 작동과 3단계 작동 위치를 제공하며, 아웃리거, 토크 제한기, 과부하 보호 등 안전 장치를 갖추고 있어 안정적이고 안전한 작업을 보장합니다. 이 차량은 운송 및 리프팅 기능을 통합하여 장비 운송의 번거로움을 줄이고 건설 비용을 절감할 수 있습니다. 항만, 광산, 물류 등 복잡한 작업 환경에 적합합니다.

● 중국 최고의 이스즈 도로 청소차 공장

● 30년 이상의 전문 제조업체 경험.

● 엄격한 QC팀 구성으로 품질 보장

● OEM 맞춤형 서비스, 회사 로고 인쇄

● 즉시 배송. 모든 주문 환영.

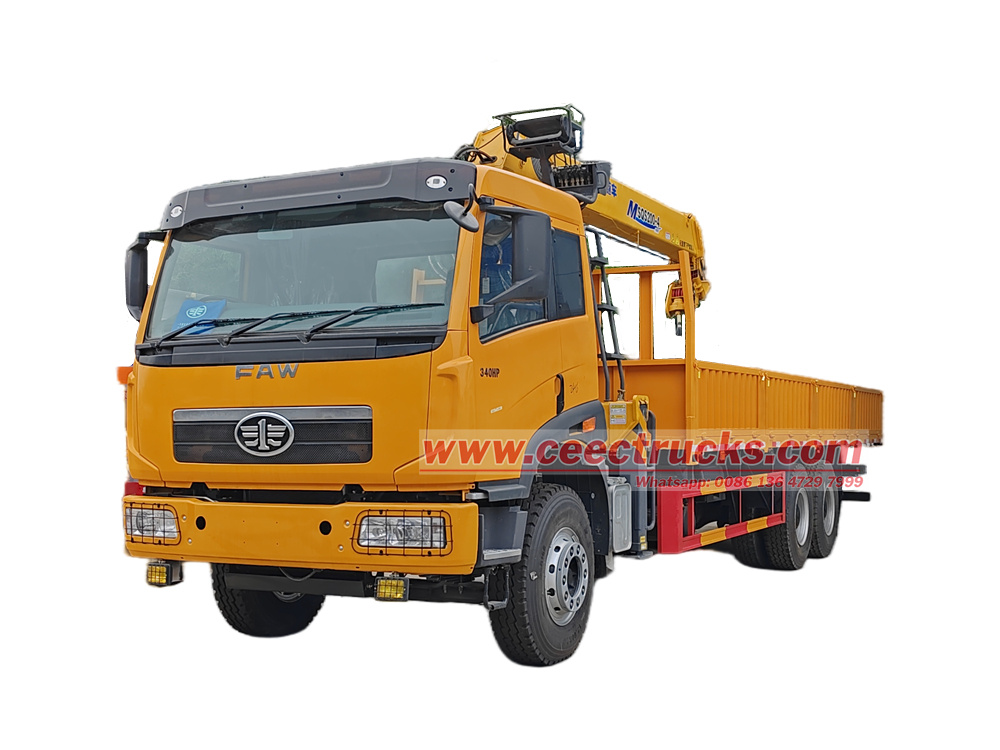

FAW 8 T truck loader crane

FAW 6x4 우핸들 8톤 붐 크레인 트럭
차량 모델:		CEEC5250GXH
섀시 치수 및 매개변수	전체 치수(L x W x H)	9800x2500x3560mm
	화물 상자 치수 （ 길이 x 너비 x 높이 ）	6500x2400x700 mm
	휠베이스:	3800+1350 mm
무게와 용량	총중량 / 자체 중량:	25000/12800 킬로그램
	유효 탑재량:	12톤
	차축 하중:	7000 / 1800 0 (두 개의 축) 킬로그램
엔진	엔진 유형:	4행정, 직렬 6기통, 인터쿨링, 터보차징
	엔진 모델:	WP10.340E32
	마력:	250kW/340마력
	배수량:	9.726리터
	정격 속도	2200rpm
	최대 토크	1250N.m
	최대 토크 속도	1400-1600rpm
	배출 기준:	유로 3
전염:		빠른 9JSD135T
브레이크	에어 브레이크
택시	좌석 수:	3
택시	유형	FAW 신형 J5P 340HP 고층 플랫 루프 캡 완전 플로팅 캡, 에어컨 포함
차대	드라이브 유형:	6 엑스 4, 오른손잡이
	타이어:	10+1 (스페어 타이어 포함)

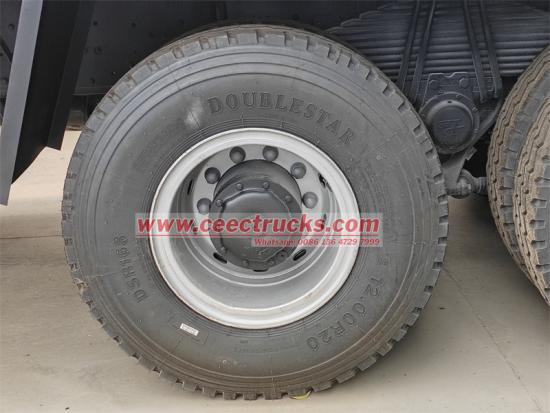

	타이어 모델:	1 2 .00R20
	최대 속도:	시속 90km
연료 탱크	숫자:	1
	유형:	디젤
	용량:	3 00L
구성:	1	파워 스티어링 시스템
	2	공기 조절
	3	반사 마킹
	4	ABS
	5	무료 유지 보수 배터리
기중기 매개변수	상표	엑스씨엠지
	모델	MSQS200-4
	붐 타입	4 섹션 텔레스코핑 붐
	최대 승강기 높이	14.2 중
	최대 리프팅 모멘트	20톤•m
	최대 팔 길이	13.2m
	최대 리프팅 용량	8000 킬로그램
	크레인 무게	3 4 50kg
	정격 유압	26MPa
	진폭 범위	0 ° -75 °
	회전 각도	360°전방 회전
	유압 시스템의 최대 오일 흐름	63/50+50L/분
	오일 탱크 용량	200 엘
	아웃리거 스팬	앞쪽 H형 ,5580 mm
	설치 공간	1200 mm

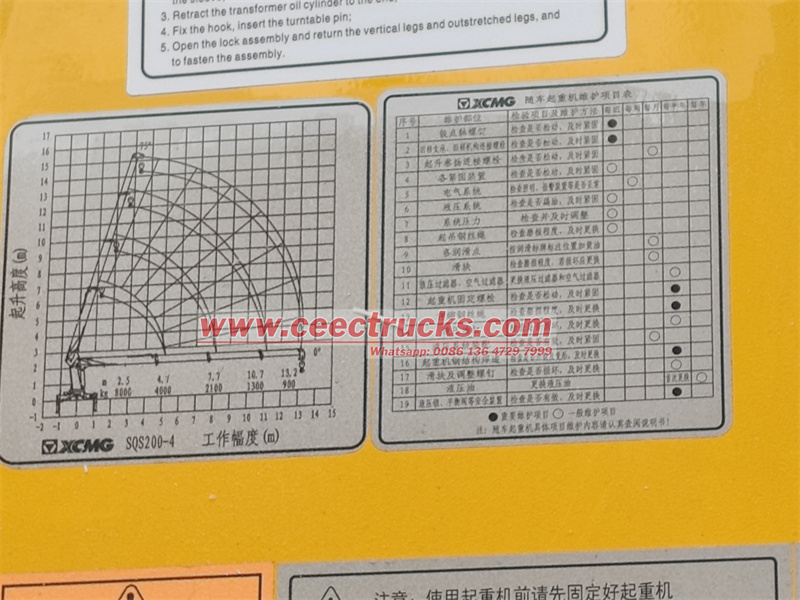

	리프팅 용량	2.5/8000, 4.7/4000, 7.7/2100, 10.7/1300, 13.2/900m/kg

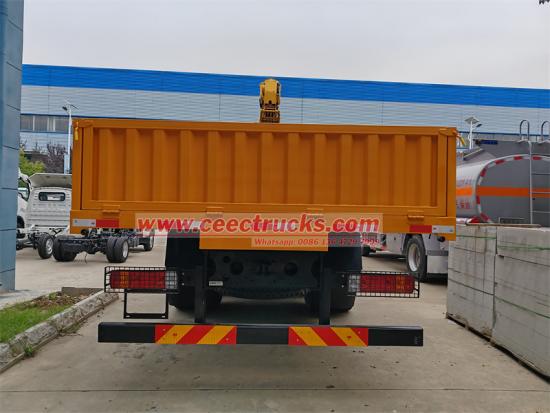

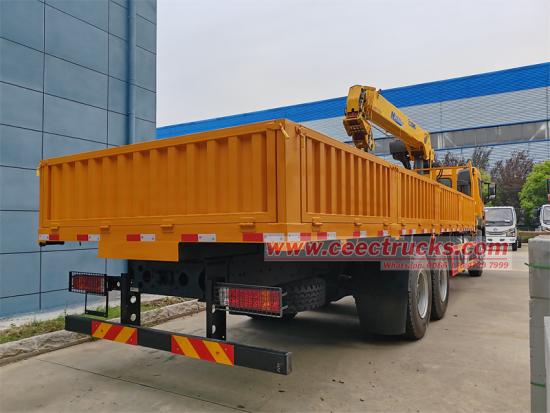

뱃짐 상자	차원	6500x2400x700 mm
뱃짐 상자	두께	측면 6mm, 바닥 8mm

FAW 8 T truck loader crane

● 섀시 구성 : 안정적인 하중 지지, 강력한

그만큼 FAW 6X4 340HP 트럭 장착 XCMG 크레인 신형 Jiefang J5P 6x4의 우핸들 캡 섀시를 기반으로 개량되었으며, 유연성과 안정성을 고려하여 3,800mm+1,350mm의 더블 프론트 액슬 휠베이스 디자인을 채택했습니다. 동력 시스템은 유로 III 배출 기준에 부합하는 WP10.340E32 엔진을 탑재하여 340마력을 발휘하며, 최대 토크는 1,350Nm입니다. · m, FAST 9JSD135T 9단 기어박스, 부드러운 변속과 선형적인 출력, 그리고 강력한 그립력을 제공하는 12.00R20 강철 와이어 타이어와 결합되어 무거운 짐을 싣고 오르거나 고속 순항하는 등 다양한 상황에 적응할 수 있습니다.

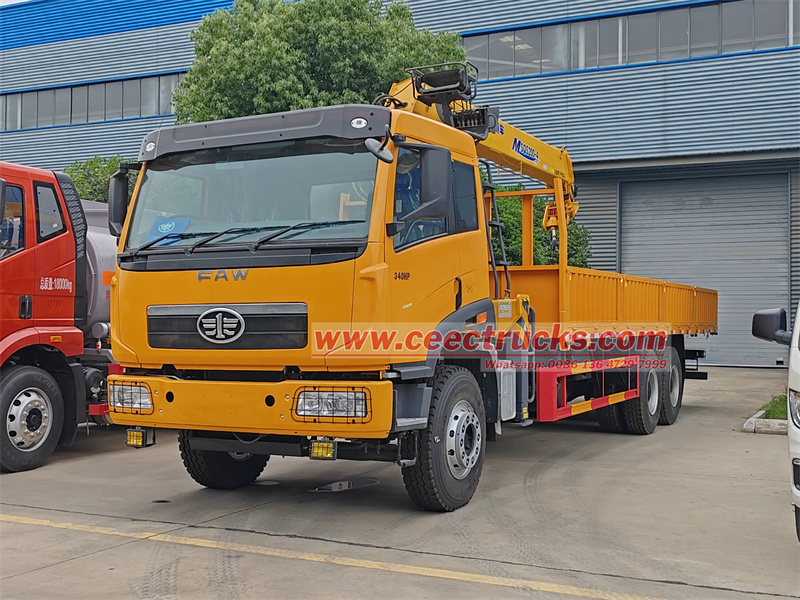

FAW 6x4 RHD 8tons boom crane truck

● 크레인 매개변수: 정확하고 효율적이며 다양한 시나리오에 적응 가능

상부에는 최대 인양 중량 8톤, 인양 토크 20톤의 XCMG MSQS200-4 4단 스트레이트암 크레인이 장착되어 있습니다. · m. 핵심 매개변수는 다음과 같습니다.

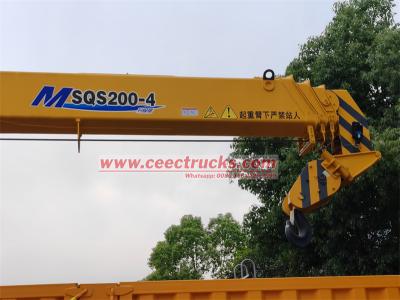

◆ 붐 성능: 4단 U자형 암은 고강도 강철로 제작되었으며, 최대 연장 길이는 13.2m, 최대 인양 높이는 14.2m로 중거리 및 단거리 인양에 적합합니다. 붐은 유압 실린더로 구동되어 연장 및 수축되며, 작업 효율을 높이기 위해 동기식 텔레스코픽 기술이 적용되었습니다.

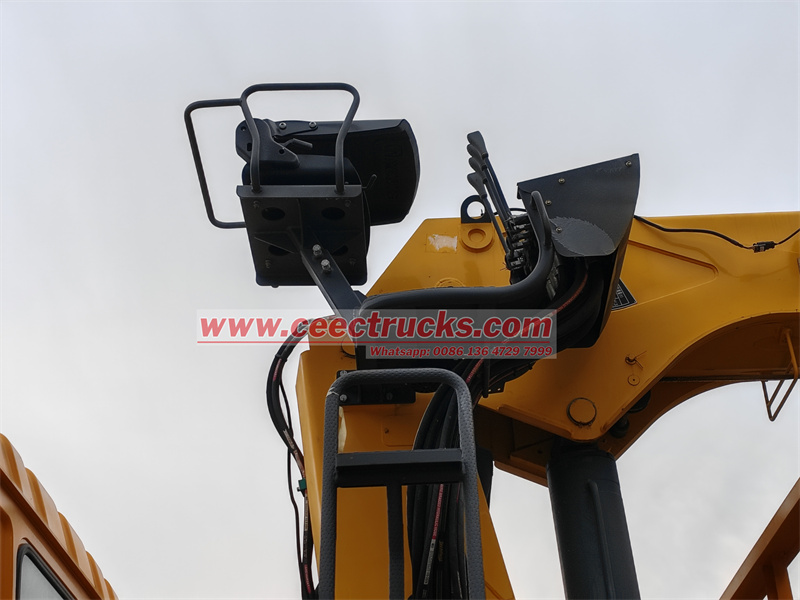

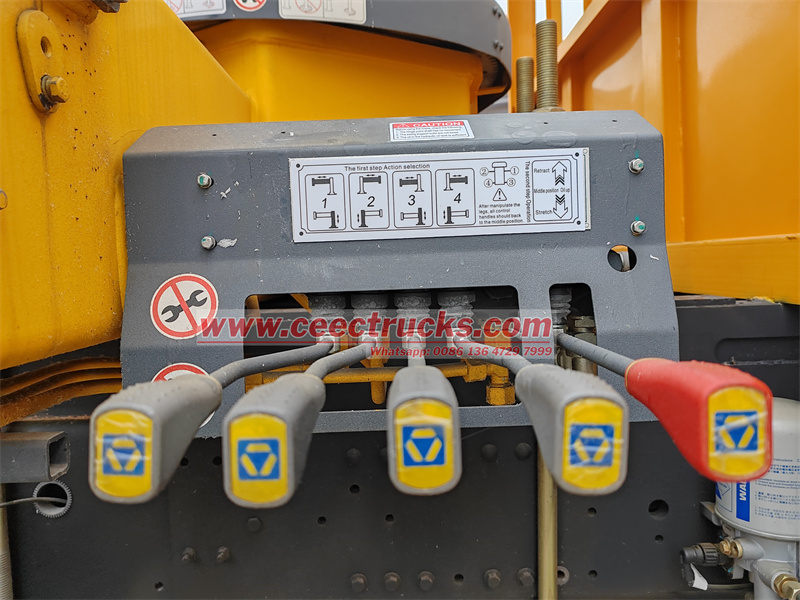

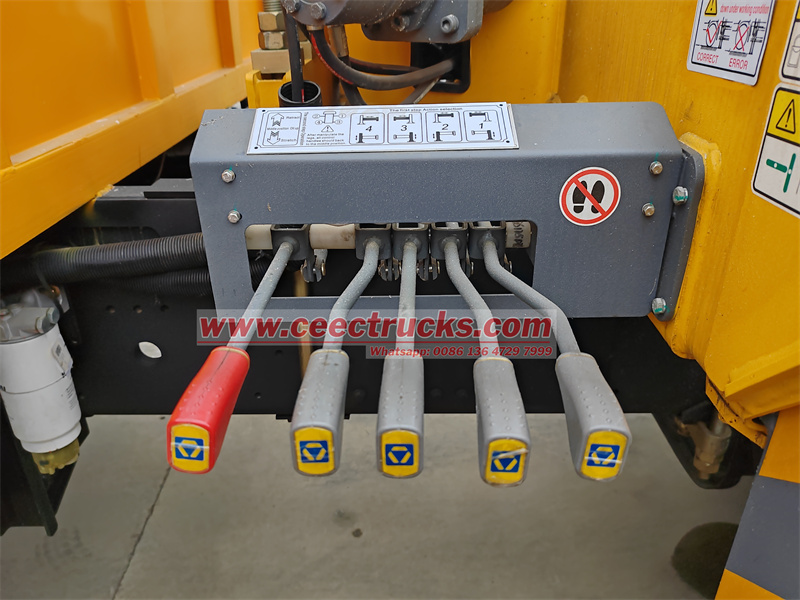

◆ 운영 체제: 크레인 상단의 조작대(넓은 시야로 정밀한 위치 조정에 적합)와 크레인 양쪽의 유압식 조작 레버(지상에서 빠른 조정 가능)를 포함하여 3가지 작동 위치가 제공되어 다양한 작업 조건의 요구를 충족합니다. 조작 핸들에는 비례 제어 밸브가 통합되어 밀리미터 단위의 미세한 움직임을 구현합니다.

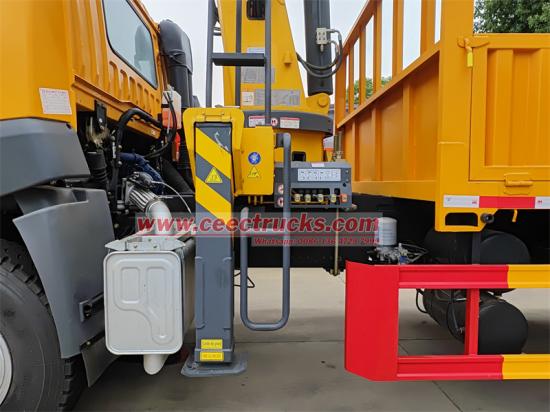

◆ 아웃리거 시스템: 5.58m의 폭을 가진 H형 이중 챔버 유압 아웃리거가 장착되어 있으며, 양방향 유압 잠금 장치를 통해 아웃리거의 안정성이 보장됩니다. 아웃리거 실린더 스트로크는 고르지 않은 지면에도 적합하도록 조절 가능합니다.

◆ 안전 구성: 내장된 토크 리미터는 하중과 진폭을 실시간으로 모니터링하고 과부하 시 진폭을 자동으로 제한합니다. 붐 높이 리미터는 과도한 높이 상승을 방지합니다. 비상 수동 펌프는 유압 시스템에 문제가 발생하면 붐을 수동으로 수축할 수 있습니다.

● 작동 원리: 유압 구동, 협업 작업

트럭 크레인의 핵심 작동 원리는 유압 전달 장치와 기계 구조의 조정에 기초합니다.

◆ 동력 전달: 섀시 엔진은 동력 인출 장치(PTO)를 통해 유압 펌프를 구동하여 기계 에너지를 유압 에너지로 변환합니다. 고압 오일은 제어 밸브 그룹을 통해 크레인 회전 모터, 가변 길이 실린더, 텔레스코픽 실린더 및 아웃리거 실린더로 분배되어 각 메커니즘의 작동을 실현합니다.

◆ 아웃리거 배치: 아웃리거 제어 밸브를 작동하면 고압 오일이 아웃리거 실린더를 밀어 확장되어 안정적인 지지 플랫폼을 형성합니다.

◆ 붐 확장: 텔레스코픽 실린더는 붐 섹션이 단계적으로 확장되도록 구동하고 동기식 텔레스코픽 시스템은 각 붐 섹션의 속도가 일치하도록 하여 걸림을 방지합니다.

◆ 리프팅 및 회전: 리프팅 모터는 드럼을 구동하여 와이어 로프를 수축 및 해제하여 무거운 물체를 들어올리고 내리는 작업을 수행합니다. 회전 모터는 턴테이블을 구동하여 360도 회전합니다. ° 리듀서를 통해 회전 버퍼 밸브가 시작/정지에 미치는 영향을 줄여줍니다.

◆ 부하 제어: 토크 리미터는 암 길이와 상승 각도를 기반으로 안전 하중을 계산합니다. 정격 하중에 도달하면 청각 및 시각 경보를 울리고 작동을 제한하여 안전을 보장합니다. 실린더의 오일 회로에는 밸런스 밸브가 설치되어 붐이 실수로 떨어지거나 후퇴하는 것을 방지합니다.

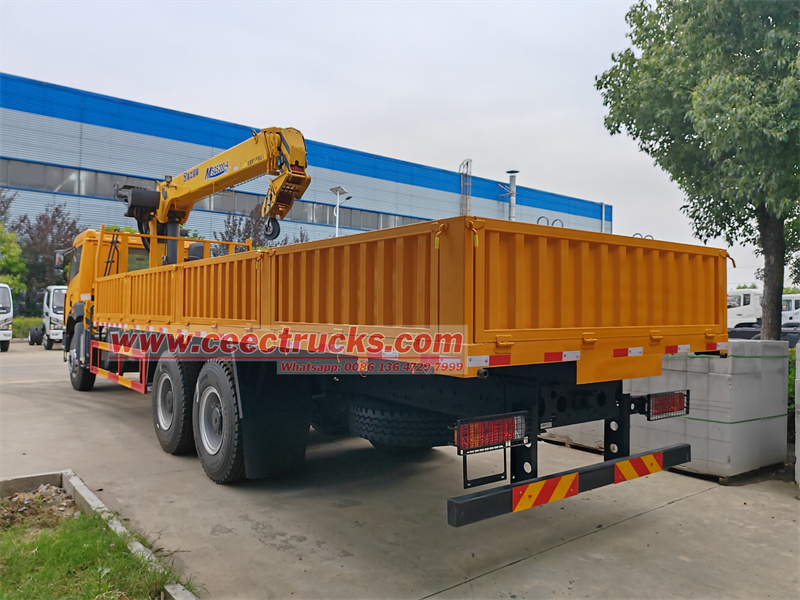

FAW 6X4 RHD XCMG MSQS200-4 crane truck

★ 유로3형, 웨이차이 엔진, 연료 소비량 20% 절감

★ 수동 9단 기계식 변속 기어박스

★ 12개월 동안 무료로 제공되는 신속한 예비 부품

★ 공인 FAW 붐 크레인 트럭 수출업체

★ FAW 스트레이트 크레인 트럭에 대한 교육 서비스.

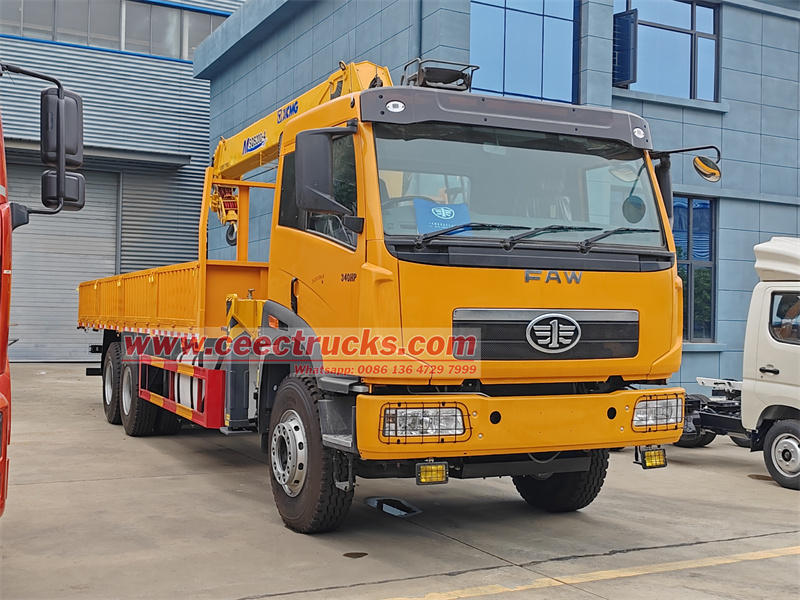

FAW 6x4 RHD 8tons boom crane truck

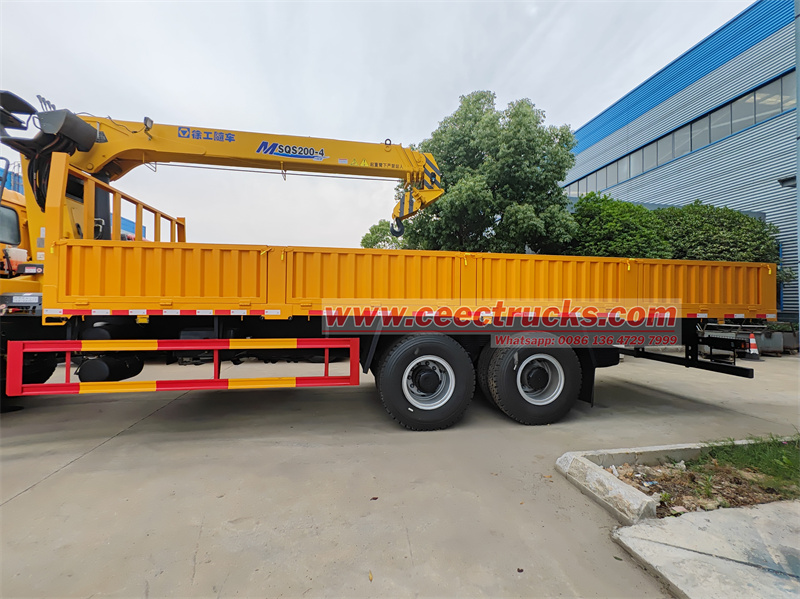

FAW 6X4 340HP truck mounted XCMG crane

중국 전문 붐 크레인 트럭 공급업체 및 수출업체, 고품질 트럭 장착 크레인 공급 저희는 크레인 트럭에 대한 빠른 배송과 12개월 보증을 보장합니다. 저희 크레인 트럭은 동유럽 및 CIS 국가, 아프리카, 동남아시아, 중남미, 중동 등 80개국 이상에 판매되고 있습니다.
