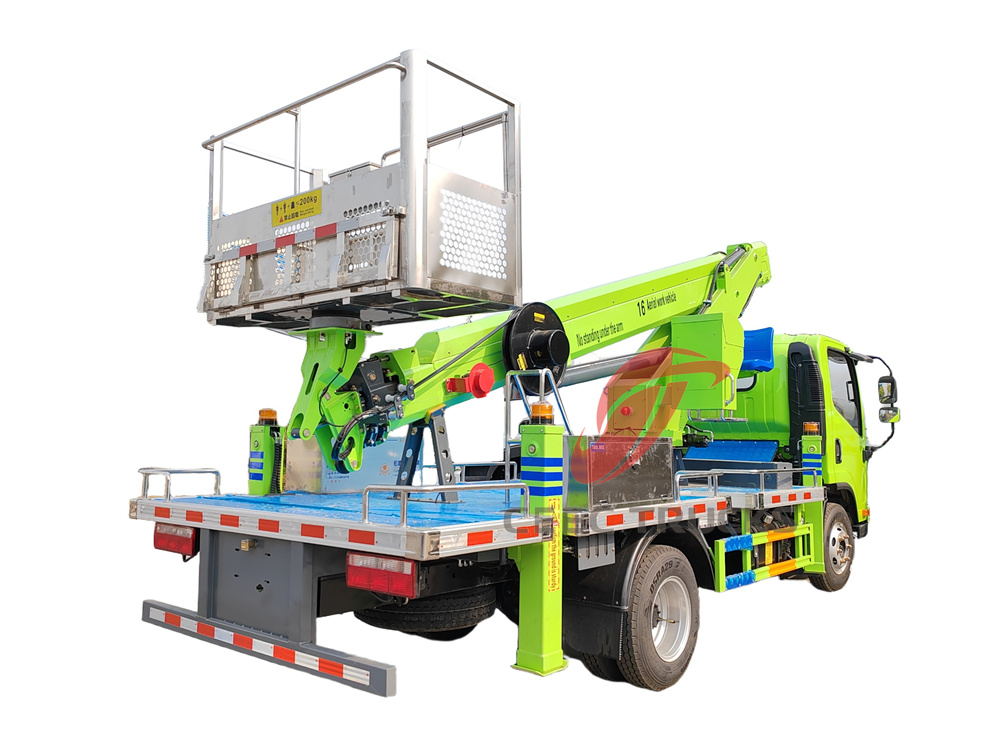

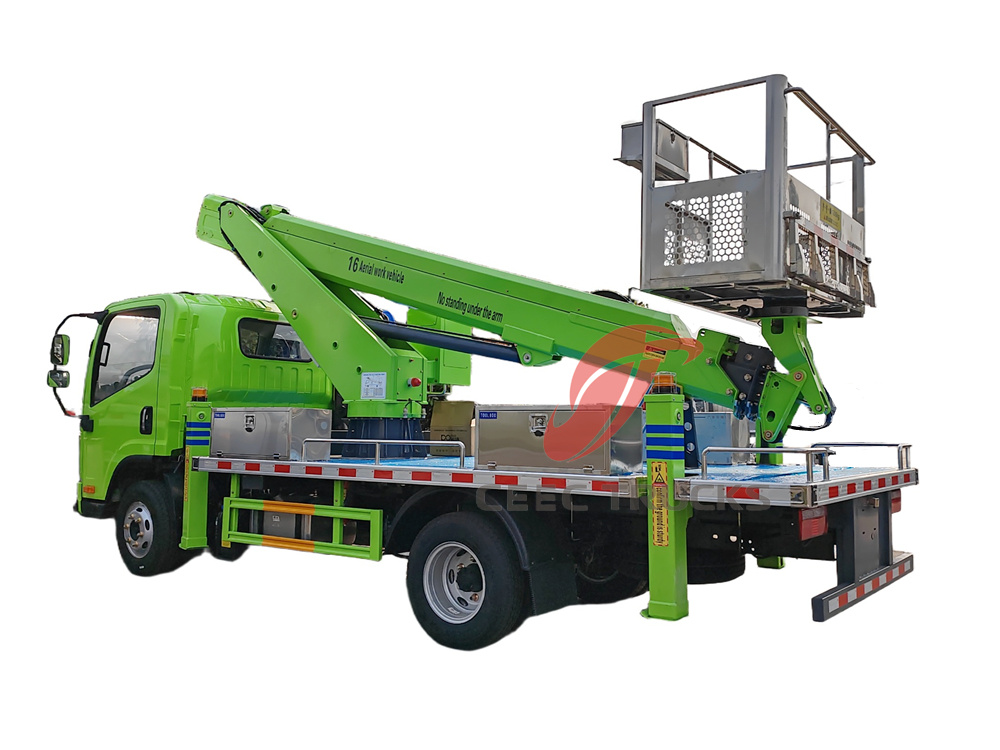

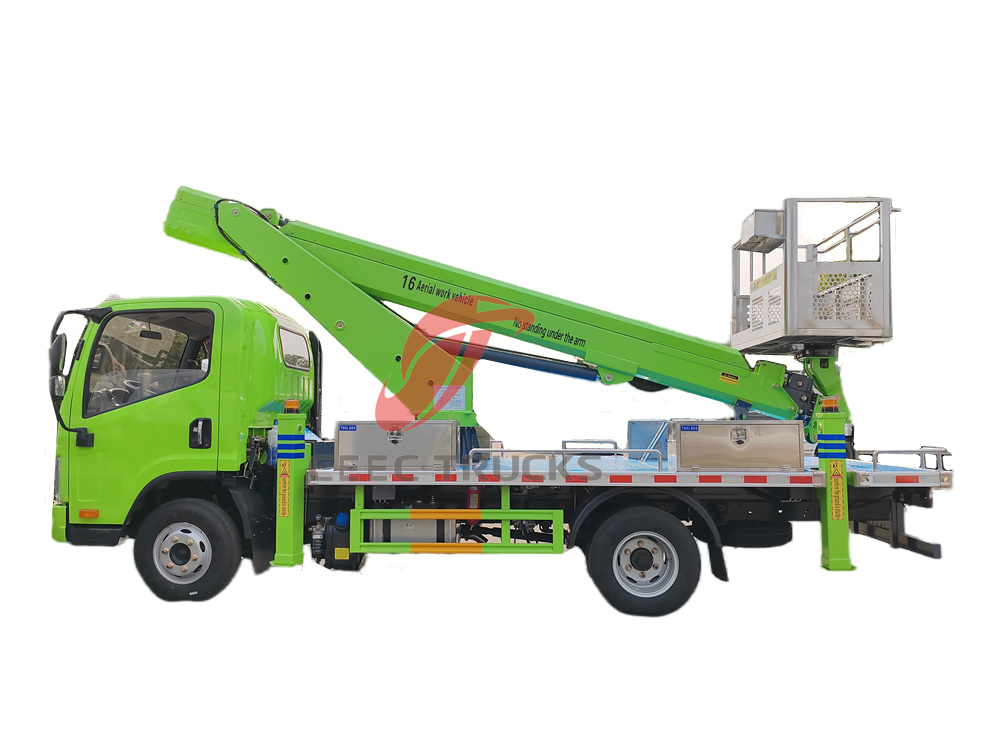

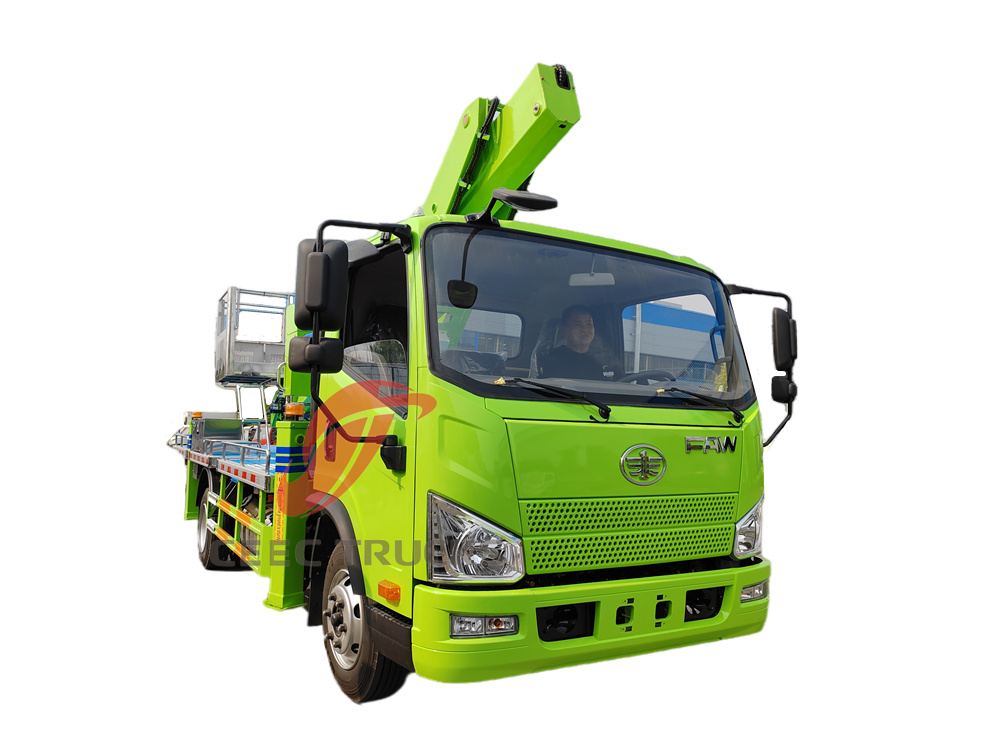

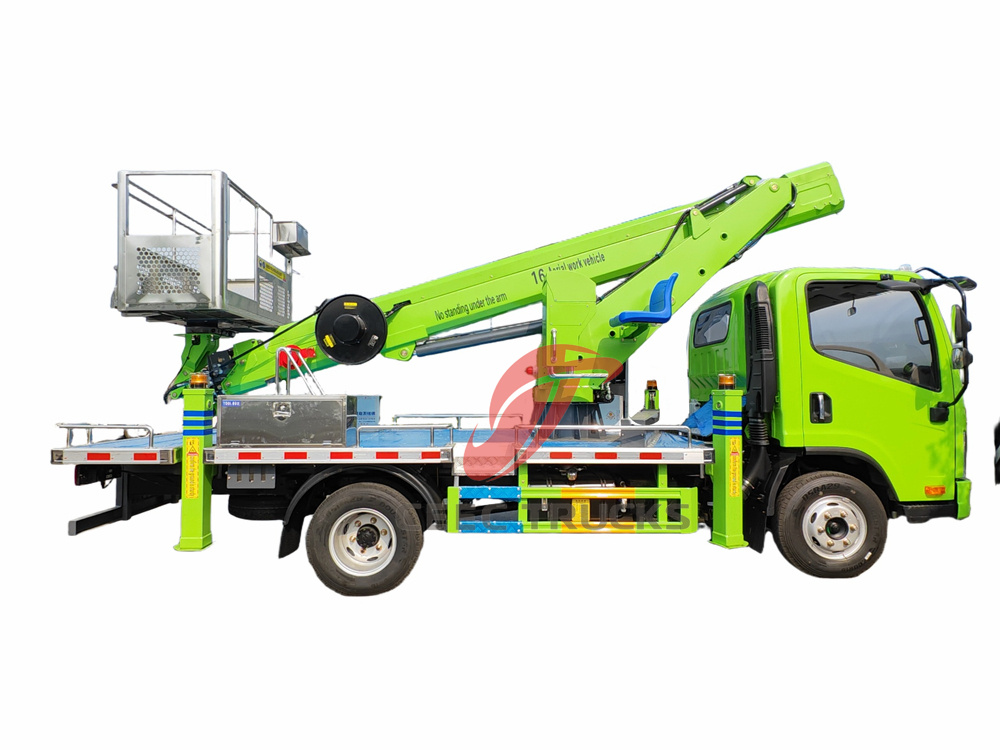

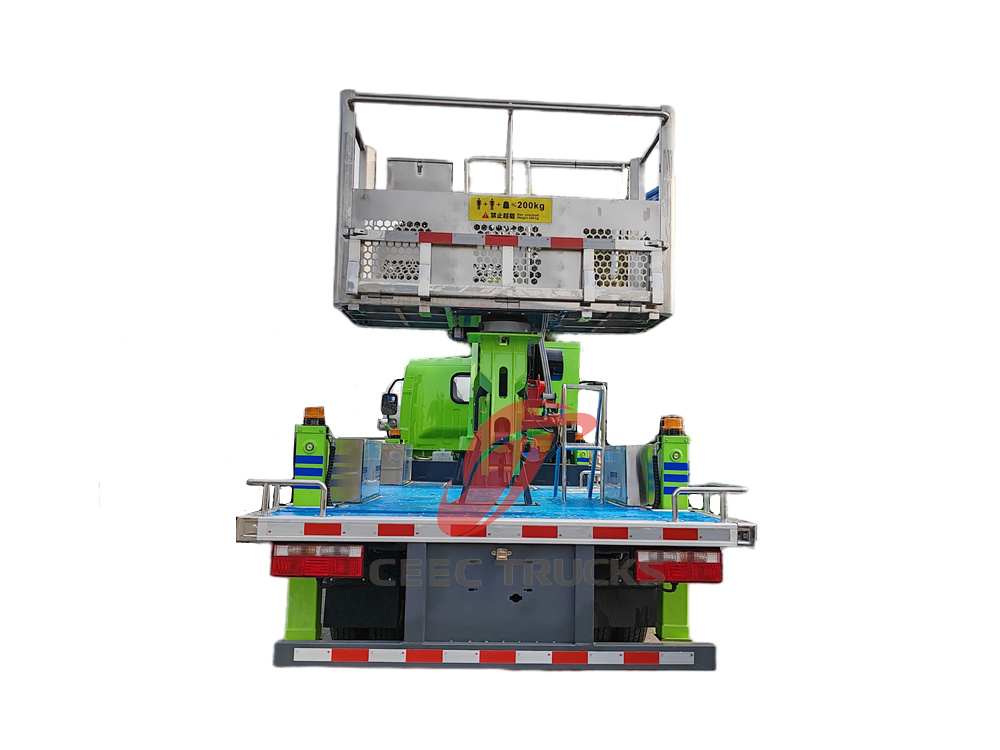

FAW 16m 굴절식 고소작업차

그만큼FAW 16m 굴절식 고소작업차FAW J6F 시리즈 CA1040 섀시를 기반으로 제작되었으며, Xichai 130마력 National VI 엔진과 WLY 6단 변속기가 장착되어 강력하고 친환경적입니다. 상부 차체는 총 길이 16m의 4단 스트레이트 암 공중 작업 암을 채택했습니다. 유압 구동 장치는 다단 동기식 텔레스코픽 및 360도 회전을 실현합니다.°연속 회전. 자동 수평 조절 시스템 덕분에 정밀하고 안정적인 작업이 가능합니다. 꼬리 작업대는 200kg의 하중을 견딜 수 있으며, 미끄럼 방지 알루미늄 플레이트와 회전 기능을 갖추고 있어 다양한 각도에서 작업할 수 있습니다. 차량은 전면 4개의 V자형 다리와 후면 H자형 다리로 지지되며, 원버튼 수평 조절 기능은 복잡한 지형에도 적응할 수 있습니다. 작동 제어는 지상 유무선 원격 제어 듀얼 모드를 통합하고, 과부하 경보, 유압 과부하 보호, 충돌 방지 시스템, 비상 보호, 연동 장치 등 다양한 안전 보호 기능을 탑재하여 효율성과 안전성을 보장합니다. 이 차량은 도시, 건설, 산업 등 다양한 분야에서 널리 사용되고 있으며, 항공 작업에도 신뢰할 수 있는 선택입니다.

● 중국 최고의 이스즈 고소작업차 공장
● 귀하의 요구 사항에 맞게 설계됩니다

● OEM 맞춤형 서비스, 회사 로고 인쇄

● 빠른 배송 시간, 빠른 10일 배송 시간
● 24개월 장기보장 시간보증

섀시 시스템

●. 섀시 모델:FAW J6F 시리즈 CA1040 경트럭 섀시 개조를 기반으로, 하중 지지력과 통행성을 모두 고려하여 엔지니어링 개조를 위해 특별히 설계되었습니다.

●. 전원 시스템:

♦ 엔진:Xichai CA4DB1-13E6, 130마력(95kW), 국가 VI 배출 기준, 2.2L 배기량, 터보차징 기술, 안정적인 출력 및 우수한 연비.

♦ 전송:WLY 6단 수동 변속기, 명확한 기어 위치, 쉬운 변속, 복잡한 작업 조건에도 적응 가능.

●. 휠베이스 및 구동: 휠베이스는 3300mm로, 전륜 차축 하중 분포가 적당하고, 후륜 차축 하중 지지력이 강하며, 유압식 파워 스티어링 시스템을 탑재하여 제어가 유연합니다.

●. 브레이크 시스템: 앞쪽 디스크 브레이크와 뒤쪽 드럼 브레이크를 장착하고 ABS ABS 시스템을 결합하여 주행 안전을 보장합니다.

상위 시스템

●. 고소작업 붐

♦ 구조적 형태:4단 직선형 암, 고강도 망간강 용접 구조, 최적화된 암 단면 설계, 뛰어난 굽힘 및 비틀림 저항성을 갖추고 있습니다.

●. 팔 매개변수:

♦총 길이:수직작업높이 16미터, 수평신장 약 11미터(팔을 완전히 뻗은 상태).

♦ 망원경 방식:고정밀 비례 밸브를 장착한 완전 유압 구동 장치는 다단 동기식 텔레스코픽 및 단일 섹션 독립 제어를 지원하며, 암은 흔들림 없이 부드럽게 움직입니다. 텔레스코픽 메커니즘은 이중 체인 + 유압 실린더 연결 방식을 채택하여 움직임이 부드럽고 걸림 없이 작동합니다.

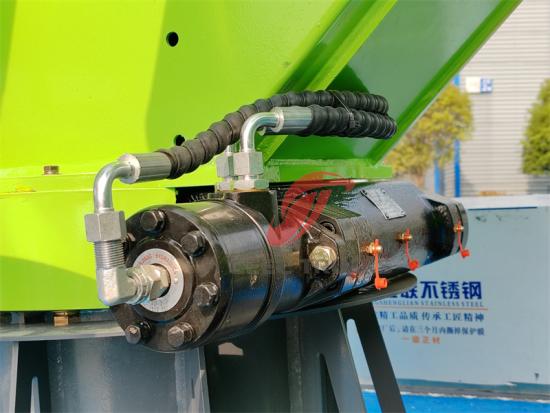

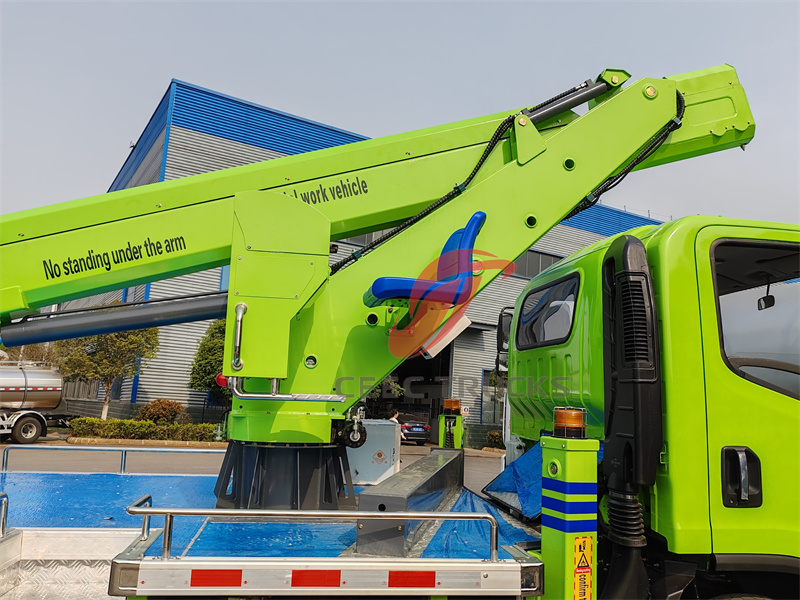

♦ 회전 메커니즘:360° 연속 회전, 회전 속도 조절 가능, 유압 잠금 장치 장착, 정확한 작동 위치 결정.

♦레벨링 시스템:작업대가 항상 수평을 유지하고 복잡한 지형 작업에 적응할 수 있도록 자동 유압 레벨링 기능이 탑재되어 있습니다.

♦ 안전 한도:각도 센서, 진폭 센서 및 더블 밸런스 밸브를 장착하여 팔 자세를 실시간으로 모니터링하고 과부하 및 초과폭 작동을 자동으로 제한합니다.

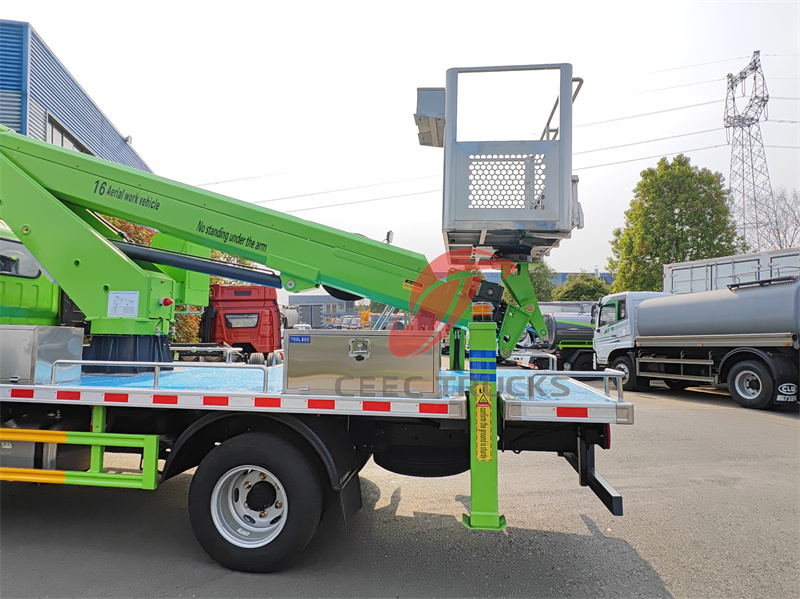

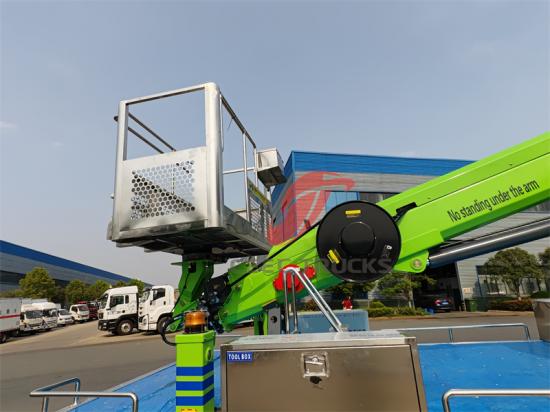

●. 작업 플랫폼

♦ 운반 용량:꼬리 작업대의 정격 하중은 200kg으로, 두 사람이 동시에 작업하는 데 필요한 하중을 충족할 수 있습니다.

♦ 플랫폼 크기:길이 × 너비 × 높이 = 1.8m × 0.7m × 1.1m, 미끄럼 방지 패턴의 알루미늄 판과 펜스가 장착되어 있어 작업 공간이 넓고 안전합니다.

♦ 보조 기능:

수평 조절 및 뒤집기: 작업대는 수동 또는 유압식으로 ±90° 뒤집을 수 있어 재료 이동 및 도구 보관에 편리합니다.

비상 하강: 정전이나 유압 장애 발생 시 인원의 안전한 대피를 보장하기 위한 기계적 비상 하강 장치를 갖추고 있습니다.

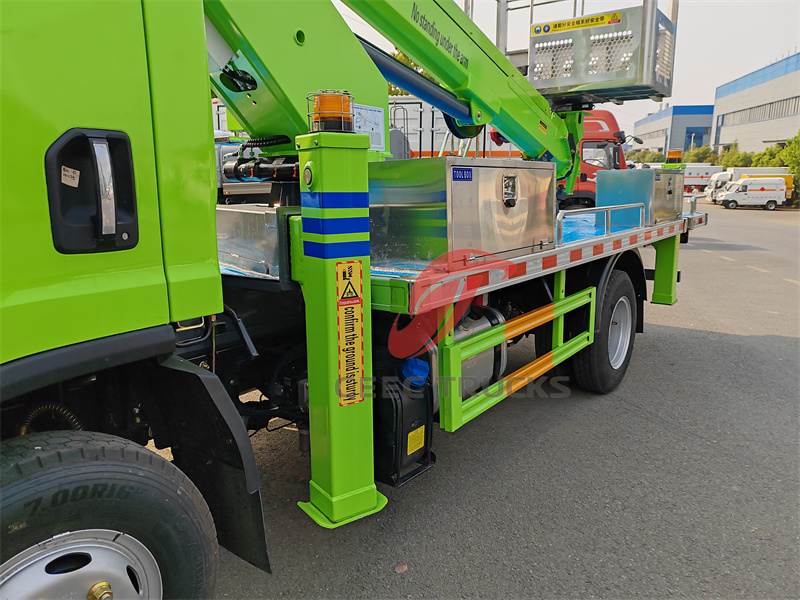

●. 아웃리거 시스템

♦ 구조적 형태:총 4개의 아웃리거, 전면 V형, 후면 H형, 한쪽에 독립 제어 기능이 있어 풀 스팬 및 하프 스팬 작동 모드를 지원합니다.

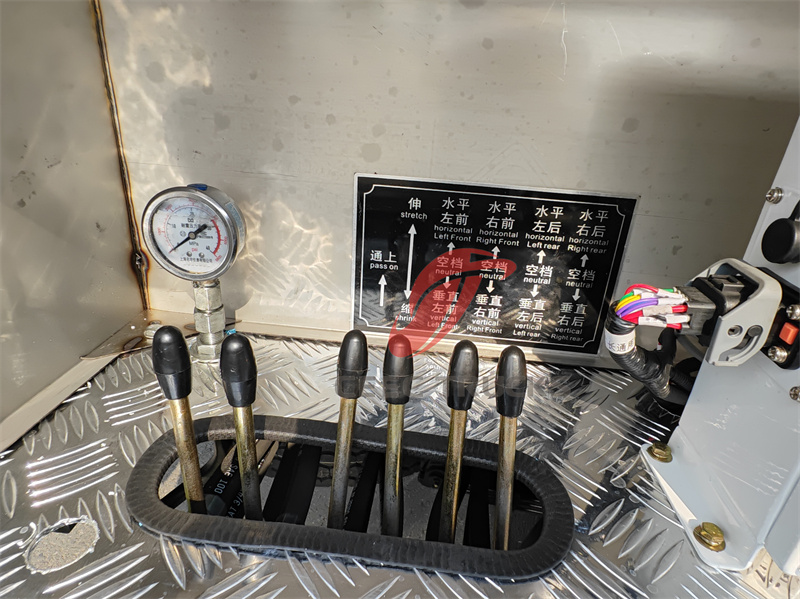

♦ 지원 방법:유압식 수직 아웃리거는 수평 조절 및 자동 수평 조절 기능을 갖추고 있어 고르지 않은 지면에서 작업할 때 차량의 안정성을 보장합니다. 양방향 유압 잠금 장치와 기계식 수평 조절 장치가 장착되어 있어 아웃리거가 완전히 펼쳐지지 않으면 붐이 자동으로 잠깁니다.

♦스팬 범위:앞쪽 아웃리거 폭은 3.2m, 뒤쪽 아웃리거 폭은 3.5m로 좁은 공간 작업에 적합합니다.

●. 제어 시스템

♦ 작동 방법:

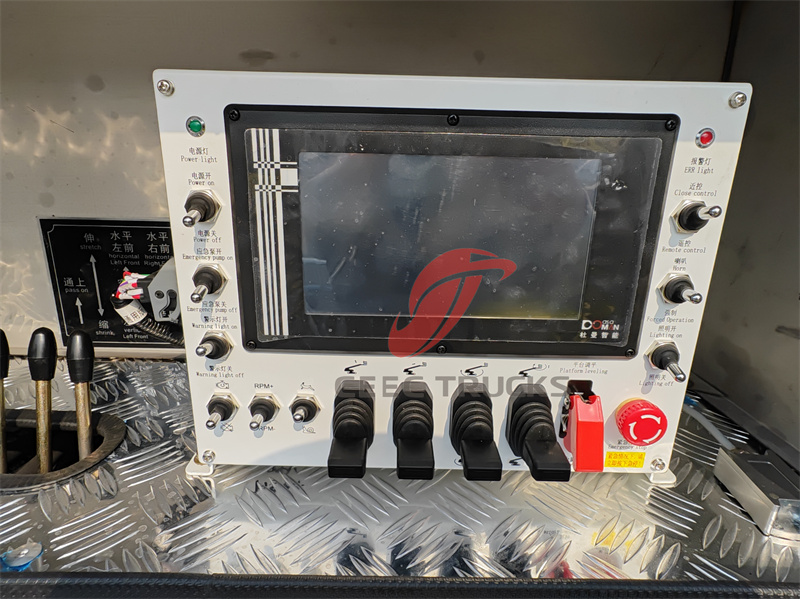

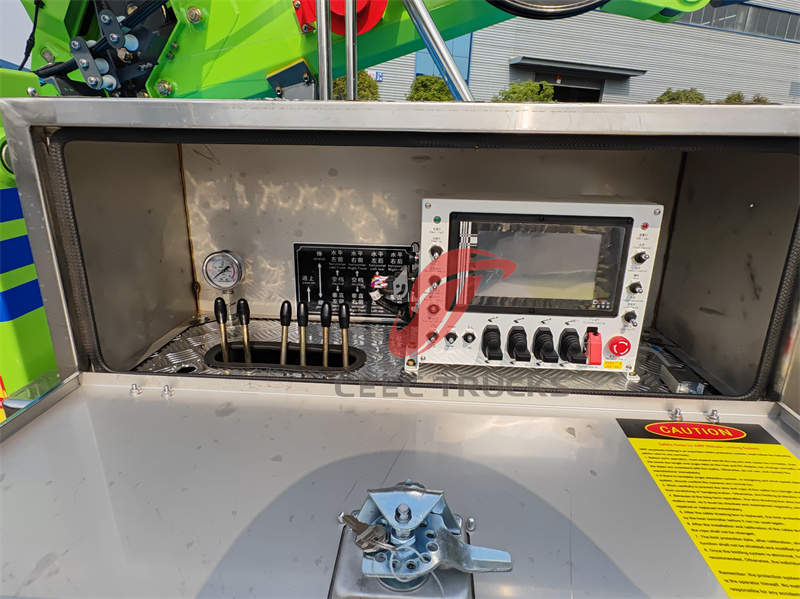

지상 제어 상자: 비상 정지 버튼, 아웃리거 제어, 붐 작동 등의 기능을 갖춘 통합 조작 패널로 직관적이고 편리한 조작이 가능합니다.

무선 원격 제어: 2.4G 무선 원격 제어, 장거리 원격 제어, 원버튼 재설정 및 비상 제동을 지원하여 작동 안전성을 향상시킵니다.

♦ 안전 장치:

하중 제한기: 작업대 하중을 실시간으로 모니터링하고, 과부하 시 자동 경보 및 이동 제한을 실행합니다.

충돌 방지 시스템: 붐의 이동 궤적 감지, 장애물 만나면 자동 감속 또는 정지.

유압 과부하 보호: 유압 시스템에는 과압과 충격을 방지하기 위해 오버플로 밸브와 밸런스 밸브가 장착되어 있습니다.

비상 보호: 유압 시스템은 이중으로 설계되었으며, 갑작스러운 정전 시 붐을 수동으로 감압하고 수축할 수 있습니다. 플랫폼에 과부하가 걸리면 전원이 자동으로 차단됩니다.

●. 보조 시스템

♦ 경고 장치: 안전 위험이 발생하지 않도록 소리와 빛으로 경보하고, 아웃리거 경고등을 장착했습니다.

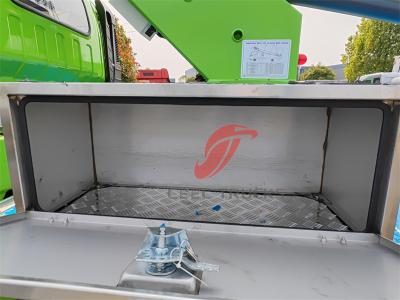

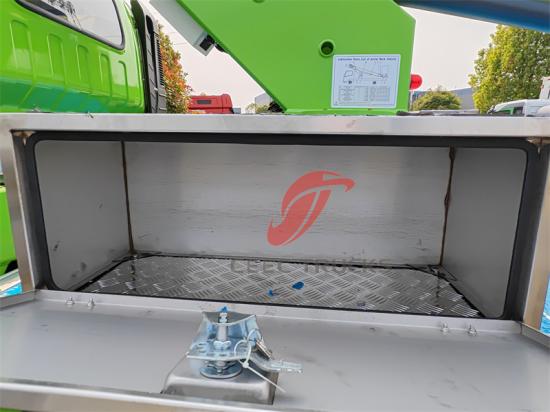

♦ 도구 상자: 섀시 왼쪽에는 자주 사용하는 도구와 예비 부품을 보관할 수 있는 두 개의 도구 상자가 구성되어 있습니다.

기술적 장점

1. 효율적인 운영:붐은 유연하고 회전 반경이 작아 도시 도로나 공장 작업장 등 좁은 공간에 적합합니다.

2. 안전하고 신뢰할 수 있음:다양한 안전 보호 장치가 국가 표준을 충족합니다.

3. 편리한 유지관리:모듈형 설계, 유압 시스템 및 전기 시스템이 분할되어 있어 일상적인 점검 및 유지관리가 편리합니다.

4. 환경 적응성:유로 6 배출 엔진은 환경 보호 요구 사항을 충족하며, 유압 시스템은 저온 시동 성능이 뛰어나고 -20℃~45℃ 주변 온도에 적응합니다.

응용 시나리오

• 도시 공학:가로등 유지관리, 교량 검사, 교통신호등 설치.

• 산업 분야:플랜트 장비 유지관리, 파이프라인 설치, 저장 선반 건설.

• 건설 산업:외벽 장식, 유리커튼월 세척, 철구조물 용접 등.
