청소기 솔레노이드 밸브의 작동 원리

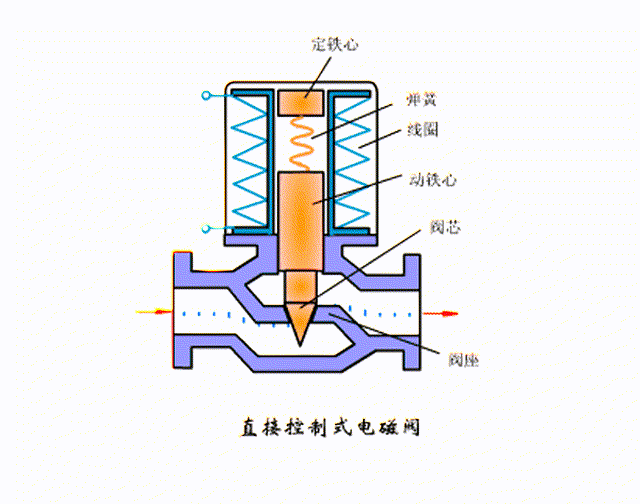

청소차 솔레노이드 밸브의 작동 원리는 주로 전자기 유도 현상에 기반합니다. 외부 전원이 철심 주변의 코일에 전원을 공급하면 암페어 법칙에 따라 코일 내부와 주변에 자기장이 생성됩니다. 이 자기장의 세기는 코일의 권수와 전류에 비례합니다. 권수가 많고 전류가 클수록 자기장이 강해집니다. 철심은 일반적으로 연철과 같은 고투자율 재료로 만들어지는데, 이는 자기장의 작용으로 빠르게 자화되어 자속을 크게 증가시킵니다.

청소차 솔레노이드 밸브는 주로 유체의 흐름 방향과 유량을 제어합니다. 이스즈 청소차에서 솔레노이드 밸브는 일반적으로 유압 시스템 내 유압 오일의 흐름을 제어하여 청소 디스크 및 흡입 노즐과 같은 다양한 구성품의 정상 작동을 보장합니다.

1. 이스즈 도로 세척 및 청소 트럭의 솔레노이드 밸브의 핵심 장점:

에이. 다양한 미디어의 정밀한 제어

물 시스템:고압 물 펌프의 시동 및 정지, 물 분사 각도 조정, 흐름의 동적 분배(전방 스프링클러와 후방 아토마이저 분사의 조정 등)를 제어합니다.

공기 시스템:흡입 컵 들어올리기, 측면 브러시 배치/수축, 쓰레기통 문 열기 및 닫기 등의 공압 액추에이터를 구동합니다.

유압 시스템:고출력 청소 디스크 회전이나 쓰레기 압축 장치 작동을 위해 유압 모터의 방향과 압력을 관리합니다.

비. 지능형 작동 모드 전환

2. 기술 원칙:

에이. 전자 제어 시스템

아키텍처 중앙 제어 장치:

신호 전송:CAN 버스 통신은 밀리초 응답(일반적인 지연 <50ms)을 달성하고 여러 개의 솔레노이드 밸브의 동작을 동기화하는 데 사용됩니다.

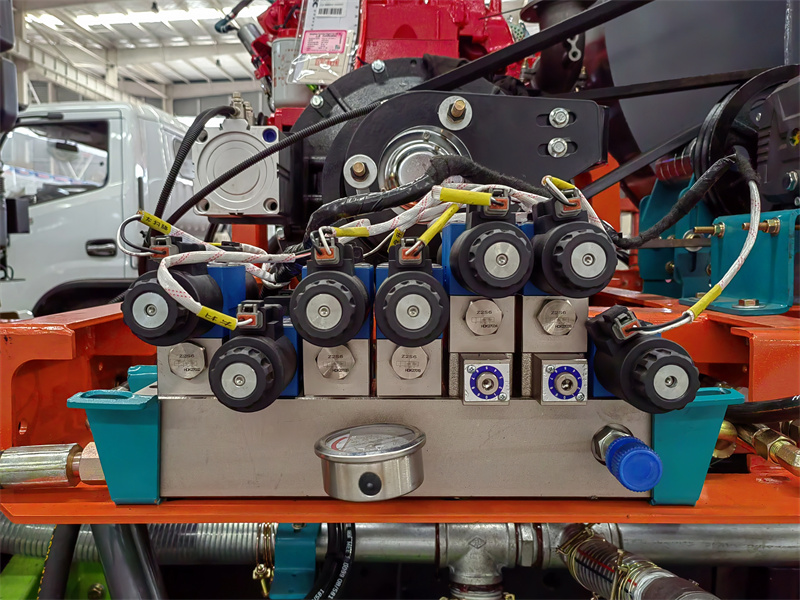

비. 솔레노이드 밸브 그룹의 조정된 제어

물 시스템:고압수펌프 솔레노이드밸브(일반적으로 닫힘형)가 열립니다 → 분사바 각도 조절밸브(비례밸브)가 4-20mA 신호를 받습니다 → 유량분배밸브가 사전 설정된 개방으로 전환됩니다.

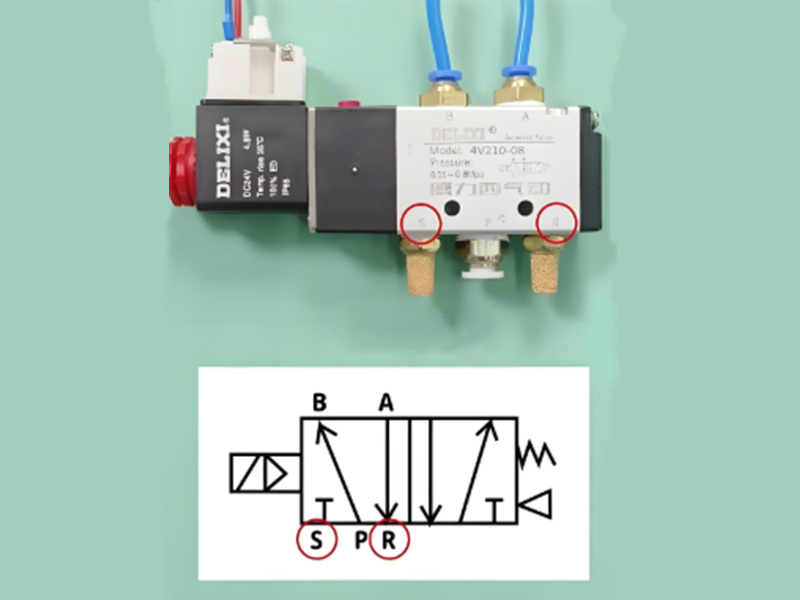

공압 시스템:흡입컵 리프팅 밸브(이중 전기 제어 밸브)에 전원이 공급되면 → 실린더가 확장되고 → 사이드 브러시 배치 밸브가 연동되어 작동합니다.

유압 시스템: 방향 제어 밸브 반전 → 스위핑 디스크 모터가 설정 속도까지 가속(압력 보상 밸브를 통해 일정한 토크 유지).

순차 제어:모드를 전환할 때 ECU는 미리 설정된 순서에 따라 솔레노이드 밸브를 작동시킵니다(예: 먼저 스위핑 공기 흐름 밸브를 닫고, 그 다음에 플러싱 물 밸브를 여는 방식) 이를 통해 매체의 교차 흐름을 방지합니다.

3.최첨단 기술 동향과 혁신적인 응용 프로그램

에이. 지능형 밸브 아일랜드 시스템:모듈형 밸브 아일랜드(예: Festo CPX 시리즈)를 사용하면 16~32개의 솔레노이드 밸브를 단일 기판에 통합하고 M12 플러그를 통해 연결하여 배선을 80%까지 줄일 수 있습니다.

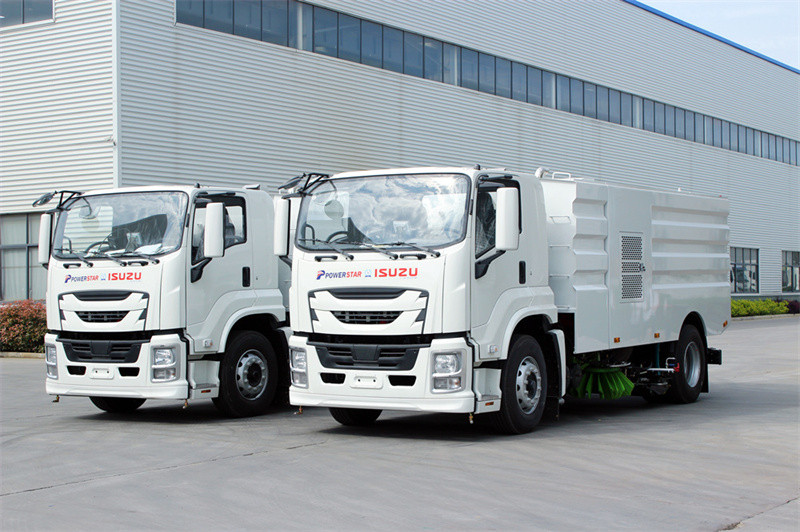

(이스즈 FTR 청소차 2대)

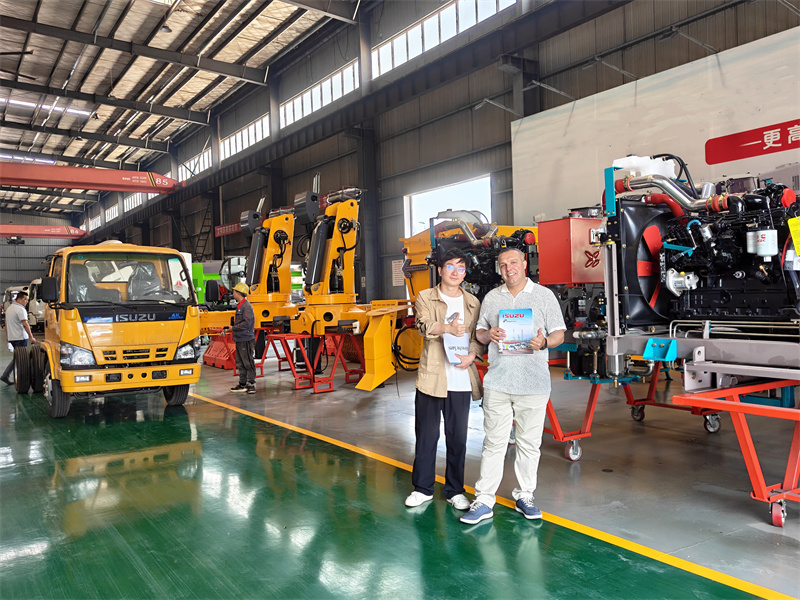

(고객이 우리 청소기 샵을 방문합니다)
