소방 펌프의 주요 구조 및 기능

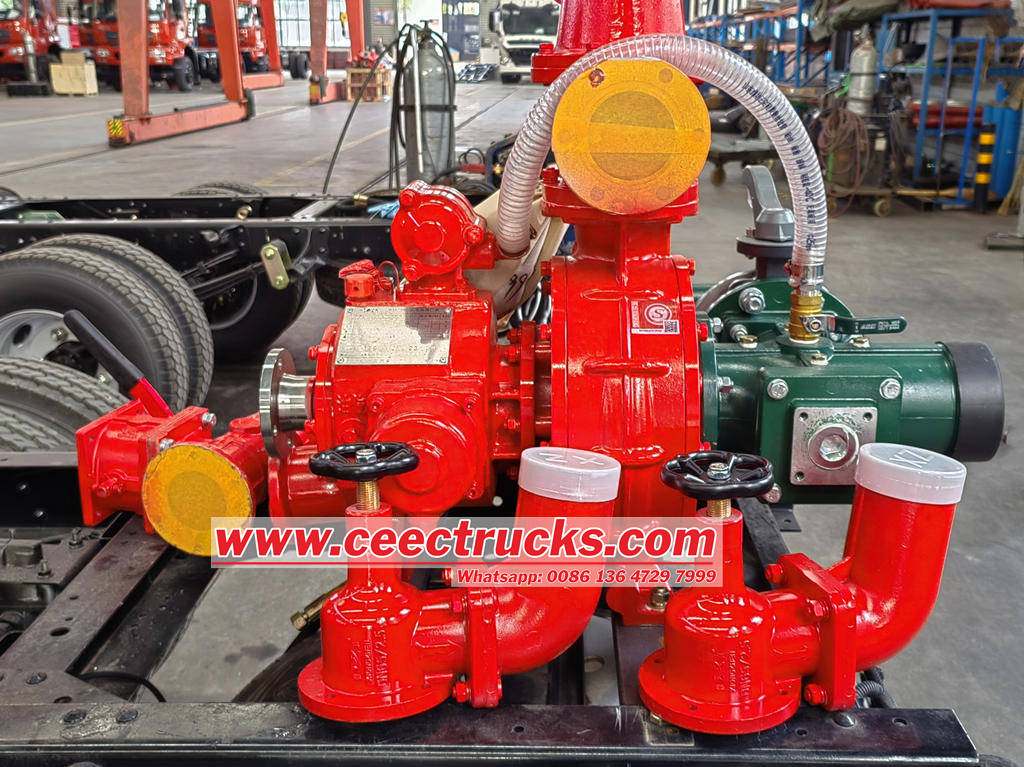

독일, 오스트리아, 미국의 소방펌프의 장점을 바탕으로 한 차량탑재형 소방펌프 CB시리즈는 전면적인 최적화와 혁신을 거쳐 새로운 모델인 CB10/30, CB10/40, CB10/60, CB10/80 저압 차량탑재형 소방펌프를 출시했습니다.

CB 시리즈 저압 차량용 소화펌프는 탁월한 성능, 고효율, 콤팩트한 구조, 미려한 디자인, 간편한 작동, 편리한 유지보수가 특징입니다. 또한, 펌프 케이싱은 가이드 베인 디자인을 채택하고 임펠러는 균형 링과 균형 홀 구조를 통합하여 축방향 및 반경방향 힘을 크게 줄여 내구성을 향상시켰습니다. 모든 성능 지표는 GB6245-2006 표준을 준수하며, 국가소방장비품질감독검사센터의 형식 시험을 성공적으로 통과했습니다.

중국 국내산 소방펌프의 업그레이드 제품인 이 저압 차량 탑재형 소방펌프 시리즈는 국내 시장에 출시되었을 뿐만 아니라, 해외 유사 제품과 동등한 성능과 품질을 자랑합니다. 소방차 개조 공장에 이상적인 선택이며, 경·중·중형 물탱크차, 폼 소방차, 고압 분사 소방차 등 다양한 차량의 개조에 적합합니다. 또한, 고정형 펌프 세트에도 적용 가능하여 더욱 다양한 소방 요구 사항을 충족할 수 있습니다.

1. 소방펌프의 최대 진공율:

차트 1

2. 소화펌프의 주요 매개변수

차트 2

3. 소화펌프의 주요 구조 및 기능

(1) 주요 구조

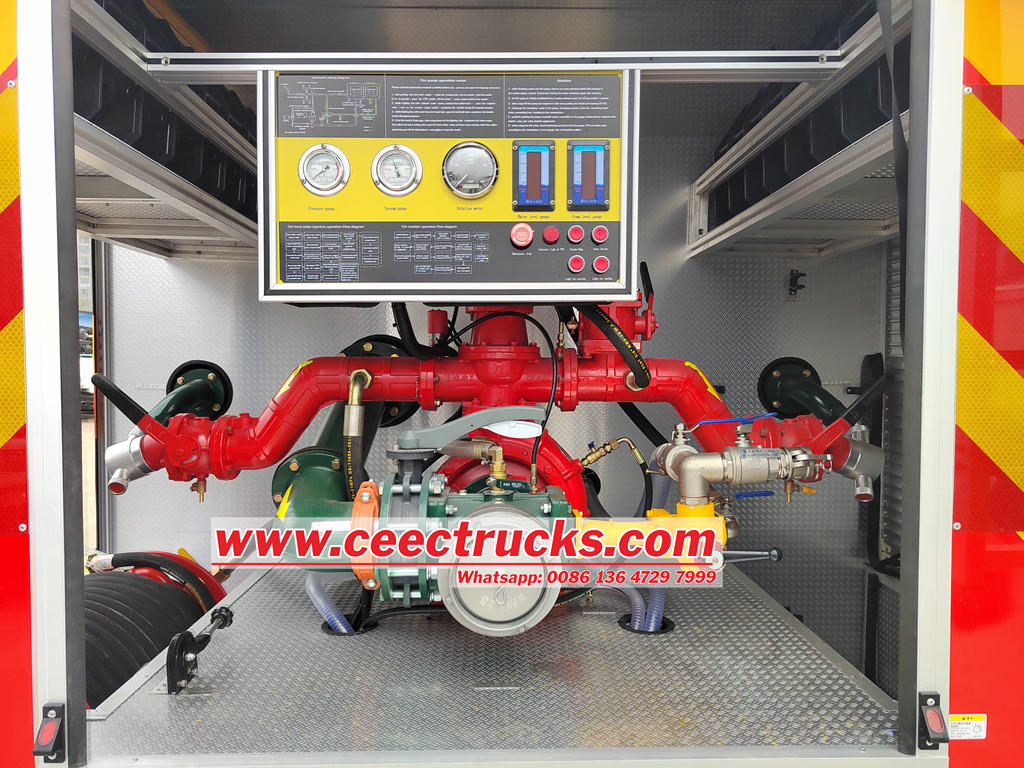

저압 시리즈 차량 장착형 소방 펌프는 물 펌프 섹션, 새로운 피스톤 물 프라이머, 기어박스, 배출 파이프, 유입 파이프로 구성됩니다.

(2) 주요 구성 요소 및 기능

가. 워터 펌프 섹션은 가이드 베인 펌프 케이싱, 펌프 커버, 펌프 샤프트, 임펠러 및 기계적 씰로 구성됩니다.

새로운 저압 차량 탑재형 소방 펌프 시리즈는 공간 가이드 베인을 사용하여 유량을 유도하고 펌프 축에 작용하는 반경 방향 힘을 균형 있게 조절합니다. 임펠러 후면에는 밸런싱 홀이 있는 밸런싱 링을 사용하여 펌프 축에 작용하는 축 방향 힘을 균형 있게 조절하고 펌프의 효율과 수명을 향상시킵니다. 펌프 축의 압력 단부에는 기계적 씰을 사용하여 밀봉 성능을 크게 향상시킵니다.

b. 워터 프라이머 섹션: CB10/30, 40, 60 펌프는 피스톤 펌프 본체, 편심 메커니즘, 피스톤, 흡기 및 배기 밸브, 자동 해제 장치, 그리고 전자기 클러치로 구성된 새로운 무오일 이중 피스톤 워터 프라이머를 사용합니다. 이 프라이머는 기어박스에 설치됩니다. 피스톤 펌프는 펌프 샤프트의 풀리와 피스톤 펌프의 풀리에 연결된 벨트에 의해 구동됩니다. 워터 프라이머가 작동하면 편심 메커니즘의 작용으로 피스톤이 왕복 운동을 하여 워터 프라이밍을 시작합니다. 압력이 0.2MPa에 도달하면 압력 컨트롤러가 자동으로 전원을 차단하여 작동을 멈춥니다.

c. 기어박스는 1단 헬리컬 기어 변속기를 사용합니다. 기어박스는 윤활유로 채워져 있으며 라디에이터가 장착되어 있습니다. 펌프에서 나오는 고압수는 기어박스 내부의 오일 온도를 낮춰 기어박스의 변속 효율과 기어 및 베어링의 변속 상태를 개선합니다. 기어박스의 기어비는 엔진 회전 속도와 동력 인출 장치(PTO) 비에 따라 결정됩니다.

d. 물 유입 파이프에는 물 프라이밍 밸브가 설치되어 있으며, 이 밸브는 항상 열려 있어야 합니다. 그렇지 않으면 펌프와 유입 파이프에서 공기가 배출되지 않아 프라이밍이 실패할 수 있습니다. 이 밸브는 펌프와 파이프의 밀봉 상태를 점검할 때만 닫아야 합니다.

4. 소화펌프 외부도면

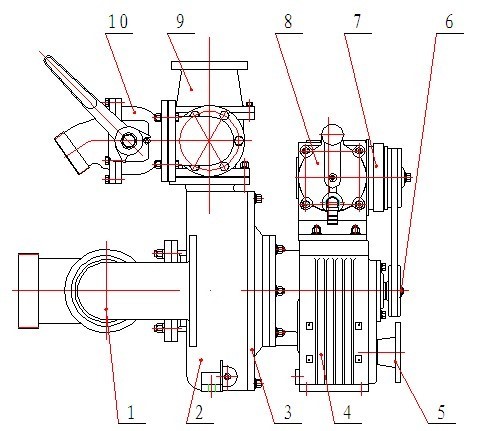

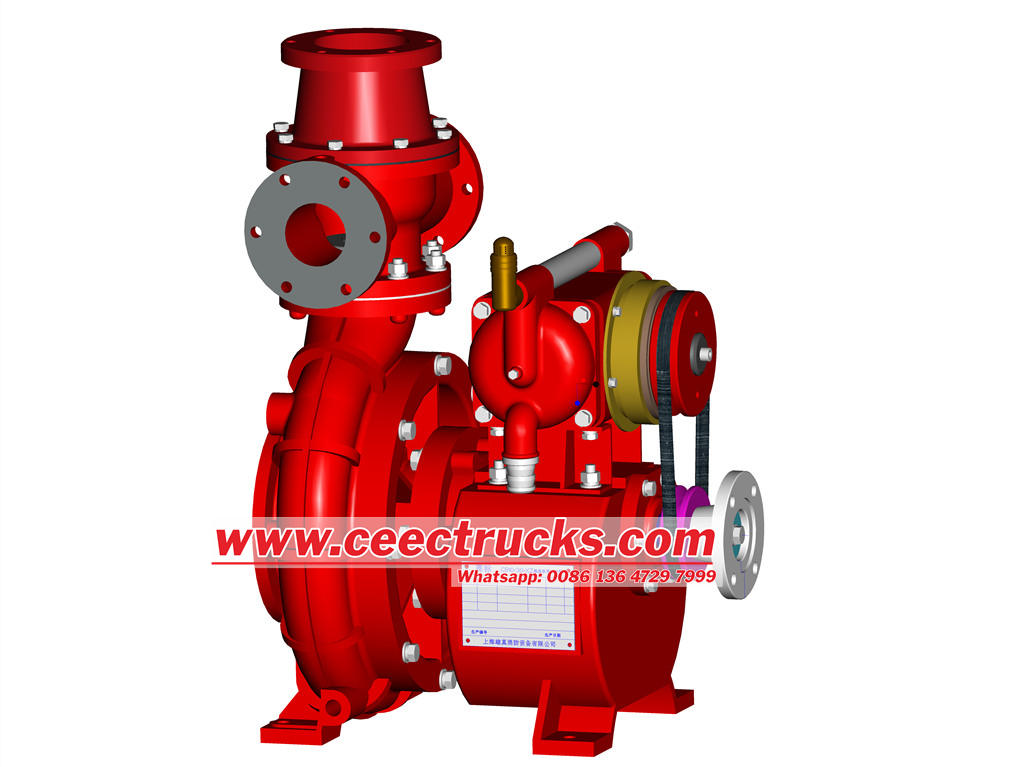

그림 1 저압소방펌프 외부 도면

후면 설치 모델

1 입구 3방향 밸브 2 쉘 3 후면 커버 4 기어박스 5 샤프트 커플링 플랜지 6 벨트 휠 7 전자기 클러치 8 피스톤 프라이머 펌프 9 역압 밸브 10 출구 볼 밸브

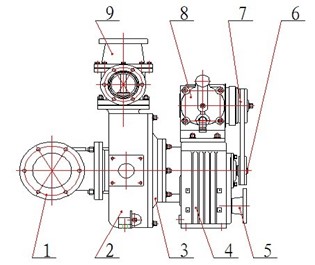

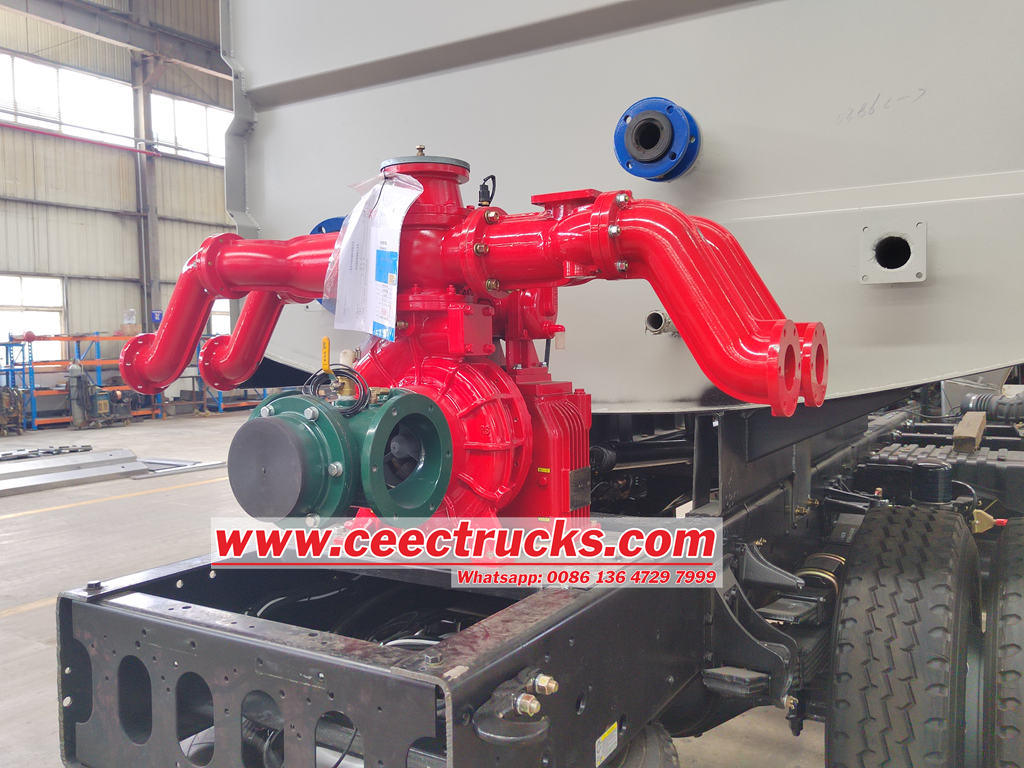

중간 설치 모델

1 입구 3방향 밸브 2 쉘 3 후면 커버 4 기어박스 5 샤프트 커플링 플랜지 6 벨트 휠 7 전자기 클러치 8 피스톤 프라이머 펌프 9 역압 밸브
