CB10/100 소방 펌프 소개

소방 분야에서 소방차의 핵심 부품인 소화 펌프는 화재 진압의 효율성과 효과에 직접적인 영향을 미칩니다. 그중에서도 CB10/100 저압 차량용 소화 펌프는 뛰어난 성능과 신뢰성으로 널리 인정받고 활용되고 있습니다.

I. CB10/100 소방펌프 소개

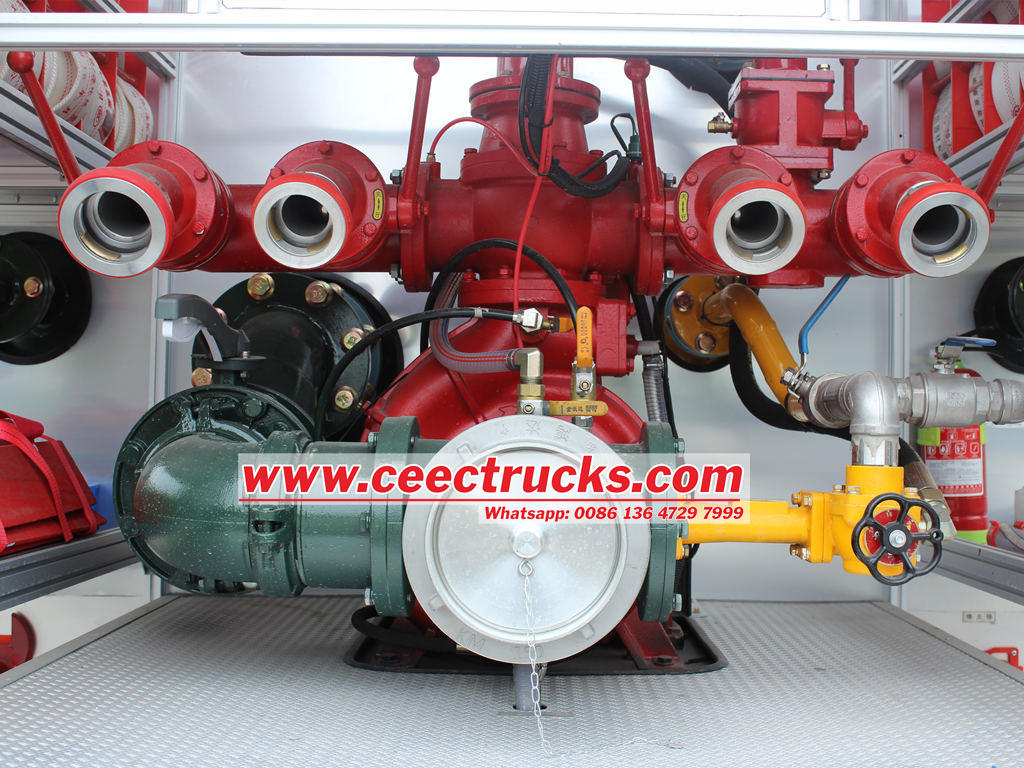

CB10/100-XZ 저압 차량용 소방 펌프는 2단 베인 원심 구조를 채택하여 탁월한 펌프 성능을 발휘합니다. 임펠러는 스테인리스강 또는 황동 재질로 제작되어 펌프 본체의 내구성과 안정성을 보장합니다.

또한, 이 소화 펌프는 낮은 회전 속도, 안정적인 작동, 그리고 신뢰할 수 있는 품질을 자랑합니다. 프라이밍 시스템은 체크 밸브와 결합된 전기식 4피스톤 장치를 사용하여 복잡한 환경에서도 소화 펌프의 안정적인 작동을 보장합니다.

다음 표는 유량, 출구 압력, 정격 속도, 축 동력, 흡입 깊이 등 다양한 모델에 따른 CB10/100-XZ 소방 펌프의 작동 성능 매개변수를 보여줍니다. 이 데이터는 사용자가 다양한 요구에 따라 소방 펌프를 선택하고 구성하는 데 중요한 참고 자료를 제공합니다.

II. CB10/100 소화펌프의 구조

CB10/100 소화펌프는 주로 다음과 같은 구성요소로 구성되어 있습니다.

1. 4피스톤 프라이머: 4개의 피스톤의 왕복 운동을 통해 펌프로 액체를 주입하며, 소화펌프의 프라이밍 과정에서 핵심 구성 요소 역할을 합니다.

2. 체크 밸브: 액체의 일방적인 흐름을 보장하여 역류를 방지하고 펌프의 정상적인 작동을 보장합니다.

3. 속도 측정 기어: 펌프의 회전 속도를 실시간으로 모니터링하여 운영자에게 정확한 데이터 지원을 제공하고 펌프가 효율적인 작업 범위 내에서 작동하도록 보장합니다.

4. 펌프 본체: 임펠러가 회전하여 원심력을 발생시켜 고압의 액체를 공급하는 2단 베인 원심 구조의 주요 부분입니다.

5. 기어박스: 동력을 입력축으로 전달하여 임펠러를 회전시키고, 냉각파이프 내의 냉각수를 순환시켜 온도를 안정적으로 유지합니다.

6. 냉각 파이프: 작동 중 기어박스와 베어링이 과열되지 않도록 하여 펌프의 수명을 연장합니다.

7. 입력축: 모터와 기어박스를 연결하여 펌프 본체에 동력을 전달하여 임펠러를 회전시킵니다.
이러한 구성 요소는 세심하게 설계되고 정밀하게 제조되어 CB10/100 소방 펌프의 전반적인 성능과 내구성을 보장합니다.

III. CB10/100 소방펌프의 작동 원리

CB10/100 소화펌프의 작동 원리는 주로 프라이밍 과정, 액체 공급, 냉각 메커니즘, 속도 모니터링의 4가지 부분으로 구성됩니다.

1. 프라이밍 과정: 소화 펌프가 작동하면 4피스톤 프라이머가 작동하여 4개의 피스톤이 왕복 운동을 하면서 펌프 내부로 액체를 주입합니다. 체크 밸브는 액체의 일방적인 흐름을 보장하여 역류를 방지합니다. 이 과정은 빠르고 효율적이어서 후속 소방 활동에 필요한 귀중한 시간을 절약할 수 있습니다.

2. 액체 공급: 펌프로 유입된 액체는 임펠러의 작용으로 2단 베인 원심 구조를 통해 가속 및 분출되어 고압의 물 흐름을 형성합니다. 이 과정을 통해 소화 펌프는 화재원에 물 또는 포말 소화제를 신속하게 공급하여 화재를 효과적으로 진압할 수 있습니다.

3. 냉각 메커니즘: 소화 펌프 작동 중 기어박스와 베어링은 상당한 열을 발생시킵니다. 안정적인 온도를 유지하고 과열을 방지하기 위해 냉각 파이프에는 순환 냉각수가 지속적으로 흐르면서 발생된 열을 방출하여 펌프의 정상 작동을 보장합니다.

4. 속도 모니터링: 속도 측정 장치는 펌프의 회전 속도를 실시간으로 모니터링하고 제어 시스템으로 데이터를 전송합니다. 운전자는 이 데이터를 기반으로 펌프의 작동 상태를 조정하여 펌프가 항상 효율적인 작동 범위 내에서 작동하도록 할 수 있습니다.

IV. CB10/100 소방펌프 유지보수 제안

CB10/100 소화펌프의 높은 효율성과 긴 수명을 보장하기 위한 몇 가지 주요 유지관리 제안사항은 다음과 같습니다.

1. 정기 점검 및 유지 관리:

o 4피스톤 프라이머를 정기적으로 검사하고, 마모된 부품은 즉시 교체하여 원활한 프라이밍을 보장합니다.
o 체크 밸브의 씰이 양호한지 확인하고, 펌프의 정상 작동에 영향을 줄 수 있는 액체 역류를 방지합니다.
o 펌프의 높은 효율을 유지하기 위해 임펠러와 베인의 마모 및 부식을 검사하고 필요한 경우 교체합니다.

2. 냉각 시스템 유지 관리:

o 냉각수 흐름이 원활하도록 냉각 파이프의 석회질과 불순물을 정기적으로 청소하고 막힘으로 인한 과열 문제를 방지하세요.
o 기어박스와 베어링의 윤활을 점검하고, 마모를 줄이고 서비스 수명을 연장하기 위해 정기적으로 윤활유를 추가하거나 교체하십시오.

3. 씰 검사:

o 펌프 본체 전체의 씰을 정기적으로 검사하여 누출이 없는지 확인하고 누출로 인한 성능 저하나 안전 위험을 방지하세요.
o 펌프에 먼지와 불순물이 들어가 정상 작동에 영향을 미치지 않도록 입력 샤프트의 씰을 정기적으로 교체하세요.

4. 속도 모니터링 및 모터 검사:
o 펌프 속도를 정확하게 모니터링하고 운영자에게 정확한 데이터 지원을 제공하기 위해 속도 측정 장비의 작동 상태를 정기적으로 점검합니다.
o 구동 모터의 작동 상태를 검사하여 모터와 펌프 간의 정상적인 상호작용을 보장하고 모터 고장으로 인해 펌프가 오작동하는 것을 방지합니다.

5. 부식 방지 처리 및 보관:

o 작동 환경에 따라 적절한 임펠러 재료를 선택하고 필요한 경우 부식 방지 코팅을 적용하여 펌프의 부식 저항성을 개선합니다.
o 소화펌프 보관 시에는 습기나 부식으로 인한 성능 저하를 방지하기 위해 건조하고 통풍이 잘되는 장소를 선택하세요.

이러한 유지 관리 제안을 따르면 CB10/100 소방 펌프는 비상 상황에서도 높은 효율성과 안정적인 성능을 유지하여 소방 활동에 강력한 지원을 제공할 수 있습니다.
