베이벤 1929 물 분사 트럭은 도로 청소, 조경, 건설 현장 먼지 제거, 그리고 긴급 소방 지원에 주로 사용되는 다기능 위생 차량입니다. 섀시, 탱크, 물 펌프, 동력 인출 장치(PTO), 배관 시스템, 그리고 분사 시스템으로 구성되어 있습니다.
PTO는 물 펌프를 구동하여 압력을 발생시키고, 이 압력은 탱크에서 전면, 후면, 측면 및 고수위 샤워를 포함한 다양한 노즐로 물을 공급하여 다양한 작동 요구 사항을 충족합니다. 베이벤 1929 워터 바우저 트럭 자체 흡입 및 자체 배수 기능을 갖추고 있어 유연하고 효율적인 물 공급과 간편하고 안정적인 작동을 제공합니다.

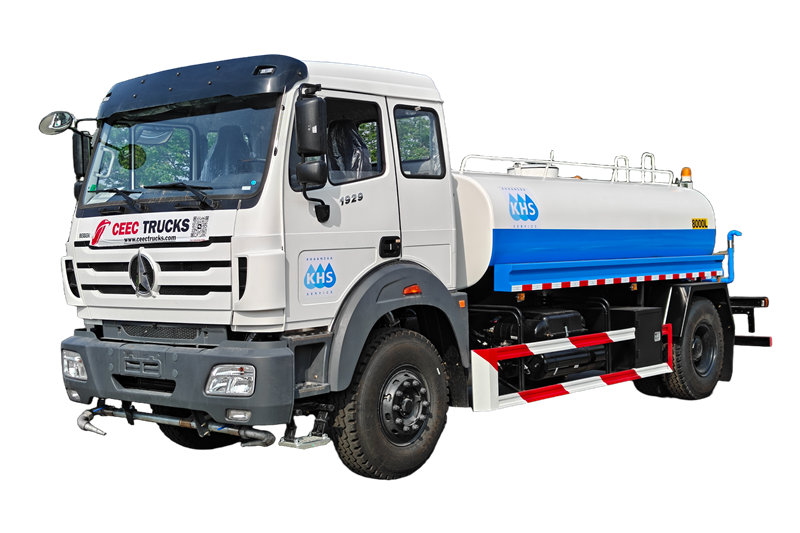

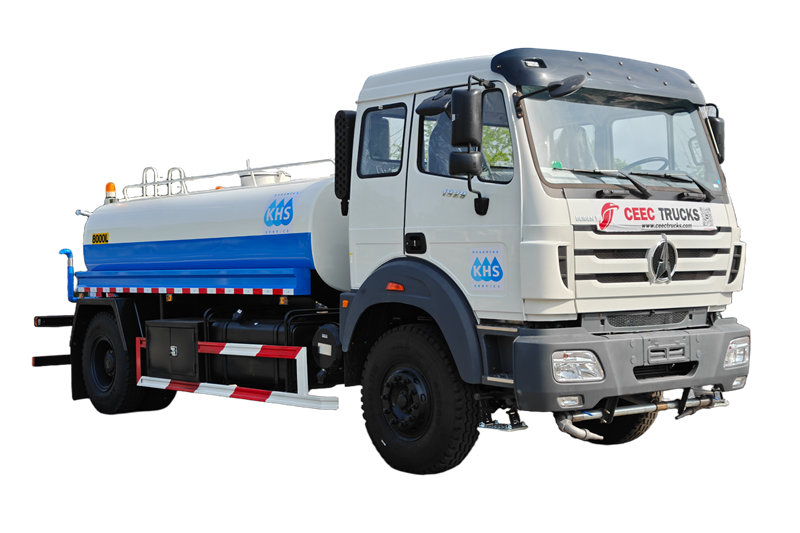

베이벤 워터 바우저 트럭은 새로운 베이벤 1929 섀시를 기반으로 개조되었으며, 휠베이스는 4800mm, 타이어는 12.00R20, 총 7개, WP10.290E32 엔진, 최대 출력 213kW(290hp), Fast 9JS150A 기어박스, 상부는 10입방미터 탄소강 물탱크, 전면 물 분사 노즐, 후면 물 분사 노즐, 물 분사 모니터가 장착되어 있으며, 탱크의 꼬리 부분은 플랫폼입니다. 베이벤 워터 바우저 트럭은 물 안개를 분사하여 먼지와 오염을 효과적으로 줄이고 도로 먼지를 줄이며 대기 질을 개선할 수 있습니다.
|
베이벤 1929 워터 바우저 트럭 |
|||
|
차량 치수, 무게 및 용량 |
섀시 브랜드 |
베이벤 1929 |
|
|
전체 치수(LxWxH) |
8200x2580x3100mm |
||
|
휠베이스 |
4800mm |
||
|
자중 |
8860kg |
||
|
총 중량 |
1 9 000kg |
||
|
차대 |
드라이브 모드 |
4x2, 좌측 |
|
|
객실 유형 |
GN80B 긴 선실, 침대 포함 |
||
|
변속 장치 |
빠른 9JS150A 기어박스 |
||
|
타이어 |
6+1 스페어 타이어 |
||
|
타이어 사양 |
12.00R20 |
||
|
에어컨 |
공기 조절 |
||
|
최대 속도 |
시속 95km |
||
|
엔진 |
엔진 모델 |
WP10.290E32 |
|
|
마력 |
290마력 |
||
|
배수량 |
9.726리터 |
||
|
배출 수준 |
유로 3 |
||
|
물 트럭 |
|||
|
탱크 용량 |
8 000L |
||
|
물탱크 재료 |
고품질 탄소강(Q235). 타원형 탱크 |
||
|
소개 |
1. 흡입력≥7m 스프링클러 폭≥14m 범위≥28m |
||
|
2. 전면 물 분사 노즐, 후면 물 분사 노즐, 물 분사 모니터 |
|||
|

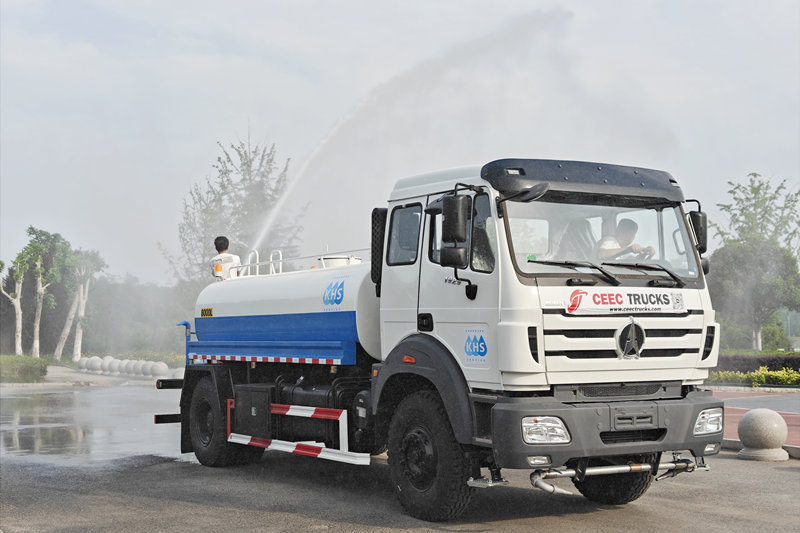

3. 작업 플랫폼을 뒤쪽에 두고 고압 물 분사총을 설치합니다.(분사총 모양은 폭우, 보통 비, 잔잔한 비 또는 안개로 조절 가능합니다.) |
|||
|

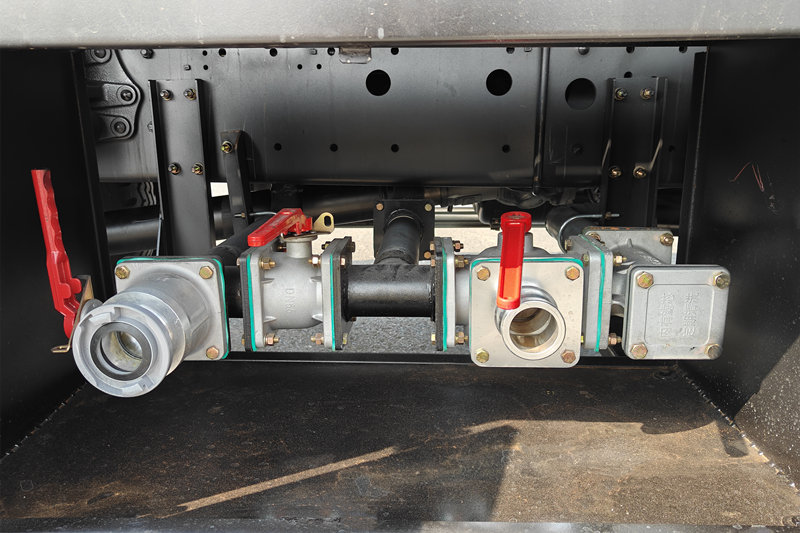

4. 물 유입 및 유출 제어 밸브 |
|||
|
5. 탱크 측면에 파이프라인 보관함 장착 |
|||
|
말 릴 |
탱크 양쪽에 호스 파이프 2개 |
||
● 베이벤 급수 트럭을 사용하기 전에 종합적인 검사를 실시해야 합니다. 운전자는 차량의 연료, 급수 및 전기 시스템이 제대로 작동하는지, 탱크에 충분한 물이 있는지, 그리고 파이프와 노즐에 막힘이나 누출이 없는지 확인해야 합니다.
● 운전자는 최적의 작동 조건을 보장하기 위해 동력 인출 장치(PTO), 진공 펌프, 물 펌프가 제대로 작동하는지 확인해야 합니다.
● 베이벤 급수 트럭을 시동한 후, 운전자는 운전석에 있는 동력 인출 스위치를 작동하여 엔진 동력을 급수 펌프로 전달하고 작동시킵니다.
● 워터 펌프가 안정적으로 작동하면 운영 필요에 따라 다양한 분사 모드를 선택할 수 있습니다. 트럭에는 전방 플러싱, 후방 분사, 측면 분사 및 고부하 스프링클러가 장착되어 있습니다.

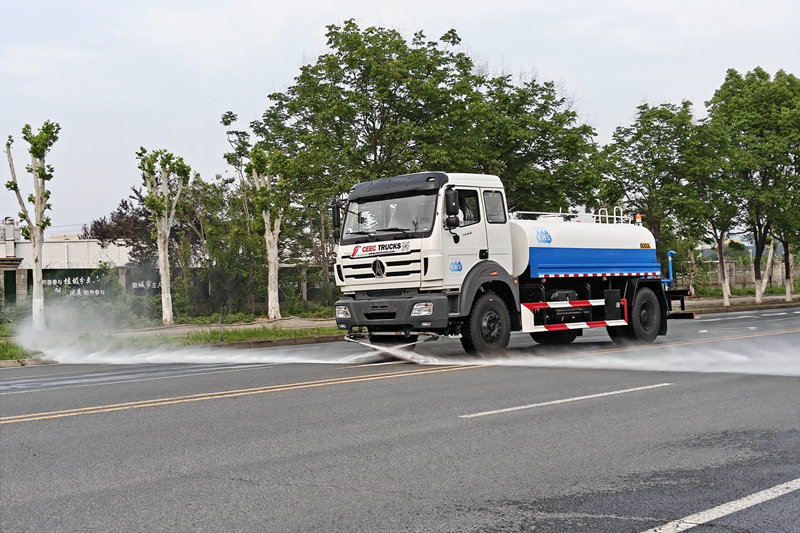

● 전방 플러싱은 도로 세척에 적합하며, 긴 분사 거리와 높은 출력을 제공합니다. 후방 분사는 먼지 감소 및 청소에 사용되며, 측면 분사는 녹지 살수에 사용됩니다. 하이 포지션 스프링클러는 나무에 물을 주거나 장거리 살수에 적합합니다. 운전자는 제어 밸브를 사용하여 분사 모드를 자유롭게 전환할 수 있습니다.
● 작동 중에는 일반적으로 시속 5~20km의 일정한 속도를 유지하여 물이 고르게 분사되도록 합니다.
● 자연 수원에서 물을 끌어올릴 경우, 자가 흡입 기능을 사용할 수 있습니다. 물 유입 밸브를 열고 워터 펌프를 작동시키면 물을 탱크로 직접 끌어올려 빠르고 편리하게 물을 모을 수 있습니다.
● 작업이 완료되면 동력분사장치(PTO)를 즉시 닫고, 펌프를 멈추고, 밸브를 원래 위치로 돌려야 합니다.
» . Beiben 1929 워터보우저 트럭의 작동 원리:
1. 동력 전달 및 동력 인출 구동
베이벤 급수 트럭이 작동 중일 때, 엔진은 동력 인출 장치(PTO)를 통해 동력을 전용 급수 펌프로 전달합니다. PTO를 작동시키면 급수 펌프에 안정적인 동력이 공급되어 지속적인 급수 및 가압이 보장됩니다. 이 과정을 통해 차량의 동력이 전용 장비로 전달됩니다.
2. 물 펌프 가압 및 파이프라인 공급
동력 인출 장치(PTO)에 의해 구동되는 워터 펌프가 작동하여 진공 상태를 만들어 탱크로 물을 끌어들입니다. 그런 다음 펌프는 탱크 내 물에 압력을 가하여 파이프라인 시스템을 통해 안정적으로 물을 공급합니다. 불순물로 인한 막힘을 방지하기 위해 시스템에는 일반적으로 원활한 물 흐름을 위한 필터가 장착되어 있습니다.
3. 다중 모드 분무 및 작동

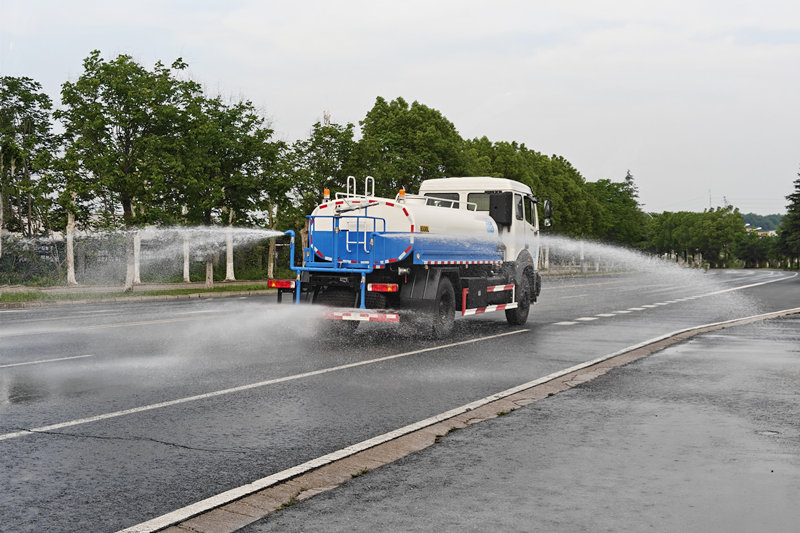

가압된 물은 다양한 분사 장치를 통해 분사됩니다. 전방 분사는 도로 세척에 사용되어 장거리 고충격 분사 효과를 제공합니다. 후방 분사는 먼지 감소 및 청소에 적합합니다. 측면 분사는 녹지대에 물을 주는 데 사용됩니다. 높은 위치의 샤워기와 미스팅 장치는 나무에 물을 주거나 공중 먼지를 줄이는 데 사용됩니다.
