이수즈 꺾쇠붐 크레인과 텔레스코픽 붐 크레인 비교

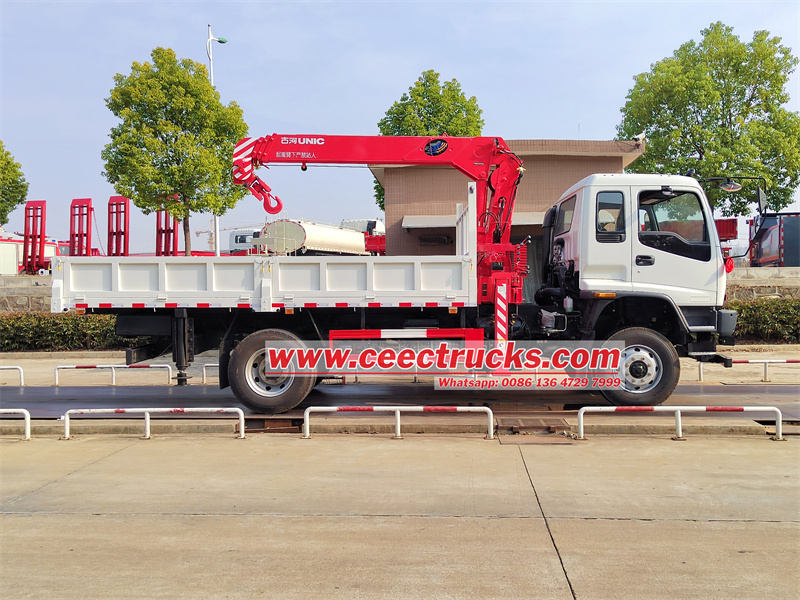

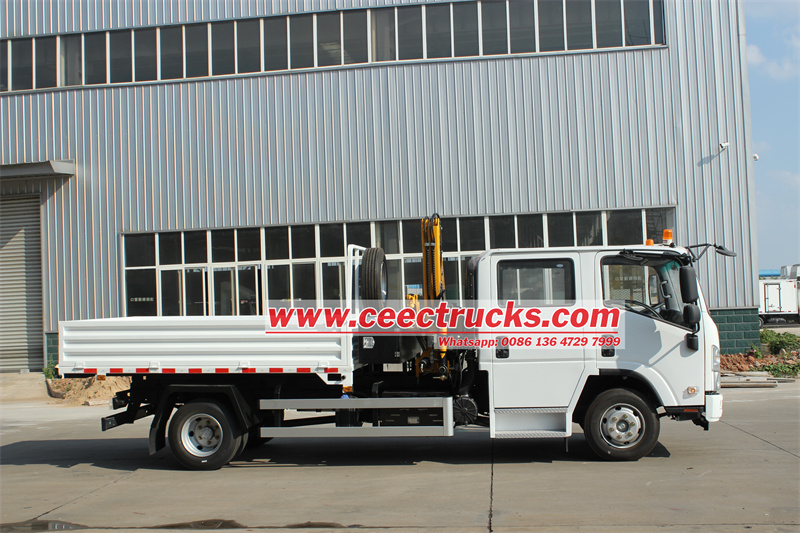

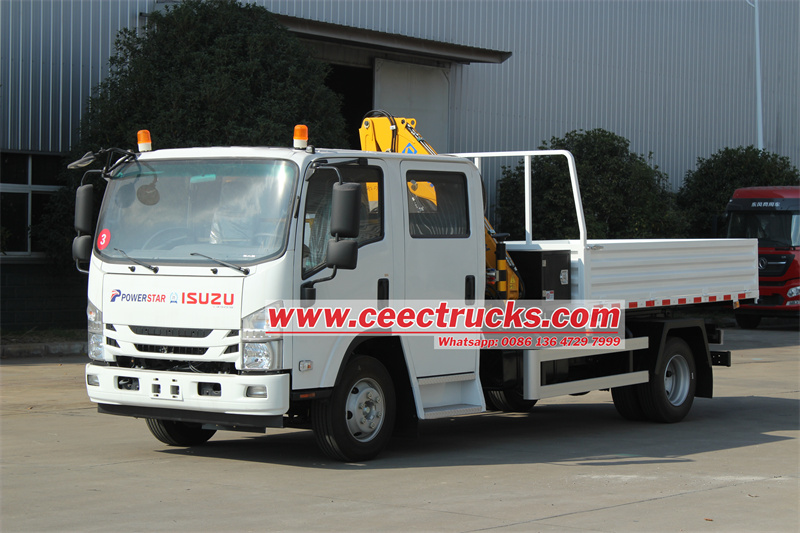

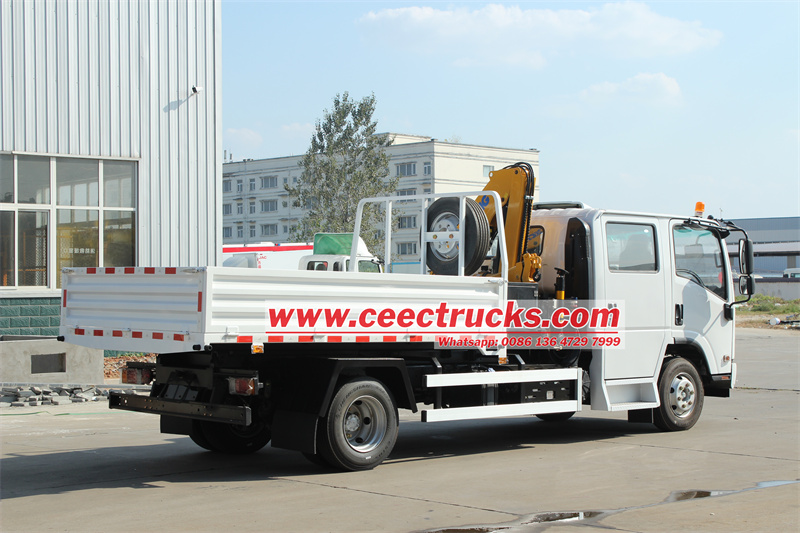

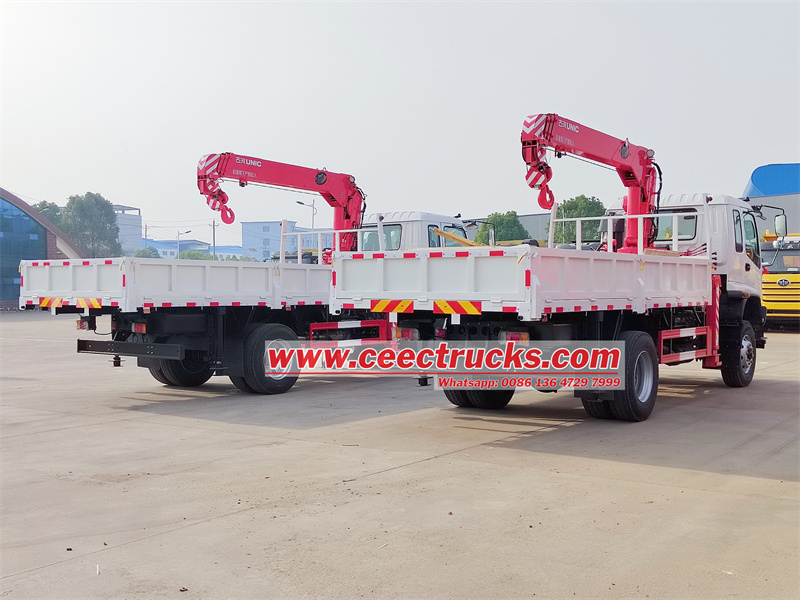

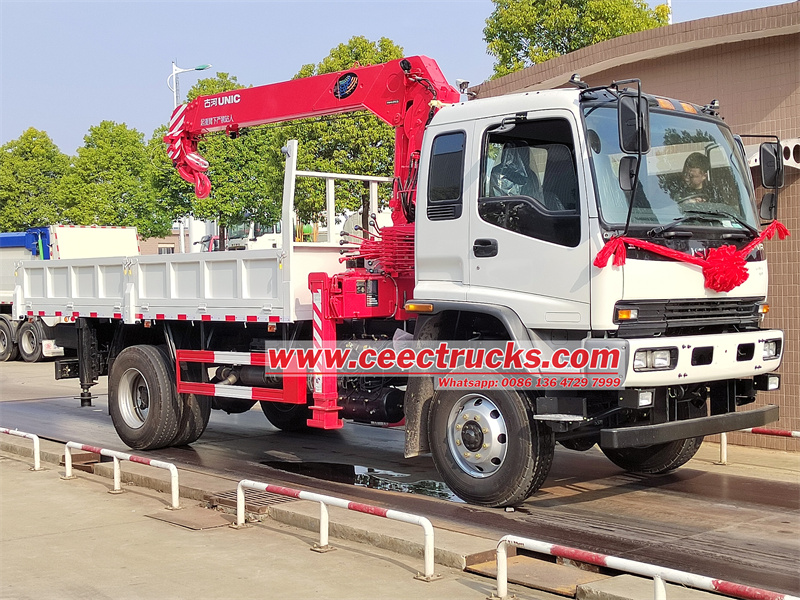

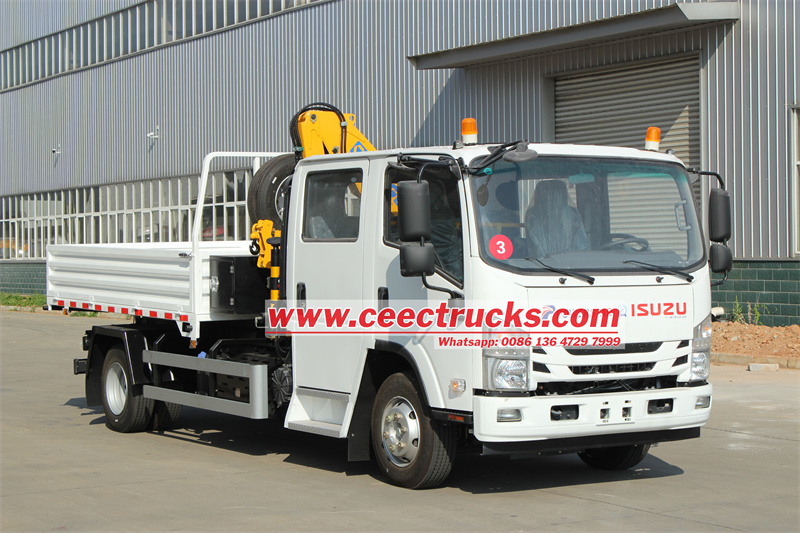

이스즈 카고 크레인 트럭은 상부 장착형 크레인과 섀시 트럭의 조합으로, 호이스트 및 운반이 가능한 특수 차량입니다. 크레인 부분은 여러 섹션의 붐으로 구성된 지브, 360도 회전 가능한 턴테이블, 그리고 서브 빔에 연결된 섀시로 구성되며, 여기에는 아웃리거 박스, 좌우 수평 및 수직 아웃리거, 리프팅 메커니즘, 유압 오일 회로, 전기 제어 장치 등이 포함됩니다. 트럭 장착형 크레인의 다양한 복합 동작은 텔레스코픽, 선회, 리프팅 후크, 러핑 및 기타 메커니즘의 동작을 통해 구현되며, 리프팅 작업은 다양한 동작의 조합을 통해 구현됩니다. 이스즈 카고 크레인 트럭은 여러 구조 형태로 나눌 수 있습니다. 하나는 전통적인 트럭 장착형 크레인 구조입니다.

그만큼이스즈 텔레스코픽 B움 기음레인은 큰 암의 피치를 통해 무거운 물체를 들어 올릴 수 있으며, 윈치를 통해 와이어 로프를 감았다 떼는 방식으로 무거운 물체를 수직으로 들어 올릴 수도 있습니다. 다른 유형은 너클 암 크레인입니다. 너클 암 크레인은 일반적으로 암 본체의 팽창을 통해 무거운 물체를 들어 올립니다. 각 암 본체의 오일 실린더를 제어하여 무거운 물체의 들어 올리는 동작을 유연하게 제어할 수 있습니다. 그러나 무거운 물체를 들어 올리려면 수직으로 들어 올리는 경우 각 암 본체의 자세를 동시에 제어해야 하므로 작동이 어렵습니다.

이스즈 폴딩암 크레인과 스트레이트암 크레인의 장단점 비교：

에이. 구조적 특징:

구조적 특성이스즈 텔레스코픽 비움기음레인은 자동차 크레인과 유사합니다. 텔레스코픽 암 부분은 접을 수 없습니다. 암 텔레스코픽 메커니즘의 한계로 인해 러핑 메커니즘이 하나뿐이어서 좁은 공간에서의 스트레이트 암 크레인 작동에 제약이 있습니다. 너클암 트럭 장착형 크레인은 모든 동작이 완전 유압식으로 구동되며 두 개의 러핑 메커니즘을 가지고 있습니다. 텔레스코픽 암은 하중 후퇴 기능을 갖추고 있어 작동이 유연합니다. 특히 터널, 짧은 공장 등 좁은 공간에서의 작업에 적합합니다.

비. 작동 원리:

그만큼이스즈사소한 말다툼비움기음레인은 드럼의 회전을 이용하여 와이어 로프를 구동하여 물체를 들어 올리고 붐을 확장 및 축소합니다. 그러나 모든 이스즈케이너클비움기음레인은 유압 구동 장치를 사용하여 붐의 텔레스코픽 및 리프팅을 구현합니다. 폴딩 암 크레인의 작동 원리는 상대적으로 복잡하지만, 이동이 더 유연합니다. 물체를 들어 올리거나 옮기는 작업 모두 텔레스코픽 암 크레인보다 시간이 덜 걸립니다.

C. 차량 배치:

스트레이트 암 크레인은 차량 섀시에 설치하기가 더 쉽습니다. 텔레스코픽 암 크레인은 구조가 비교적 느슨하여 차량 하중 분산에 유리합니다. 리프팅 시 섀시의 축 하중을 분산하는 데 더욱 효과적입니다. 너클 암 크레인을 사용할 경우, 중앙 장착형이든 후면 장착형이든, 너클 암 크레인이 완전히 접혔을 때 구조물이 상대적으로 집중되어 섀시의 특정 축에 중심이 집중되기 쉽습니다. 이로 인해 특정 브리지에 과부하가 발생하여 전반적인 상황에 좋지 않은 영향을 미칩니다. 트럭 설치.

D. 작업 반경:

작업 반경이스즈 텔레스코픽 비움기음너클암 크레인보다 레일이 훨씬 큽니다. 텔레스코픽 암 크레인의 리프팅 높이가 너클암 크레인보다 높아 작업 반경도 너클암 크레인보다 몇 배나 크기 때문입니다. 따라서 스트레이트암 크레인은 실외 리프팅 작업에 더 적합하며, 더 높고 먼 곳의 물체를 들어 올릴 수 있습니다. 폴딩암 크레인은 좁은 공간에서 물품을 들어 올리는 데 더 적합합니다. 스트레이트암 크레인은 와이어 로프를 늘려 작업 깊이를 늘릴 수 있으며, 특히 깊은 우물과 같은 특수 작업 조건에 적합합니다. 폴딩암은 깊은 작업 환경에서는 완성하기가 쉽지 않습니다.

마. 작업 현장:

너클암 크레인은 회전 반경이 작고, 작동이 유연하며, 효율이 높고, 캐리지 공간을 차지하지 않으며, 적재가 용이합니다. 또한, 너클암 크레인은 작업 버킷, 그랩 버킷, 고소 작업 플랫폼, 각종 그래버, 클램프, 행잉 바스켓, 오거, 플레이트 포크, 타이어 설치 매니퓰레이터, 파일 풀러 등 다양한 보조 장비를 장착할 수 있어 트럭 탑재형 크레인을 다목적 기계로 활용할 수 있습니다. 따라서 너클 붐 크레인의 적용 분야가 더욱 다양해지고, 이는 너클암 크레인의 적용 분야를 더욱 확대합니다. 현재 조경, 농장, 저층 공장 건물, 하역 장비, 항구 등 작업량이 많은 곳에서 널리 사용되고 있습니다.

F. 작동 난이도:

그만큼이스즈망원경 암 크레인은 릴이 장착된 호이스트 메커니즘을 사용하여 와이어 로프를 감고 풉니다. 작동 방식이 비교적 간단하며, 호이스트된 물체의 상승 및 하강을 정밀하게 제어할 수 있습니다. 너클암 크레인은 매니퓰레이터의 작동 방식과 유사한 여러 개의 유압 실린더로 구성되어 작동이 비교적 간단합니다. 하지만 복잡하고 제어가 쉽지 않습니다. 텔레스코픽 암 크레인보다 제조 정밀도와 제조 비용이 높습니다.

G. 예비 부품:

이스즈 텔레스코픽 암 크레인은 이제 전량 국내 생산되어 예비 부품 가격이 낮아지고 공급 주기가 짧고 보장됩니다. 핵심 부품은이스즈 너클 암 크레인은 수입이 많고 미세 운동 안전성이 우수합니다. 예비 부품 가격이 높고 공급 주기가 깁니다.

H. 유지관리 성과:

망원경 실린더의 경우이스즈 너클 암 크레인은 모두 외부형으로 실린더 분해가 용이하고 유지관리 비용도 저렴합니다.이스즈 너클암 크레인은 높이가 낮습니다. 그러나 텔레스코픽 암 크레인의 텔레스코픽 메커니즘은 내장형 실린더 + 풀리 로프 열 형태를 채택하여 유지 보수가 어렵고 비용이 많이 듭니다.

I. 경제적 성과:

너클암 크레인의 구조는 비교적 복잡하고 실린더의 수도 비교적 많기 때문에 동일한 하중을 받는 너클암 크레인의 가격은 텔레스코픽암 크레인보다 높습니다.
